1.26吋 繪圖型 50x16 COB OLED面板
型號 WEG005016A
►類型: 繪圖型
►結構: COB
►尺寸: 1.26"
►50 x 16 點陣
►IC：WS0010-TX
►5V電源電壓
►1/16 duty cycle
►介面: 預設6800, 可選8080或SPI

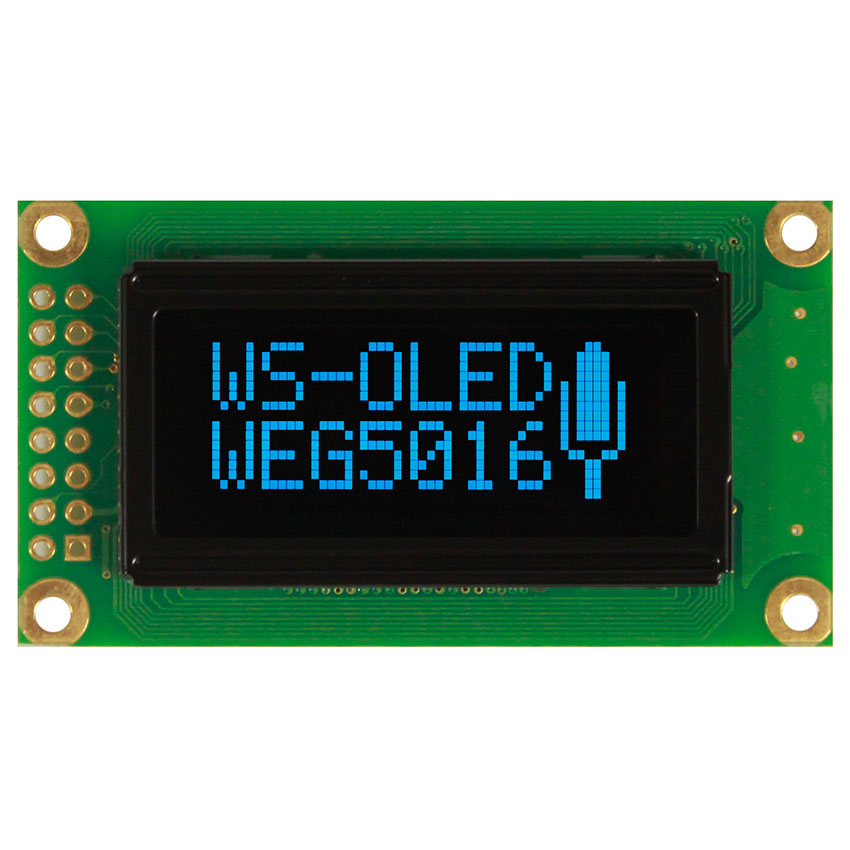

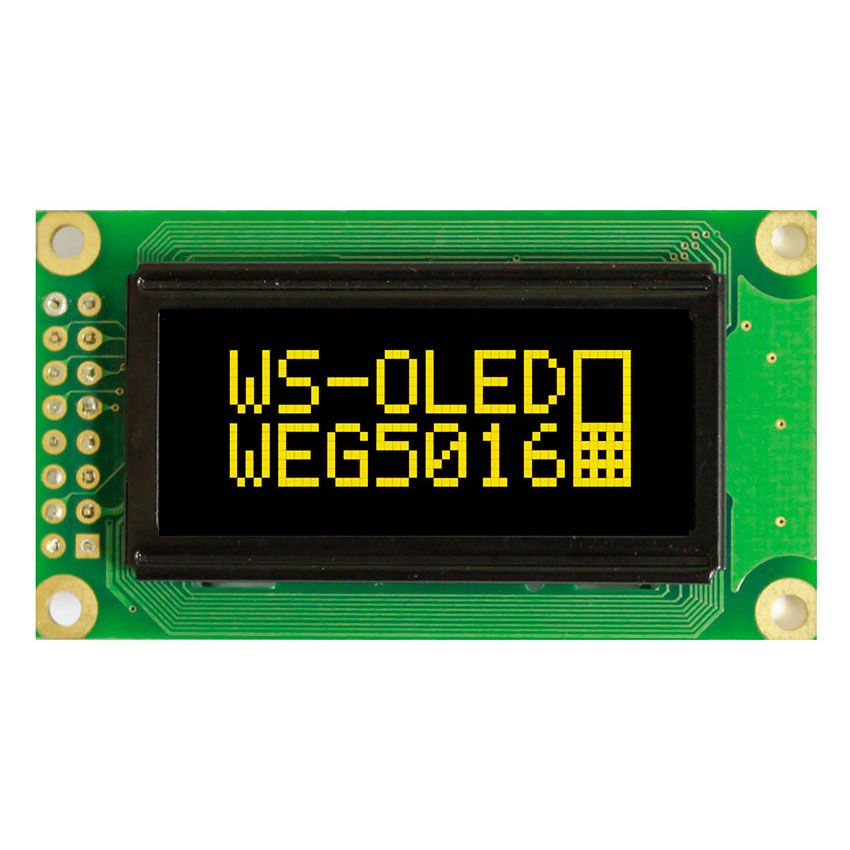

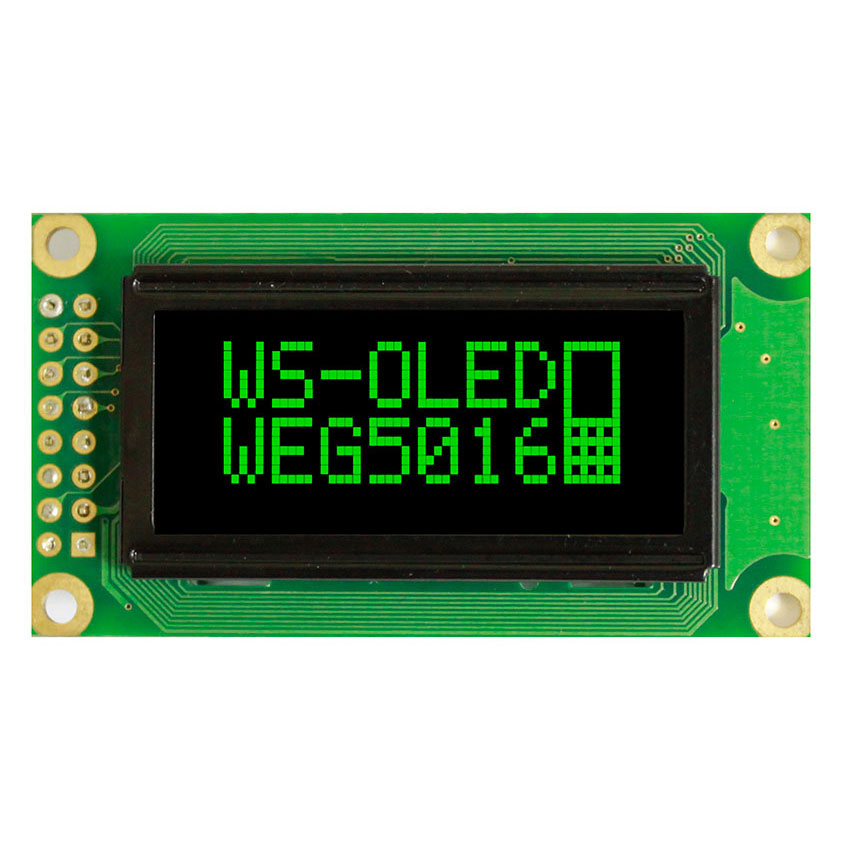

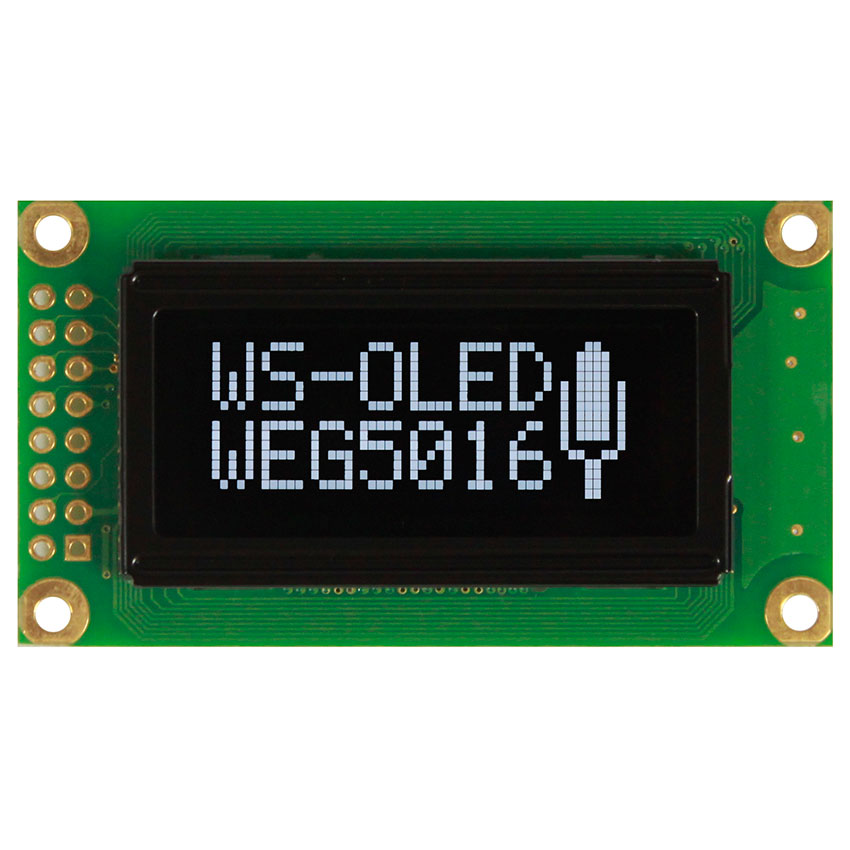

►發光顏色: 白色 / 黃色 / 藍色 / 綠色
產品敘述
華凌型號WEG005016A 50x16 繪圖型OLED顯示器與字元型OLED WEH000802A外觀尺寸與出pins同華凌STN標準品WH0802A均為 58.00 x 32.00 mm, 可視區尺寸為 38.00 x 16.00 mm。客戶如果原來使用STN LCD 8x2顯示器，可以直接改用WEG005016, 只需要作小幅度的PCB layout修改。此型號OLED模組尺寸小、重量輕、低功耗。WEG005016A OLED顯示器有多種介面選擇，預設值為6800，可改用8080或SPI介面。此型號為COB OLED結構，優點是因為模組上帶有PCB版，所以比較容易固定在客戶的設備或是產品上。更多OLED繪圖型顯示相關產品，歡迎繼續瀏覽華凌網站。

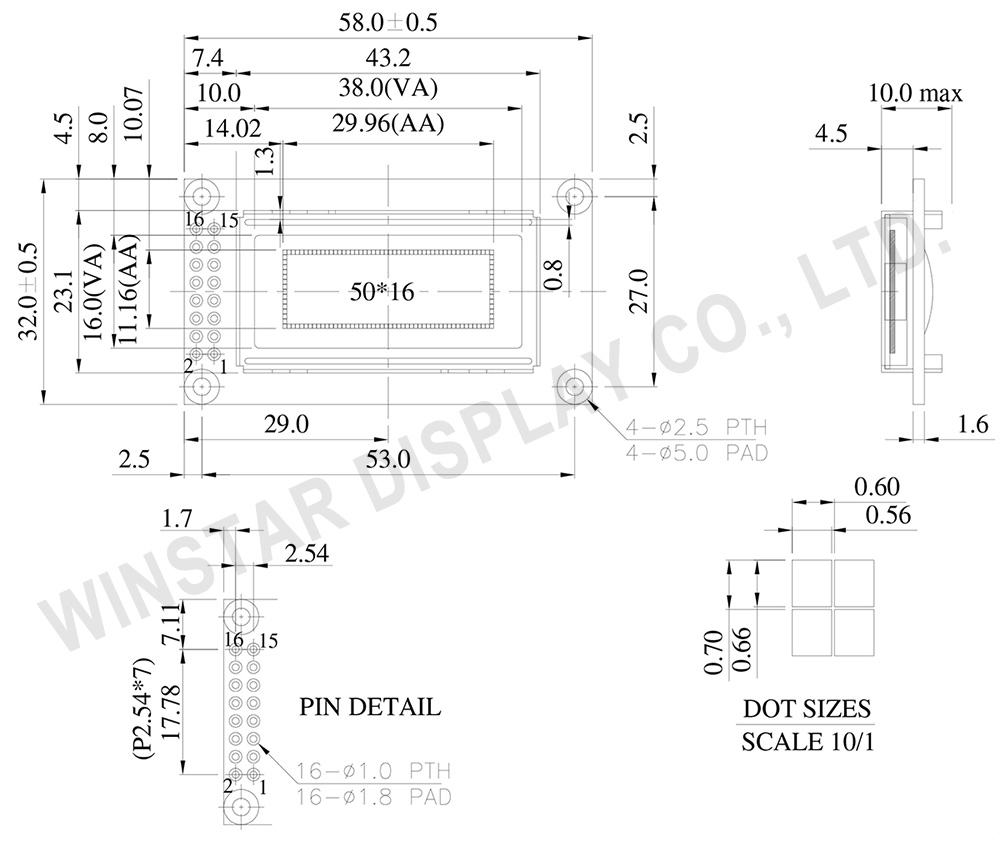

規格圖
Data source ref: WEG005016AWPP5N00100
產品規格
Pin功能定義
| Pin No. | 符號 | Level | 說明 |
|---|---|---|---|
| 1 | VSS | 0V | Ground |
| 2 | VDD | 5.0V | Supply Voltage for logic |
| 3 | NC | － | |
| 4 | RS | H/L | H: DATA, L: Instruction code |
| 5 | R/W | H/L | H: Read(Module→MPU) L: Write(MPU→Module) |
| 6 | E | H,H→L | Chip enable signal |
| 7 | DB0 | H/L | Data bit 0 |
| 8 | DB1 | H/L | Data bit 1 |
| 9 | DB2 | H/L | Data bit 2 |
| 10 | DB3 | H/L | Data bit 3 |
| 11 | DB4 | H/L | Data bit 4 |
| 12 | DB5 | H/L | Data bit 5 |
| 13 | DB6 | H/L | Data bit 6 |
| 14 | DB7 | H/L | Data bit 7 |
| 15 | NC | － | |
| 16 | NC | － |
規格說明
| 項目 | 尺寸 | 單位 |
|---|---|---|
| 點陣(解析度) | 50 x 16 Dots | － |
| 模組尺寸 | 58.0 x 32.0 x 10.0(MAX) | mm |
| 檢視區域 | 38.0 x 16.0 | mm |
| 有效區域 | 29.96 x 11.16 | mm |
| 點大小 | 0.56 x 0.66 | mm |
| 點間距 | 0.60 x 0.70 | mm |
| 面板類型 | OLED , 單色 | |
| Duty | 1/16 | |
| IC | WS0010-TX | |
| 介面 | 6800, 可選 8080, SPI | |
| 尺寸 | 1.26 吋 | |
最大絕對額定值
| 項目 | 符號 | 最小值 | 最大值 | 單位 |
|---|---|---|---|---|
| 工作溫度 | TOP | -40 | +80 | °C |
| 儲存溫度 | TST | -40 | +85 | °C |
| 邏輯電源電壓 | VDD-VSS | -0.3 | 5.3 | V |
電氣特性
| 項目 | 符號 | 條件 | 最小值 | 典型值 | 最大值 | 單位 |
|---|---|---|---|---|---|---|
| 邏輯電源電壓 | VDD-VSS | － | 4.8 | 5.0 | 5.3 | V |
| 輸入高電壓 | VIH | － | 0.8xVDD | － | VDD | V |
| 輸入低電壓 | VIL | － | GND | － | 0.2xVDD | V |
| 輸出高電壓 | VOH | IOH=-0.5mA | 0.8xVDD | － | VDD | V |
| 輸出低電壓 | VOL | IOL=0.5mA | GND | － | 0.2xVDD | V |
| 50%顯示畫面耗電流 | IDD | VDD=5V | － | 19 | 28.5 | mA |
