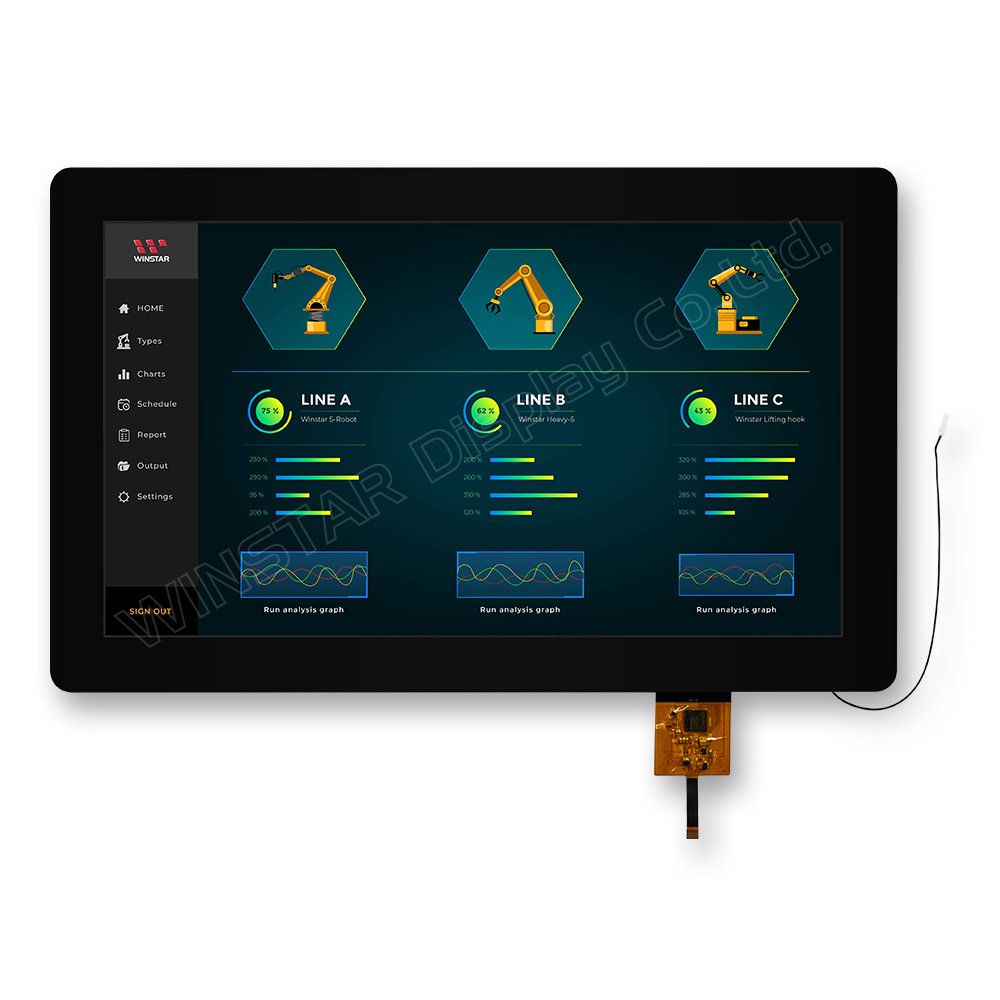

高解析度TFT LCD顯示模組配備PCAP觸控

型號 WF1560BSYAA5ENB0

►尺寸 : 15.6 吋
►解析度 : 1920x1080 dots
►視角 : 80/80/80/80 (IPS)
►介面 : eDP
►驅動IC: TC2055G
►控制板 : 無
►亮度 (cd/m²): 800
►鐵框螺絲孔 : 無
►觸控面板: 投射電容式觸控面板 (PCAP)
►支援指數: 10指

產品敘述

WF1560BSYAA5ENB0 是一款15.6吋高解析度TFT LCD顯示模組,具有1920x1080像素的解析度和PCAP觸控功能。這款高解析度TFT LCD顯示模組內建TC2055G驅動IC,支援eDP介面。其外型尺寸為393.8 x 245.9 mm,有效顯示區尺寸為344.16 x 193.59 mm,採用IPS技術,提供80度全方位的廣角視野(左:80 / 右:80 / 上:80 / 下:80度)。

擁有1500:1的高對比度(典型值)和 800 nits 的高亮度(典型值),為這款模組確保了生動清晰的視覺效果,提升了用戶體驗。此外,此模組採用了內建ILI2511 IC的投影式電容觸控面板(PCAP),支援USB和I2C介面和10點觸控,進一步提升了其可用性和功能性。

此模組的工作電壓範圍為3.0V至3.6V(典型值:3.3V),設計用於各種環境條件。其工作溫度範圍從-20°C~+70°C,而儲存溫度則延伸至-30°C~+80°C,適用於各種應用,從工業機械設備到HMI(人機介面)系統、銷售點終端系統 (POS; Point of Sale System)和戶外自動販售系統,這款高解析度TFT LCD顯示模組提供卓越的性能和可靠性。

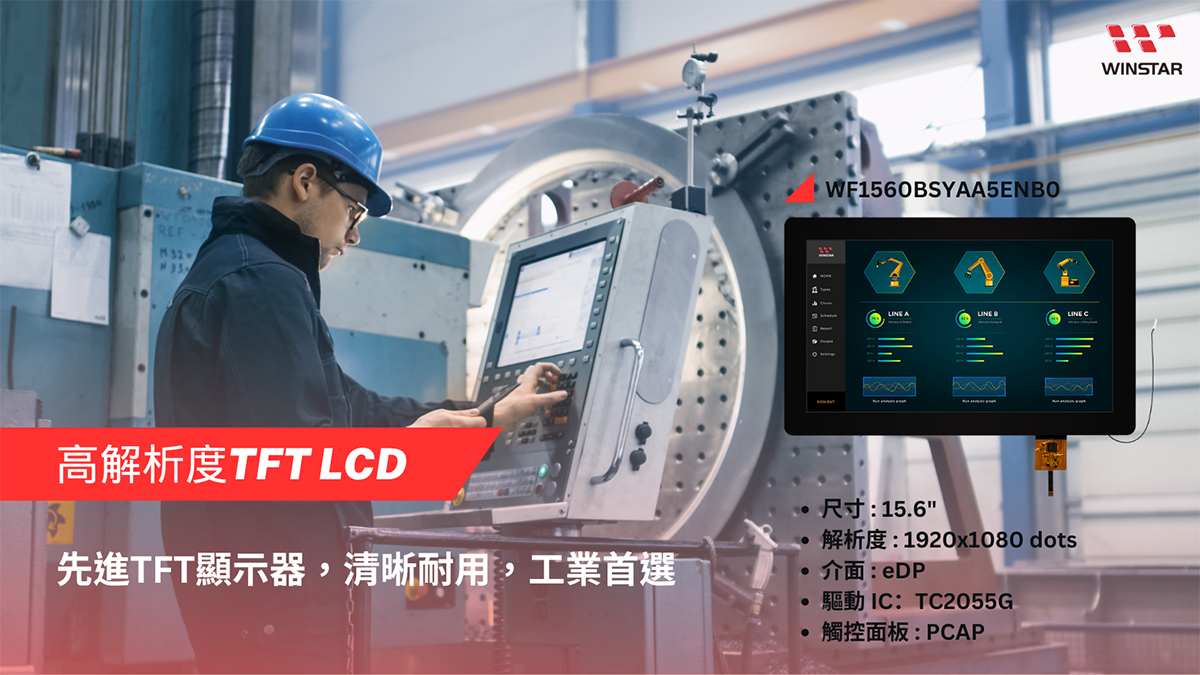

高解析度TFT LCD-先進TFT顯示器,清晰耐用,工業首選

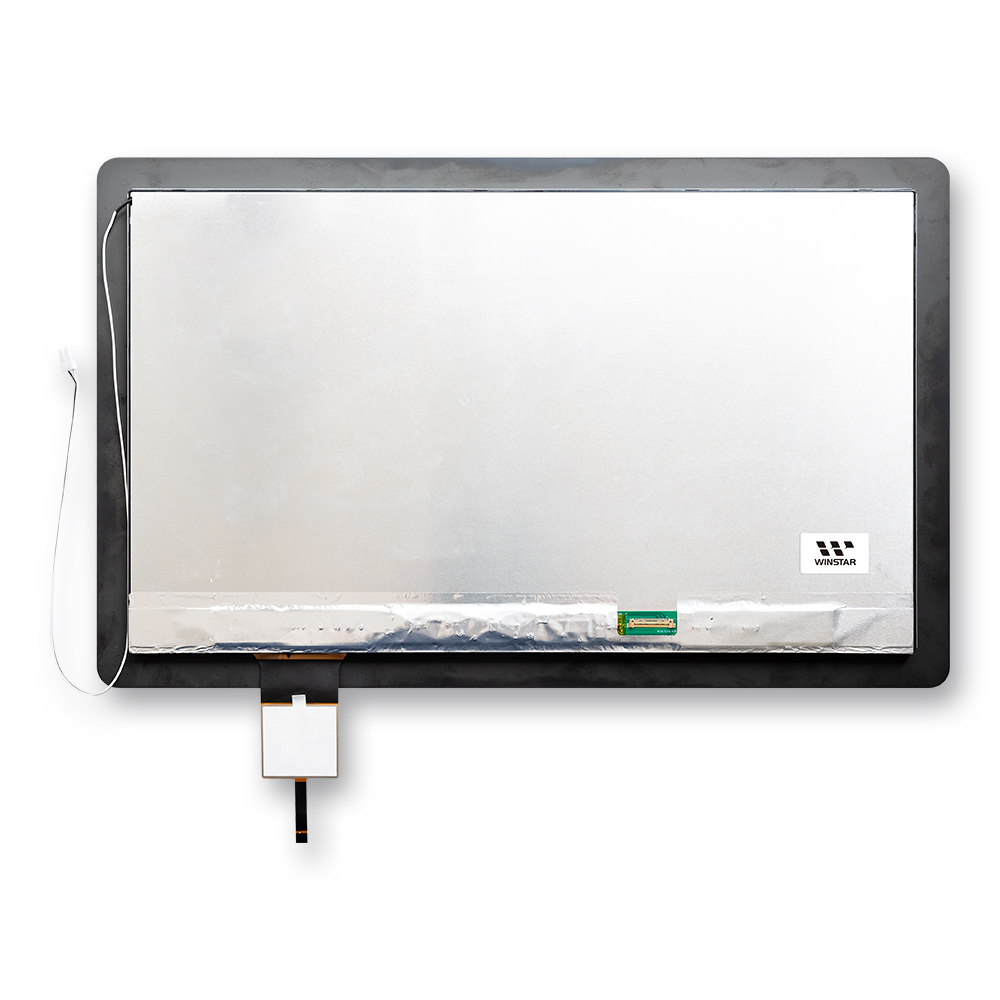

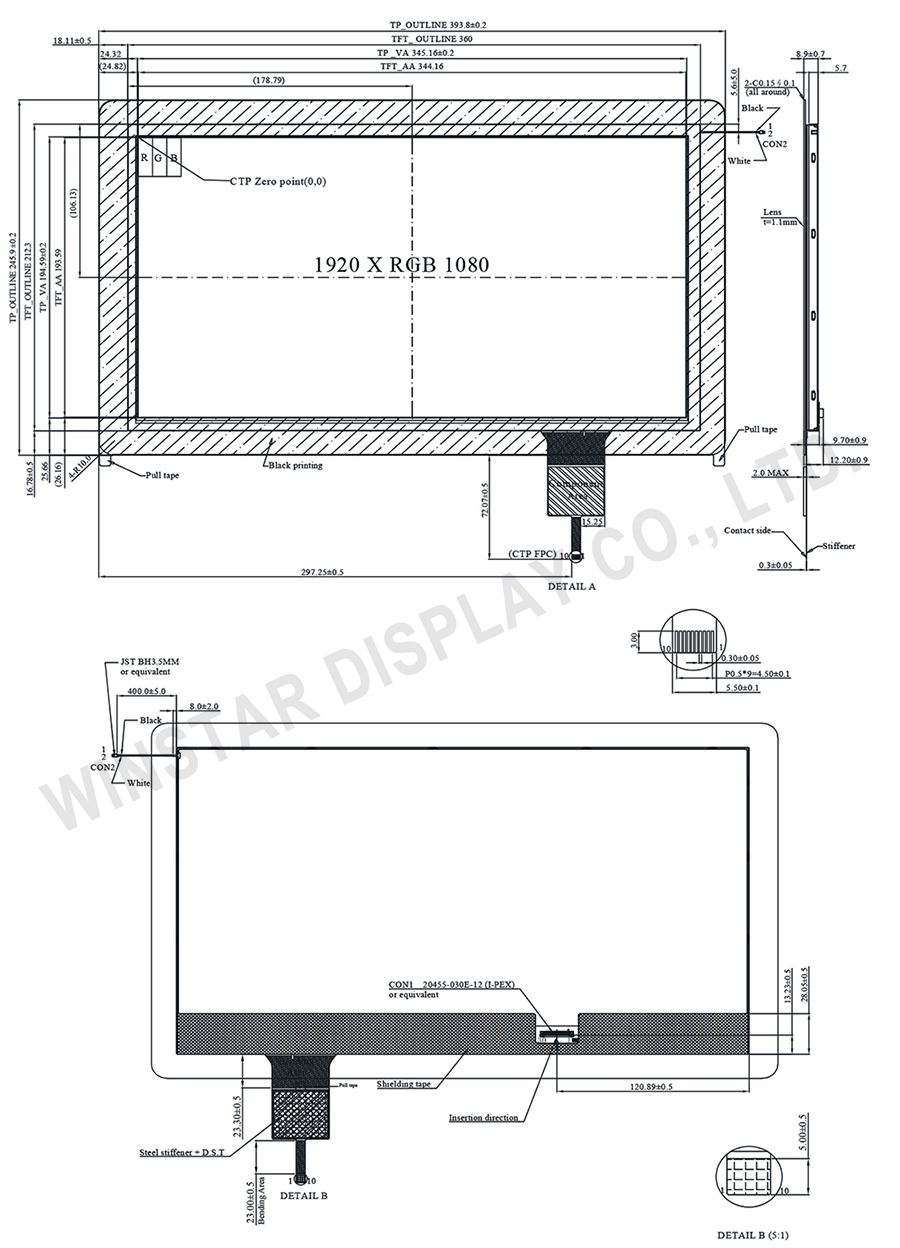

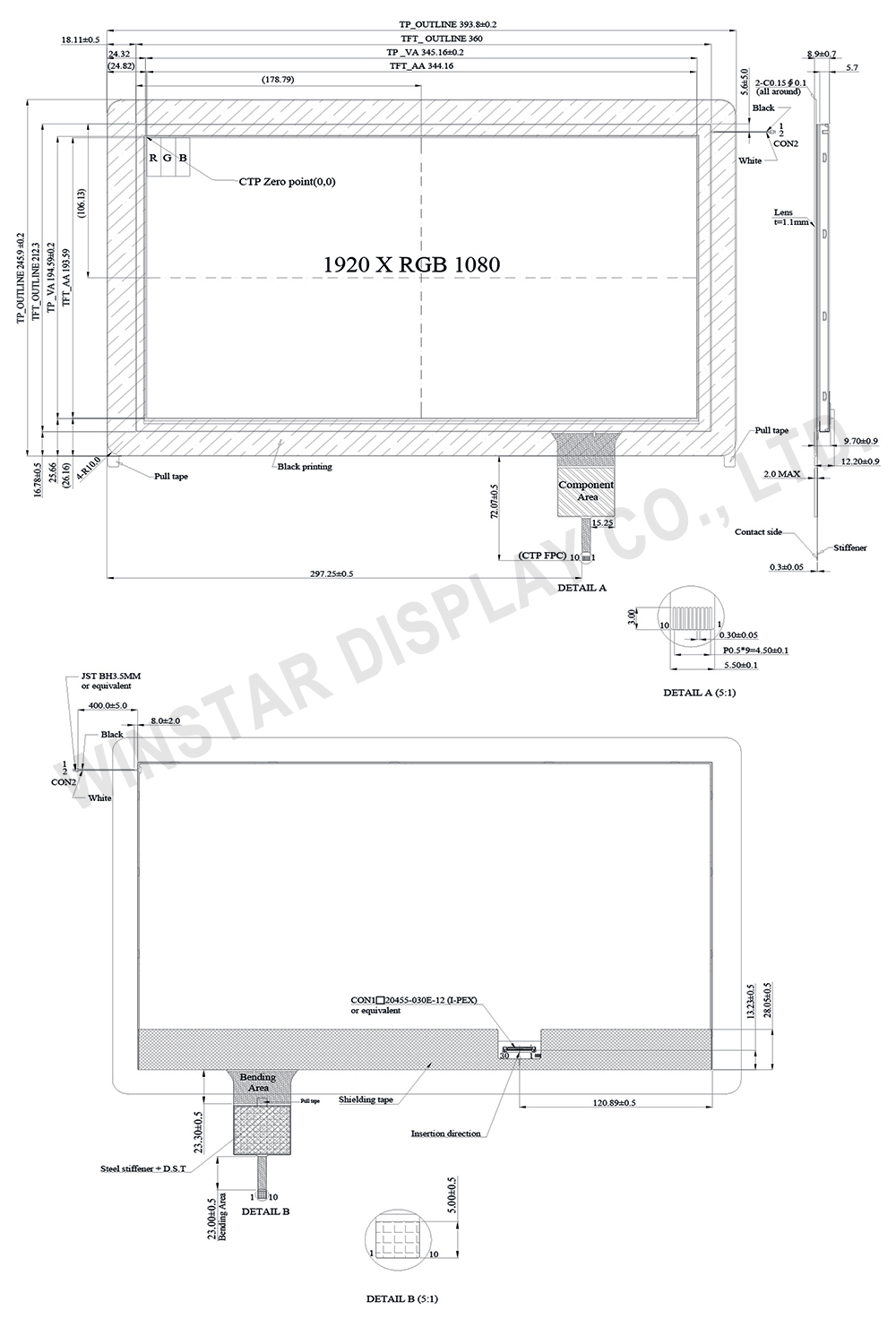

規格圖

High Resolution TFT, High Resolution LCD, High Resolution Display with PCAP Touch - WF1560BSYAA5ENB0

產品規格

規格說明

項目 規格 單位
尺寸(對角線) 15.6
點陣(解析度) 1920 x RGB x 1080 dots
模組尺寸 393.8(W) x 245.9(H) x 12.2(D) mm
有效區域 344.16 x 193.59 mm
點間距 0.17925 (H) x 0.17925 (V) mm
LCD類型 TFT全透
視角 80/80/80/80
背光類型 LED, 白色
驅動IC TC2055G
介面 eDP
PCAP 驅動IC ILI2511
PCAP 介面 USB (I2C available)
PCAP FW 版本 0x06.0x00.0x00.0x00.0xFF.0xFF.0xFF.0xFF
PCAP 解析度 16384*16384
觸控面板類型 電容式觸控面板 (PCAP)
表面 亮面

最大絕對額定值

項目 符號 最小值 典型值 最大值 單位
工作溫度 TOP -20 +70
儲存溫度 TST -30 +80

電氣特性

參數 符號 最小值 典型值 最大值 單位
邏輯/LCD驅動電壓 LCD_VDD 3.0 3.3 3.6 V
LCD_VDD 電流 IDD - 200 300 mA
LCD_VDD 電流 IDDMAX - - 400 mA
LCD_VDD 電源 PDD - 0.66 1.32 W
Inrush Current IRush - - 2 A
Allowable Logic/LCD Drive Ripple Voltage LCD_VDDrp - - 100 mV
觸控邏輯電壓 USB_VDD 5V 4.75 5.0 5.25 V
IUSB_VDD 5V - 95 150 mA
VDDT 3.3 2.7 3.0 3.3 V
IVDDT3.3 - 90 150 mA

Pin功能定義

LCM PIN 定義

Pin No. 符號 功能說明
1 NC Not Connect
2 H_GND Ground
3 Lane1_N Complement Signal Link Lane 1
4 Lane1_P True Signal Line 1
5 H_GND Ground
6 Lane0_N Complement Signal Link Lane 0
7 Lane0_P True Signal Line 0
8 H_GND Ground
9 AUX_CH_P True Signal Auxiliary Ch.
10 AUX_CH_N Complement Signal Auxiliary Ch.
11 H_GND Ground
12-13 LCD_VDD LCD Logic and Driver Power
14 NC Not Connect
15-16 LCD_GND Ground
17 HPD HPD Signal Pin
18-21 LCD_GND Ground
22-30 NC Not Connect


背光PIN定義

Pin No. 符號 功能說明
1 VLED+ Black, LED_ Anode
2 VLED- White, LED_ Cathode
