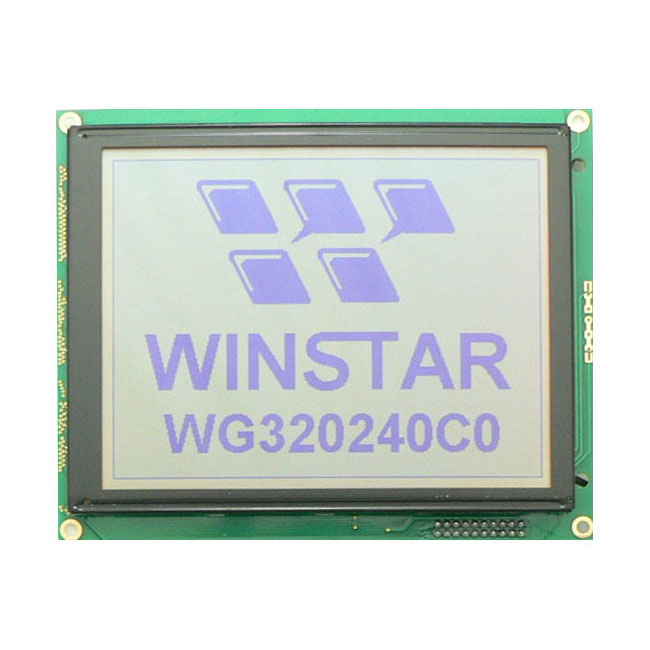

320x240 繪圖型液晶顯示器

型號 WG320240C0

►類型: 繪圖型
►結構: COB
►尺寸: 5.67吋
►320x240 繪圖型 LCD
►IC: RA8835
►內建負電壓驅動器
►1/240 duty cycle
►可加類比觸控面板
►可加溫補
►WG320240Q: PIN19 & PIN20 for A & K 背光
►介面: 6800/8080

PDF下載

索取Demo Code 產品詢問

上一個產品回分類頁下一個產品

產品敘述

WG320240C0是一款單色5.7吋的320x240繪圖型STN液晶顯示器模組。此款模組內建RA8835控制器，支援6800 / 8080 8-bit平行介面，內建負壓，有溫補線路可供選用。此款WG320240BX型號有多種背光選擇，玻璃有STN正顯與負顯及FSTN型LCD(部分顏色LED與LCD有MOQ)。WG320240C0的操作溫度是-20℃ ~ +70℃，儲存溫度為-30℃ ~ +80，所有物料符合環保RoHS標準與歐盟REACH規範。

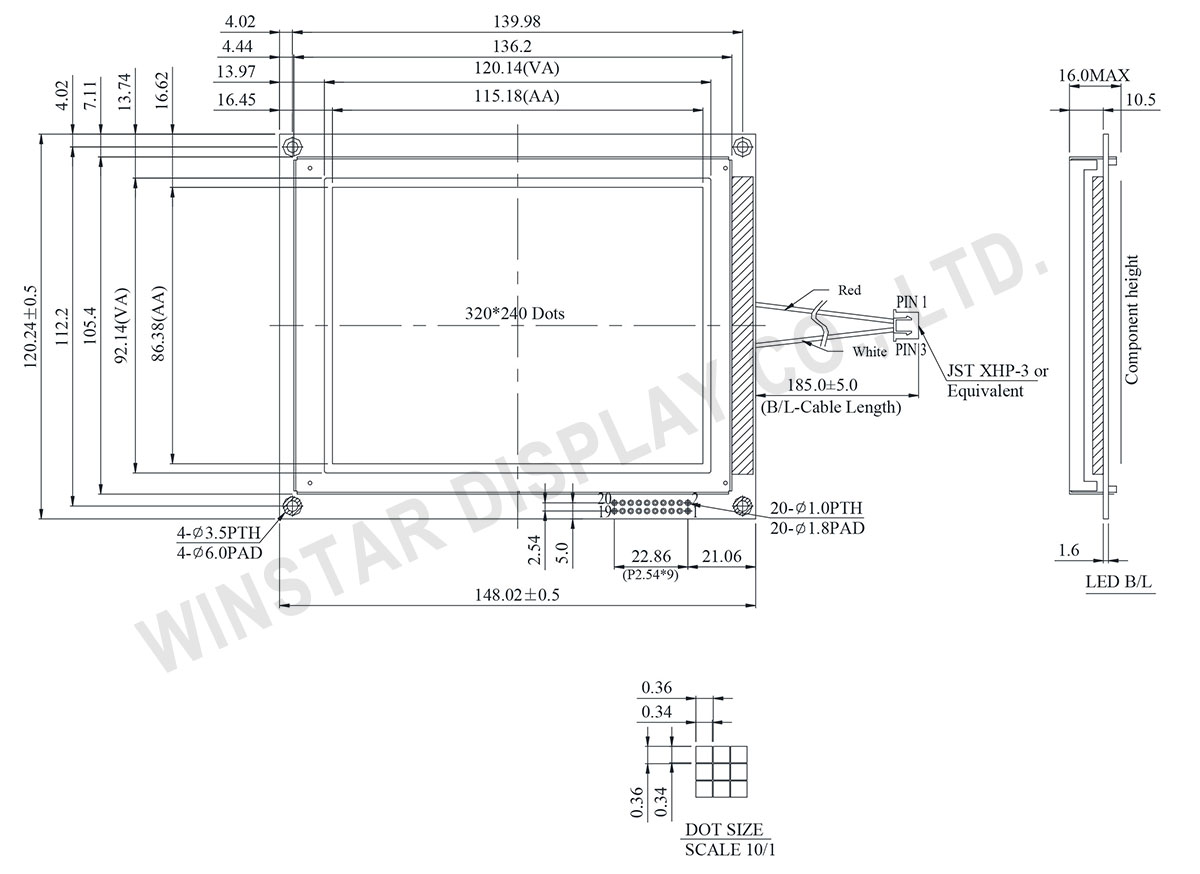

規格圖

Winstar Liquid Crystal Display 320x240 - WG320240C0

Data source ref:WG320240C0-TFH-VZ#

產品規格

Pin功能定義

Pin No.	符號	Level	說明
1	VSS	0V	GND
2	VDD	5.0V	Power supply for Logic
3	VO		No connection
4	/RD	H/L	8080 family: Read signal,6800 family :Enable Clock
5	/WR	H/L	8080 family: Write signal,6800 family :R/W signal
6	A0		Data type select
7~14	DB0~DB7	H/L	Data bus line
15	/CS	H/L	Chip select ,Active L
16	/RES	H/L	Controller reset signal, Active L
17	Vee		Negative voltage output
18	FGND		Frame Ground
19	NC		No connection
20	NC		No connection

規格說明

項目	標準尺寸	單位
點陣(解析度)	320 x 240	－
模組尺寸	148.02 x 120.24 x 16.0(Max)	mm
檢視區域	120.14 x 92.14	mm
有效區域	115.18 x 86.38	mm
點大小	0.34 x 0.34	mm
點間距	0.36 x 0.36	mm
驅動方式	1/240
背光類型	LED
IC	RA8835
介面	6800

最大絕對額定值

項目	符號	最小值	典型值	最大值	單位
工作溫度	TOP	-20	－	+70	℃
儲存溫度	TST	-30	－	+80	℃
輸入電壓	VIN	-0.3	－	VDD+0.3	V
邏輯電源電壓	VDD-VSS	-0.3	－	7.0	V
LCD供電電壓	VDD-V0	0	－	32	V

電氣特性

項目	符號	條件	最小值	典型值	最大值	單位
邏輯電源電壓	VDD-VSS	－	4.5	5.0	5.5	V
LCD電源電壓	VDD-V0	Ta=-20℃ Ta=25℃ Ta=70℃	－－－	－－－	－－－	V V V
輸入高電壓	VIH	－	0.5VDD	－	VDD	V
輸入低電壓	VIL	－	VSS	－	0.2VDD	V
輸出高電壓	VOH	－	VDD-0.4	－	－	V
輸出低電壓	VOL	－	－	－	VSS+0.4	V
電源電流	IDD	VDD=5.0V	90.0	100.0	105.0	mA
