產品敘述

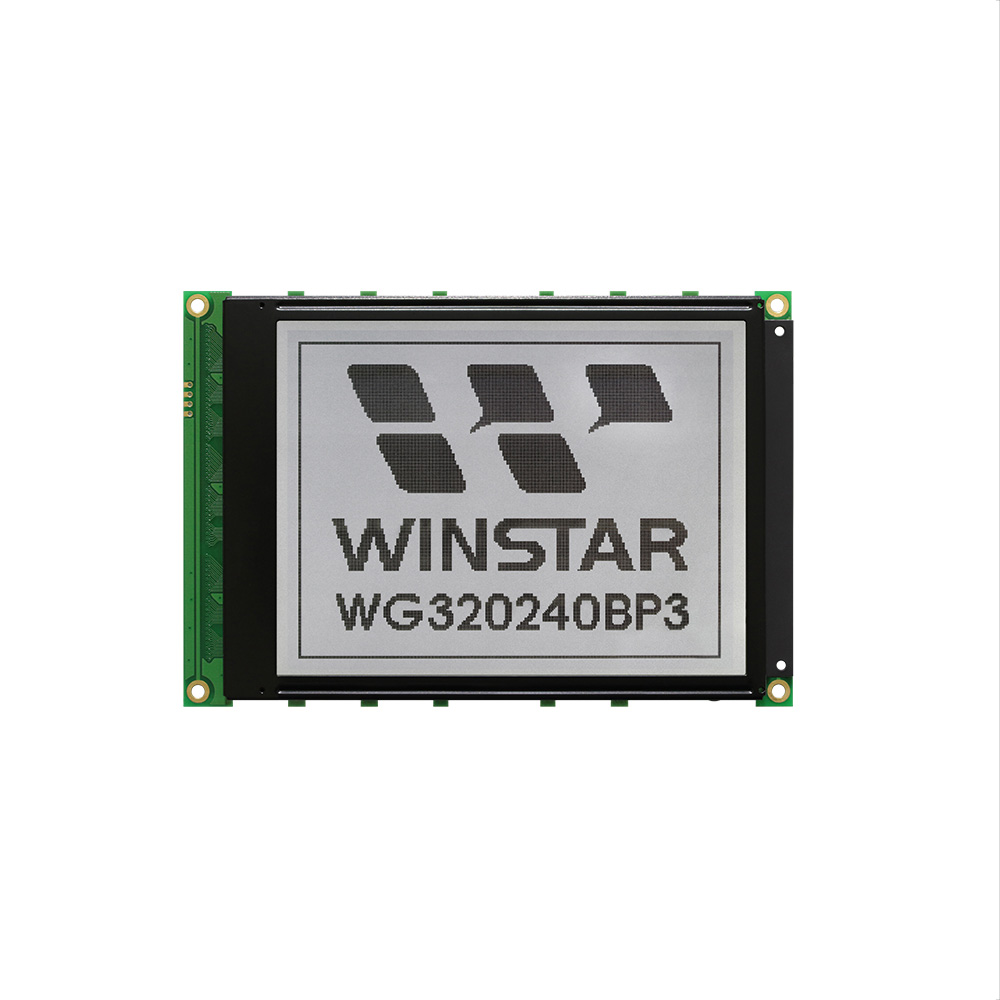

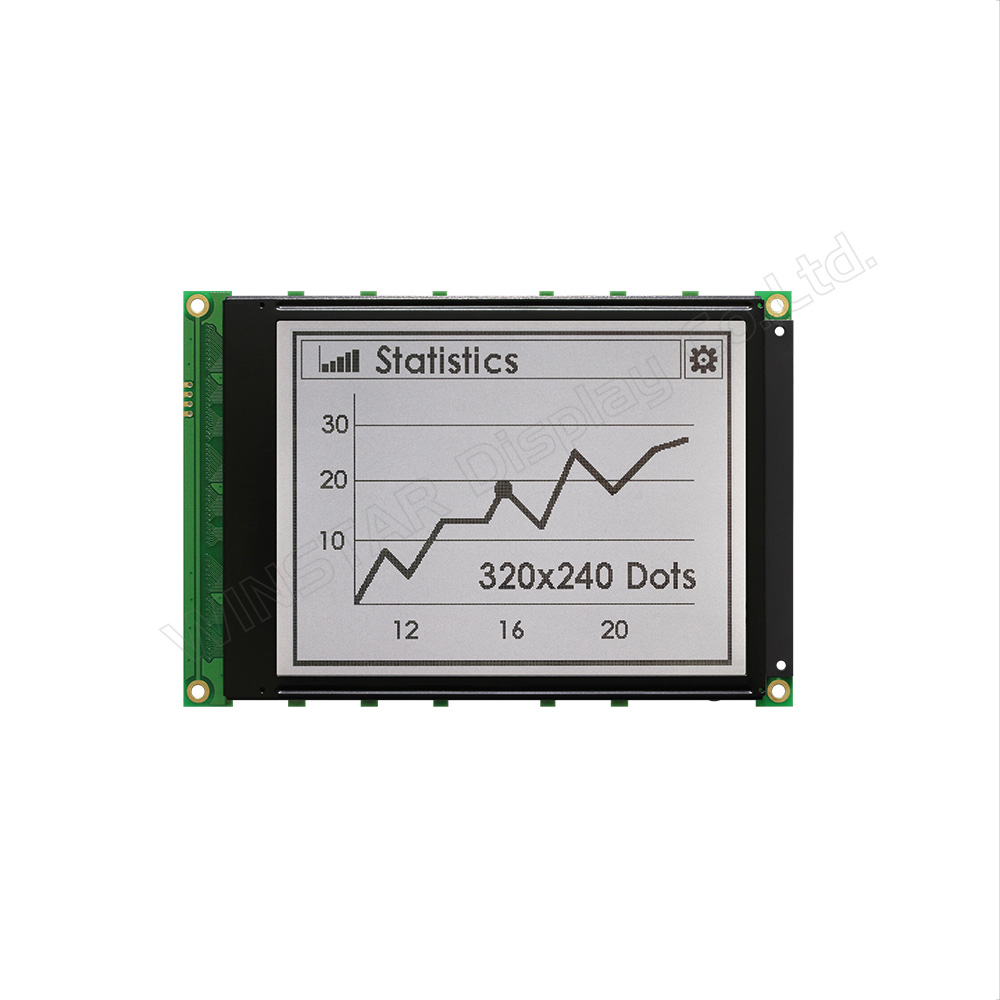

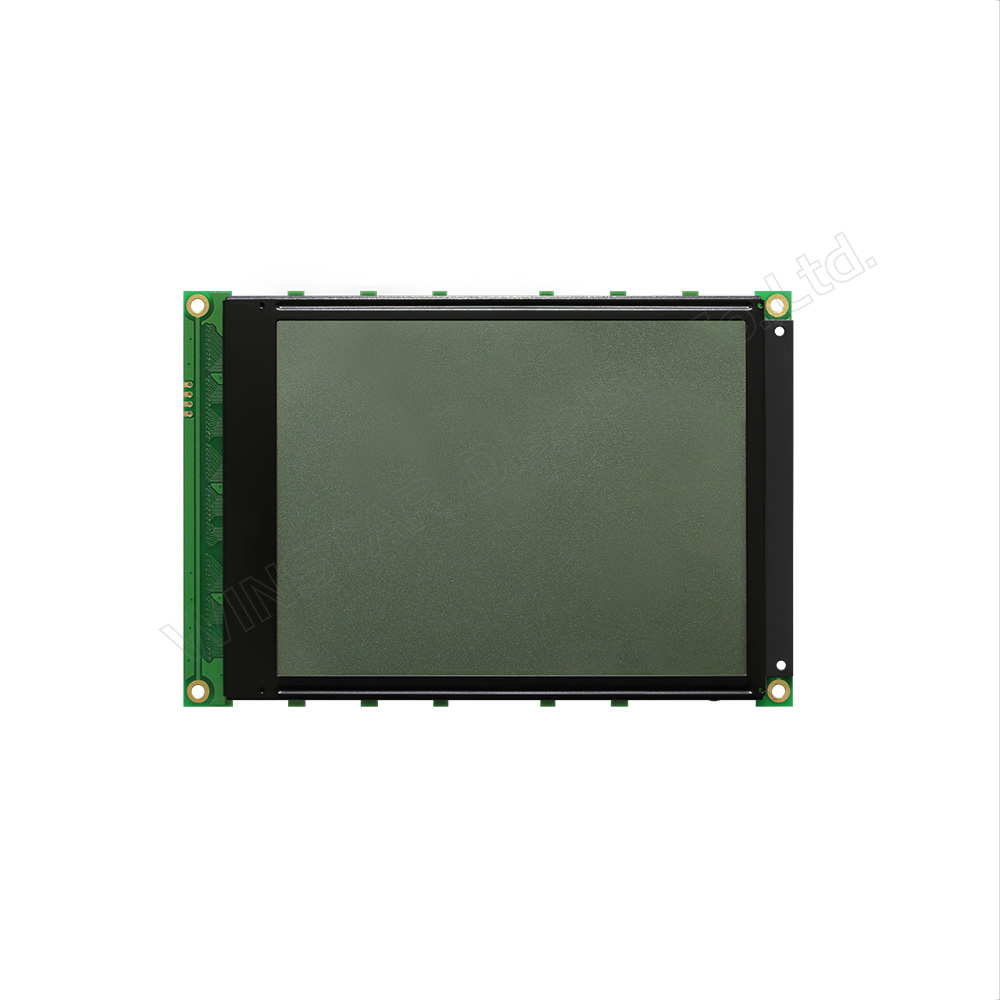

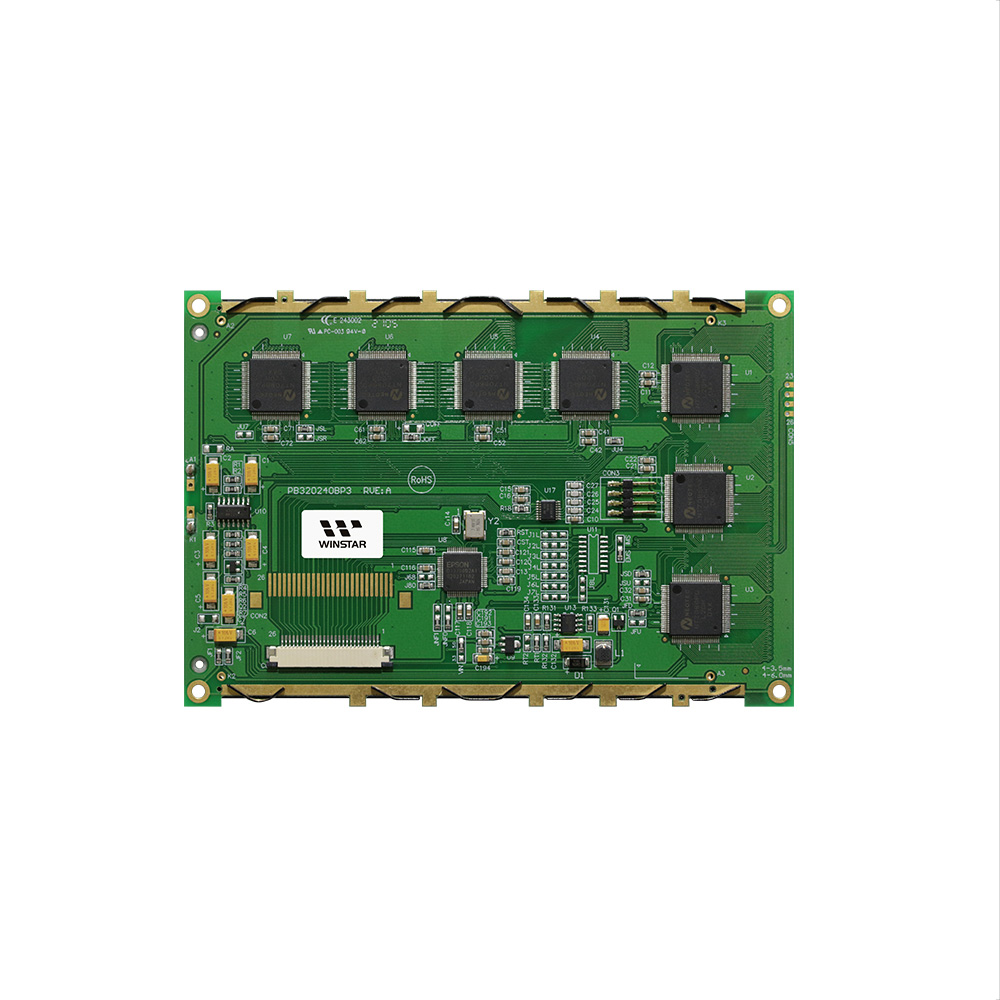

WG320240BP3是一款單色5.7吋的320x240繪圖型STN液晶顯示器模組。此模組內建S1D13700控制器，支援6800 / 8080 8-bit平行介面，內建負壓，有溫補線路可供選擇，標準5V驅動。此款型號有CCFL與多色LED背光選擇，玻璃有STN正顯與負顯及FSTN型LCD(部分顏色LED與LCD有MOQ)。WG320240BP3的操作溫度是-20℃ ~ +70℃，儲存溫度為-30℃ ~ +80，所有物料符合環保RoHS標準與歐盟REACH規範。WG320240BX 系列有以下3款版本:
- WG320240BX: ZIF connector (CN-FPC), 20 pins
- WG320240BP2: DIP connection, 20 pins
- WG320240BP3: with touch panel driver, ZIF connector, 26 pins

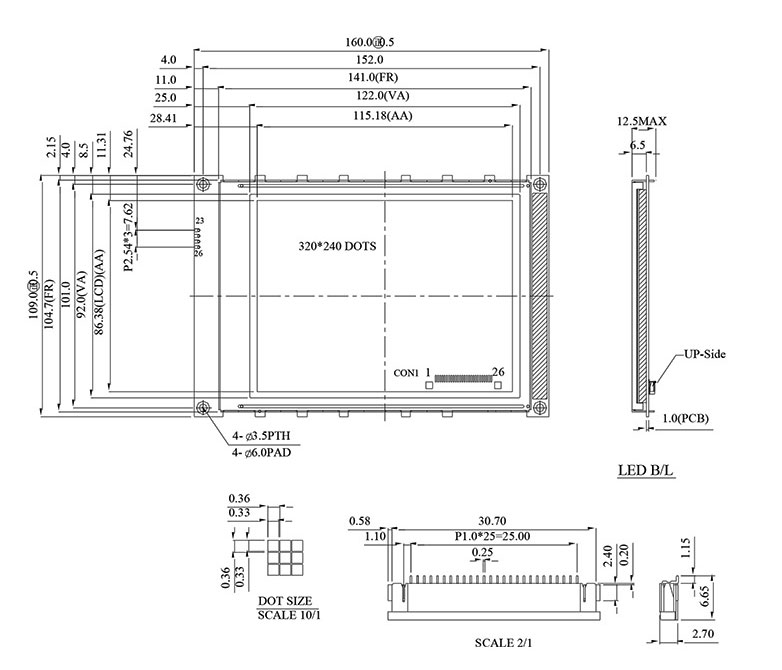

規格圖
產品規格
Pin功能定義
| Pin No. | 符號 | Level | 說明 |
|---|---|---|---|
| 1 | VSS | 0V | Ground |
| 2 | VDD | 5.0V | Power supply for Logic |
| 3 | VO | (Variable) | Driving voltage for LCD |
| 4 | A0 | H/L | RD=L WR=H ,A0=L :Data Read AO=H :Status read RD=H WR=L ,A0=L :Data Write AO=H :Command write |
| 5 | ___ WR |
H/L | 8080 family: Write signal, 6800 family: R/W signal |
| 6 | ___ RD |
H/L | 8080 family: Read signal, 6800 family: Enable clock |
| 7~14 | DB0~DB7 | H/L | Data bus line |
| 15 | ___ CS |
H/L | Chip select ,Active L |
| 16 | ___ RES |
H/L | Controller reset signal, Active L |
| 17 | Vee | Negative Voltage Output | |
| 18 | SEL1 | 8080 or 6800 interface select | |
| 19 | DCLK | External Clock Input. This clock runs the SAR conversion process and synchronizes serial data I/O. | |
| 20 | /CS | Chip Select Input. Controls conversion timing and enables the serial input/output register. CS high = power-down mode (ADC only). | |
| 21 | DIN | Serial Data Input. If CS is low, data is latched on rising edge of DCLK. | |
| 22 | DOUT | Serial Data Output. Data is shifted on the falling edge of DCLK. This output is high impedance when CS is high. | |
| 23 | PEN | Pen Interrupt. Open anode output (requires 10kΩ to 100kΩ pull-up resistor externally). | |
| 24 | PEN1 | Pen Interrupt. Open anode output (requires 10kΩ to 100kΩ pull-up resistor externally). | |
| 25 | NC | No connection | |
| 26 | AUX | Auxiliary Input to AD |
規格說明
| 項目 | 尺寸 | 單位 |
|---|---|---|
| 解析度 | 320x240 | － |
| 模組尺寸 | 160.0 x 109.0 x 12.5(MAX) | mm |
| 檢視區域 | 122.0 x 92.0 | mm |
| 有效區域 | 115.18 x 86.38 | mm |
| 點大小 | 0.33 x 0.33 | mm |
| 點間距 | 0.36 x 0.36 | mm |
| Duty | 1/240 | |
| 背光類型 | LED | |
| IC | S1D13700 | |
最大絕對額定值
| 項目 | 符號 | 最小值 | 典型值 | 最大值 | 單位 |
|---|---|---|---|---|---|
| 工作溫度 | TOP | -20 | － | 70 | ℃ |
| 儲存溫度 | TST | -30 | － | 80 | ℃ |
| 輸入電壓 | VIN | -0.3 | － | VDD+0.5 | V |
| 輸出電壓 | VOUT | -0.3 | － | VDD+0.5 | V |
| 電源電壓 For Logic | VDD-VSS | 0 | － | 6.5 | V |
| 電源電壓 For LCD | VDD-V0 | 0 | － | 32 | V |
電氣特性
| 項目 | 符號 | 條件 | 最小值 | 典型值 | 最大值 | 單位 |
|---|---|---|---|---|---|---|
| 電源電壓 For Logic | VDD-VSS | － | 4.5 | 5.0 | 5.5 | V |
| 電源電壓 For LCD | VDD-V0 | Ta=-20℃ Ta=25℃ Ta=70℃ |
－ 23.0 22.2 |
－ 23.6 － |
26.1 24.2 － |
V V V |
| 輸入高電壓 | VIH | － | 3.5 | － | － | V |
| 輸入低電壓 | VIL | － | － | － | 1.0 | V |
| 輸出高電壓 | VOH | － | VDD-0.4 | － | － | V |
| 輸出低電壓 | VOL | － | － | － | 0.4 | V |
| 電源電流 | IDD | VDD=5.0V | 65.0 | 75.0 | 85.0 | mA |
