首頁 產品介紹 LCD顯示器 繪圖型LCD液晶顯示器 WG320240A

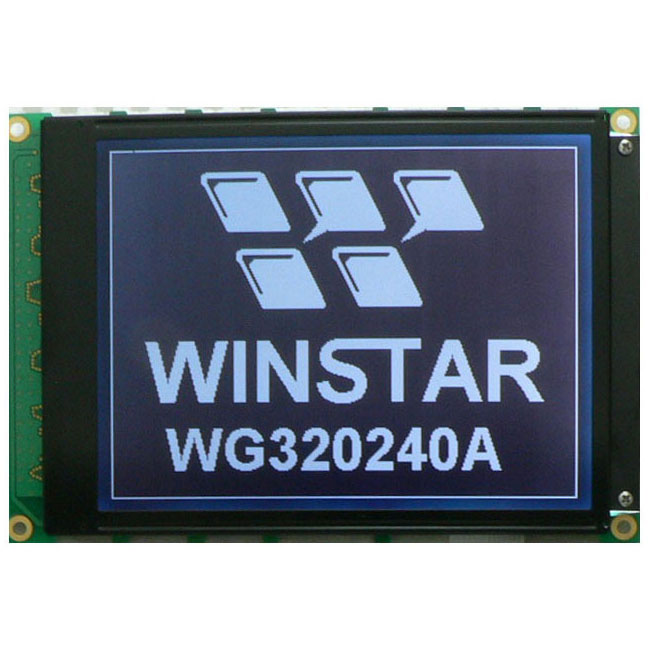

320x240 LCD顯示器

型號 WG320240A

►類型: 繪圖型
►結構: COB
►尺寸: 5.67吋
►繪圖液晶模組 320x240 dots
►無控制器
►1/240 duty cycle
►+5V電源電壓
►可加類比觸控面板

產品敘述

WG320240A 是一款單色5.7吋LCD顯示器模組,此款模組不含控制器,WG320240A模組的外觀尺寸為 160x109 mm,AA區尺寸115.18x86.38 mm,5V驅動。此模組的操作溫度是-20℃ 至+70℃,儲存溫度為-30℃ 至 +80℃。

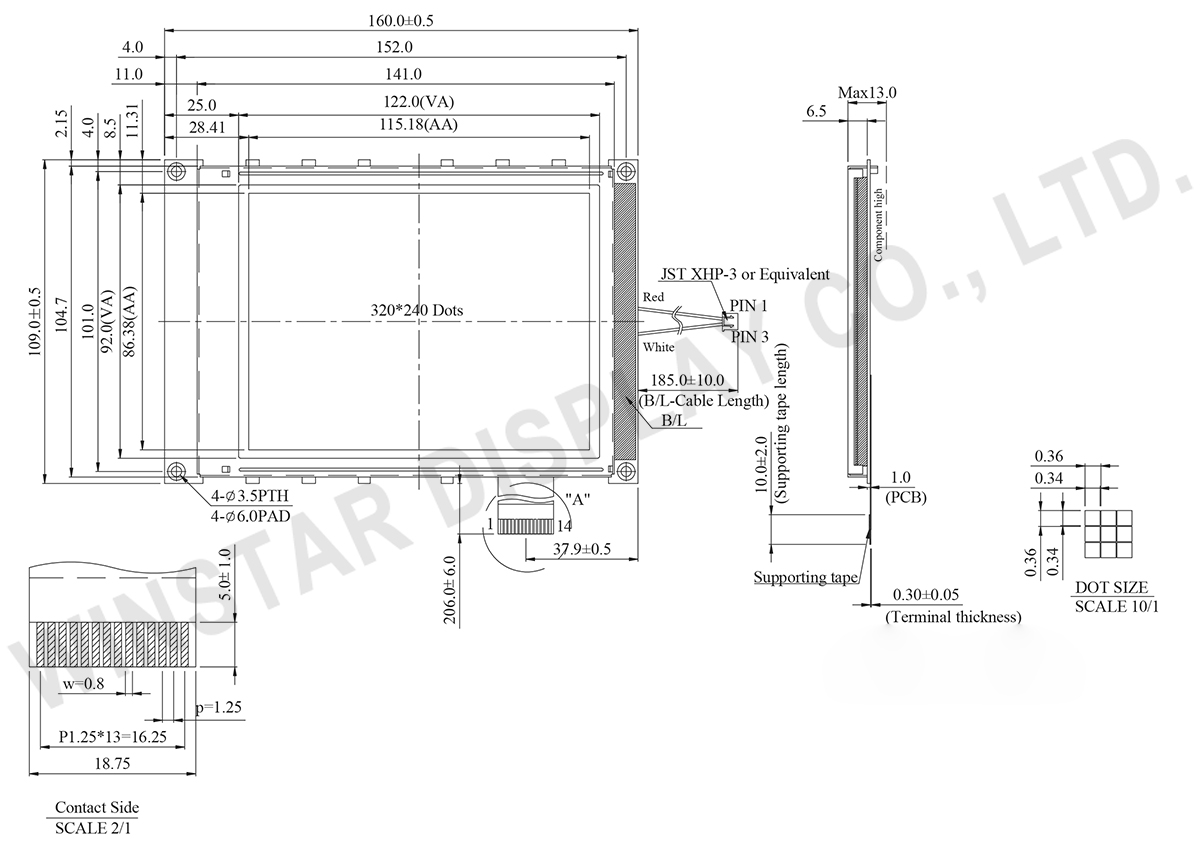

規格圖

WG320240A - 320x240 Graphic Liquid Crystal Display Module
Data source ref:WG320240A-TFH-VZ#

產品規格

Pin功能定義

Pin No. 符號 Level 說明
1 DB0 H/L Data bus line
2 DB1 H/L Data bus line
3 DB2 H/L Data bus line
4 DB3 H/L Data bus line
5 DISPOFF H/L H: Display ON, L: Display OFF
6 FLM H/L Scan start-up signal
7 NC No Connection
8 LP H to L Data latch pulse
9 CP H to L Data shift pulse
10 VDD Power supply for Logic
11 VSS 0V Ground
12 VEE Negative voltage output
13 VO (Variable) Driving voltage for LCD
14 FGND Frame Ground

規格說明

項目 標準尺寸 單位
點陣(解析度) 320 x 240
模組尺寸 160.0 x 109.0 x 13.0(Max) mm
檢視區域 122.0 x 92.0 mm
有效區域 115.18 x 86.38 mm
點大小 0.34 x 0.34 mm
點間距 0.36 x 0.36 mm
驅動方式 1/240
背光類型 LED

最大絕對額定值

項目 符號 最小值 典型值 最大值 單位
工作溫度 TOP -20 +70
儲存溫度 TST -30 +80
輸入電壓 VIN -0.3 VDD+0.3 V
邏輯電源電壓 VDD-VSS -0.3 7.0 V
LCD供電電壓 VDD-V0 0 30 V

電氣特性

項目 符號 條件 最小值 典型值 最大值 單位
邏輯電源電壓 VDD-VSS 2.7 5.5 V
LCD電源電壓 VDD-V0 Ta=-20℃
Ta=25℃
Ta=70℃

23.0
22.1

23.6
26.2
24.2
V
V
V
輸入高電壓 VIH 0.8VDD VDD V
輸入低電壓 VIL 0 0.2VDD V
輸出高電壓 VOH VDD-0.4 V
輸出低電壓 VOL 0.4 V
電源電流 IDD 60 75 80 mA


Search keyword: 320x240 lcd, 320 x 240 lcd, lcd 320x240, lcd 320 x 240
