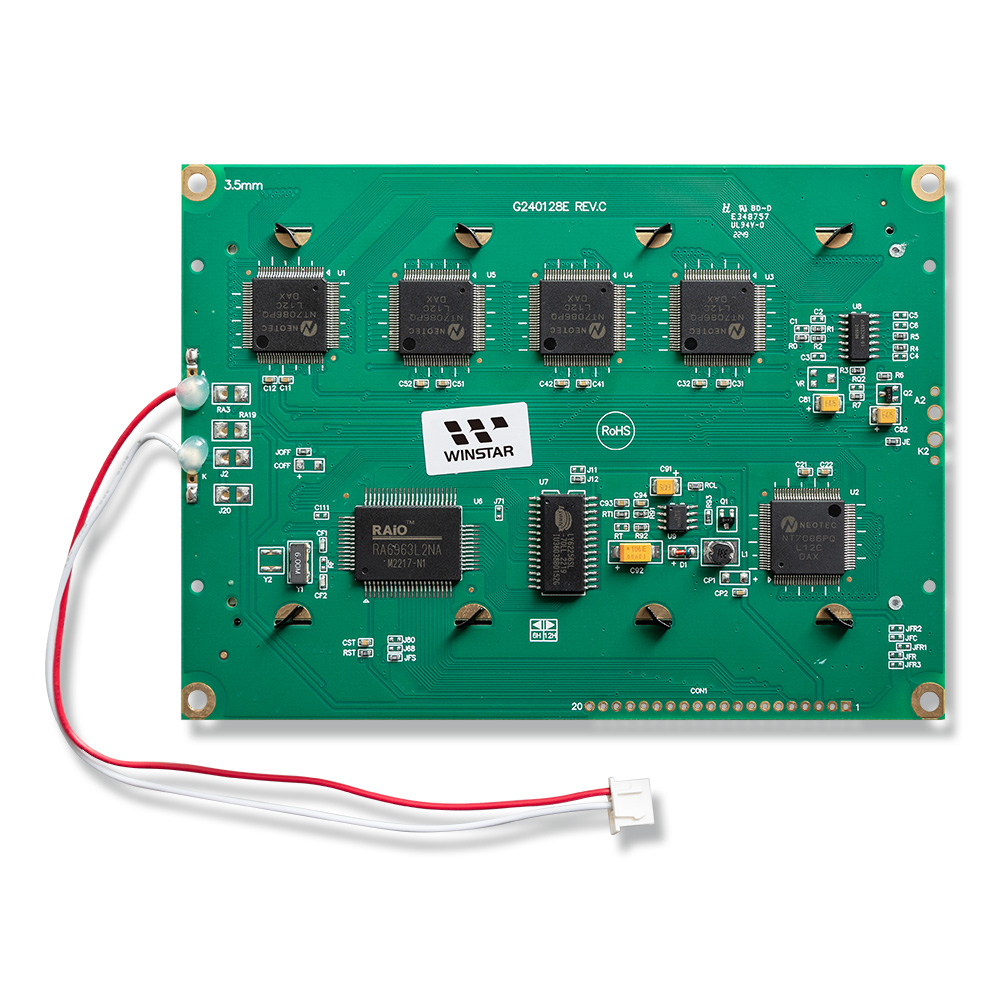

繪圖型液晶顯示器 240 x 128

型號 WG240128E

►繪圖 LCD 240x128
►類型: 繪圖型
►結構: COB
►尺寸: 4.82吋
►IC: RA6963
►1/128 duty cycle
►內建負壓
►+5V電源電壓
►WG240128EP1:20 PINS, 背光使用PIN19和PIN20
►介面: 8080
►可加觸控面板

產品敘述

WG240128E是一款單色4.8吋的240x128繪圖型液晶顯示器模組。WG240128E模組內建RA6963控制器,支援8080 8-bit平行介面,內建負壓、5V驅動,有觸控面板可供選擇。此款型號有CCFL與多色LED背光選擇,玻璃有STN正顯與負顯及FSTN型LCD。如果客戶需求20pins的PCB版,請選WG240128EP1,此款的PIN 19 與 PIN20是背光使用。WG240128E的操作溫度是-20℃ ~ +70℃,儲存溫度為-30℃ ~ +80,所有物料符合環保RoHS標準與歐盟REACH規範。

規格圖

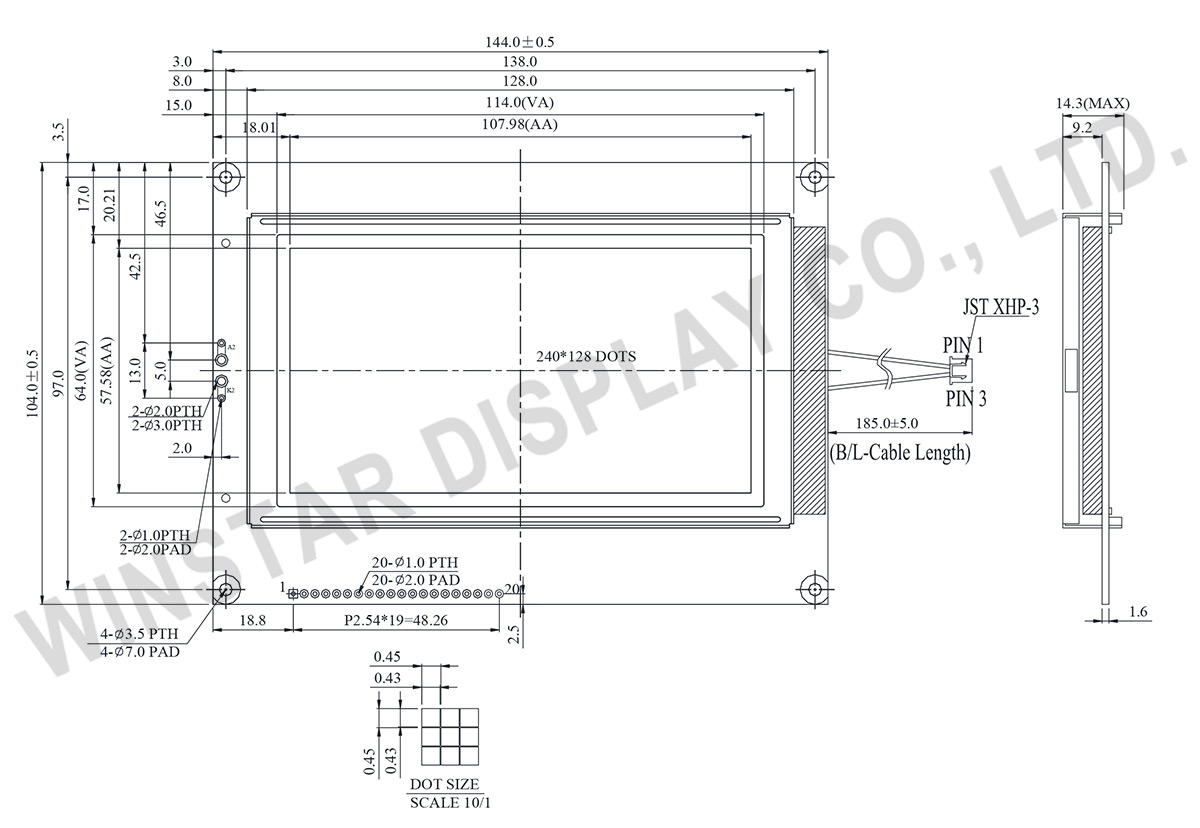

240x128 Graphic LCD Displays - WG240128E-01

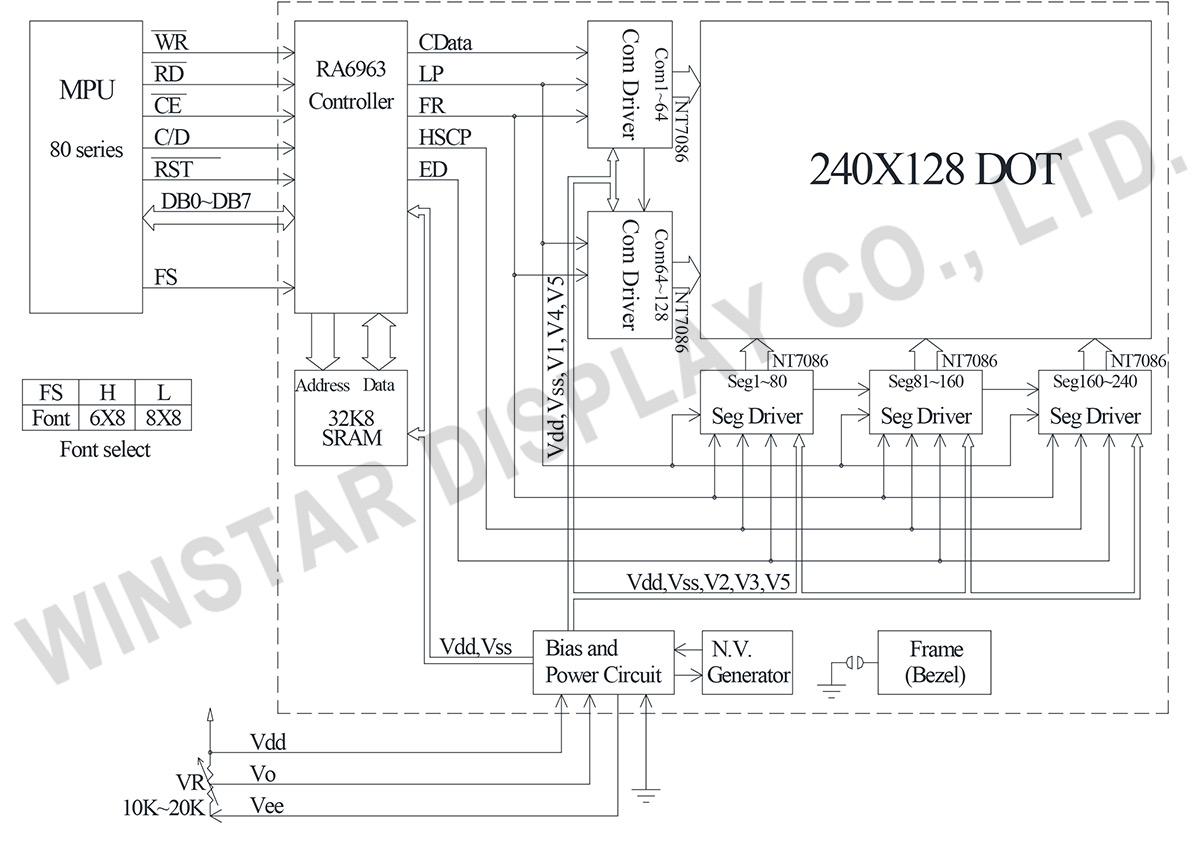

240x128 Graphic LCD Displays - WG240128E-02
Data source ref: WG240128E-TFH-VZ#

產品規格

Pin功能定義

Pin No. 符號 Level 說明
1 Vee - Negative Voltage Output
2 Vss - GND
3 Vdd - Power supply
4 Vo - Power supply for LCD driver
5 /WR L Data write. Write data into RA6963when WR = L
6 /RD L Data read. Read data from RA6963when RD = L
7 /CE L L : Chip enable
8 C/D H / L WR=L , C/D=H : Command Write  C/D=L: Data write
RD=L , C/D=H : Status Read  C/D=L: Data read
9 RST - Display Data signal
10 DB0 H / L Data bus line
11 DB1 H / L Data bus line
12 DB2 H / L Data bus line
13 DB3 H / L Data bus line
14 DB4 H / L Data bus line
15 DB5 H / L Data bus line
16 DB6 H / L Data bus line
17 DB7 H / L Data bus line
18 FS - Pins for selection of font; H : 6 * 8 , L : 8 * 8
19 NC - No connection
20 NC - No connection

規格說明

項目 規格 單位
點陣(解析度) 240 x 128
模組尺寸 144.0 x 104.0 x 14.3(MAX) mm
檢視區域 114.0 x 64.0 mm
有效區域 107.98 x 57.58 mm
點大小 0.43 x 0.43 mm
點間距 0.45 x 0.45 mm
驅動方式 1/128
背光類型 LED
IC RA6963
介面 80 series

最大絕對額定值

項目 符號 最小值 典型值 最大值 單位
工作溫度 TOP -20 - +70
儲存溫度 TST -30 - +80
輸入電壓 VIN -0.3 - VDD+0.3 V
邏輯電源電壓 VDD-VSS -0.3 - +7.0 V

電氣特性

項目 符號 條件 最小值 典型值 最大值 單位
邏輯電源電壓 VDD-VSS - 4.5 5.0 5.5 V
LCD供電電壓 VOP

Ta=-20℃
Ta=25℃
Ta=70℃


18.9
17.6

19.5
21.7
20.1
V
V
V
輸入高電壓 VIH - 0.8VDD - VDD V
輸入低電壓 VIL - 0 - 0.15 VDD V
輸出高電壓 VOH - VDD-0.3 - VDD V
輸出低電壓 VOL - 0 - 0.3 V
供電電流 IDD - 45 55 60 mA
