產品敘述

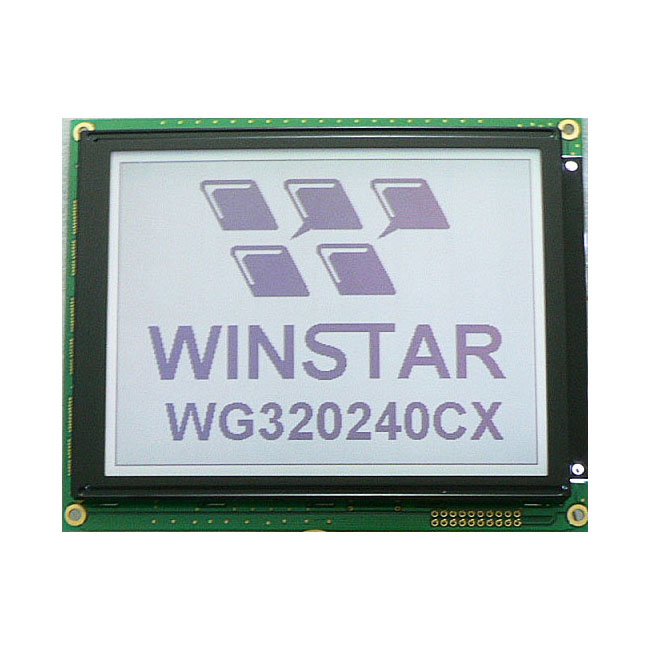

WG320240CX是一款單色5.67吋點陣圖形STN液晶顯示器模組320x240。此款模組尺寸為148.02x120.24 mm, AA 區尺寸為115.18x86.38 mm,內建Epson-S1D13700控制器，支援6800 / 8080 8-bit平行介面，內建負壓，有溫補線路可供選用。WG320240CX的操作溫度是-20℃ ~ +70℃，儲存溫度為-30℃ ~ +80，所有物料符合環保RoHS標準與歐盟REACH規範。

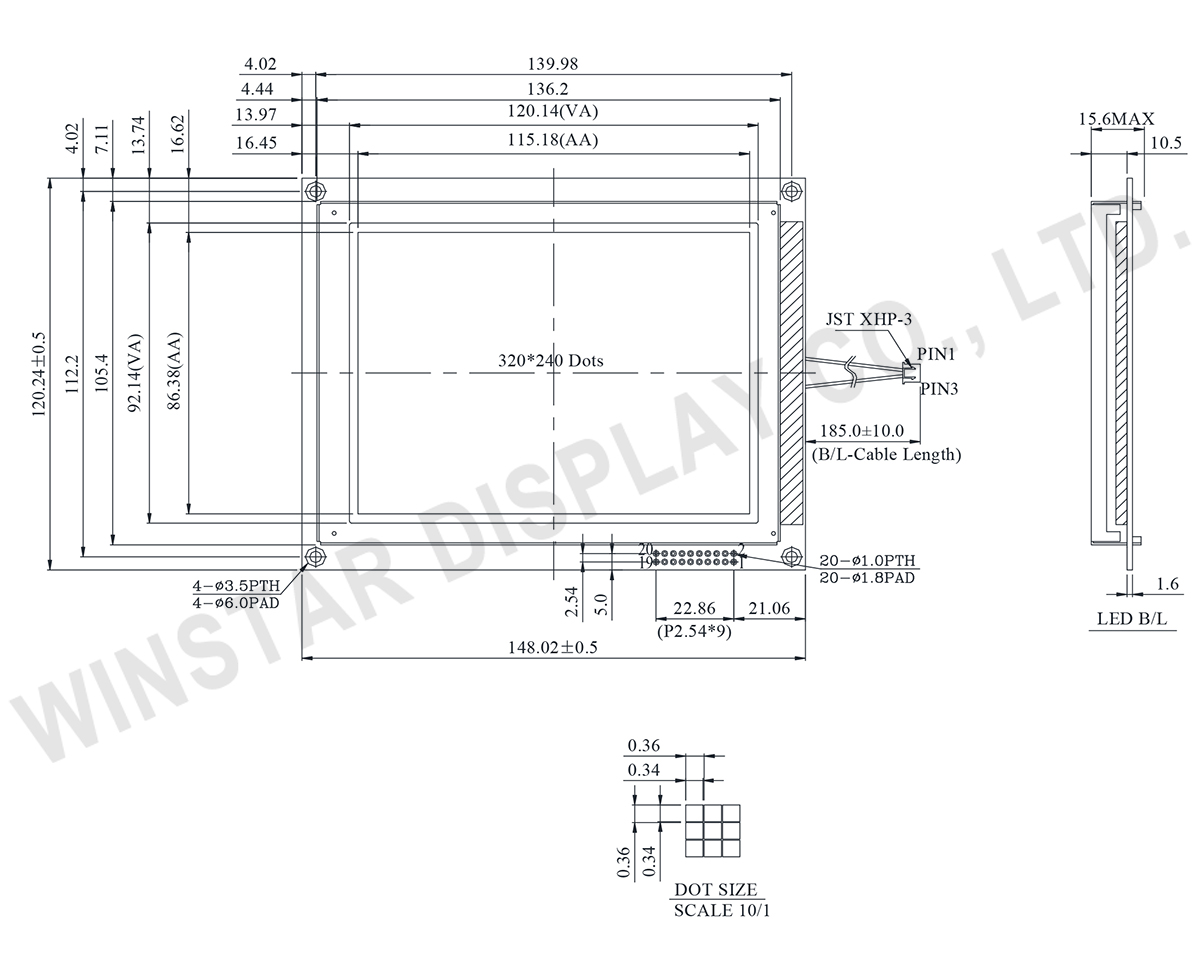

規格圖
Data source ref:WG320240CX-TFH-VZ#
產品規格
規格說明
| 項目 | 標準尺寸 | 單位 |
|---|---|---|
| 點陣(解析度) | 320 x 240 | － |
| 模組尺寸 | 148.02 x 120.24 x 15.6(Max) | mm |
| 檢視區域 | 120.14 x 92.14 | mm |
| 有效區域 | 115.18 x 86.38 | mm |
| 點大小 | 0.34 x 0.34 | mm |
| 點間距 | 0.36 x 0.36 | mm |
| 驅動方式 | 1/240 | |
| 背光類型 | LED | |
| IC | S1D13700 | |
| 介面 | 8080 | |
最大絕對額定值
| 項目 | 符號 | 最小值 | 典型值 | 最大值 | 單位 |
|---|---|---|---|---|---|
| 工作溫度 | TOP | -20 | － | +70 | ℃ |
| 儲存溫度 | TST | -30 | － | +80 | ℃ |
| 輸入電壓 | VIN | -0.3 | － | VDD+0.5 | V |
| 邏輯電源電壓 | VDD-VSS | 0 | － | 6.5 | V |
| LCD供電電壓 | VDD-V0 | 0 | － | 32 | V |
電氣特性
| 項目 | 符號 | 條件 | 最小值 | 典型值 | 最大值 | 單位 |
|---|---|---|---|---|---|---|
| 邏輯電源電壓 | VDD-VSS | － | 4.5 | 5.0 | 5.5 | V |
| LCD電源電壓 | VDD-V0 | Ta=-20℃ Ta=25℃ Ta=70℃ |
－ － － |
－ － － |
－ － － |
V V V |
| 輸入高電壓 | VIH | － | 3.5 | － | － | V |
| 輸入低電壓 | VIL | － | － | － | 1.0 | V |
| 輸出高電壓 | VOH | － | VDD-0.4 | － | － | V |
| 輸出低電壓 | VOL | － | － | － | 0.4 | V |
| 電源電流 | IDD | VDD=5.0V | 65 | 75 | 85 | mA |
Pin功能定義
| Pin No. | 符號 | Level | 說明 |
|---|---|---|---|
| 1 | VSS | 0V | Ground |
| 2 | VDD | 5.0V | Power supply for Logic |
| 3 | NC | — | No connection |
| 4 | /RD | H/L | 8080 family: Read signal, 6800 family: Enable clock |
| 5 | /WR | H/L | 8080 family: Write signal, 6800 family: R/W signal |
| 6 | A0 | H/L | RD=L WR=H. A0=L: Data Read A0=H: Status Read RD=H WR=L.A0=L: Data Write A0=H: Command Write |
| 7~14 | DB0~DB7 | H/L | Data bus line |
| 15 | CS | H/L | Chip select ,Active L |
| 16 | RES | H/L | Controller reset signal, Active L |
| 17 | VEE | — | Negative voltage output |
| 18 | FGND | — | Frame Ground |
| 19 | NC | — | No Connection |
| 20 | WAIT | — | Check busy |
Search keyword: 320x240 lcd, 320 x 240 lcd, lcd 320x240, lcd 320 x 240
