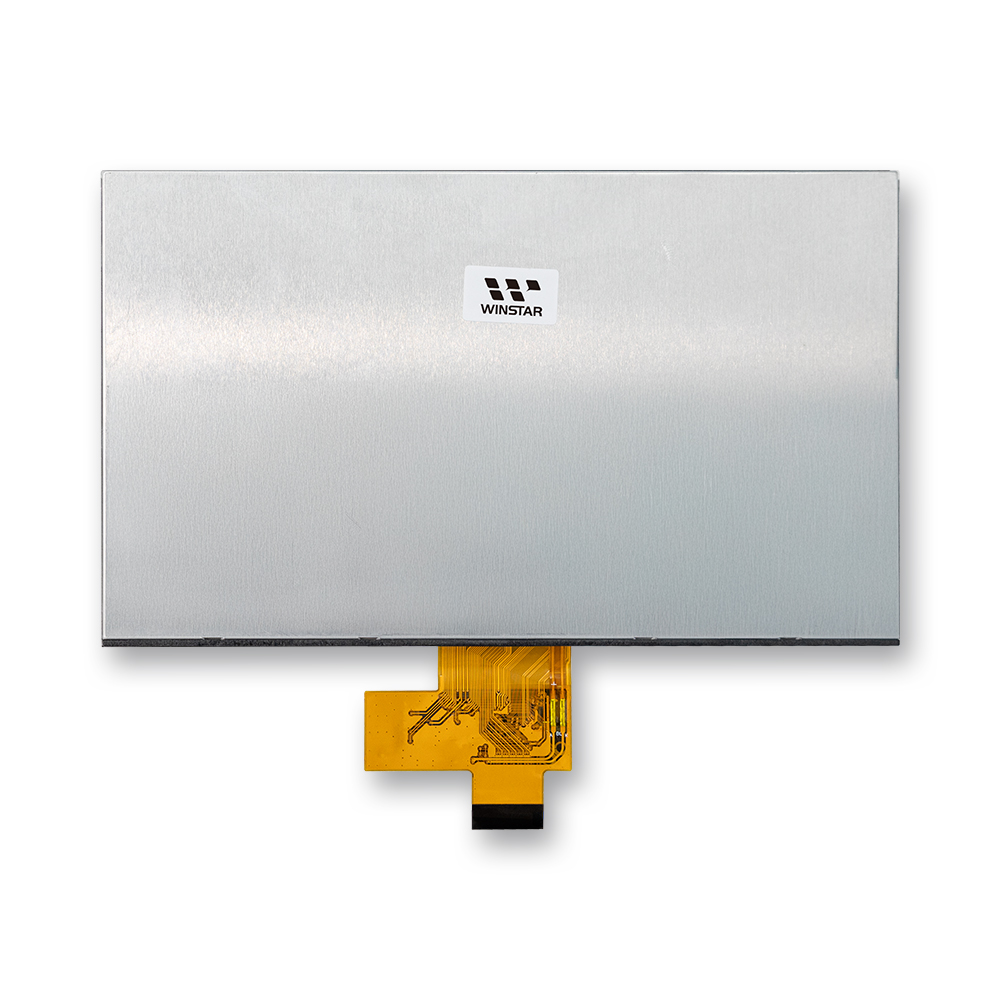

WF70D5SWAHMNN0は、1024×600解像度、4-lane MIPI DSIインターフェース対応の7インチ 広温度対応 高輝度 IPS TFT液晶ディスプレイです。JD9165BAドライバICを搭載しています。
輝度は1300 cd/m²（Typ.）、コントラスト比は1000:1です。IPSパネルにより、広視野角（80/80/80/80°、Typ.）を実現しています。モジュール外形寸法は169.9 × 103.4 × 5.6 mm、有効表示領域は154.2144 × 85.92 mmです。
動作温度範囲は-30℃～+85℃、保存温度範囲は-40℃～+90℃です。ロジック電源電圧は1.8V（Typ.）です。

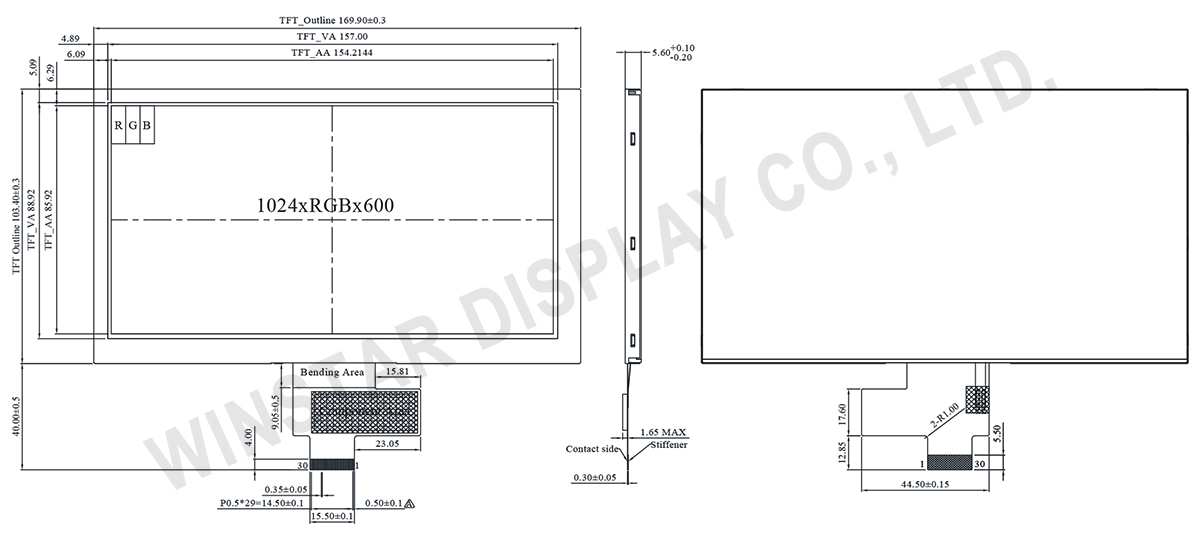

外形図
製品仕様
規格説明
| 項目 | 仕様 | 単位 |
|---|---|---|
| サイズ (対角線) | 7.0 | インチ |
| ドットマトリックス(解像度) | 1024 × RGB × 600(TFT) | dots |
| モジュールサイズ | 169.9(W) × 103.4(H) ×5.6(D) | mm |
| 有効エリア | 154.2144 × 85.92 | mm |
| ドットピッチ | 0.1506 × 0.1432 | mm |
| LCDタイプ | TFT, 黒色, 透過型 | |
| 視野角度 | 80/80/80/80 | |
| TFT ドライバIC | JD9165BA | |
| TFT インターフェイス | 4-Lanes MIPI | |
| バックライトタイプ | LED・ノーマリ・ホワイト | |
| タッチパネル | タッチパネル無し | |
| 表面処理 | アンチグレア | |
絶対最大定格
| 項目 | 記号 | 最小値 | 典型値 | 最大値 | 単位 |
|---|---|---|---|---|---|
| 操作温度 | TOP | -30 | － | +85 | ℃ |
| 保存温度 | TST | -40 | － | +90 | ℃ |
電気特性
作業条件
| 項目 | 記号 | 最小値 | 典型値 | 最大値 | 単位 |
|---|---|---|---|---|---|
| 電源電圧 | VDD | 1.71 | 1.8 | 1.89 | V |
| アナログ電源 | AVDD | - | 11 | - | V |
| TFT VGH 電圧 | VGH | 19.5 | 20 | 20 | V |
| TFT VGL 電圧 | VGL | -8.5 | -8 | -7.5 | V |
| TFT Vcom 電圧 | VCOMIN | - | 4.9 | - | V |
| 電源電流 | IDD | - | 14 | 22 | mA |
| アナログ電源電流 | IAVDD | - | 18.5 | - | mA |
| TFT VGH 電流 | IVGH | - | 1.5 | - | mA |
| TFT VGL 電流 | IVGL | - | 1.5 | - | mA |
| TFT Vcom 電流 | IVCOMIN | - | 1 | - | uA |
LCD駆動条件
| パラメーター | 記号 | 最小値 | 典型値 | 最大値 | 単位 |
|---|---|---|---|---|---|
| LED 電流 | － | － | 240 | － | mA |
| LED 電圧 | VLED+ | 16.2 | 19.2 | 21.0 | V |
| LEDの寿命 | － | 50,000 | － | － | Hr |
ピン功能定義
1.LCM PIN 定義
| Pin No. | 記号 | 功能定義 |
|---|---|---|
| 1 | VLED+ | LED Anode |
| 2 | VLED+ | LED Anode |
| 3 | VGH | Positive power for TFT |
| 4 | VGL | Negative power for TFT |
| 5 | UPDN | Horizontal inversion |
| 6 | SHLR | Vertical inversion |
| 7 | VLED- | LED Cathode |
| 8 | VLED- | LED Cathode |
| 9 | AVDD | Power for Analog Circuit |
| 10 | GND | Ground |
| 11 | D3P | MIPI data input. |
| 12 | D3N | MIPI data input. |
| 13 | GND | Ground |
| 14 | D2P | MIPI data input. |
| 15 | D2N | MIPI data input. |
| 16 | GND | Ground |
| 17 | CLKP | MIPI clock input |
| 18 | CLKN | MIPI clock input |
| 19 | GND | Ground |
| 20 | D1P | MIPI data input. |
| 21 | D1N | MIPI data input. |
| 22 | GND | Ground |
| 23 | D0P | MIPI data input. |
| 24 | D0N | MIPI data input. |
| 25 | GND | Ground |
| 26 | NC | No connection |
| 27 | RESET | Global reset pin. Active Low to enter Reset State. Normally pull high. Connecting with an RC reset circuit for stability. |
| 28 | VDD(1.8V) | Digital circuit |
| 29 | VDD(1.8V) | Digital circuit |
| 30 | VCOMIN | Common voltage |
