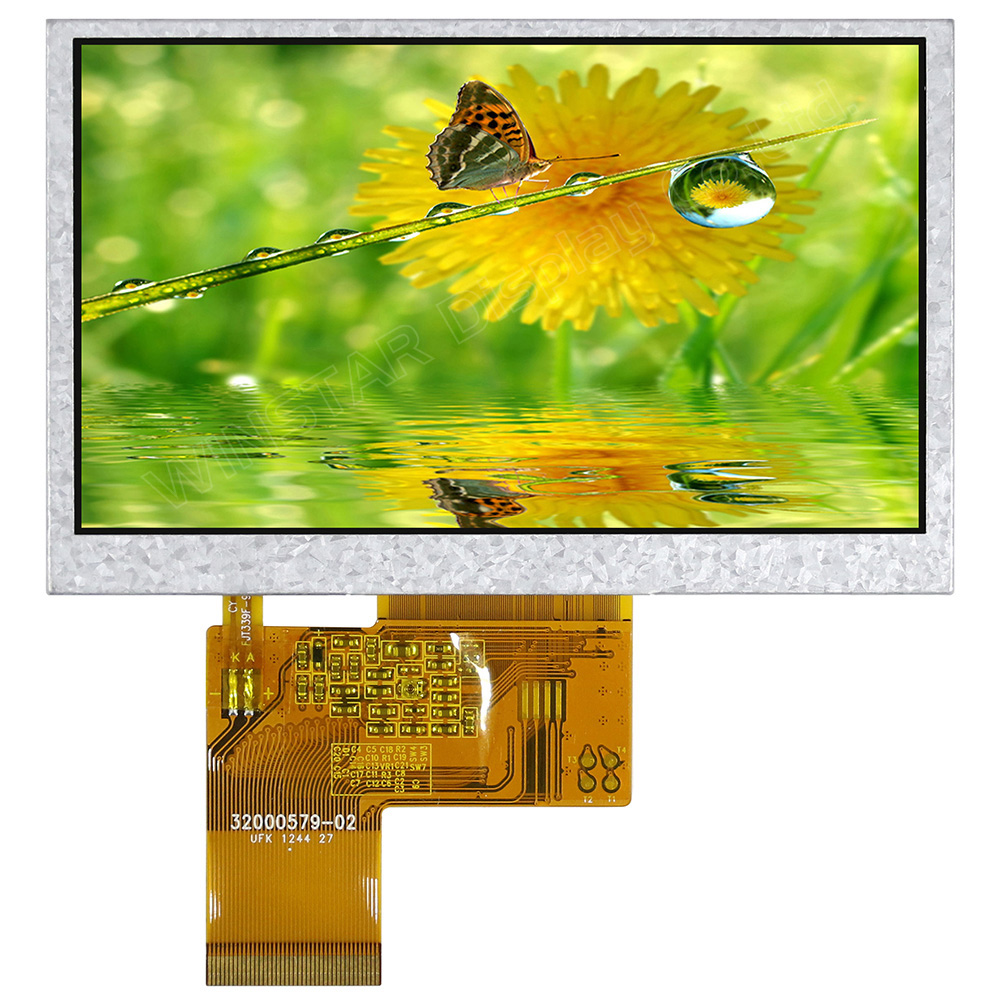

4.3インチ 480x272 ディスプレイ TFT LCD

型番 WF43GTIAEDNN0

►サイズ: 4.3インチ
►解像度: 480 x 272 dots
►視野角: 12H
►インターフェース: RGB
►駆動IC:ILI6480B
►コントロールボード: オプション
►輝度(cd/m²): 500
►スルーホールフレーム: オプション
►タッチパネル: 無

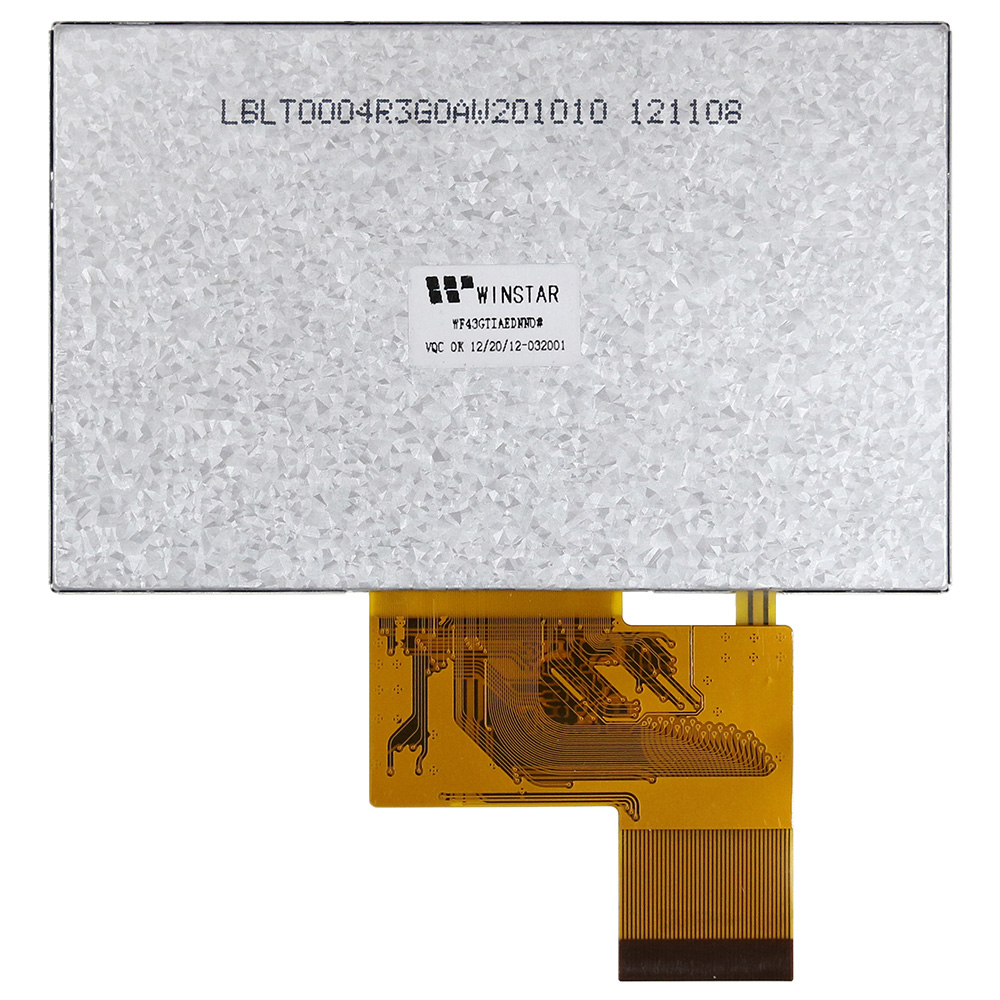

製品情報

WF43GTIAEDNN0 TFT LCDモジュールは、解像度480x272ピクセルのクリアで鮮明な4.3インチの対角線ディスプレイと鮮やかなフルカラー出力を特徴としています。アウトライン寸法は105.5 x 67.2 mmで、アクティブエリアは95.04 x 53.86 mmあり、さまざまなアプリケーションに対応した十分な画面エリアを提供します。このモジュールにはILI6480B ICが組み込まれており、24ビットRGBインターフェースをサポートしています。

このモジュールは、16:9のアスペクト比を誇り、ユーザーに視覚的に楽しい体験を提供します。500ニットの高輝度と500:1の高コントラスト比を備えており、難しい照明条件でも明確で鮮明な画像を保証します。供給電圧は3.0Vから3.5Vまでの範囲で動作し、典型値は3.3Vで、効率的な電力管理を提供します。

さまざまな環境での使用を想定して設計されており、動作温度範囲は-20℃から+70℃までで、保存温度範囲は-30℃から+80℃までです。その多様性から、携帯電子機器、自動車エンターテイメントシステム、家庭用電子機器、産業用機器および計器、安全システムなど、さまざまな用途に優れた選択肢です。

WINSTARの人気の高い4.3インチTFTモジュールに関するさらなるお問い合わせは、お気軽にオンラインでお問い合わせください。

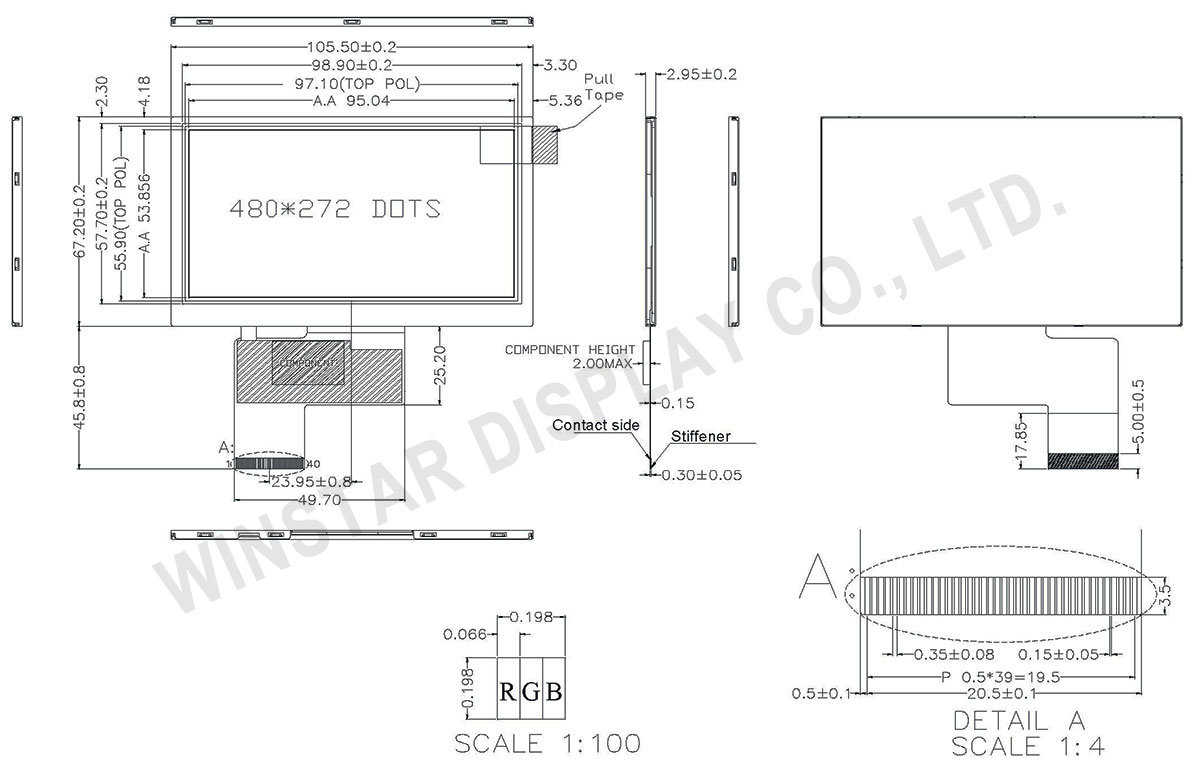

外形図

4.3 inch 480x272 Color TFT Display Module - WF43GTIAEDNN0

製品仕様

規格説明

項目 仕様 単位
サイズ(対角線) 4.3 インチ
ドットマトリクス(解像度) 480 × RGB × 272 (TFT) dots
モジュールサイズ 105.5(W) × 67.2(H) × 2.95(D) mm
有効エリア 95.04 × 53.86 mm
ドットピッチ 0.066 × 0.198 mm
LCDタイプ TFT・ノーマリ・ホワイト・透過型
視野角 12時方向
グレースケール反転 6時方向
画面アスペクト比 16:9
バックライトタイプ LED・ノーマリ・ホワイト
タッチパネルタイプ タッチパネル無し
表面 アンチグレア

絶対最大定格

項目 記号 最小値 典型値 最大値 単位
動作温度 TOP -20 - +70
保存温度 TST -30 - +80

電気特性

項目 記号 条件 最小値 典型値 最大値 単位
ロジック電源電圧 VCC - 3.0 3.3 3.5 V
デジタル動作電流 Icc - - 17 25 mA

ピン功能定義

NO 記号 説明
1 VLED- Power for LED backlight cathode
2 VLED+ Power for LED backlight anode
3 GND Power ground
4 VCC Power voltage
5 R0 Red data (LSB)
6~11 R1~R6 Red data
12 R7 Red data (MSB)
13 G0 Green data (LSB)
14~19 G1~G6 Green data
20 G7 Green data (MSB)
21 B0 Blue data (LSB)
22~27 B1~B6 Blue data
28 B7 Blue data (MSB)
29 GND Power ground
30 CLK Pixel clock
31 DISP Display on/off
32~33 NC No connection
34 DE Data Enable
35 NC No connection
36 GND Power ground
37~40 NC No connection
