製品情報

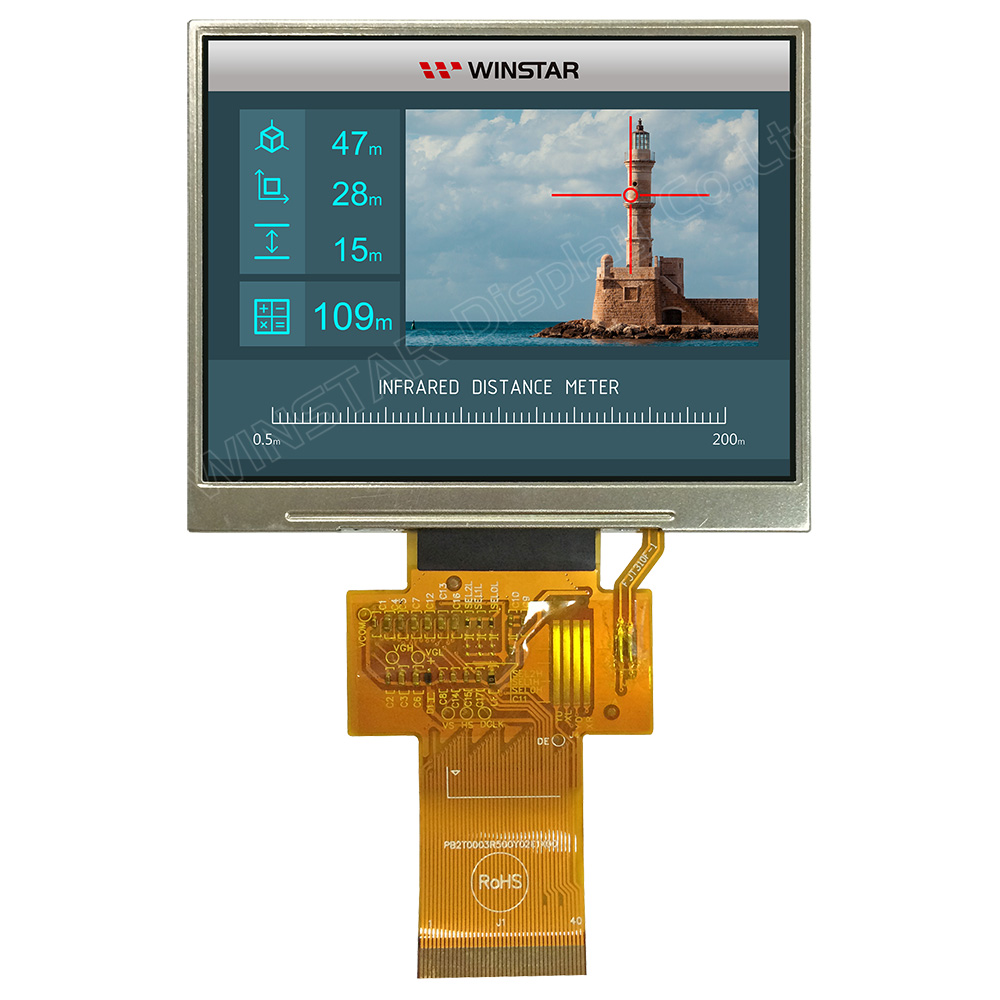

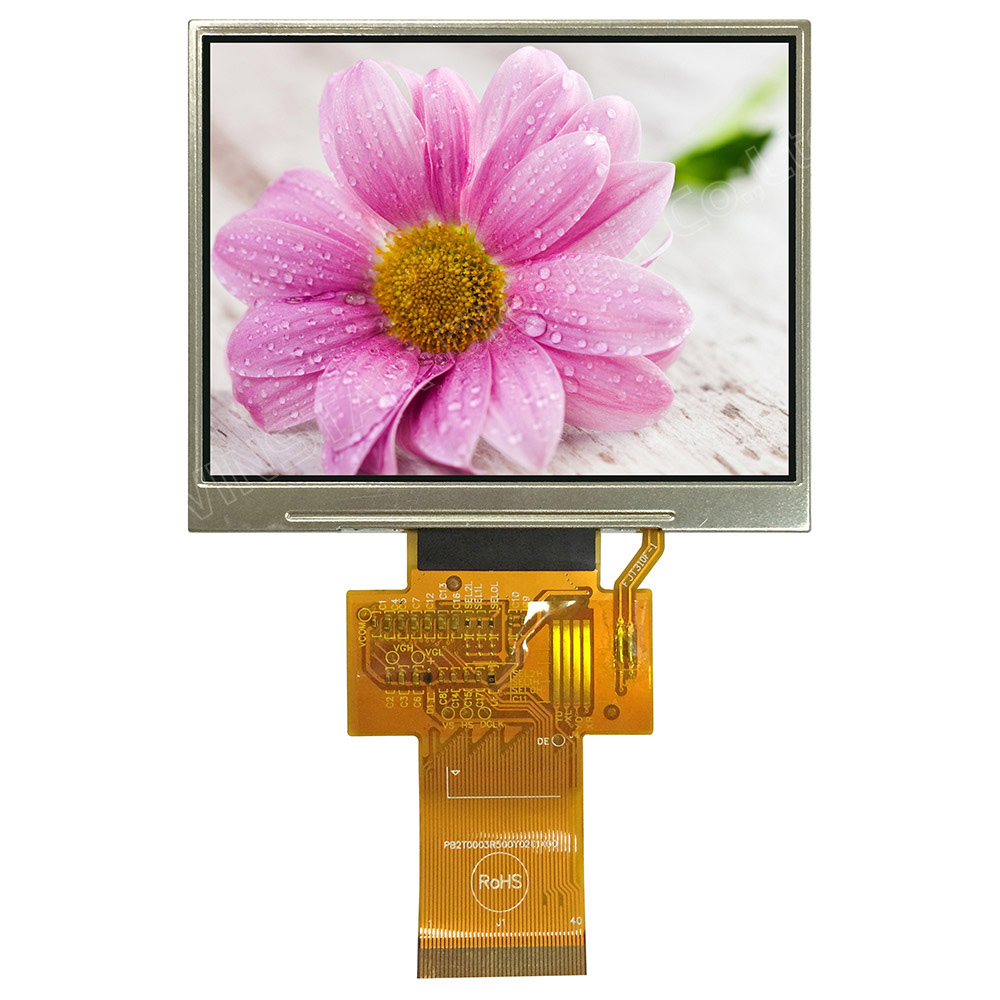

WF35RTIACDNNBは、320×240ドットのQVGA表示に対応した3.5インチ液晶モジュールです。SSD2119または同等ICを搭載し、組み込み機器や産業機器向けの3.5インチ液晶ディスプレイとして、柔軟なシステム設計に対応します。対応インターフェースは8-bit/16-bit CPU、SPI+RGB、SPIで、電源電圧（VCI）は2.5V～3.6V、標準値は3.0Vです。
本3.5インチ液晶は、TN方式・ノーマリーホワイト・透過型のTFT-LCDパネルを採用し、表面にはアンチグレア処理を施しています。視野角方向は12時方向、グレースケール反転方向は6時方向で、アスペクト比は4:3です。さらに、横長表示（ランドスケープ）設計と400cd/m²の標準輝度により、コンパクトなHMI、制御パネル、各種組み込み機器の表示用途に適しています。
WF35RTIACDNNBのモジュール外形寸法は76.84 × 63.84 × 3.27 mm、有効表示エリアは70.08 × 52.56 mmです。タッチパネルは非搭載で、動作温度範囲は-20℃～+70℃、保存温度範囲は-30℃～+80℃に対応しています。安定した表示性能と多様なインターフェース対応により、産業機器、医療機器、携帯型端末、セルフサービス機器向けの3.5インチ液晶モジュールとしてご活用いただけます。

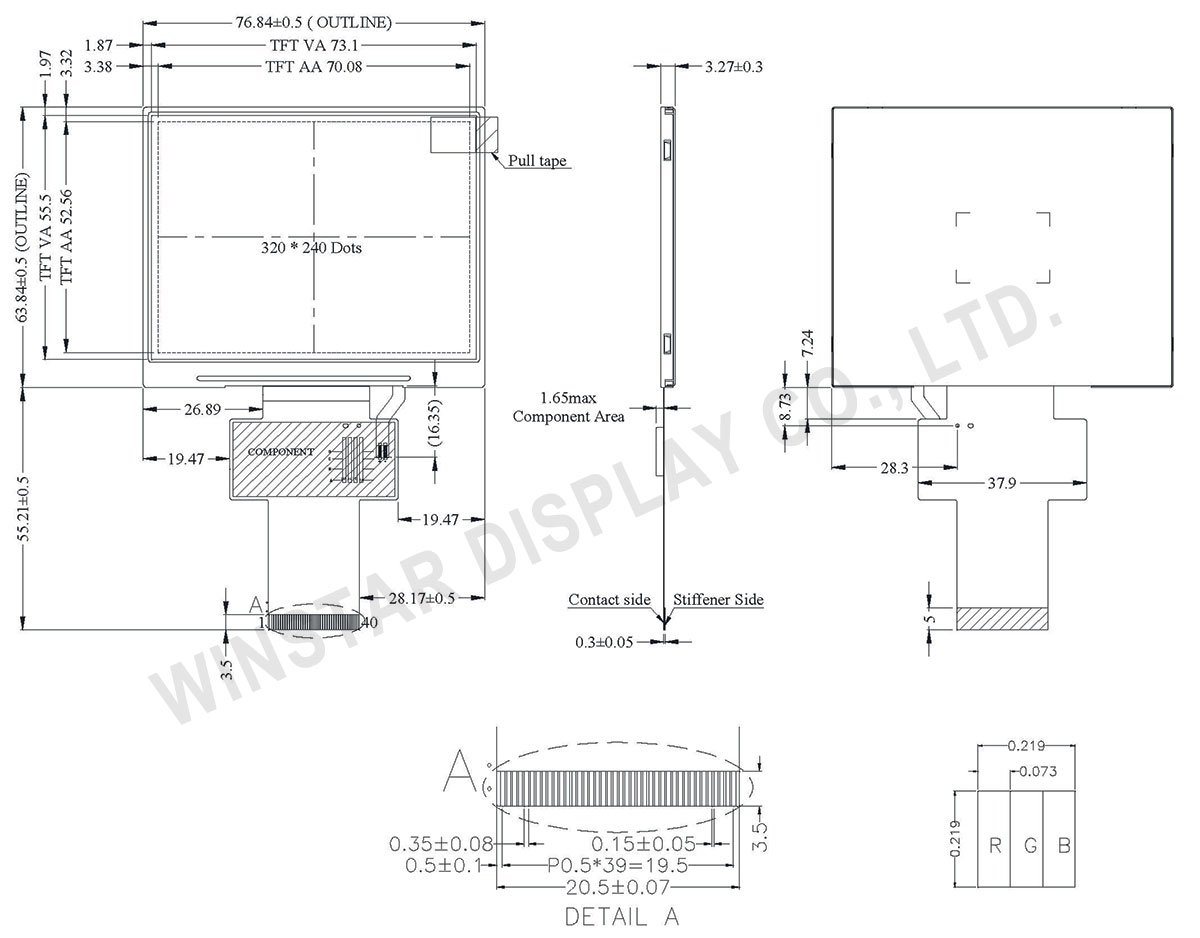

外形図
製品仕様
規格説明
| 項目 | 仕様 | 単位 |
|---|---|---|
| サイズ(対角線) | 3.5 | インチ |
| ドットマトリクス(解像度) | 320 × RGB × 240 (TFT) | dots |
| モジュールサイズ | 76.84(W) × 63.84(H) × 3.27(D) | mm |
| 有効エリア | 70.08 × 52.56 | mm |
| ドットピッチ | 0.073 × 0.219 | mm |
| LCDタイプ | TFT・ノーマリ・ホワイト・透過型 | |
| 視野角 | 12時方向 | |
| グレースケール反転 | 6時方向 | |
| インターフェイス | 8-bit/16-bit CPU or option other mode (build in controller) | |
| アスペクト率 | 4:3 | |
| バックライトタイプ | LED・ノーマリ・ホワイト | |
| IC | SSD2119 | |
| タッチパネルタイプ | タッチパネル無し | |
| 表面 | アンチグレア | |
絶対最大定格
| 項目 | 記号 | 最小値 | 典型値 | 最大値 | 単位 |
|---|---|---|---|---|---|
| 動作温度 | TOP | -20 | - | 70 | ℃ |
| 保存温度 | TST | -30 | - | 80 | ℃ |
電気特性
| 項目 | 記号 | 最小値 | 典型値 | 最大値 | 単位 |
|---|---|---|---|---|---|
| 電源電流 | VCI | 2.5 | 3.3 | 3.6 | V |
| IOピンの電源端子 | VDDIO | 1.4 | 3.3 | 3.6 | V |
| 消費電流 | IVCI+IVDDIO | - | - | 10 | mA |
| Dot clock | DCK | - | 5.5 | 8.2 | MHz |
ピン功能定義
| NO | 記号 | 説明 |
|---|---|---|
| 1 | VCI | Booster input voltage pin |
| 2 | VCI | Booster input voltage pin |
| 3 | VSS | Ground |
| 4 | VDDIO | Voltage input pin for logic |
| 5 | VSS | Ground |
| 6 | RESET | Reset Signal pin (“Low” is enable) |
| 7 | DC/SDC | Data or Command select PIN. |
| 8 | E/RD | 6800 system: E(enable signal) 8080 system : RD(read strobe signal) Serial mode: Not use and should be connected to VDDIO or VSS |
| 9 | WR | 6800 system : RW (indicates read cycle when high ,write cycle when low) 8080 system : WR (write strobe signal) |
| 10 | CS | Chip select |
| 11 | SCL | Serial Clock. |
| 12 | SD0 | Serial Data output |
| 13 | SDI | Serial Data Input |
| 14 | WSYNC | Ram write synchronization output. Leave it OPEN when not used. |
| 15~32 | D17~D0 | Data bus |
| 33 | VSS | Ground |
| 34 | DOTCLK | Dot-clock signal and oscillator source |
| 35 | HSYNC | Line Synchronous Signal |
| 36 | VSYNC | Frame Synchronous Signal |
| 37 | DE | Display enable pin for controller |
| 38 | VSS | Ground |
| 39~42 | PS0~PS3 | Interface select PIN |
| 43 | VSS | Ground |
| 44~47 | NC | NC |
| 48 | VSS | Ground |
| 49 | LEDK | Backlight LED Cathode |
| 50 | LEDA | Backlight LED Anode. |
| PS3 | PS2 | PS1 | PS0 | Interface Mode | Data bus input |
|---|---|---|---|---|---|
| 0 | 0 | 0 | 0 | 16-bit 6800 parallel interface | D[17:10],D[8:1] |
| 0 | 0 | 0 | 1 | 8-bit 6800 parallel interface | D[17:10] |
| 0 | 0 | 1 | 0 | 16-bit 8080 parallel interface | D[17:10],D[8:1] |
| 0 | 0 | 1 | 1 | 8-bit 8080 parallel interface | D[17:10] |
| 0 | 1 | 0 | 0 | 9-bit generic D[9:16] (262k colour) + 3-wire SPI If 65K color, D12 shorts to D17 internally | |
| 0 | 1 | 0 | 1 | 16-bit generic (262k colour) + 3-wire SPI | |
| 0 | 1 | 1 | 0 | 18-bit generic (262k colour) + 3-wire SPI | |
| 0 | 1 | 1 | 1 | 6-bit generic D[8:3] (262k colour) + 3-wire SPI | |
| 1 | 0 | 0 | 0 | 18-bits 6800 parallel interface | D[17:0] |
| 1 | 0 | 0 | 1 | 9-bits 6800 parallel interface | D[17:9] |
| 1 | 0 | 1 | 0 | 18-bits 8080 parallel interface | D[17:0] |
| 1 | 0 | 1 | 1 | 9-bits 8080 parallel interface | D[17:9] |
| 1 | 1 | 1 | 0 | 3-wire SPI | |
| 1 | 1 | 1 | 1 | 4-wire SPI |
