製品情報

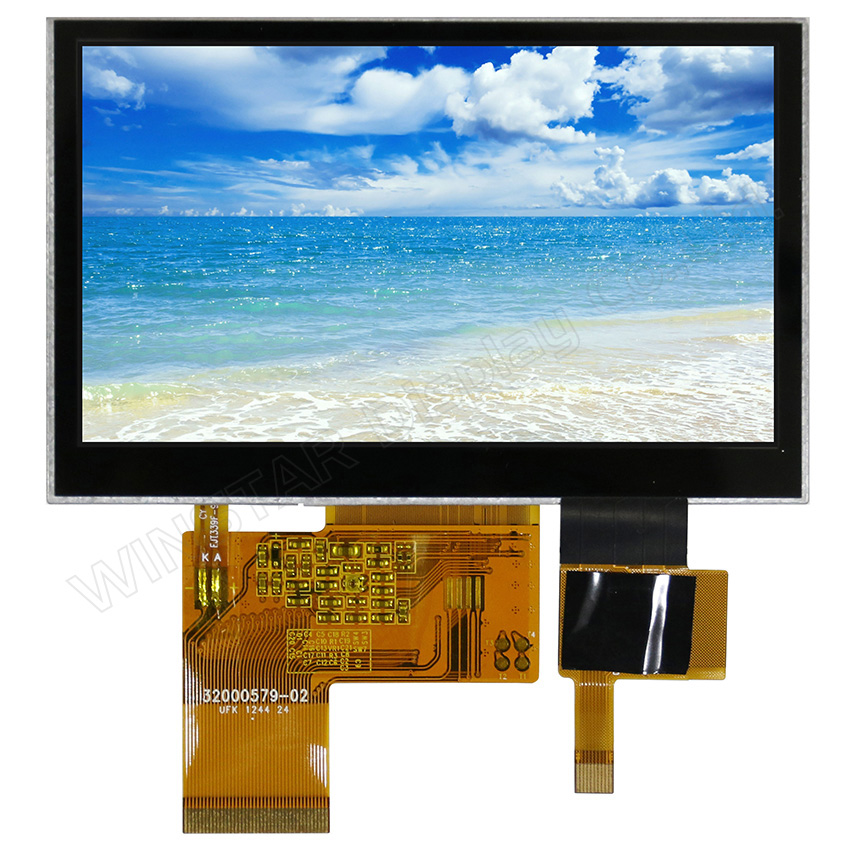

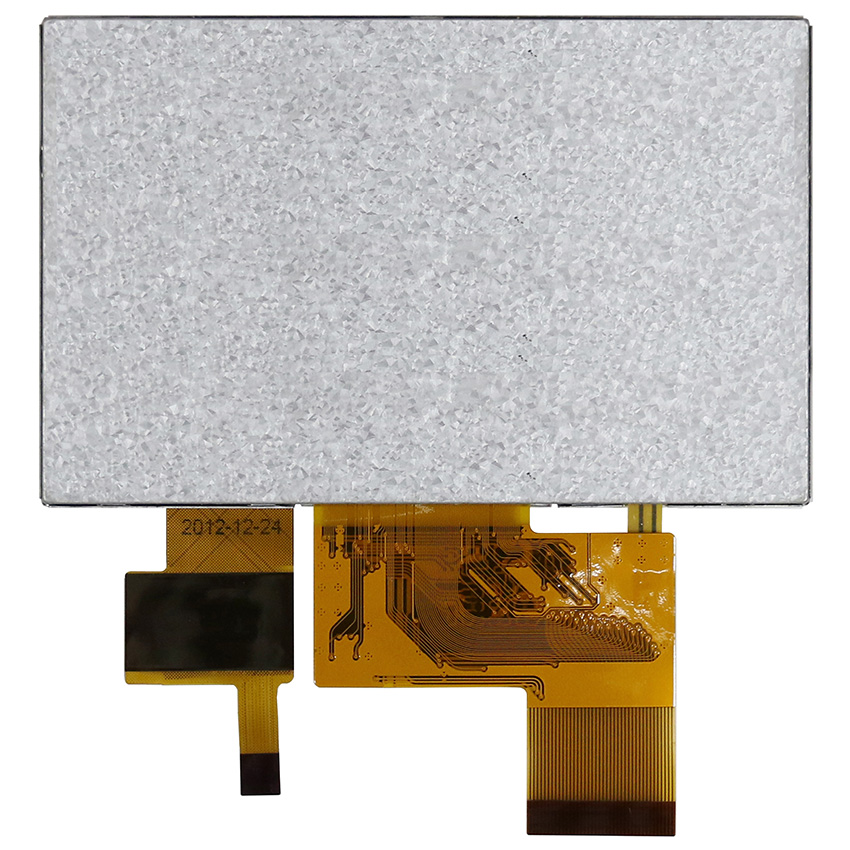

WF43GTIAEDNGD TFT LCD モジュールは、4.3インチの対角線ディスプレイで、静電容量式タッチパネル（PCAP）と解像度480x272ピクセルを備え、鮮やかなフルカラーの出力を提供します。アウトライン寸法は105.5 x 67.2 mmで、アクティブエリアは95.04 x 53.86 mmであり、さまざまなアプリケーションに対応した十分な画面領域を提供します。このモジュールはILI6480B ICを使用して構築され、24ビットRGBインターフェイスをサポートしています。
モジュールには、ILI2130ドライバICを搭載した静電容量式タッチパネル（PCAP）が付属しており、I2Cインターフェースと5点タッチ機能をサポートしています。アスペクト比16:9を誇り、400ニットの輝度と500:1のコントラスト比で、ユーザーに視覚的に快適な体験を提供します。3.0Vから3.5Vの電源電圧で動作し、典型的な値は3.3Vであり、効率的な電源管理を提供します。
さまざまな環境での動作を設計されたこのモジュールは、-20℃から+70℃の温度範囲内で動作し、-30℃から+80℃までのストレージ機能を備えています。この4.3インチのTFT LCDは、高品質でカラフルな画像の表示を必要とする組み込みシステム、産業用デバイス、セキュリティ、および携帯機器に使用できます。
WINSTARの人気商品である4.3インチTFTモジュールに関するさらなるお問い合わせは、オンラインでお気軽にお問い合わせください。

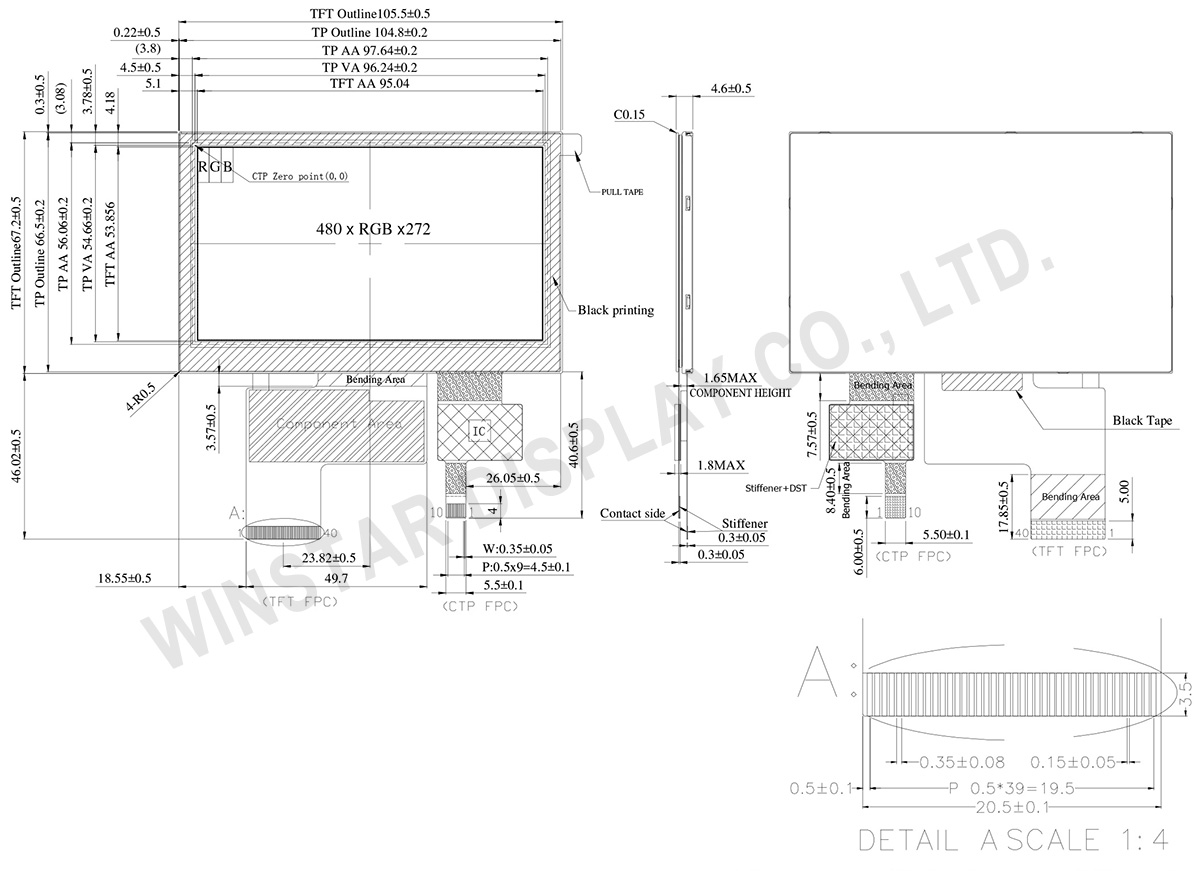

外形図
製品仕様
規格説明
| 項目 | 仕様 | 単位 |
|---|---|---|
| サイズ(対角線) | 4.3 | インチ |
| ドットマトリクス(解像度) | 480 × RGB × 272 (TFT) | dots |
| モジュールサイズ | 105.5(W) × 67.2(H) × 4.6(D) | mm |
| 有効エリア | 95.04 × 53.86 | mm |
| ドットピッチ | 0.066 × 0.198 | mm |
| LCDタイプ | TFT・ノーマリ・ホワイト・透過型 | |
| 視野角 | 12時方向 | |
| グレースケール反転 | 6時方向 | |
| TFT ドライバIC | ILI6480B | |
| TFT インターフェイス | 24-bit RGB | |
| 画面アスペクト比 | 16:9 | |
| バックライトタイプ | LED・ノーマリ・ホワイト | |
| PCAP FW バージョン | 0x07.0x00.0x00.0x00.0x01.0x0C.0x11.0x43 | |
| PCAP IC | ILI2130 または同等 | |
| PCAP インターフェイス | I2C | |
| PCAP 解像度 | 16384*16384 | |
| タッチパネルタイプ | 静電容量方式タッチパネル (PCAP) | |
| 表面 | グレア | |
絶対最大定格
| 項目 | 記号 | 最小値 | 典型値 | 最大値 | 単位 |
|---|---|---|---|---|---|
| 動作温度 | TOP | -20 | － | +70 | ℃ |
| 保存温度 | TST | -30 | － | +80 | ℃ |
電気特性
| 項目 | 記号 | 条件 | 最小値 | 典型値 | 最大値 | 単位 |
|---|---|---|---|---|---|---|
| LCM電源電圧 | VCC | -- | 3.0 | 3.3 | 3.5 | V |
| LCM電源電流 | Icc | -- | -- | 17 | 25 | mA |
| PCAP電源電圧 | VDDT | -- | 3.0 | 3.3 | 3.6 | V |
| ICTP | -- | -- | 52 | 78 | mA |
ピン功能定義
1.LCM PIN 定義
| Pin | 記号 | 説明 |
|---|---|---|
| 1 | VLED- | Power for LED backlight cathode |
| 2 | VLED+ | Power for LED backlight anode |
| 3 | GND | Power ground |
| 4 | VCC | Power voltage |
| 5 | R0 | Red data (LSB) |
| 6 | R1 | Red data |
| 7 | R2 | Red data |
| 8 | R3 | Red data |
| 9 | R4 | Red data |
| 10 | R5 | Red data |
| 11 | R6 | Red data |
| 12 | R7 | Red data (MSB) |
| 13 | G0 | Green data (LSB) |
| 14 | G1 | Green data |
| 15 | G2 | Green data |
| 16 | G3 | Green data |
| 17 | G4 | Green data |
| 18 | G5 | Green data |
| 19 | G6 | Green data |
| 20 | G7 | Green data (MSB) |
| 21 | B0 | Blue data (LSB) |
| 22 | B1 | Blue data |
| 23 | B2 | Blue data |
| 24 | B3 | Blue data |
| 25 | B4 | Blue data |
| 26 | B5 | Blue data |
| 27 | B6 | Blue data |
| 28 | B7 | Blue data (MSB) |
| 29 | GND | Power ground |
| 30 | CLK | Pixel clock |
| 31 | DISP | Display on/off |
| 32 | NC | No connection |
| 33 | NC | No connection |
| 34 | DE | Data Enable |
| 35 | NC | No connection |
| 36 | GND | Power ground |
| 37 | NC | No connection |
| 38 | NC | No connection |
| 39 | NC | No connection |
| 40 | NC | No connection |
2. PCAP PIN 定義
| Pin | 記号 | 説明 |
|---|---|---|
| 1 | VSS | Ground for analog circuit |
| 2 | VDDT | Power Supply : +3.3V |
| 3 | SCL | I2C clock input |
| 4 | NC | No connect |
| 5 | SDA | I2C data input and output |
| 6 | NC | No connect |
| 7 | /RST | External Reset, Low is active |
| 8 | NC | No connect |
| 9 | /INT | External interrupt to the host |
| 10 | VSS | Ground for analog circuit |
