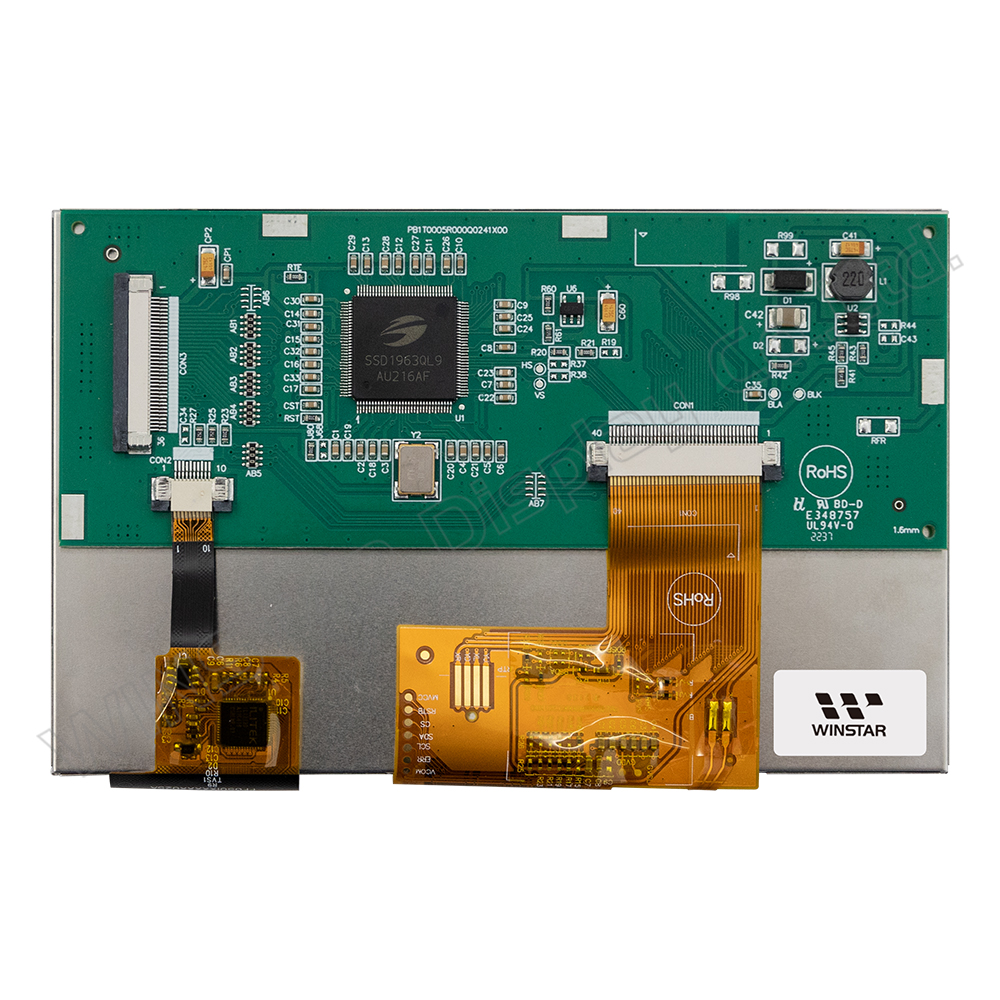

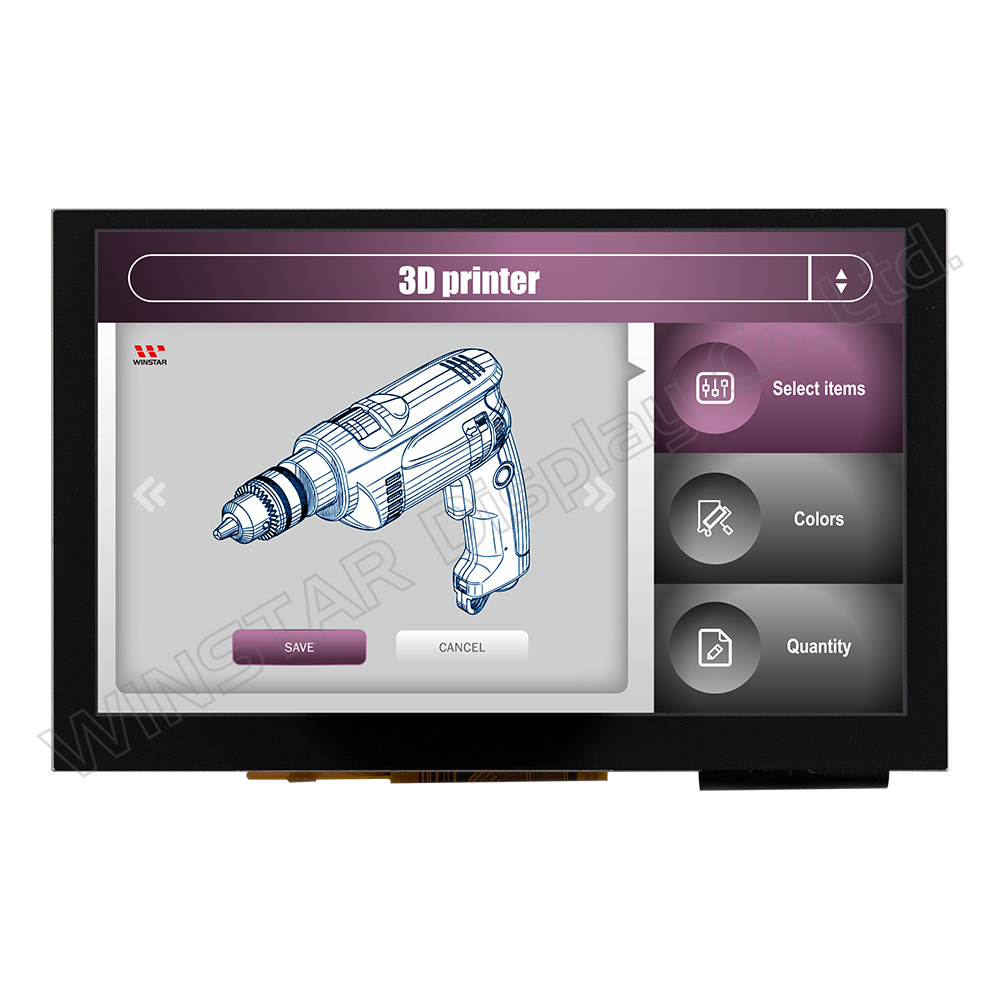

WF50FTYFGDBGAは、コントローラーボードを備えた5インチTFT LCDです。内蔵のSSD1963コントローラーICと8080 MPUインターフェース用の36ピン定義を特徴としています。8/16ビット6800インターフェースもジャンパー設定を通じて選択できます。ピン33から36はバックライト供給用に指定されており、追加のバックライト回路を設計する必要がありません。
このモジュールは800×480ピクセルの解像度、400 cd/m²の輝度、および1000:1のコントラスト比を持ち、画像の鮮明さを向上させます。寸法は120.7 x 75.8 mmで、有効領域は108.0 × 64.8 mmです。ディスプレイはグレア表面を特徴とし、IPS技術により上下左右80度の広視野角を提供します。
さらに、WF50FTYFGDBGAにはILI2130ドライバーICによって駆動されるPCAPタッチパネルが含まれており、I2Cインターフェースおよび5点タッチ機能をサポートし、ユーザーのインタラクションと体験を向上させます。
LCM (VDD)の供給電圧は3.1Vから3.6V（典型値：3.3V）の範囲です。このディスプレイは-20℃から+70℃の温度範囲で動作でき、保存温度範囲は-30℃から+80℃です。
外形図
製品仕様
規格説明
| 項目 | 仕様 | 単位 |
|---|---|---|
| 表示サイズ(対角線) | 5.0 | インチ |
| 解像度 | 800 × 3(RGB) × 480 | dots |
| モジュールサイズ | 120.7 × 75.8 × 8.76 (Max) | mm |
| 有効エリア (AA) | 108.0 × 64.8 | mm |
| ドットピッチ | 0.135 × 0.135 | mm |
| LCDタイプ | TFT, ノーマルブラック, 透過型 | |
| 視野角 | 80/80/80/80 | |
| 画面アスペクト比 | 5:3 | |
| バックライトタイプ | LED・ノーマリ・ホワイト | |
| コントローラー IC | SSD1963 | |
| TFT インターフェイス | Digital 8080 family MPU 8bit/16bit | |
| PCAP IC | ILI2130 或いは互換性IC | |
| PCAP インターフェイス | I2C | |
| PCAP FW バージョン | 0x07.0x00.0x00.0x00.0xA1.0x25.0x50.0x00 | |
| PCAP 解像度 | 16384*16384 | |
| タッチパネル | 静電容量方式タッチパネル (PCAP) | |
| 表面処理 | グレア | |
最大绝对额定值
| 项目 | 符号 | 最小值 | 典型值 | 最大值 | 单位 |
|---|---|---|---|---|---|
| 動作温度 | TOP | -20 | － | +70 | ℃ |
| 保存温度 | TST | -30 | － | +80 | ℃ |
电气特性
| 项目 | 符号 | 最小值 | 典型值 | 最大值 | 单位 |
|---|---|---|---|---|---|
| LCM電源電圧 | VDD | 3.1 | 3.3 | 3.6 | V |
| LCM電源電流 | IDD | - | 76 | 114 | mA |
ピン功能定義
| Pin | 記号 | 説明 |
|---|---|---|
| 1 | GND | System round pin of the IC. Connect to system ground. |
| 2 | VDD | Power Supply : +3.3V |
| 3 | BL_E | Backlight control signal , H: On \ L: Off |
| 4 | D/C | Data/Command select |
| 5 | WR | Write strobe signal |
| 6 | RD | Read strobe signal |
| 7 | DB0 | Data bus |
| 8 | DB1 | Data bus |
| 9 | DB2 | Data bus |
| 10 | DB3 | Data bus |
| 11 | DB4 | Data bus |
| 12 | DB5 | Data bus |
| 13 | DB6 | Data bus |
| 14 | DB7 | Data bus |
| 15 | DB8 | Data bus (When select 8bits mode, this pin is NC) |
| 16 | DB9 | Data bus (When select 8bits mode, this pin is NC) |
| 17 | DB10 | Data bus (When select 8bits mode, this pin is NC) |
| 18 | DB11 | Data bus (When select 8bits mode, this pin is NC) |
| 19 | DB12 | Data bus (When select 8bits mode, this pin is NC) |
| 20 | DB13 | Data bus (When select 8bits mode, this pin is NC) |
| 21 | DB14 | Data bus (When select 8bits mode, this pin is NC) |
| 22 | DB15 | Data bus (When select 8bits mode, this pin is NC) |
| 23 | NC | No connection |
| 24 | PCAP_INT | PCAP_ External interrupt to the host |
| 25 | CS | Chip select |
| 26 | RST | Hardware reset |
| 27 | NC | No connection |
| 28 | NC | No connection |
| 29 | PCAP_SCL | I2C clock input |
| 30 | PCAP_SDA | I2C data input and output |
| 31 | PCAP_RST | PCAP_ External Reset, Low is active |
| 32 | NC | No connection |
| 33 | VLED- | VLED- for B/L LED inverter (GND) |
| 34 | VLED- | VLED- for B/L LED inverter (GND) |
| 35 | VLED+ | VLED+ for B/L LED inverter |
| 36 | VLED+ | VLED+ for B/L LED inverter |
