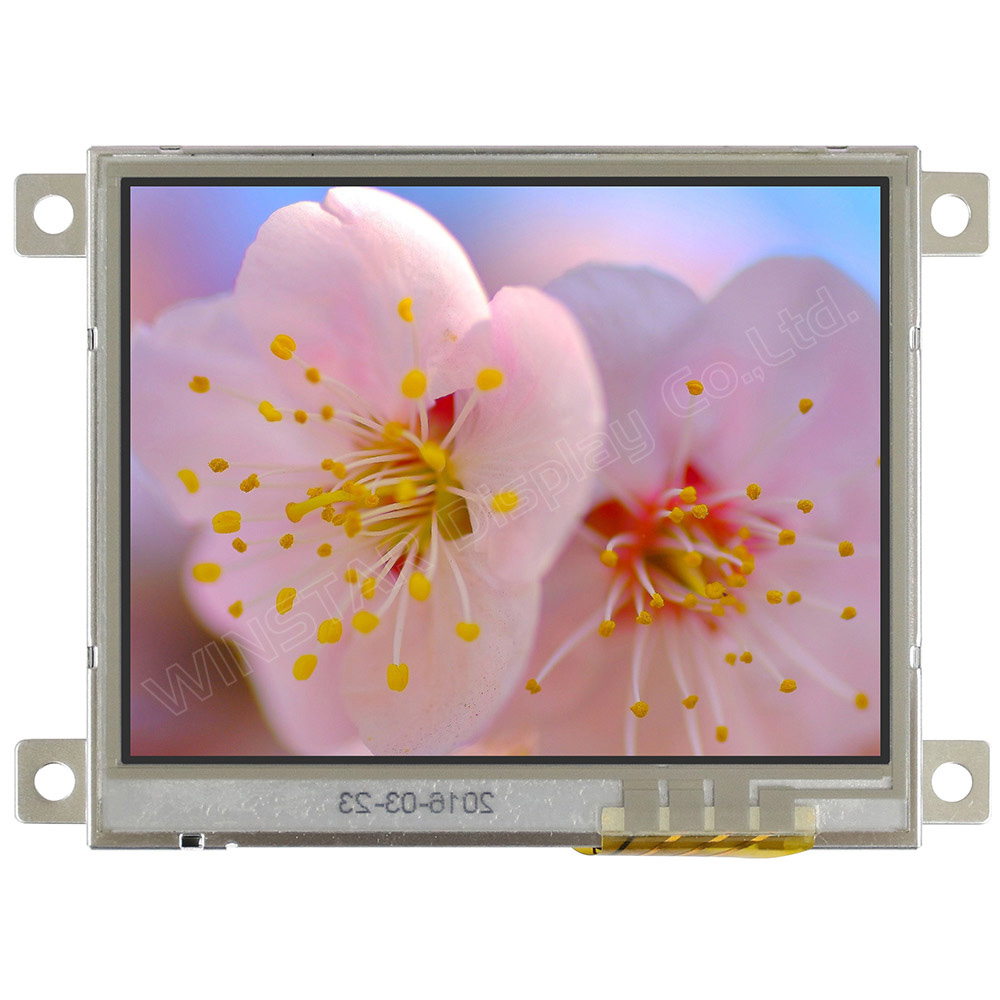

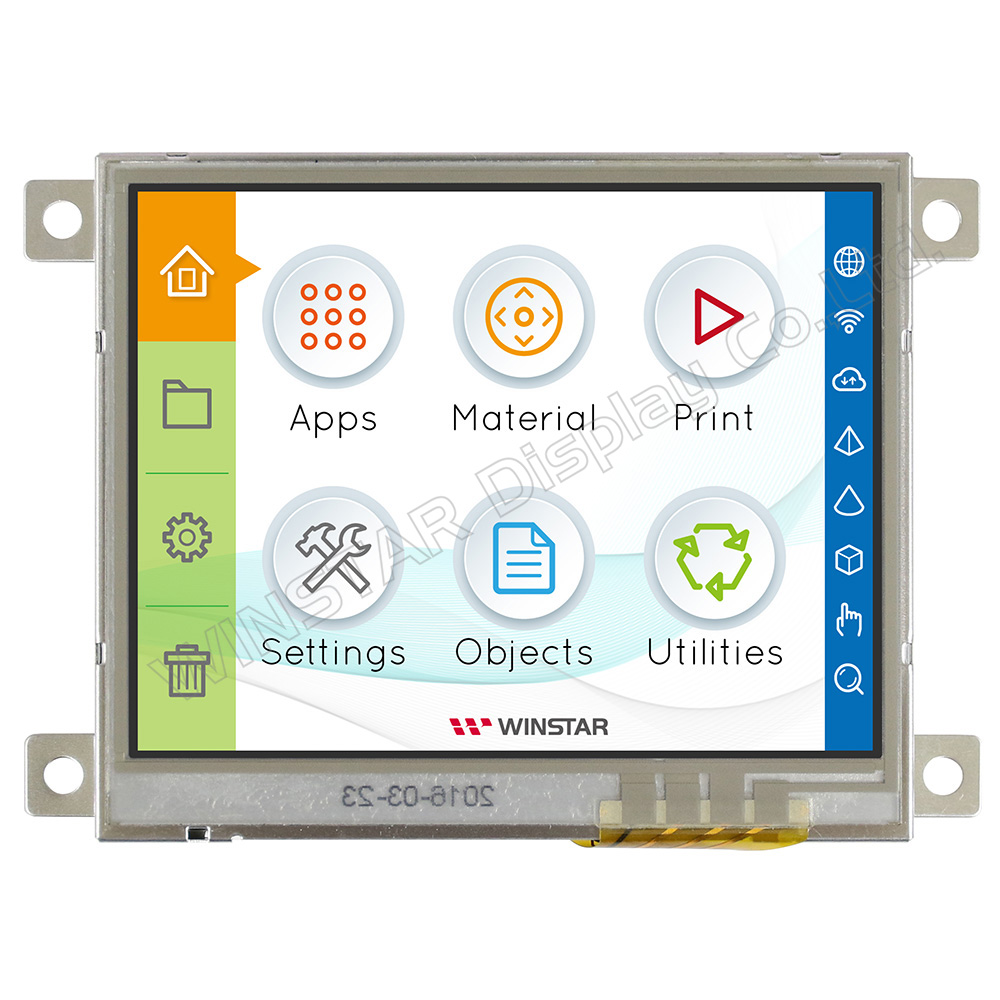

3.5インチ IPS TFT LCDディスプレイモジュール、コントロールボード付き

型番 WF35XTYBCDBN0

►サイズ:3.5インチ
►解像度: 320 x 240 dots
►視野角: IPS
►インターフェース: MCU
►コントローラー IC:SSD1963
►コントロールボード: 有
►輝度(cd/m²): 500
►スルーホールフレーム: 有
►タッチパネル: 無

製品情報

WF35XTYBCDBN0は、コントロールボードを備えた3.5インチTFT LCDディスプレイモジュールで、IPSパネル技術を採用しており、優れた色精度と全方向80°の広視野角を提供します。解像度320x240ピクセル、アスペクト比4:3のこのモジュールは、SSD1963コントローラーボードを内蔵しており、8080 family MPU 8-bitおよび16-bitターフェースオプションの両方をサポートします。また、フレーム貫通ホールがあり、簡単に取り付けや使用が可能です。ピン33から36はバックライト供給用に事前定義されており、追加のバックライト回路設計が不要です。

主な特長:

  • モデルWF35XTYBCDBT0で利用可能な抵抗膜タッチスクリーンオプション、36ピンコネクタから4線信号(X1、Y1、X2、Y2)入力をサポート。
  • モデルWF35XTYBCDBG0で利用可能な静電容量タッチスクリーンオプション、36ピンコネクタからI2C読み書きプロトコル入力をサポート。


動作条件:

  • 動作温度:-20℃〜+70℃
  • 保存温度:-30℃〜+80℃
  • LCM電源電圧:3.0V〜3.3V(標準:3.1V)
  • 輝度:500ニット
  • コントラスト比:800:1(標準値)

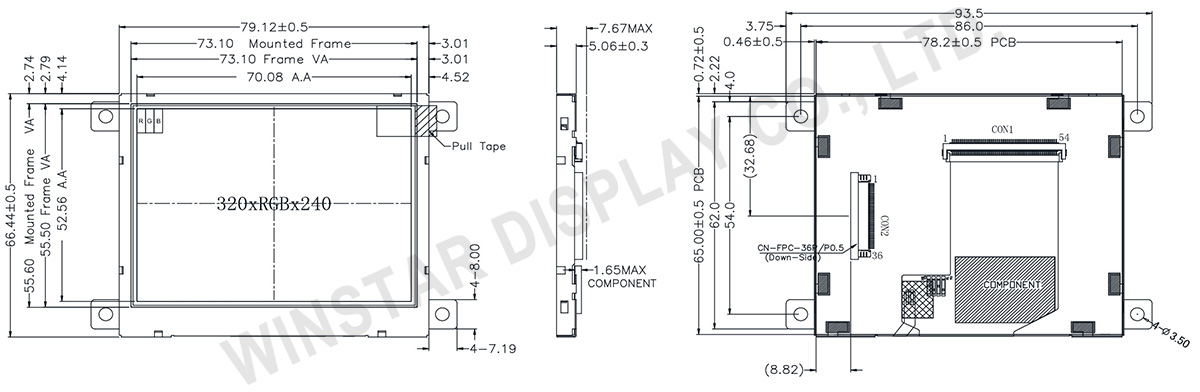

外形図

3.5-inch IPS TFT LCD Display Module with Control Board - WF35QTIBCDBN0

製品仕様

規格説明

項目 仕様 単位
表示サイズ(対角線) 3.5 インチ
ドットマトリクス(解像度) 320 x RGB x 240(TFT) dots
モジュールサイズ 93.5 x 66.44 x 7.67 mm
有効エリア 70.08 x 52.56 mm
ドットピッチ 0.073 x 0.219 mm
LCDタイプ TFT・ノーマリ・ブラック・透過型
視野角 80/80/80/80
アスペクト率 4:3
バックライトタイプ LED・ノーマリ・ホワイト
コントローラー IC SSD1963
インターフェース Digital 8080 family MPU 8bit/16bit
タッチパネルタイプ タッチパネル無し
表面 グレア

絶対最大定格

項目 記号 最小値 典型値 最大値 単位
動作温度 TOP -20 +70
保存温度 TST -30 +80

電気特性

項目 記号 最小値 典型値 最大値 単位
LCM電源電圧 VDD 3.0 3.1 3.3 V
LCM電源電流 IDD 200 300 mA

ピン功能定義

LCM PIN 定義 (CON2)

Pin 記号 説明
1 GND System ground pin of the IC.Connect to system ground.
2 VDD Power Supply : +3.3V
3 BL_E Backlight control signal , H: On \ L: Off
4 D/C Data/Command select
5 WR Write strobe signal
6 RD Read strobe signal
7 DB0 Data bus
8 DB1 Data bus
9 DB2 Data bus
10 DB3 Data bus
11 DB4 Data bus
12 DB5 Data bus
13 DB6 Data bus
14 DB7 Data bus
15 DB8 Data bus (When select 8bits Mode, this pin is NC)
16 DB9 Data bus (When select 8bits Mode, this pin is NC)
17 DB10 Data bus (When select 8bits Mode, this pin is NC)
18 DB11 Data bus (When select 8bits Mode, this pin is NC)
19 DB12 Data bus (When select 8bits Mode, this pin is NC)
20 DB13 Data bus (When select 8bits Mode, this pin is NC)
21 DB14 Data bus (When select 8bits Mode, this pin is NC)
22 DB15 Data bus (When select 8bits Mode, this pin is NC)
23-24 NC No connect
25 CS Chip select
26 RESET Hardware reset
27-32 NC No connect
33-34 VLED- VLED- for B/L LED inverter (GND)
35-36 VLED+ VLED+ for B/L LED inverter (+3.3V)
