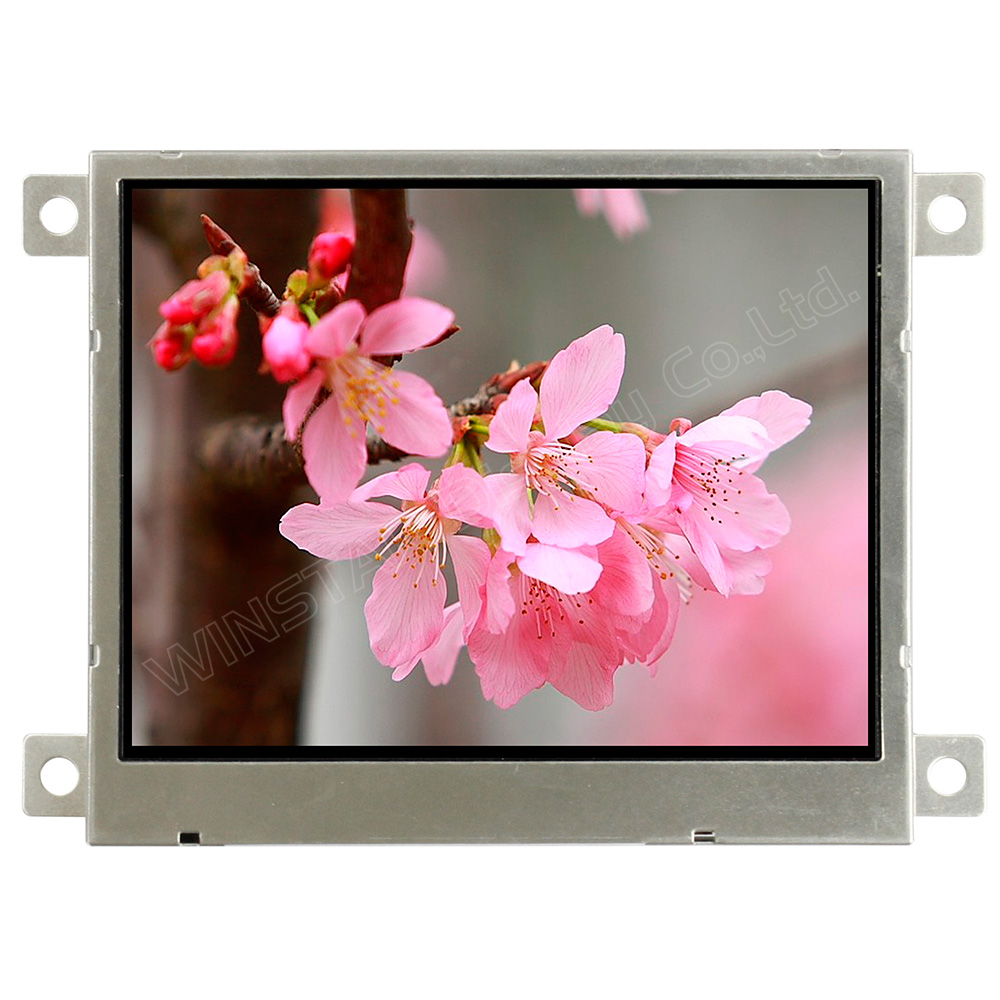

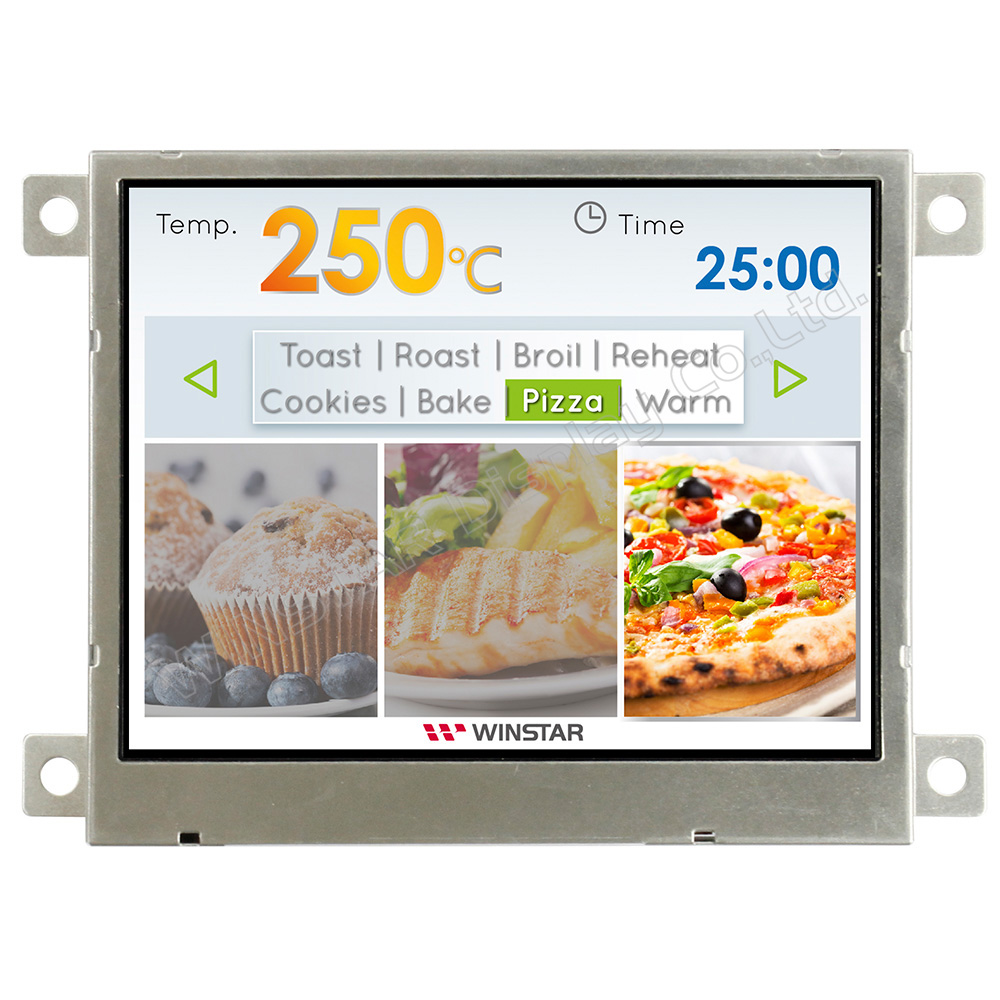

Módulo de pantalla IPS TFT LCD de 3,5 pulgadas con placa de control

Modelo Nº WF35XTYBCDBN0

►Tamaño : 3.5 pulgada
►Resolución : 320 x 240 puntos
►Dirección de la vista : IPS
►Interfaz : MCU
►Controlador IC:SSD1963
►Placa de control : Yes
►Brillo (cd/m²) : 500
►Agujero del bastidor : Yes
►Pantalla táctil : Sin pantalla táctil

Descripción

El WF35XTYBCDBN0 es un módulo de pantalla TFT LCD de 3,5 pulgadas con una placa de control, que cuenta con tecnología de panel IPS para una precisión de color superior y amplios ángulos de visión de 80° en todas las direcciones. Con una resolución de 320x240 píxeles y una relación de aspecto de 4:3, este módulo incluye una placa de controlador SSD1963 y es compatible con opciones de interfaz MPU de 8 bits y 16 bits de la familia 8080. El módulo también presenta agujeros en el marco para un montaje y uso fáciles, y los pines 33 a 36 están predefinidos para el suministro de retroiluminación, eliminando la necesidad de diseñar un circuito adicional de retroiluminación.

Características Principales:

  • Opción de pantalla táctil resistiva disponible con el modelo WF35XTYBCDBT0, que presenta una señal de 4 líneas (X1, Y1, X2, Y2) de entrada desde el conector de 36 pines.
  • Opción de pantalla táctil capacitiva disponible con el modelo WF35XTYBCDBG0, que utiliza el protocolo de lectura/escritura I2C de entrada desde el conector de 36 pines.


Condiciones de Funcionamiento:

  • Temperatura de funcionamiento: -20℃ a +70℃
  • Temperatura de almacenamiento: -30℃ a +80℃
  • Suministro de energía LCM: 3,0V a 3,3V (típico: 3,1V)
  • Brillo: 500 nits
  • Relación de contraste: 800:1 (valor típico)

DIBUJO

3.5-inch IPS TFT LCD Display Module with Control Board - WF35QTIBCDBN0

ESPECIFICACIONES

Especificaciones generales

Elemento Dimensión Unidad
Tamaño 3.5 pulgada
Matriz de puntos 320 × RGB × 240(TFT) dots
Dimensión del módulo 93.5 × 66.44 × 7.67 mm
zona activa 70.08 × 52.56 mm
Distancia entre puntos 0.073 ×0.219 mm
Tipo de LCD TFT, Negro, Transmisivo
Dirección de la vista 80/80/80/80
Relación de aspecto 4:3
Tipo de retroiluminación LED, Blanco
IC de Controlador SSD1963
Interfaz Digital 8080 family MPU 8bit/16bit
Con o sin panel táctil Sin panel táctil
Superficie Deslumbramiento

Valores nominales máximos absolutos

Elemento Símbolo Valor mín. Valor típico Valor máx. Unidad
Temperatura de funcionamiento TOP -20 +70
Temperatura de almacenamiento TST -30 +80

Características electrónicas

Elemento Símbolo Valor mín. Valor típico Valor máx Unidad
Supply Voltage For LCM VDD 3.0 3.1 3.3 V
Supply Current For LCM IDD 50 75 mA

Función interfaz Pin

Definición de pines LCM (CON2)

Pin Símbolo Función
1 GND System ground pin of the IC.Connect to system ground.
2 VDD Power Supply : +3.3V
3 BL_E Backlight control signal , H: On \ L: Off
4 D/C Data/Command select
5 WR Write strobe signal
6 RD Read strobe signal
7 DB0 Data bus
8 DB1 Data bus
9 DB2 Data bus
10 DB3 Data bus
11 DB4 Data bus
12 DB5 Data bus
13 DB6 Data bus
14 DB7 Data bus
15 DB8 Data bus (When select 8bits Mode, this pin is NC)
16 DB9 Data bus (When select 8bits Mode, this pin is NC)
17 DB10 Data bus (When select 8bits Mode, this pin is NC)
18 DB11 Data bus (When select 8bits Mode, this pin is NC)
19 DB12 Data bus (When select 8bits Mode, this pin is NC)
20 DB13 Data bus (When select 8bits Mode, this pin is NC)
21 DB14 Data bus (When select 8bits Mode, this pin is NC)
22 DB15 Data bus (When select 8bits Mode, this pin is NC)
23-24 NC No connect
25 CS Chip select
26 RESET Hardware reset
27-32 NC No connect
33-34 VLED- VLED- for B/L LED inverter (GND)
35-36 VLED+ VLED+ for B/L LED inverter (+3.3V)
