製品情報
WF35XTYBCDBT0は、制御基板を備えた3.5インチの電阻式タッチスクリーンTFT LCDディスプレイモジュールで、IPSパネル技術を採用し、優れた色精度と80°の広視野角を提供します。320x240ピクセルの解像度と4:3のアスペクト比を備え、このモジュールにはSSD1963コントローラ基板が含まれ、8080 family MPU 8-bitおよび16-bitインターフェースオプションの両方をサポートしています。ピン33〜36はバックライト供給用に事前定義されており、追加のバックライト回路設計が不要で、4-line信号（X1、Y1、X2、Y2）入力をサポートしています。また、このモジュールには簡単な取り付けと設置のためのフレーム貫通孔が備わっています。
動作条件：
- 動作温度：-20℃〜+70℃
- 保存温度：-30℃〜+80℃
- LCM電源：3.0V〜3.3V（標準値：3.1V）
- 輝度：350 nits
- コントラスト比：800:1（標準値）
利用可能なオプション：
- タッチスクリーンなし：モデルWF35XTYBCDBN0、タッチなしアプリケーション用。
- 電容式タッチスクリーン：モデルWF35XTYBCDBG0、I2C read/write protocolを36ピンコネクタ経由でサポート。

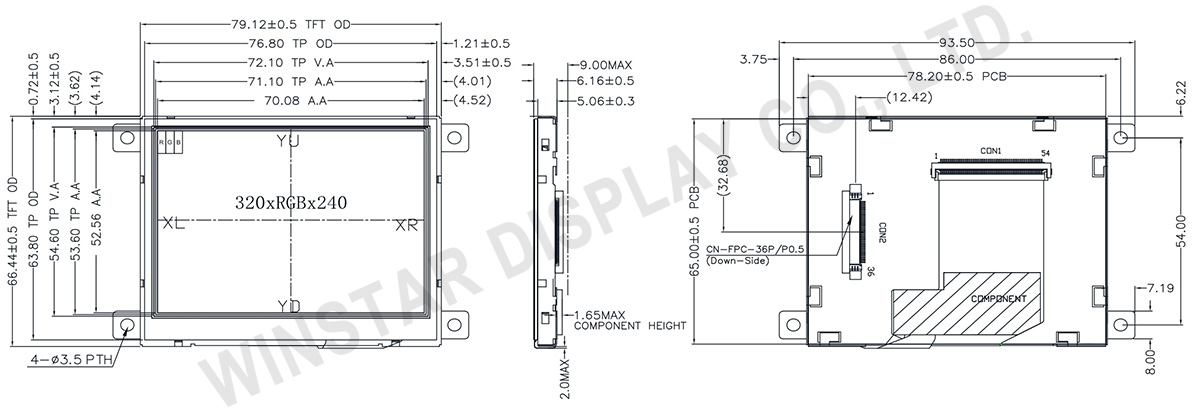

外形図
製品仕様
規格説明
| 項目 | 仕様 | 単位 |
|---|---|---|
| 表示サイズ(対角線) | 3.5 | インチ |
| 解像度 | 320 × RGB × 240(TFT) | dots |
| モジュールサイズ | 93.5 × 66.44 × 9.0 | mm |
| 有効エリア | 70.08 × 52.56 | mm |
| ドットピッチ | 0.073 × 0.219 | mm |
| LCDタイプ | TFT・ノーマリ・ブラック・透過型 | |
| 視野角 | 80/80/80/80 | |
| アスペクト率 | 4:3 | |
| バックライトタイプ | LED, ノーマリ・ホワイト | |
| コントローラー IC | SSD1963 | |
| インターフェース | Digital 8080 family MPU 8bit/16bit | |
| タッチパネルタイプ | 抵抗膜式タッチパネル(RTP) | |
| 表面 | アンチグレア | |
最大绝对额定值
| 项目 | 符号 | 最小值 | 典型值 | 最大值 | 单位 |
|---|---|---|---|---|---|
| 動作温度 | TOP | -20 | － | +70 | ℃ |
| 保存温度 | TST | -30 | － | +80 | ℃ |
电气特性
| 项目 | 符号 | 最小值 | 典型值 | 最大值 | 单位 |
|---|---|---|---|---|---|
| LCM電源電圧 | VDD | 3.0 | 3.1 | 3.3 | V |
| LCM電源電流 | IDD | － | 50 | 75 | mA |
ピン功能定義
LCM PIN 定義 (CON2)
| Pin | 記号 | 説明 |
|---|---|---|
| 1 | GND | System ground pin of the IC.Connect to system ground. |
| 2 | VDD | Power Supply : +3.3V |
| 3 | BLE | Backlight control signal , H: On \ L: Off |
| 4 | D/C | Data/Command select |
| 5 | WR | Write strobe signal |
| 6 | RD | Read strobe signal |
| 7 | DB0 | Data bus |
| 8 | DB1 | Data bus |
| 9 | DB2 | Data bus |
| 10 | DB3 | Data bus |
| 11 | DB4 | Data bus |
| 12 | DB5 | Data bus |
| 13 | DB6 | Data bus |
| 14 | DB7 | Data bus |
| 15 | DB8 | Data bus (When select 8bits Mode, this pin is NC) |
| 16 | DB9 | Data bus (When select 8bits Mode, this pin is NC) |
| 17 | DB10 | Data bus (When select 8bits Mode, this pin is NC) |
| 18 | DB11 | Data bus (When select 8bits Mode, this pin is NC) |
| 19 | DB12 | Data bus (When select 8bits Mode, this pin is NC) |
| 20 | DB13 | Data bus (When select 8bits Mode, this pin is NC) |
| 21 | DB14 | Data bus (When select 8bits Mode, this pin is NC) |
| 22 | DB15 | Data bus (When select 8bits Mode, this pin is NC) |
| 23-24 | NC | No connect |
| 25 | CS | Chip select |
| 26 | RST | Hardware reset |
| 27-28 | NC | No connect |
| 29 | XL | Left electrode |
| 30 | YU | Top electrode |
| 31 | XR | Right electrode |
| 32 | YD | Down electrode |
| 33-34 | VLED- | VLED- for B/L LED inverter (GND) |
| 35-36 | VLED+ | VLED+ for B/L LED inverter (+3.3V) |
