製品情報

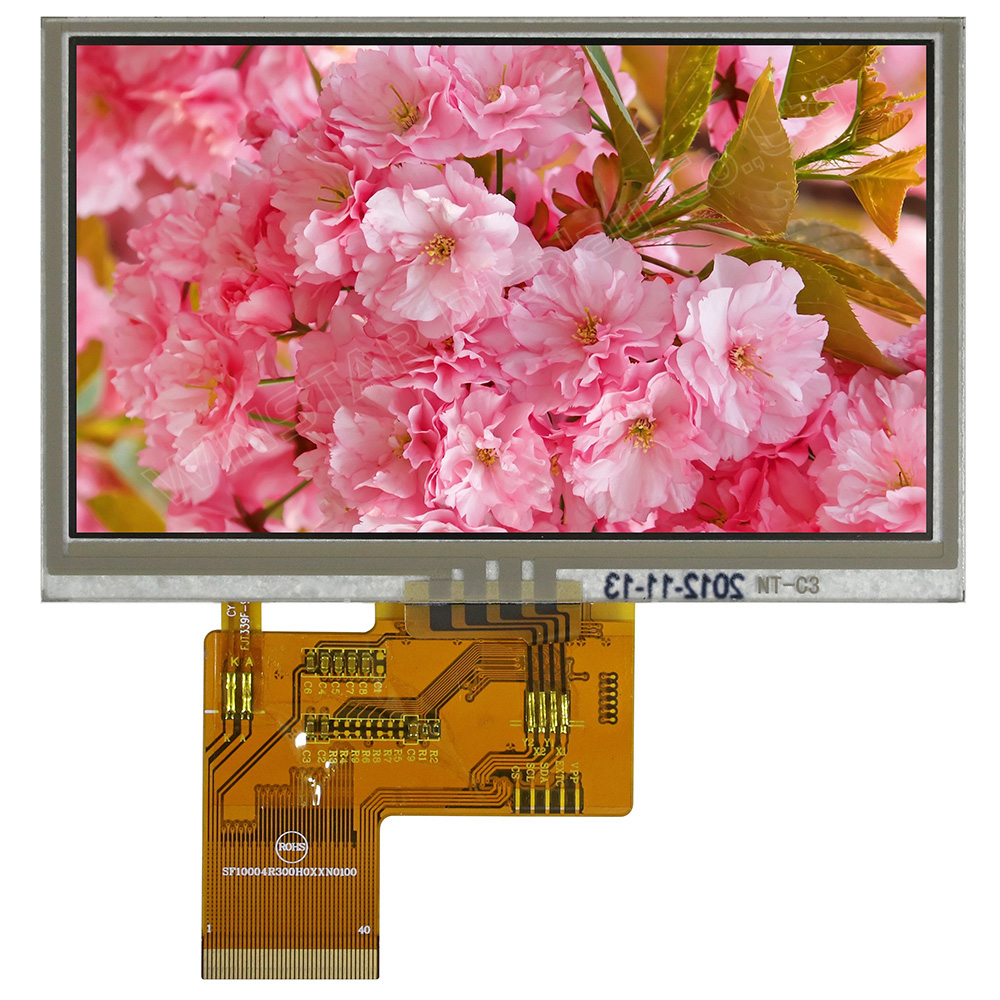

WF43VTIAEDNT0 は、抵抗性タッチパネルを備えたカラー TFT LCD モジュールで、WQVGA 解像度の 480x272 ドットと、対角線サイズが 4.3 インチです。この TFT モデルには、ST7282 ドライバ IC が組み込まれており、24 ビット RGB インターフェースをサポートしています。
WF43VTIAEDNT0 のロジック電源（VCC）の供給電圧は、3.1V から 3.5V の範囲で、典型値は 3.3V です。これには、防眩面パネル、12 時の視野方向、6 時のグレースケール反転、アスペクト比 16:9 が特徴です。モジュールのコントラスト比は 500:1（典型値）、輝度は 350 ニット（典型値）です。動作温度範囲は -20°C から +70°C で、保存温度範囲は -30°C から +80°C です。
WF43VTIAEDNT0 はさまざまなアプリケーションに適しています。組み込みシステム、産業用デバイス、セキュリティシステム、そして鮮やかな色彩が求められる携帯機器などに利用できます。

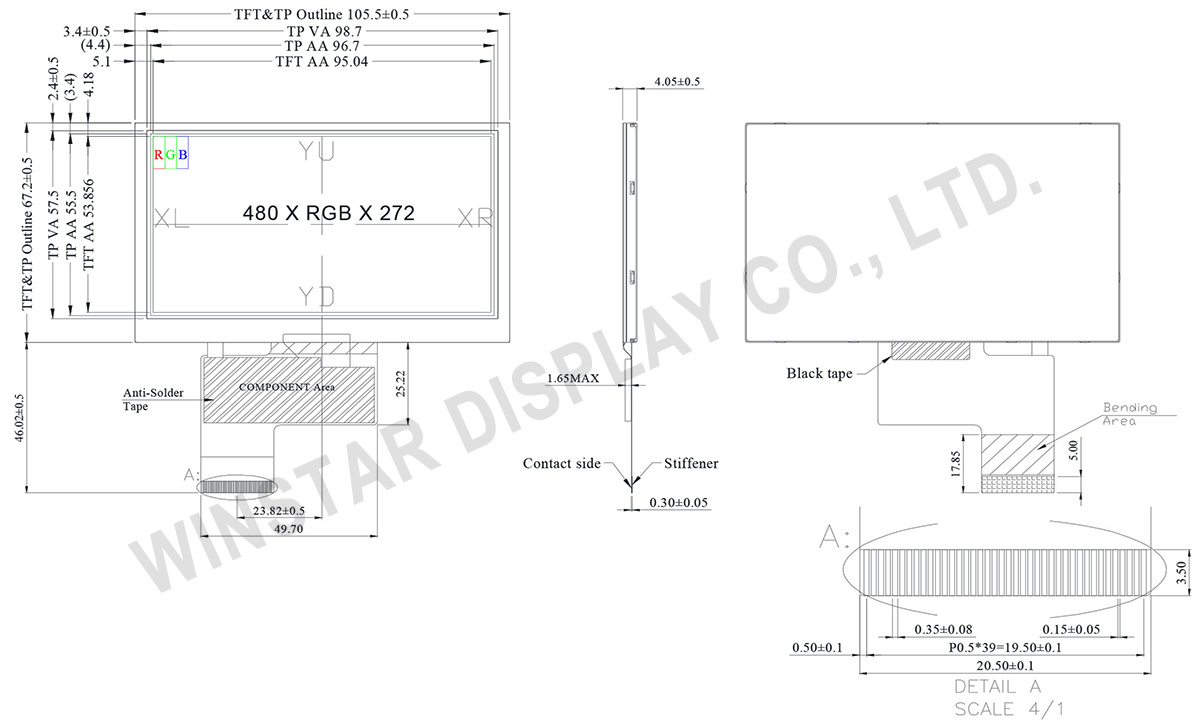

外形図
製品仕様
ピン功能定義
| NO | 記号 | 説明 |
|---|---|---|
| 1 | VLED- | Power for LED backlight cathode |
| 2 | VLED+ | Power for LED backlight anode |
| 3 | GND | Power ground |
| 4 | VDD | Power voltage |
| 5 | R0 | Red data (LSB) |
| 6~11 | R1~R6 | Red data |
| 12 | R7 | Red data (MSB) |
| 13 | G0 | Green data (LSB) |
| 14~19 | G1~G6 | Green data |
| 20 | G7 | Green data (MSB) |
| 21 | B0 | Blue data (LSB) |
| 22~27 | B1~B6 | Blue data |
| 28 | B7 | Blue data (MSB) |
| 29 | GND | Power ground |
| 30 | CLK | Pixel clock |
| 31 | DISP | Display on/off |
| 32 | HSYNC | Horizontal sync signal; negative polarity |
| 33 | VSYNC | Vertical sync signal; negative polarity |
| 34 | DE | Data Enable |
| 35 | NC | No connection |
| 36 | GND | Power ground |
| 37 | XR | Right electrode |
| 38 | YD | Down electrode |
| 39 | XL | Left electrode |
| 40 | YU | Top electrode |
規格説明
| 項目 | 仕様 | 単位 |
|---|---|---|
| サイズ(対角線) | 4.3 | インチ |
| ドットマトリクス(解像度) | 480 × RGB × 272 (TFT) | dots |
| モジュールサイズ | 105.5(W) × 67.2(H) × 4.05(D) | mm |
| 有効エリア | 95.04 × 53.856 | mm |
| ドットピッチ | 0.066 × 0.198 | mm |
| LCDタイプ | TFT・ノーマリ・ホワイト・透過型 | |
| 視野角 | 12時方向 | |
| グレースケール反転 | 6時方向 | |
| 画面アスペクト比 | 16:9 | |
| TFT ドライバIC | ST7282 | |
| インターフェイス | 24-bit RGB | |
| バックライトタイプ | LED・ノーマリ・ホワイト | |
| タッチパネルタイプ | 抵抗膜方式タッチパネル | |
| 表面 | アンチグレア | |
絶対最大定格
| 項目 | 記号 | 最小値 | 典型値 | 最大値 | 単位 |
|---|---|---|---|---|---|
| 動作温度 | TOP | -20 | - | +70 | ℃ |
| 保存温度 | TST | -30 | - | +80 | ℃ |
電気特性
| 項目 | 記号 | 条件 | 最小値 | 典型値 | 最大値 | 単位 |
|---|---|---|---|---|---|---|
| ロジック電源電圧 | VDD | - | 3.1 | 3.3 | 3.5 | V |
| デジタル動作電流 | IDD | - | - | 22 | 33 | mA |
