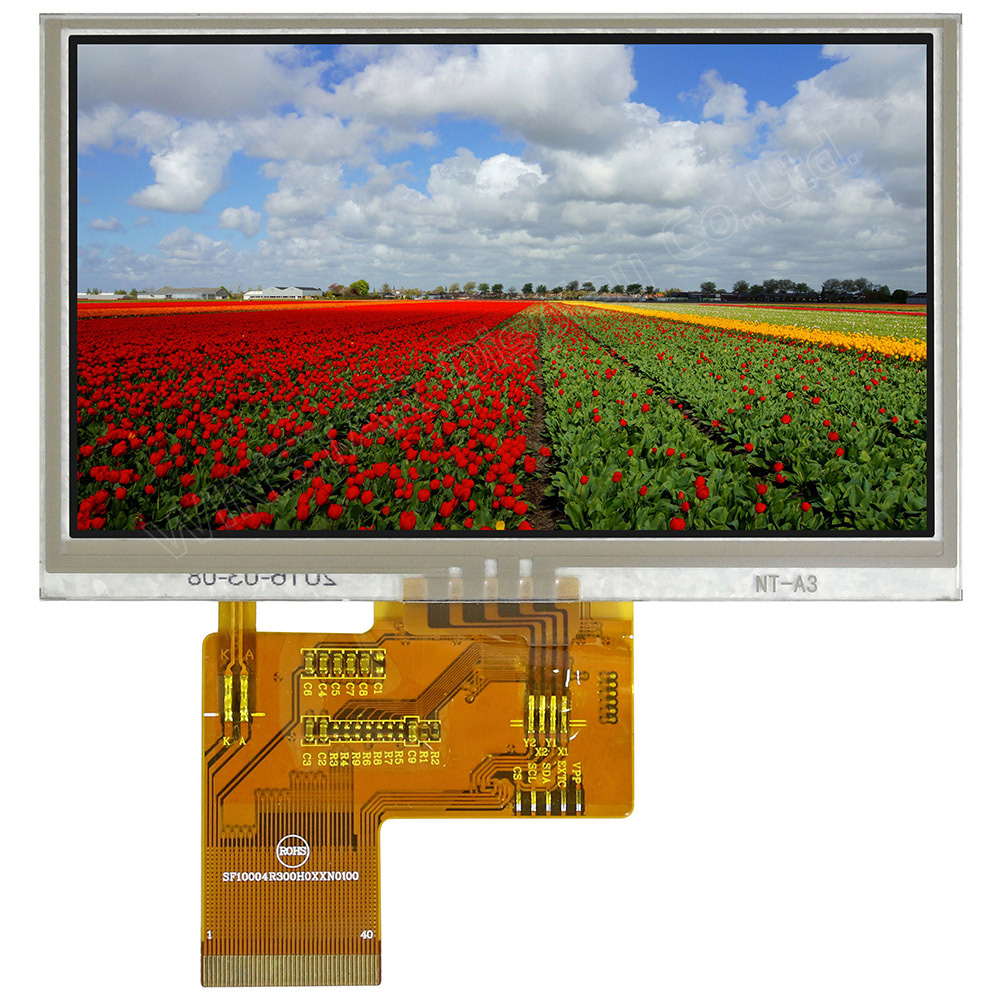

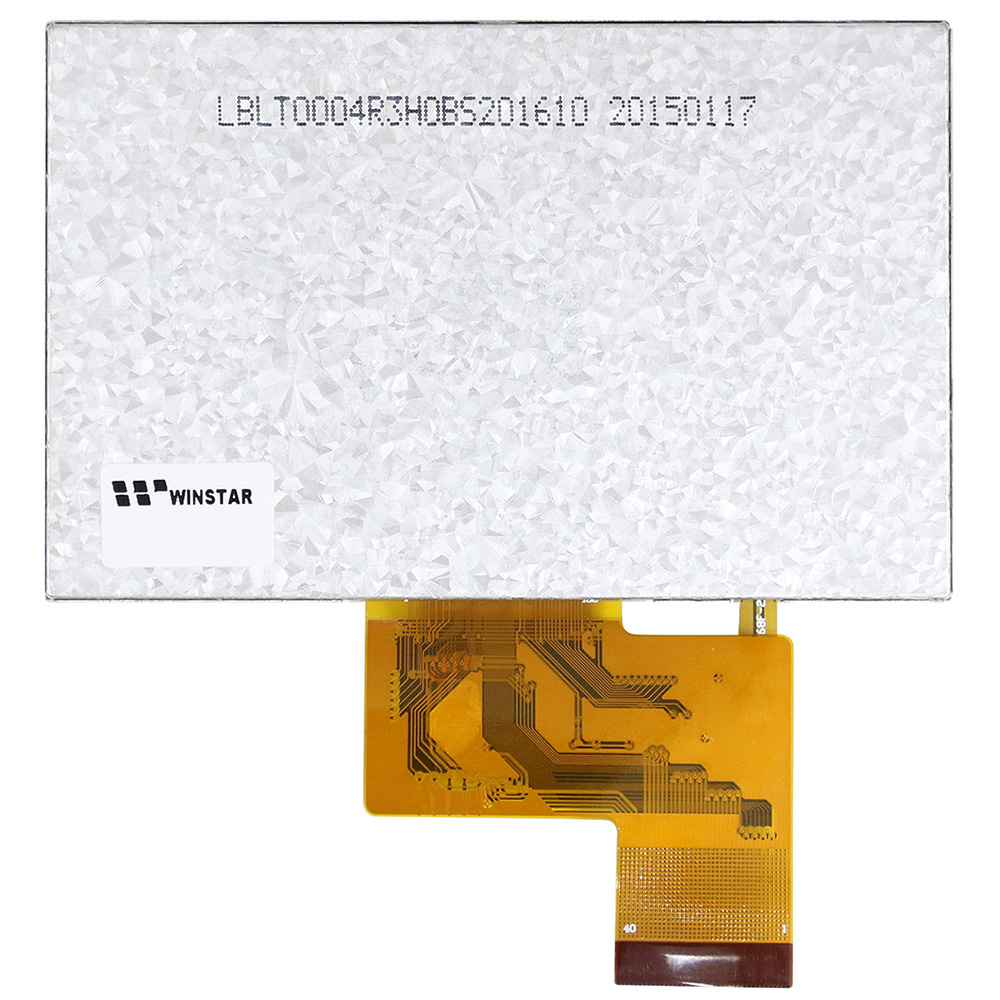

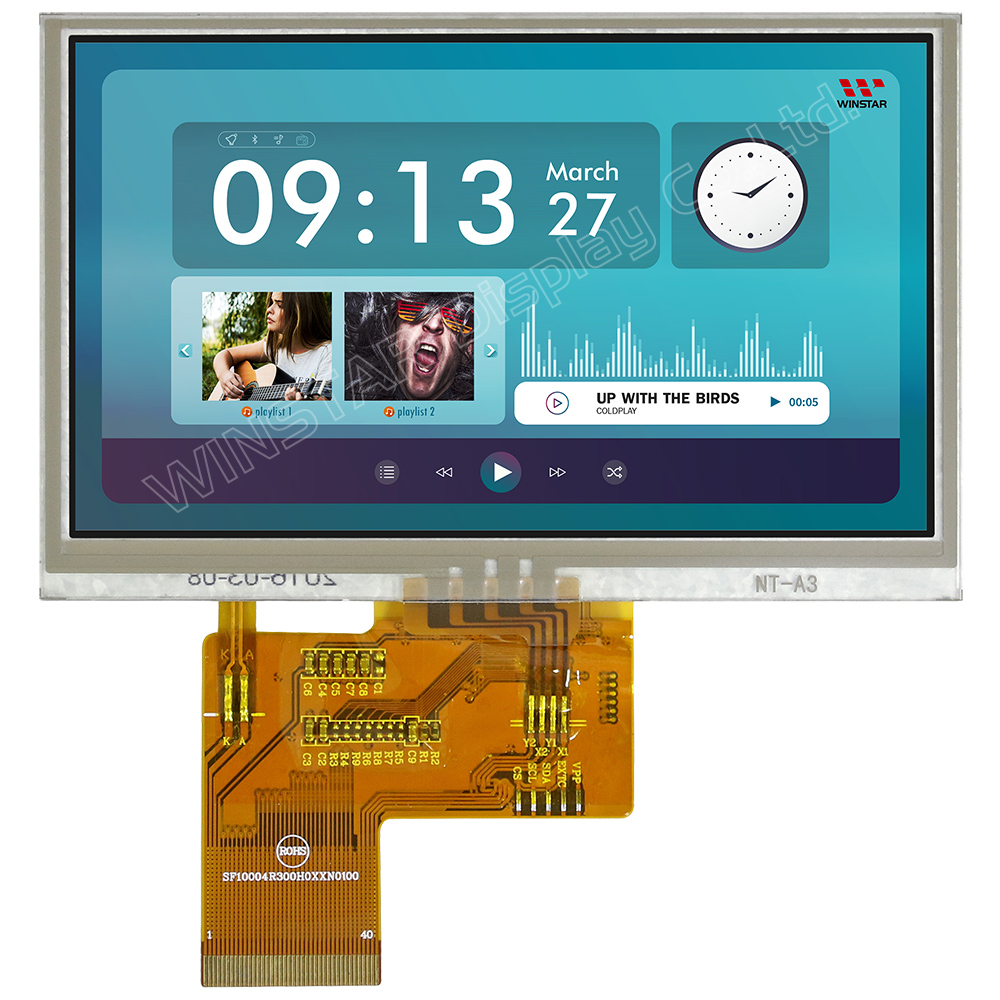

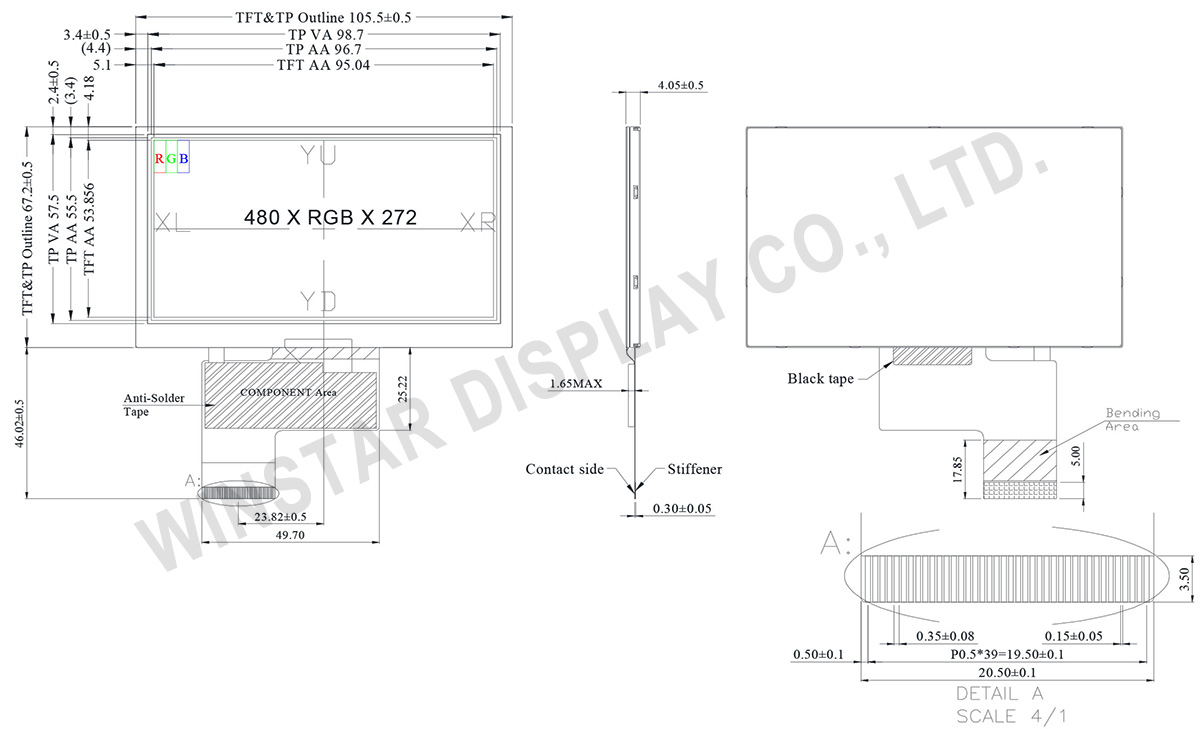

外形図
製品仕様
ピン功能定義
LCM PIN Definition| Pin | 記号 | 功能説明 |
|---|---|---|
| 1 | VLED- | Power for LED backlight cathode |
| 2 | VLED+ | Power for LED backlight anode |
| 3 | GND | Power ground |
| 4 | VCC | Power voltage |
| 5 | R0 | Red data (LSB) |
| 6 | R1 | Red data |
| 7 | R2 | Red data |
| 8 | R3 | Red data |
| 9 | R4 | Red data |
| 10 | R5 | Red data |
| 11 | R6 | Red data |
| 12 | R7 | Red data (MSB) |
| 13 | G0 | Green data (LSB) |
| 14 | G1 | Green data |
| 15 | G2 | Green data |
| 16 | G3 | Green data |
| 17 | G4 | Green data |
| 18 | G5 | Green data |
| 19 | G6 | Green data |
| 20 | G7 | Green data (MSB) |
| 21 | B0 | Blue data (LSB) |
| 22 | B1 | Blue data |
| 23 | B2 | Blue data |
| 24 | B3 | Blue data |
| 25 | B4 | Blue data |
| 26 | B5 | Blue data |
| 27 | B6 | Blue data |
| 28 | B7 | Blue data (MSB) |
| 29 | GND | Power ground |
| 30 | CLK | Pixel clock |
| 31 | DISP | Display on/off |
| 32 | HSYNC | Horizontal sync signal; negative polarity |
| 33 | VSYNC | Vertical sync signal; negative polarity |
| 34 | DE | Data Enable |
| 35 | NC | No connection |
| 36 | GND | Power ground |
| 37 | XR | Right electrode |
| 38 | YD | Down electrode |
| 39 | XL | Left electrode |
| 40 | YU | Top electrode |
規格説明
| 項目 | 仕様 | 単位 |
|---|---|---|
| サイズ (対角線) | 4.3 | インチ |
| ドットマトリックス(解像度) | 480 x RGB x 272(TFT) | dots |
| 外形寸法 | 105.5(W) x 67.2(H) x 4.05(D) | mm |
| 有効エリア | 95.04 x 53.856 | mm |
| ピクセルピッチ | 0.066 x 0.198 | mm |
| LCD タイプ | TFT・ノーマリ・ホワイト・透過型 | |
| 視野角度 | 12 時間 | |
| グレースケール反転 | 6 時間 | |
| 画面アスペクト比 | 16:9 | |
| ドライバIC | ST7282 | |
| インターフェイス | 24-bit RGB | |
| バックライトタイプ | LED・ノーマリ・ホワイト | |
| タッチパネル | 抵抗膜方式タッチパネル (RTP) | |
| 表面 | 防眩 | |
絶対最大定格
| 項目 | 記号 | 最小値 | 典型値 | 最大値 | 単位 |
|---|---|---|---|---|---|
| 操作温度 | TOP | -20 | － | +70 | ℃ |
| 保存温度 | TST | -30 | － | +80 | ℃ |
電気特性
作業条件| 項目 | 記号 | 最小値 | 典型値 | 最大値 | 単位 |
|---|---|---|---|---|---|
| ロジック電源電圧 | Vcc | 3.1 | 3.3 | 3.5 | V |
| デジタル動作電流 | ICC | 22 | 33 | mA |
