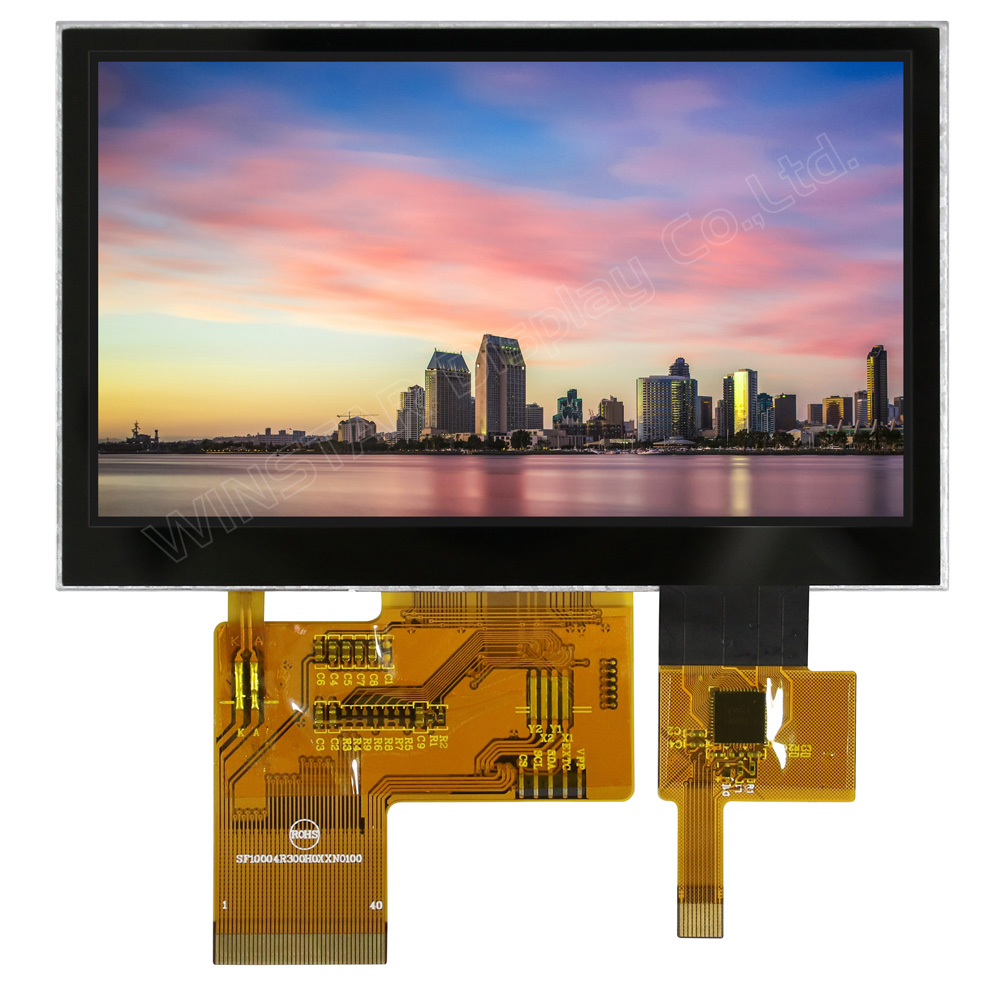

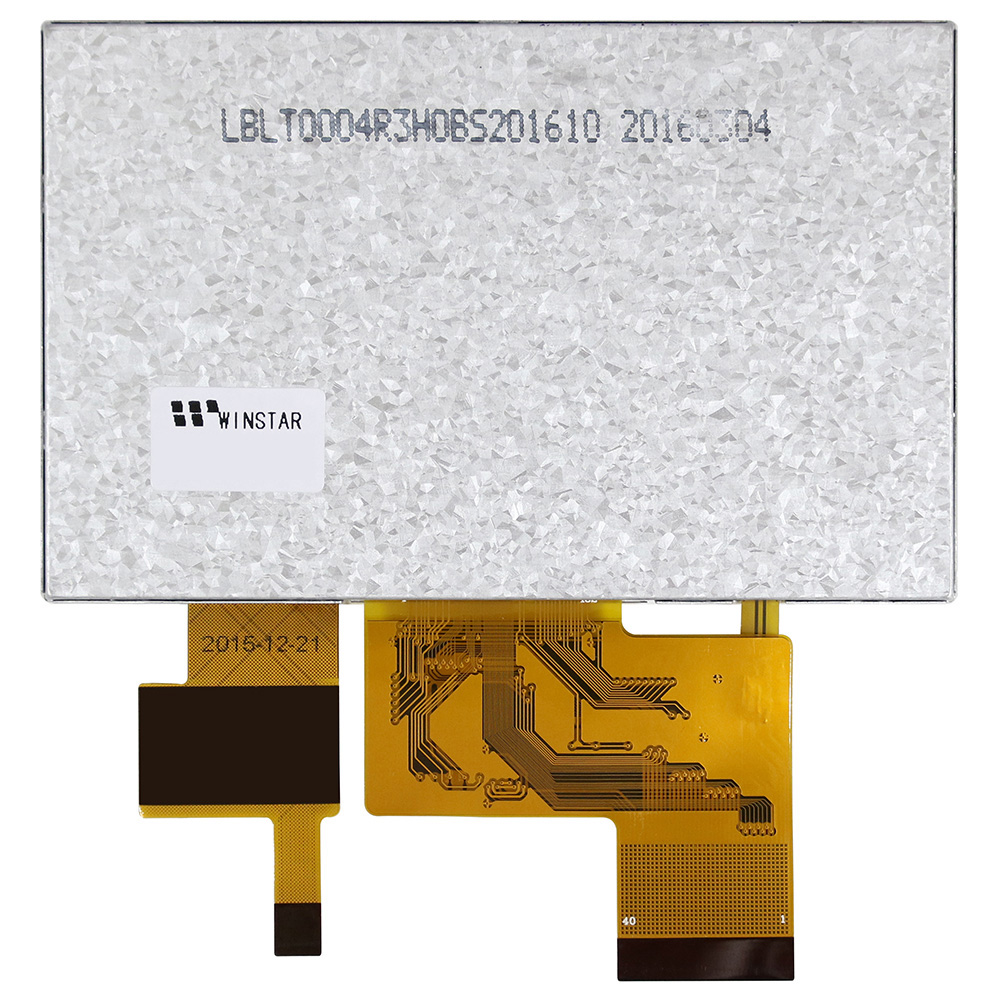

4.3インチ高輝度TFT LCD、キャパシティブタッチパネル&O-Film搭載

型番 WF43VSZAEDNGA

►サイズ: 4.3インチ
►解像度: 480x272 dots
►視野角: O-TFT (広視野角TFT)
►インターフェース: RGB
►ドライバIC : ST7282
►コントロールボード: 無
►輝度(cd/m2) : 600
►スルーホールフレーム: 無
►タッチパネル: 静電容量式タッチパネル (PCAP)
►検出ポイント: 5
►O-Film: Yes

製品情報

WF43VSZAEDNGAは、工業用途向けに設計された4.3インチTFT LCDモジュールで、投射型静電容量式タッチパネル(PCAP)を搭載し、600 cd/m²の高輝度と480x272ピクセルの解像度を提供します。このモジュールはO-Film技術を採用しており、広視野角を提供し、視認性が重要な環境での使用に最適です。

ST7282-G4-1LドライバーICを内蔵し、WF43VSZAEDNGAは24-bit RGBインターフェースをサポートしており、さまざまなシステムとの互換性を保証します。動作電圧(VCC)は3.1Vから3.5Vの範囲で、典型的な値は3.3Vで、16:9のアスペクト比をサポートし、最適化されたディスプレイコンテンツを提供します。

このモジュールは、-20℃から+70℃の動作温度範囲、および-30℃から+80℃の保管温度範囲に耐えるように設計されており、さまざまな工業環境での信頼性の高いパフォーマンスを提供します。投射型静電容量式タッチパネル(PCAP)は、ILI2130ドライバーICを搭載し、I2Cインターフェースをサポートし、5点タッチ機能を提供します。

O-Film技術の利点

現在、広視野角機能を持つTFTディスプレイには、MVA(Multi-domain Vertical Alignment)、IPS(In-Plane Switching)、およびO-Film技術があります。MVAおよびIPSと比較して、O-Film TFTは広視野角を実現するためのよりコスト効果の高いソリューションを提供し、工業用途に最適な選択肢の一つとなっています。

多くの工業用TFT-LCDモジュールはTN-LCDパネルを使用しており、これらのパネルは広角でのグレースケール反転に悩まされます。これらのパネルでは、低いグレースケールが高いグレースケールよりも明るく見えることがあり、画像の明瞭さに影響を与えます。WF43VSZAEDNGAに使用されているO-Film TFTモジュールは、視野角を強化し、グレースケールの一貫性を改善することで、この問題に対処し、表示の明瞭さと視認性が最も重要な工業用途に最適です。

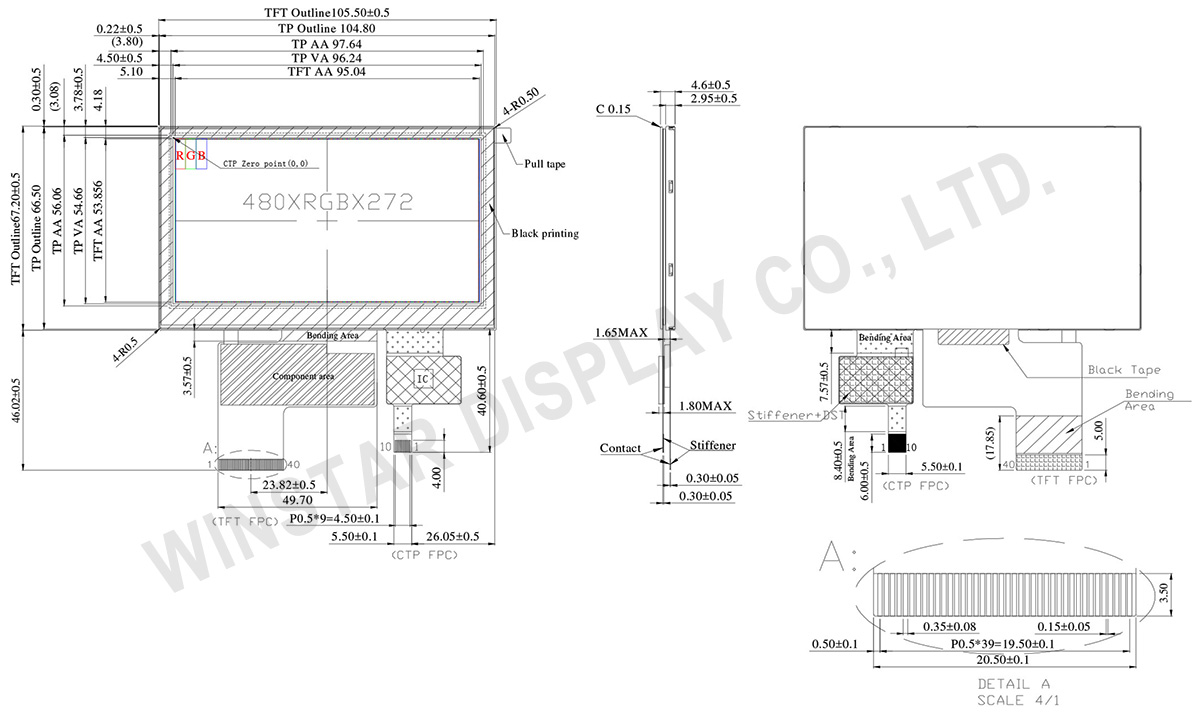

外形図

4.3" High Brightness TFT Display - WF43VSZAEDNGA

製品仕様

規格説明

項目 仕様 単位
表示サイズ(対角線) 4.3 インチ
ドットマトリクス(解像度) 480 x RGB x 272 (TFT) dots
モジュールサイズ 105.5(W) x 67.2(H) x 4.6(D) mm
有効エリア 95.04 x 53.856 mm
ドットピッチ 0.066 x 0.198 mm
LCDタイプ TFT・ノーマリ・ホワイト・ 透過型
視野角度 12時方向
グレースケール反転角度 6時方向
画面アスペクト比 16:9
ドライバIC ST7282或いは互換性IC
TFTインターフェイス 24-bit RGB
バックライトタイプ LED・ノーマリ・ホワイト
PCAP FW バージョン 0x07.0x00.0x00.0x00.0x01.0x0C.0x11.0x43
PCAP IC ILI2130或いは互換性IC
PCAPインターフェイス I2C
タッチパネルタイプ 静電容量方式タッチパネル (PCAP)
表面 グレア

最大绝对额定值

项目 符号 最小值 典型值 最大值 单位
動作温度 TOP -20 +70
保存温度 TST -30 +80


电气特性

作業条件

项目 符号 最小值 典型值 最大值 单位
ロジック電源電圧 Vcc 3.1 3.3 3.5 V
デジタル動作電流 ICC   22 33 mA
PCAP電源電圧 VDDT 3.0 3.3 3.6 V
ICTP 52 78 mA

ピン功能定義

LCM PIN 定義

Pin 記号 説明
1 VLED- Power for LED backlight cathode
2 VLED+ Power for LED backlight anode
3 GND Power ground
4 VCC Power voltage
5 R0 Red data (LSB)
6 R1 Red data
7 R2 Red data
8 R3 Red data
9 R4 Red data
10 R5 Red data
11 R6 Red data
12 R7 Red data (MSB)
13 G0 Green data (LSB)
14 G1 Green data
15 G2 Green data
16 G3 Green data
17 G4 Green data
18 G5 Green data
19 G6 Green data
20 G7 Green data (MSB)
21 B0 Blue data (LSB)
22 B1 Blue data
23 B2 Blue data
24 B3 Blue data
25 B4 Blue data
26 B5 Blue data
27 B6 Blue data
28 B7 Blue data (MSB)
29 GND Power ground
30 CLK Pixel clock (DCLK)
31 DISP Display on/off
32 HSYNC Horizontal sync signal; negative polarity
33 VSYNC Vertical sync signal; negative polarity
34 DE Data Enable
35 NC No connection
36 GND Power ground
37 NC No connection
38 NC No connection
39 NC No connection
40 NC No connection


PCAP PIN定義

Pin 記号 説明
1 VSS Ground for analog circuit
2 VDDT Power Supply : +3.3V
3 SCL I2C clock input
4 NC No connect
5 SDA I2C data input and output
6 NC No connect
7 /RST External Reset, Low is active
8 NC No connect
9 /INT External interrupt to the host
10 VSS Ground for analog circuit
