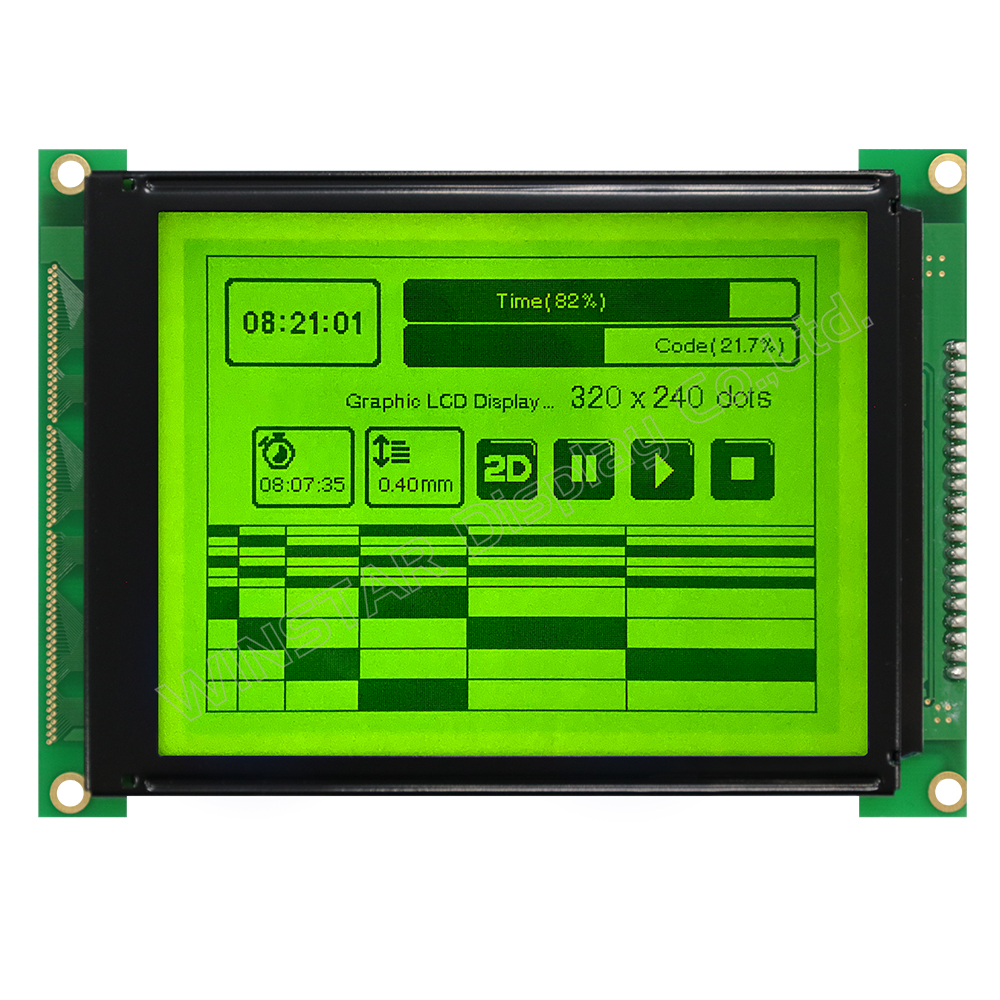

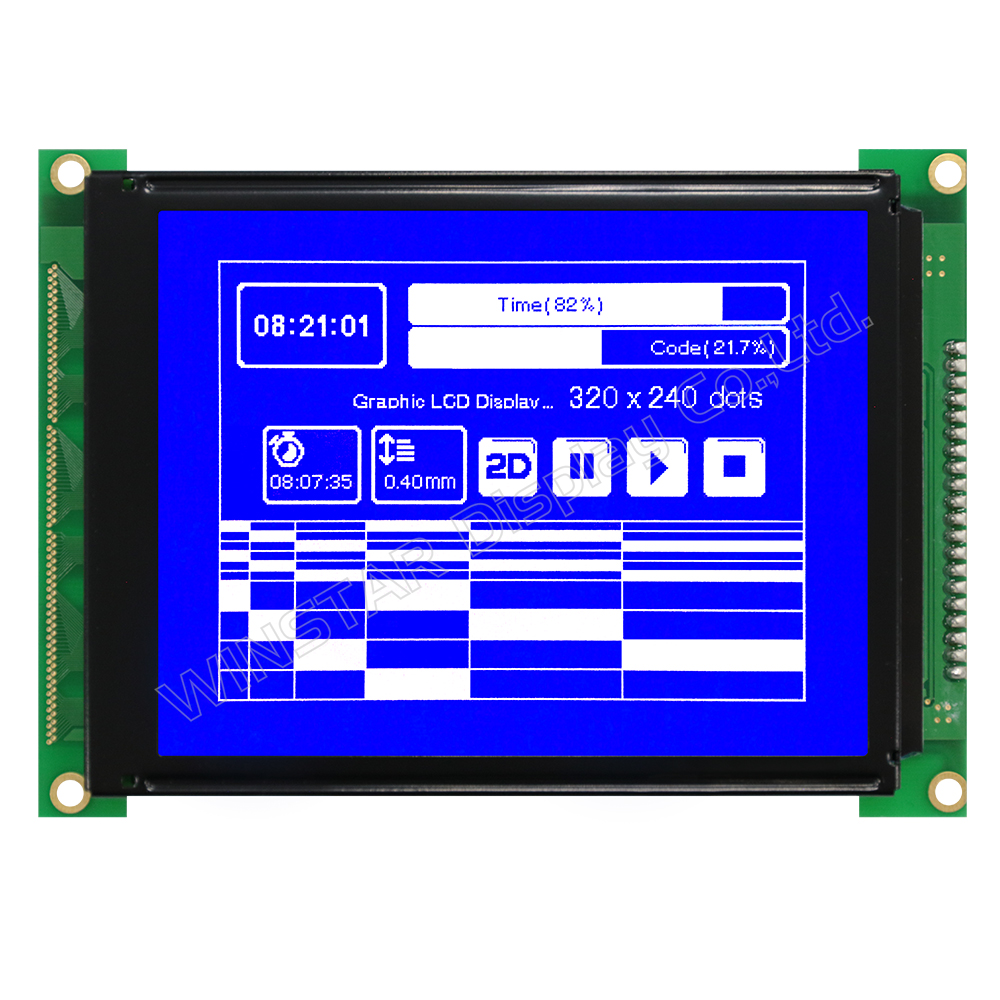

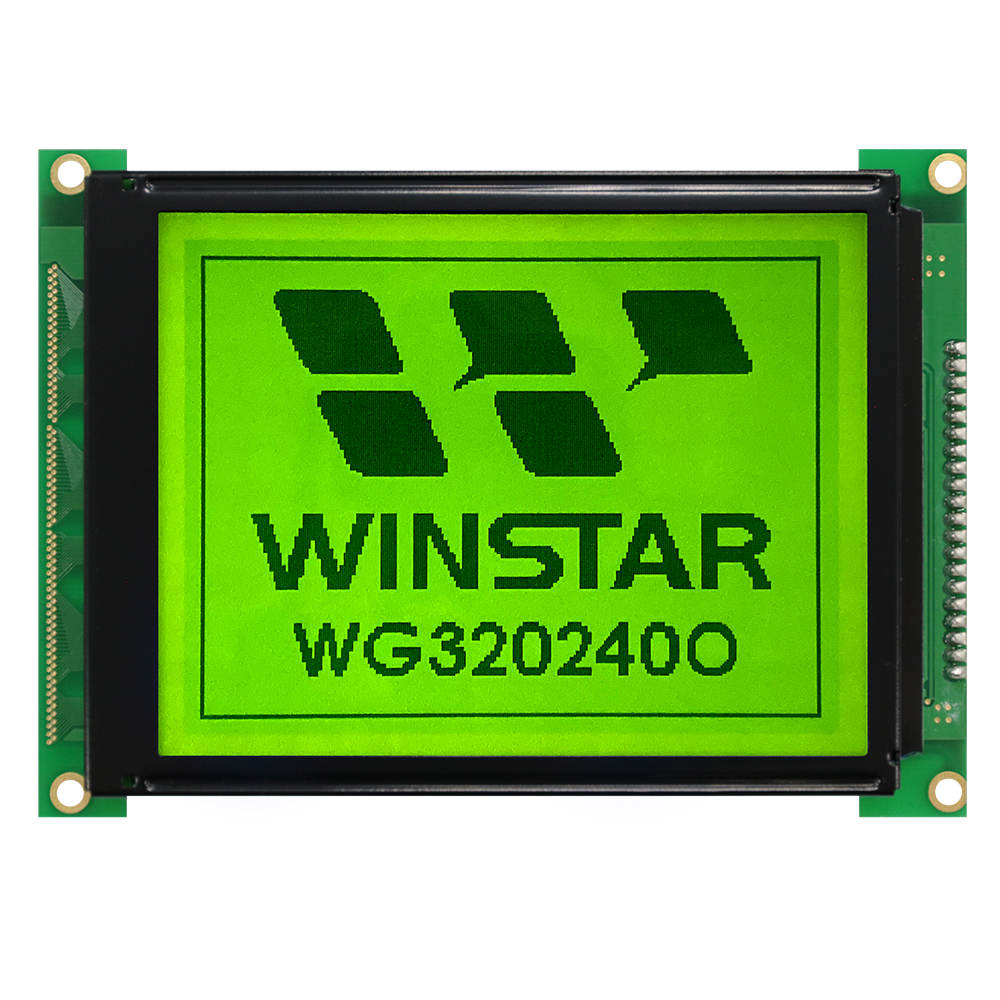

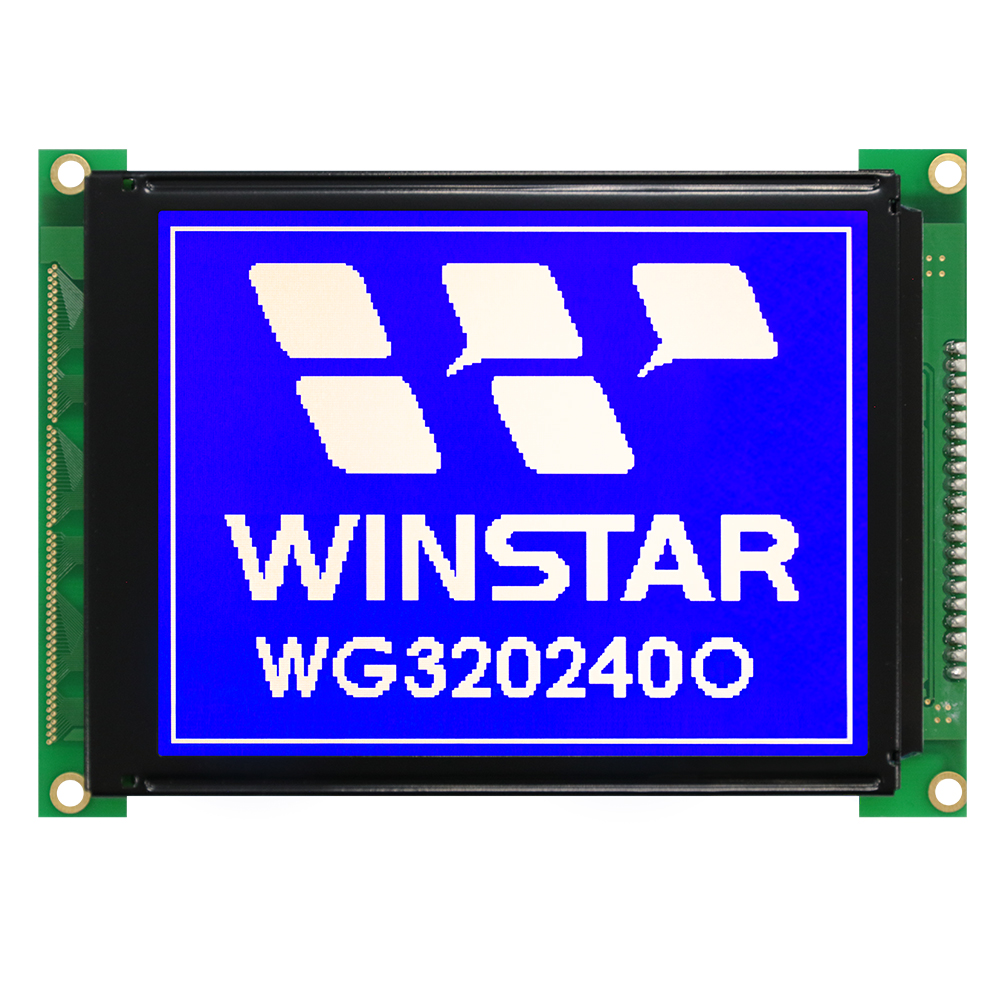

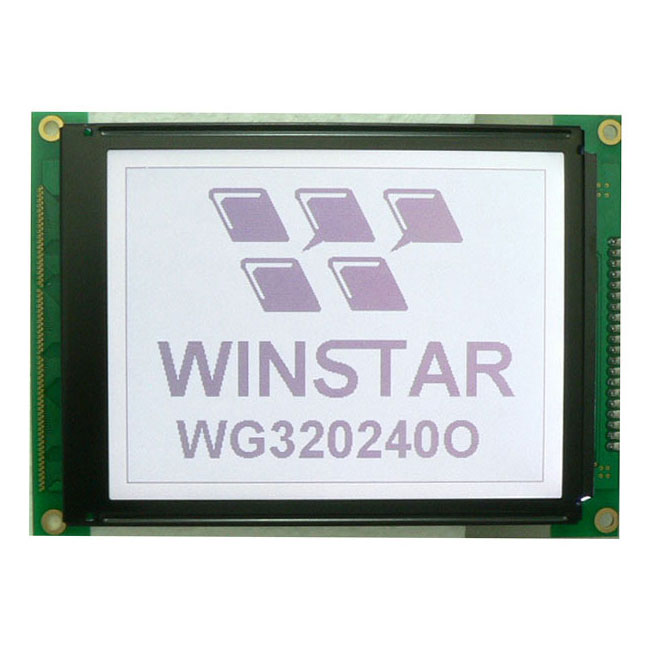

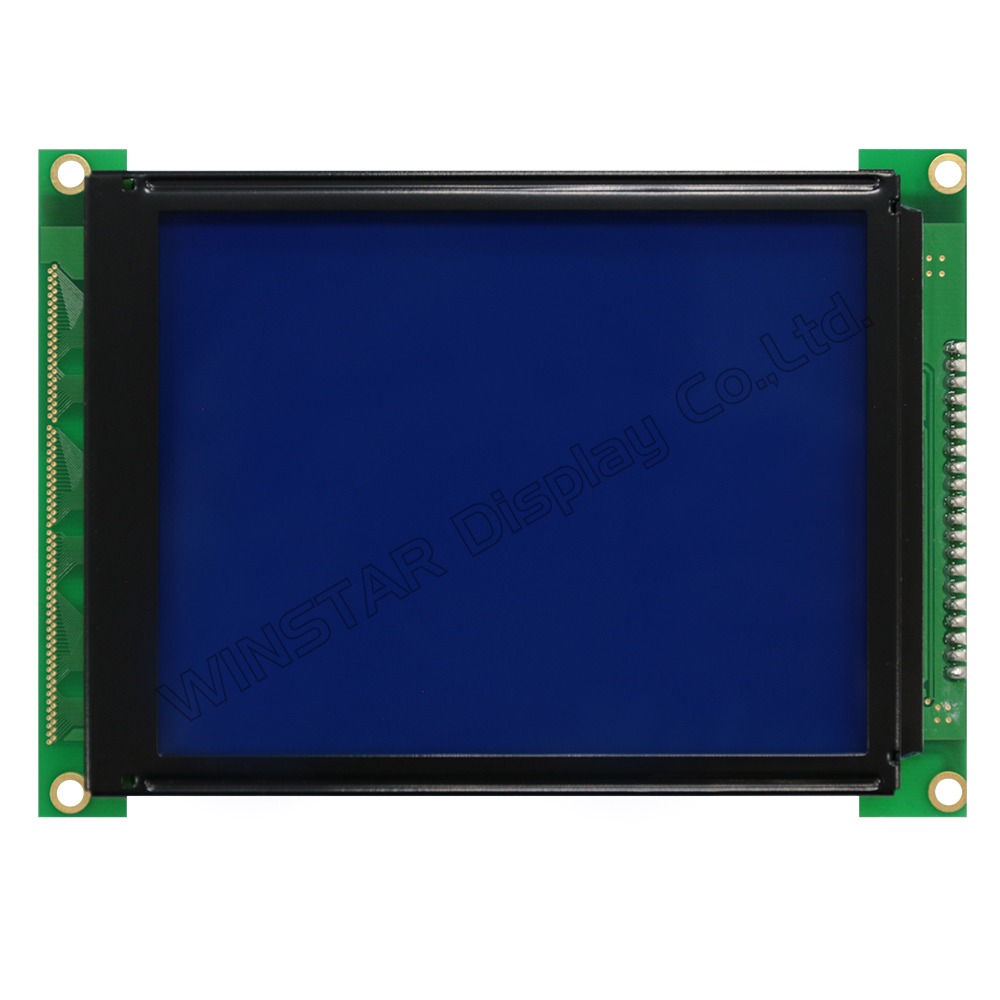

グラフィック液晶モジュール 320x240

型番 WG320240O

►グラフィック液晶モジュール 320x240
►タイプ: グラフィック
►結構: COB
►サイズ: 4.72インチ
►IC: RA8835
►1/240 duty cycle
►+5V電源電圧
►Touch screen option
►WG320240N: 無控制器
►WG320240P: Equal between screw hole and center
►インターフェース: 6800/8080

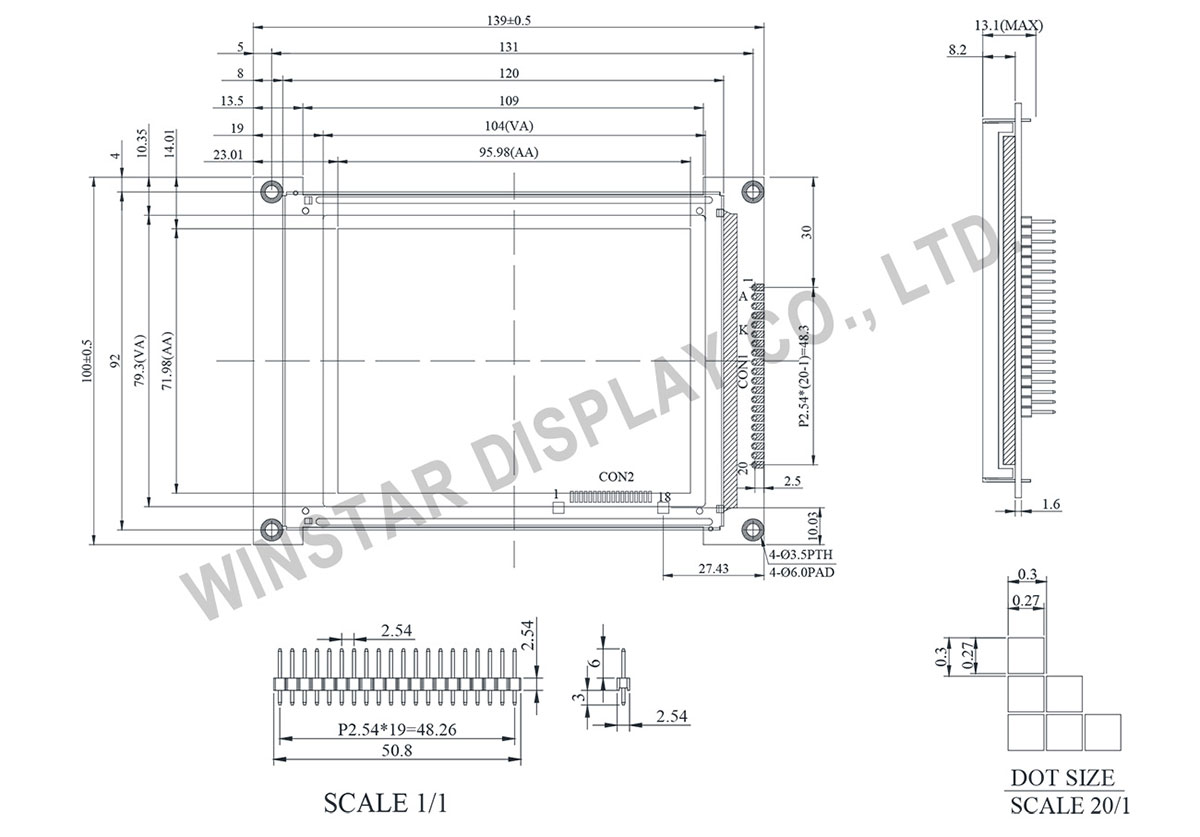

外形図

Winstar Ggraphic Displays 320x240 - WG320240O

製品仕様

ピン功能定義

Pin No. 記号 説明
1 GND Ground
2 VDD Power supply for logic
3 VO Contrast Adjustment
4 /WR Data write. Write data into LCD Controller
5 /RD Data read. Read data from LCD Controller
6 CS Chip select input pins
7 A0 Data/ Instruction select signal
8 RES Controller reset signal, Active Low
9~16 DB0~DB7 Data bus line
17 NC No connection
18 VEE Negative Voltage Output
19 A Power supply for B/L +
20 K Power supply for B/L -

規格説明

項目 標準値 単位
モジュールサイズ 139.0 x 100.0 mm
表示エリア 104.0 x 79.3 mm
取付け穴 131.0 x 92.0 mm
ドットピッチ 0.30 x 0.30 mm
ドットサイズ 0.27 x 0.27 mm

電気特性

項目 記号 標準値
(典型値)
単位
入力電圧 VDD 5.0 V
通常温度25℃・液晶駆動電圧の推奨値 VDD-VO 21.6 V

Search Keyword: 320x240 lcd, 320 x 240 lcd, lcd 320 x240
