製品情報

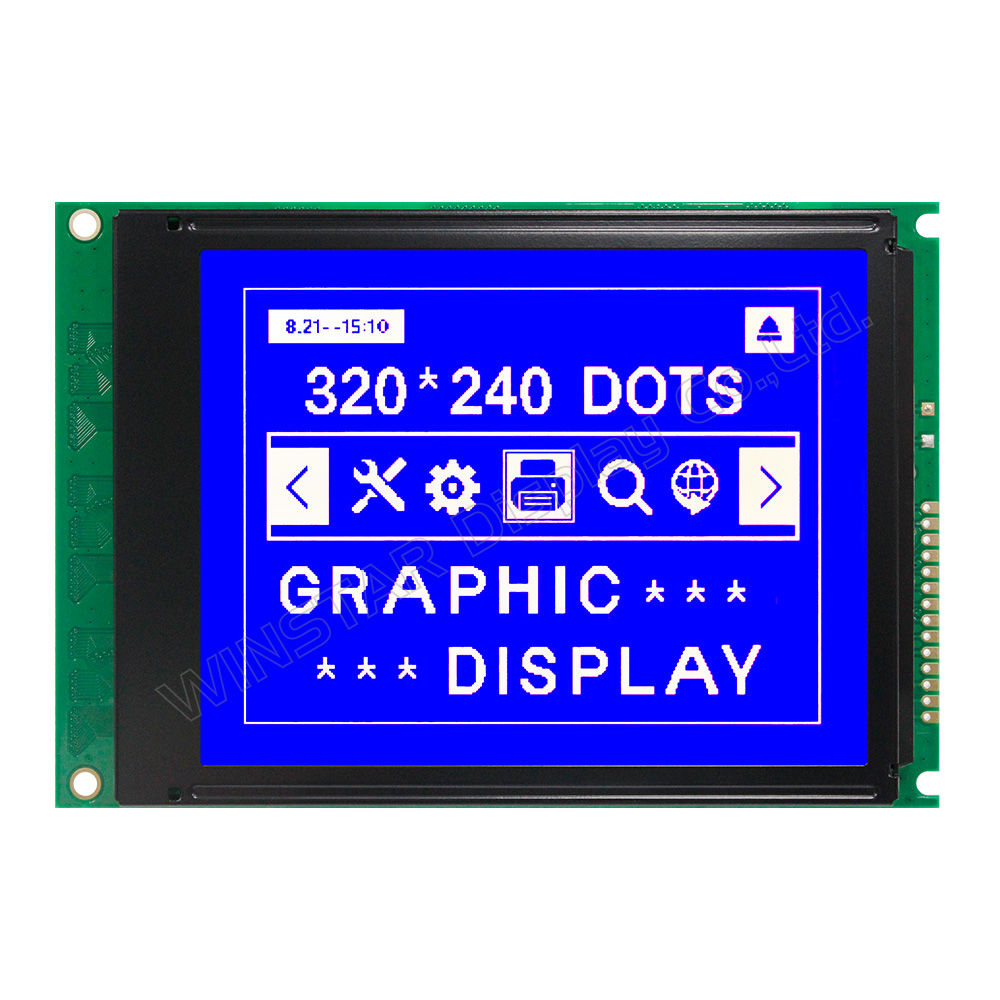

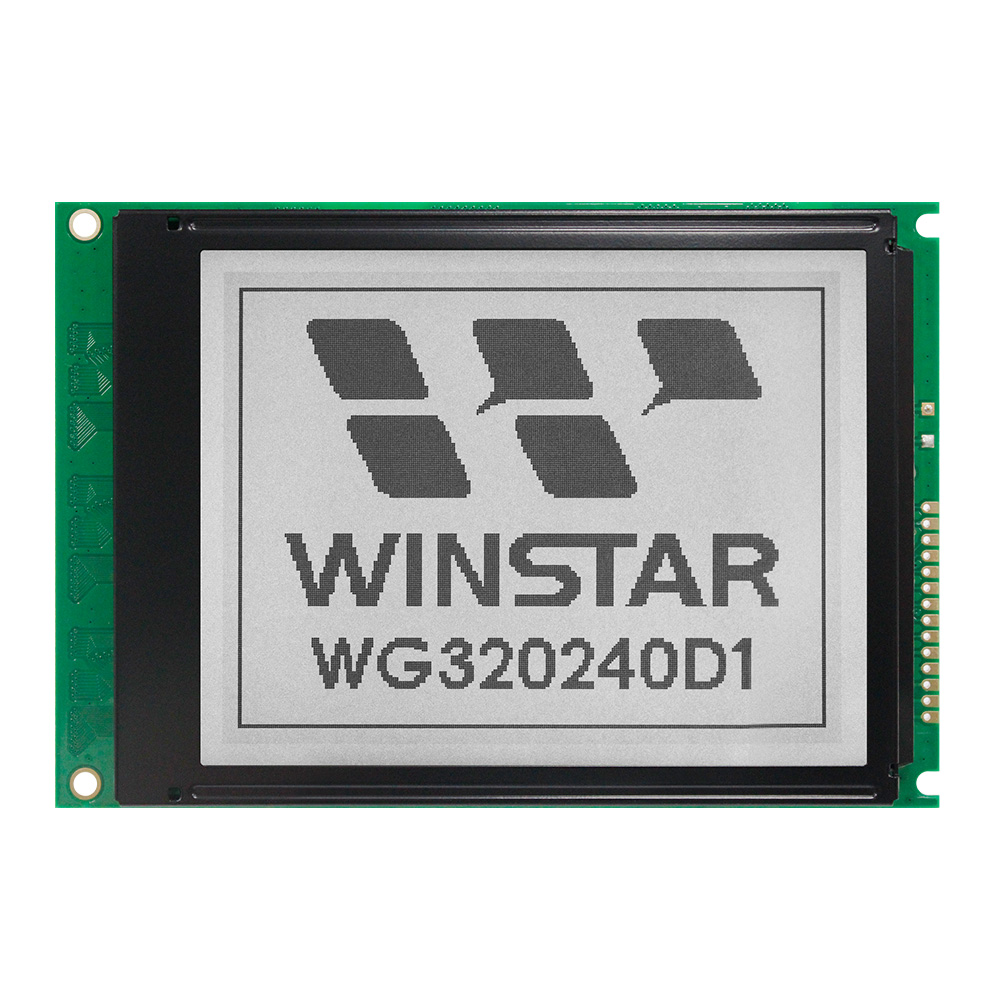

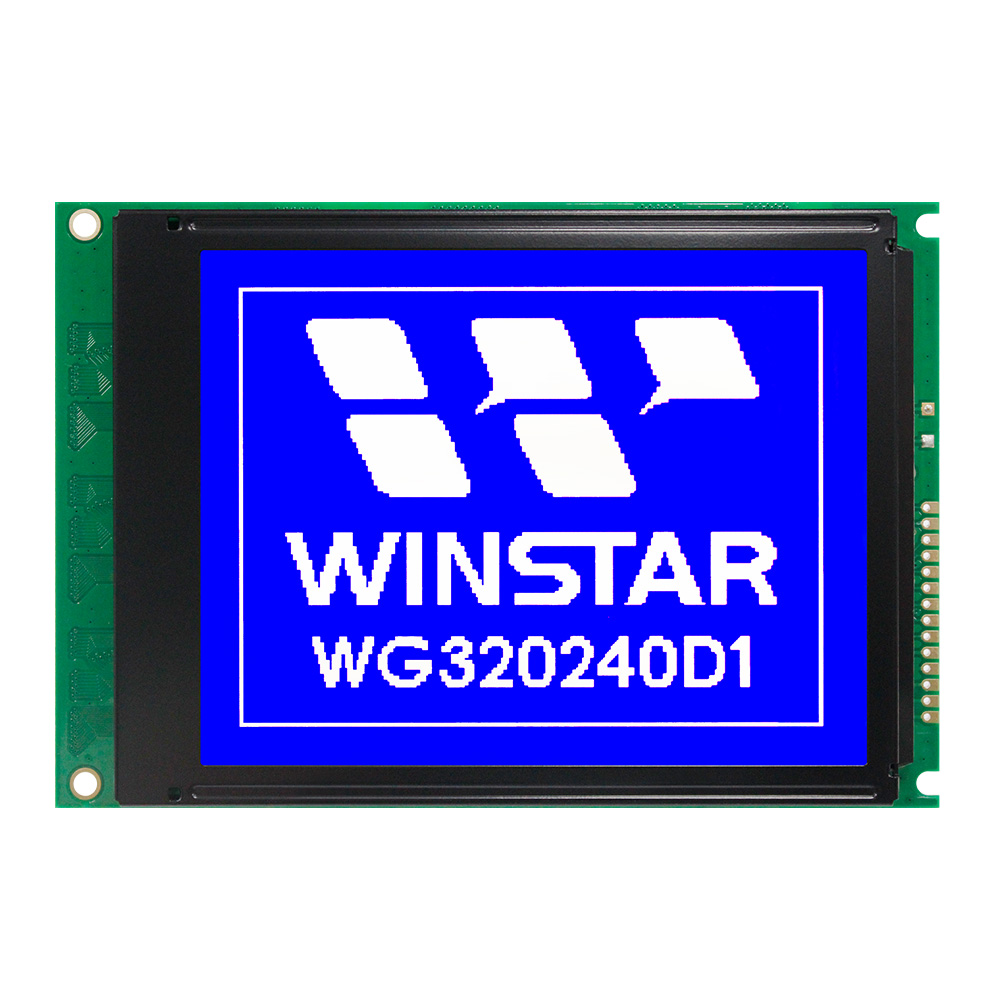

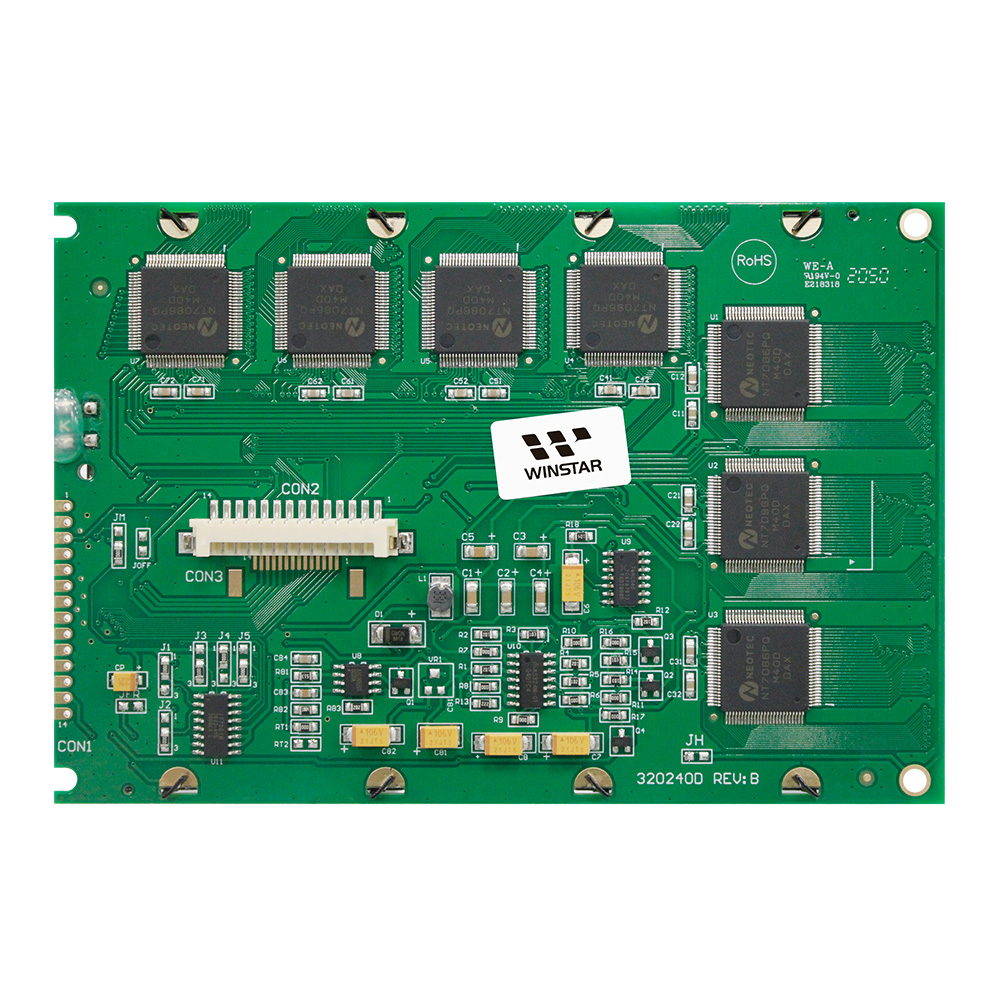

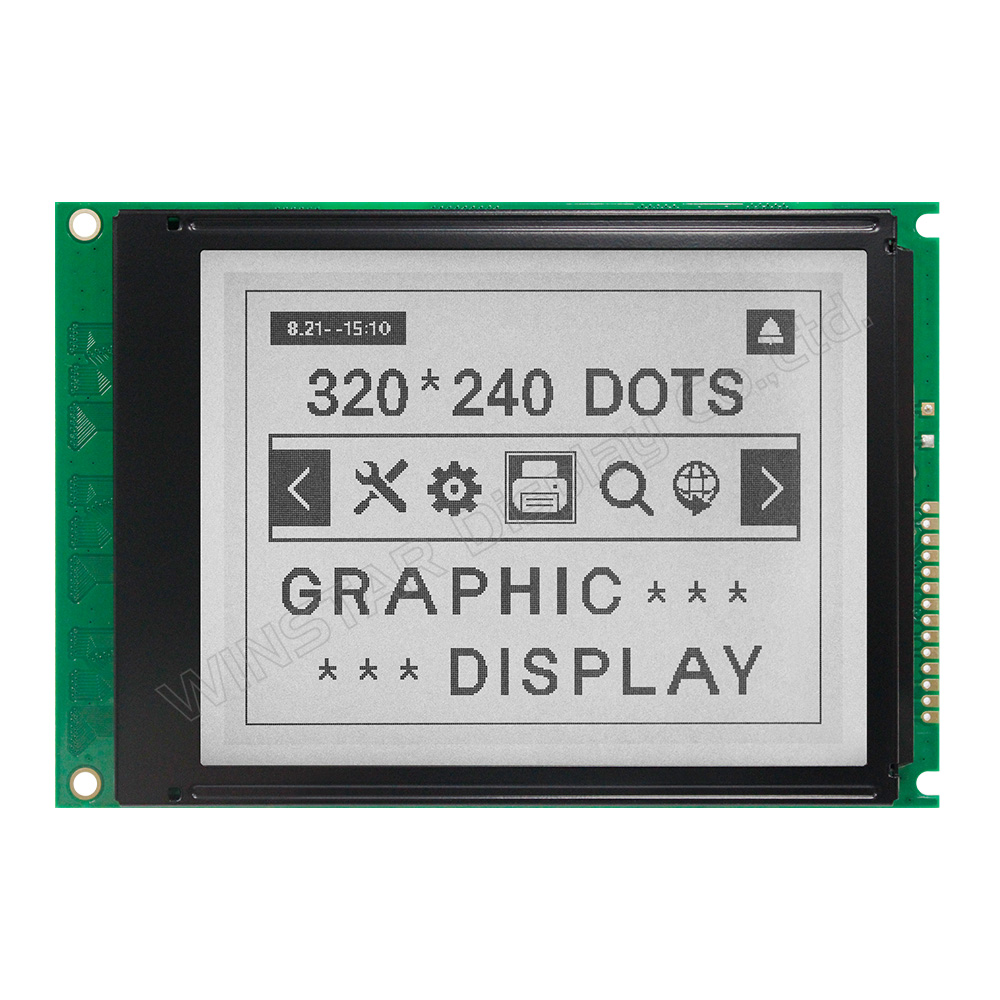

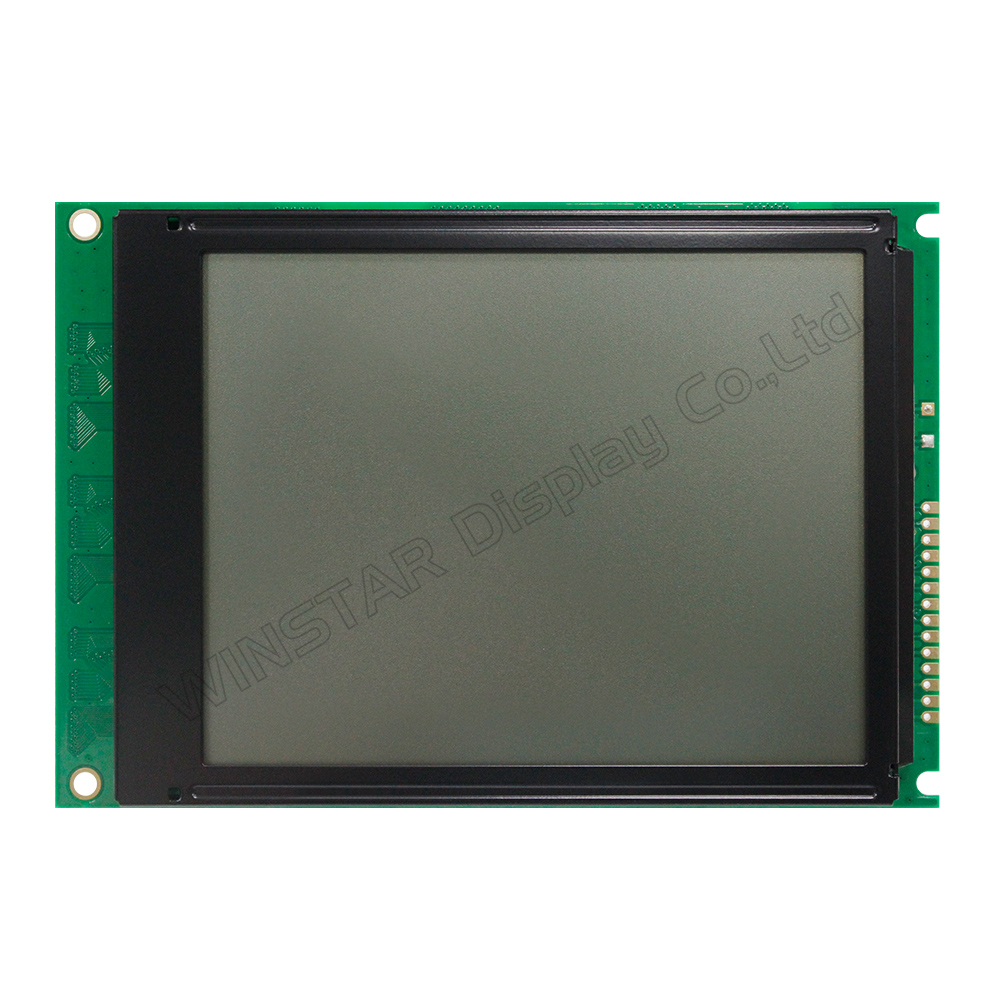

WG320240D1は、COB（Chip on Board）構造を採用し、マウント用のPCBと取り付け用のネジ穴を備えたモノクロ320x240 LCDグラフィックディスプレイモジュールです。モジュール寸法は142×96 mm、アクティブエリア（AA）サイズは95.97×71.97 mm、対角サイズは4.72 インチです。このLCDグラフィックディスプレイにはコントローラーICがオンボードで搭載されていません。タッチスクリーンはオプションで利用可能です。このLCDモジュールは-20℃～+70℃の動作温度範囲で稼働し、保存温度範囲は-30℃～+80℃です。コントローラーICが必要な場合は、WG320240D0モデルをご参照ください。

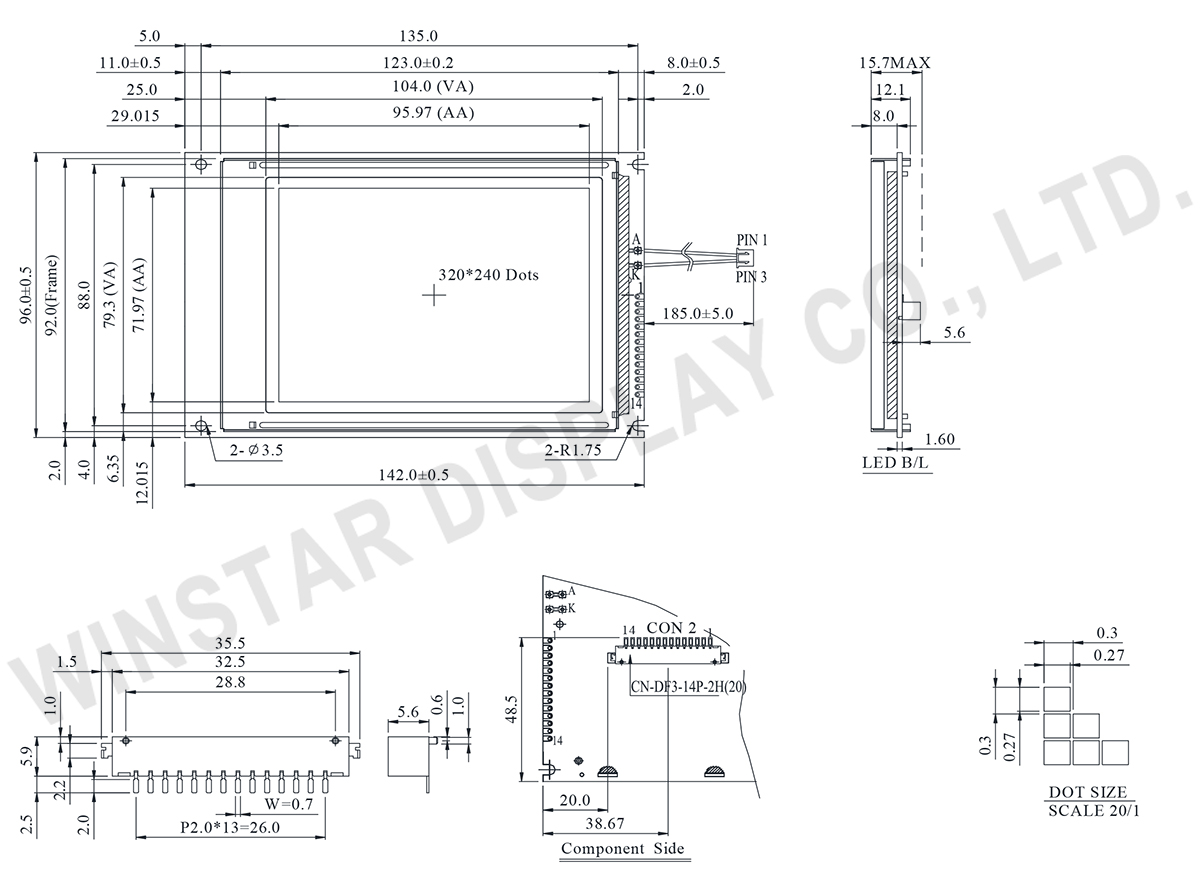

外形図
Data source ref:WG320240D1-TFH-VZ#
製品仕様
規格説明
| 項目 | 標準値 | 単位 |
|---|---|---|
| ドットマトリックス(解像度) | 320 x 240 | － |
| モジュールサイズ | 142.0 x 96.0 x 15.7(Max) | mm |
| 表示エリア | 104.0 x 79.3 | mm |
| 有効エリア | 95.97 x 71.97 | mm |
| ドットサイズ | 0.27 x 0.27 | mm |
| ドットピッチ | 0.30 x 0.30 | mm |
| 駆動方法 | 1/240 | |
| バックライトタイプ | LED | |
絶対最大定格
| 項目 | 記号 | 最小値 | 典型値 | 最大値 | 単位 |
|---|---|---|---|---|---|
| 操作温度 | TOP | -20 | － | +70 | ℃ |
| 保存温度 | TST | -30 | － | +80 | ℃ |
| 入力電圧 | VIN | -0.3 | － | VDD+0.3 | V |
| ロジック電源電圧 | VDD-VSS | -0.3 | － | 7.0 | V |
| LCD供給電圧 | VDD-V0 | 0 | － | 32 | V |
電気特性
| 項目 | 記号 | 条件 | 最小値 | 典型値 | 最大値 | 単位 |
|---|---|---|---|---|---|---|
| ロジック電源電圧 | VDD-VSS | － | 2.7 | － | 5.5 | V |
| LCD供給電圧 | VDD-V0 | Ta=-20℃ Ta=25℃ Ta=70℃ |
－ 21.0 19.8 |
－ 21.6 － |
23.5 22.2 － |
V V V |
| 高レベル入力電圧 | VIH | － | 0.8VDD | － | VDD | V |
| 低レベル入力電圧 | VIL | － | 0 | － | 0.2VDD | V |
| 高レベル出力電圧 | VOH | － | VDD-0.4 | － | VDD | V |
| 低レベル出力電圧 | VOL | － | 0 | － | 0.4 | V |
| 供給電流 | IDD | － | － | 79 | 120 | mA |
ピン功能定義
| Pin No. | 記号 | Level | 説明 |
|---|---|---|---|
| 1 | FRAME | H/L | Scan start-up signal |
| 2 | DF | H/L | Frame reverse signal(alternate signal) |
| 3 | LOAD | H to L | Data latch pulse |
| 4 | CP | H to L | Data shift pulse |
| 5 | DISPOFF | H/L | H: Display ON, L: Display OFF |
| 6 | D0 | H/L | Display data, bit0 |
| 7 | D1 | H/L | Display data, bit1 |
| 8 | D2 | H/L | Display data, bit2 |
| 9 | D3 | H/L | Display data, bit3 |
| 10 | VDD | 5.0V | Power supply for Logic |
| 11 | VSS | 0V | Ground |
| 12 | VEE | -25 | Negative Voltage Output |
| 13 | VO | (Variable) | Driving voltage for LCD |
| 14 | FG | Frame Ground |
