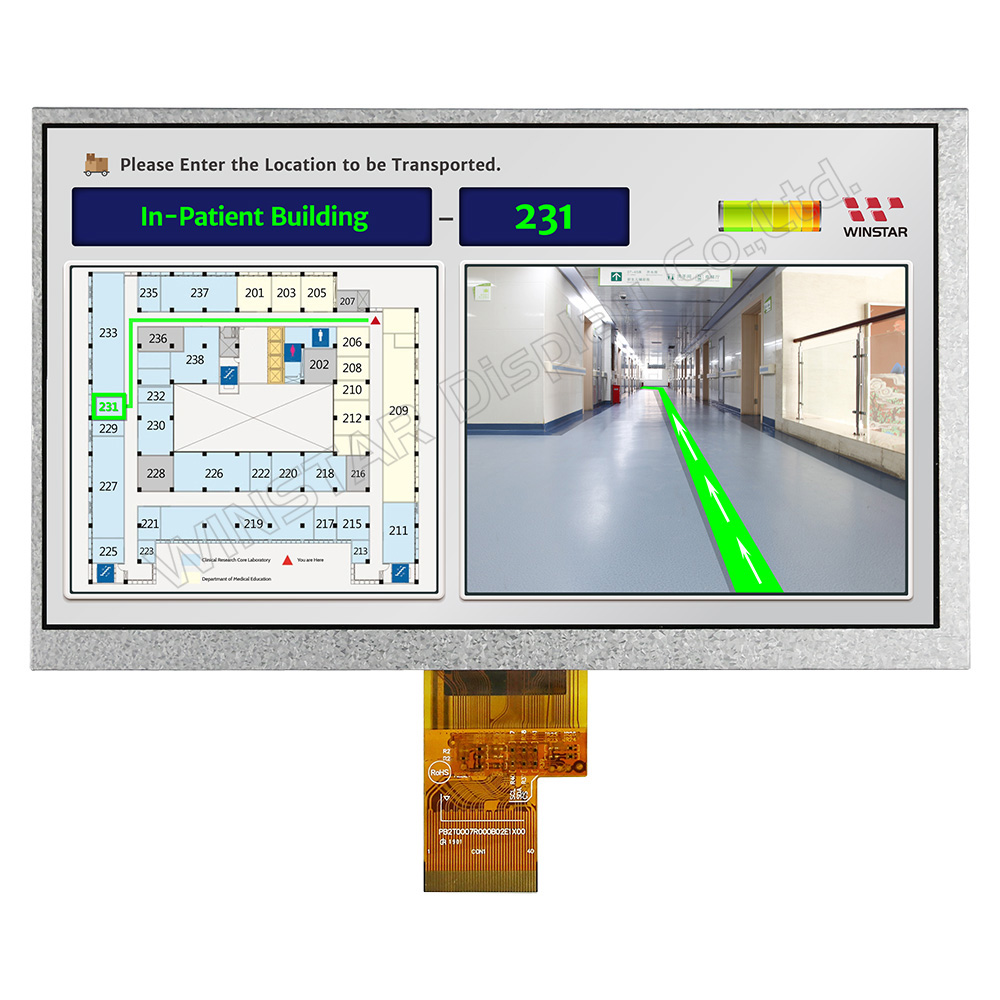

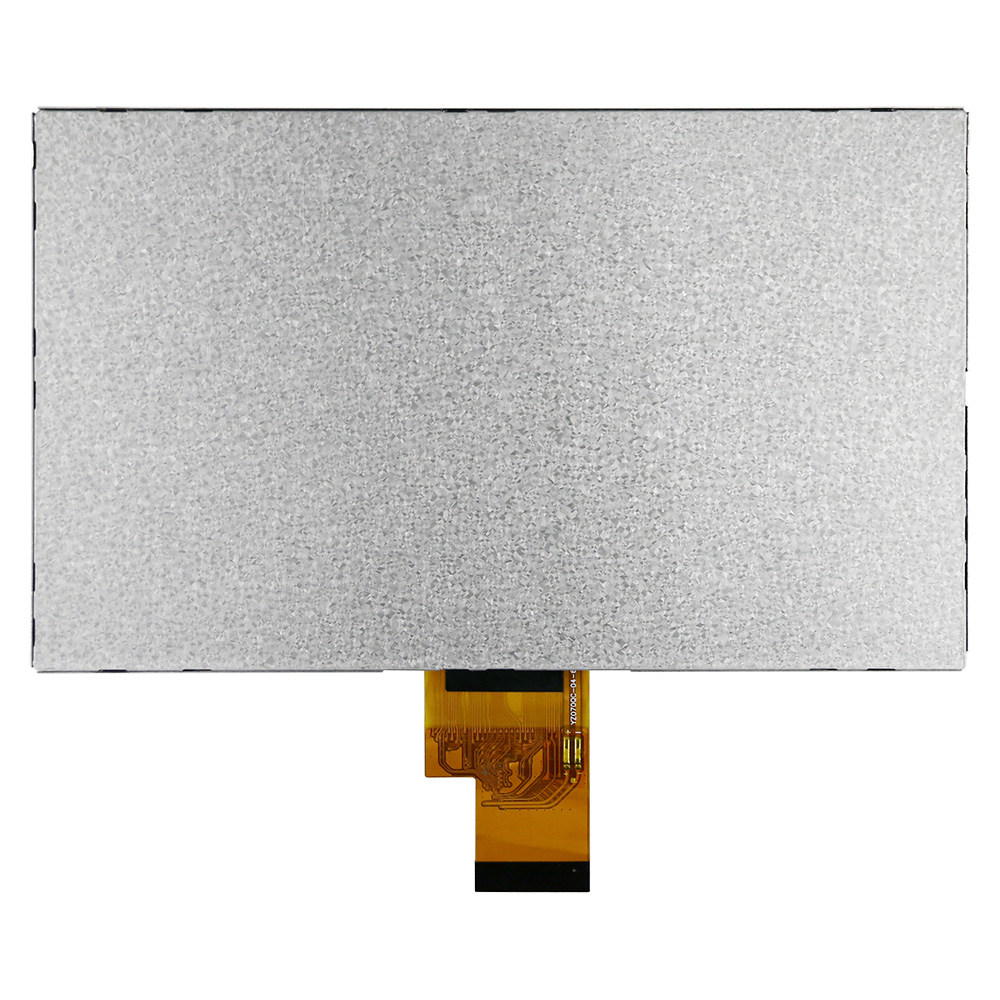

7 inch LVDS 液晶 ディスプレイ

型番 WF70A7TIAHLNN0

►サイズ: 7インチ
►解像度: 1024 x 600 dots
►視野角: 12H
►インターフェース: LVDS
►ドライバIC: EK79001HE + EK73215BCGA
►コントロールボード: 無
►輝度(cd/m²): 600
►スルーホールフレーム: 無
►タッチパネル: タッチパネル無し

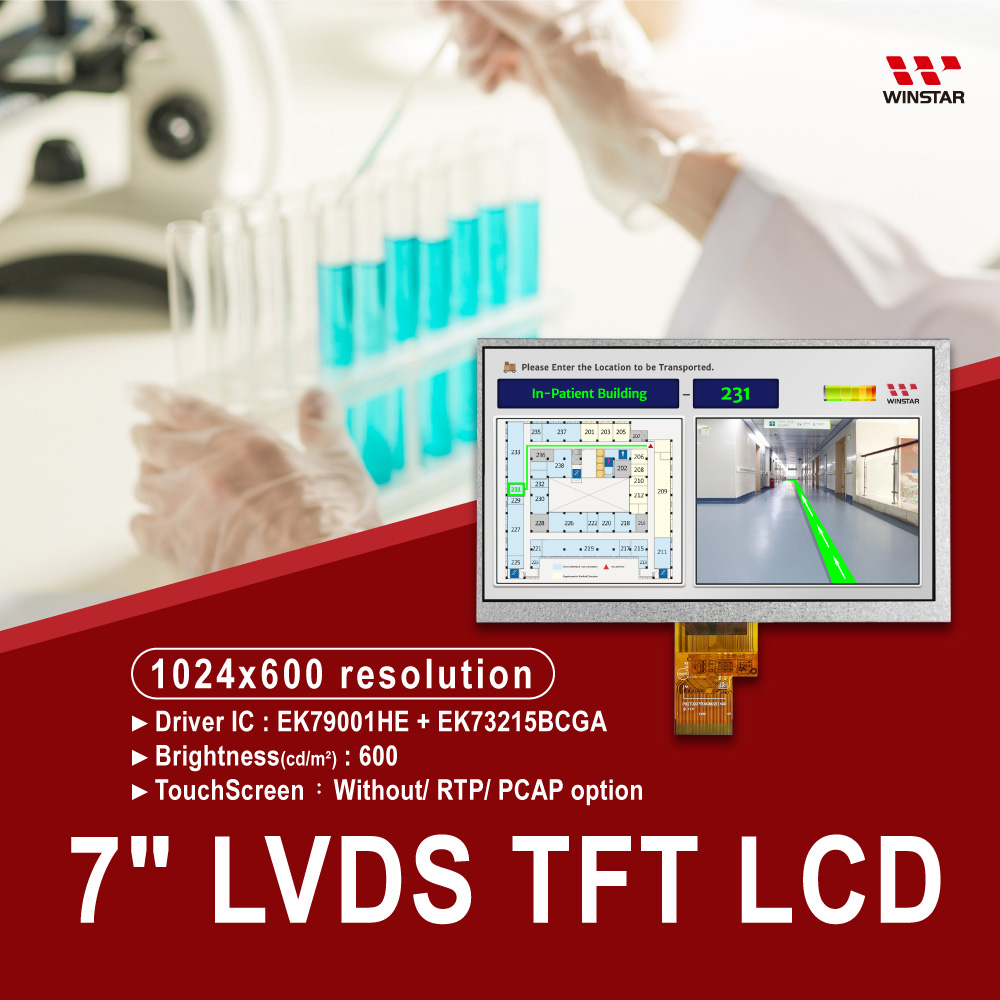

製品情報

WINSTAR 7インチ LVDS 液晶ディスプレイ WF70A7TIAHLNN0 は、7インチディスプレイ で解像度1024x600のTFT-LCDです。この製品は、LVDSインターフェース をサポートし、ドライバーIC(EK79001HEとEK73215BCGA)が内蔵されています。さらに、静電容量式および抵抗膜式のタッチパネルが搭載可能で、高輝度バージョンも選択できます。

以前のWF70BTIAHLNN0は中華映管のパネルを使用していたため、すでにEOLとなっています。そのため、WF70A7TIAHLNN0はWF70BTIAHLNN0の代替品として開発されました。モジュールサイズ、バックライト、FPCのピン配列、インターフェース、電気特性、光学特性など、すべてが同じ仕様です。次のページの仕様比較表をご参照ください。

パネルの表面処理はアンチグレアであり、供給電圧(DVDD)は3.0V~3.6Vです。視野角は12時方向で、グレースケールは6時方向で、アスペクト比は16:9です。また、輝度は500~600ニットで、操作温度範囲は-20℃から+70℃、保存温度範囲は-30℃から+80℃です。 この製品は7インチ LVDSディスプレイであり、様々なアプリケーションに対応可能です。

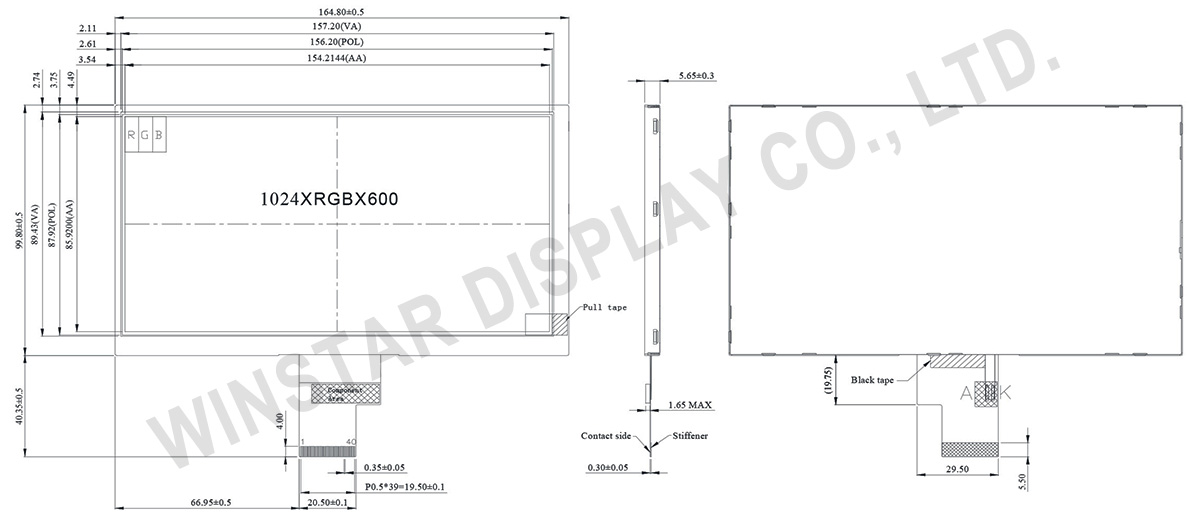

外形図

7 1024x600  LVDS TFT Color LCD - WF70A7TIAHLNN0

製品仕様

規格説明

項目 仕様 単位
サイズ(対角線) 7.0 インチ
ドットマトリクス(解像度) 1024 × RGB × 600(TFT) dots
モジュールサイズ 164.8(W) × 99.8(H) × 5.65(D) mm
有効エリア 154.2144 × 85.92 mm
ドットピッチ 0.1506 × 0.1432 mm
LCDタイプ TFT, ・ノーマリ・ホワイト・透過型
視野角 12時方向
グレースケール反転 6時方向
アスペクト率 16:9
ドライバIC EK79001HE + EK73215BCGA
バックライトタイプ LED・ノーマリ・ホワイト
タッチパネルタイプ タッチパネル無し
インターフェイス LVDS
表面処理 アンチグレア(Anti-Glare)

絶対最大定格

項目 記号 最小値 典型値 最大値 単位
動作温度 TOP -20 +70
保存温度 TST -30 +80

電気特性

項目 記号 標準値 単位
最小値 典型値 最大値
電源電圧 DVDD 3.0 3.3 3.6 V
AVDD 9.4 9.6 9.8 V
VGH 17 18 19 V
VGL -6.6 -6.0 -5.4 V
入力信号電圧 VCOM 3.1 3.3 3.6 V
高レベル入力電圧 VIH 0.7 DVDD - DVDD V
低レベル入力電圧 VIL 0 - 0.3 DVDD V

ピン功能定義

Pin No. 記号 入出力 説明
1 VCOM P Common Voltage
2 VDD P Digital circuit
3 VDD P Digital circuit
4 NC --- No connection
5 Reset I Global reset pin
6 STBYB I Standby mode, Normally pulled high
STBYB = “1”, normal operation
STBYB = “0”, timing controller, source driver will turn off, all output are High-Z
7 GND P Ground
8 RXIN0- I Negative LVDS differential data input
9 RXIN0+ I Positive LVDS differential data input
10 GND P Ground
11 RXIN1- I Negative LVDS differential data input
12 RXIN1+ I Positive LVDS differential data input
13 GND P Ground
14 RXIN2- I Negative LVDS differential data input
15 RXIN2+ I Positive LVDS differential data input
16 GND P Ground
17 RXCLKIN- I Negative LVDS differential clock input
18 RXCLKIN+ I Positive LVDS differential clock input
19 GND P Ground
20 RXIN3- I Negative LVDS differential data input
21 RXIN3+ I Positive LVDS differential data input
22 GND P Ground
23 NC --- No connection
24 NC --- No connection
25 GND P Ground
26 NC --- No connection
27 DIMO O Backlight CABC controller signal output
28 SELB I 6bit/8bit mode select
H:6bit / L:8bit
29 AVDD P Power for Analog Circuit
30 GND P Ground
31 LED- P LED Cathode
32 LED- P LED Cathode
33 L/R I Horizontal inversion
34 U/D I Vertical inversion
35 VGL P Negative power for TFT
36 GND P Ground
37 GND P Ground
38 VGH P Positive power for TFT
39 LED+ P LED Anode
40 LED+ P LED Anode
I:入力 , O:出力, P:電源
