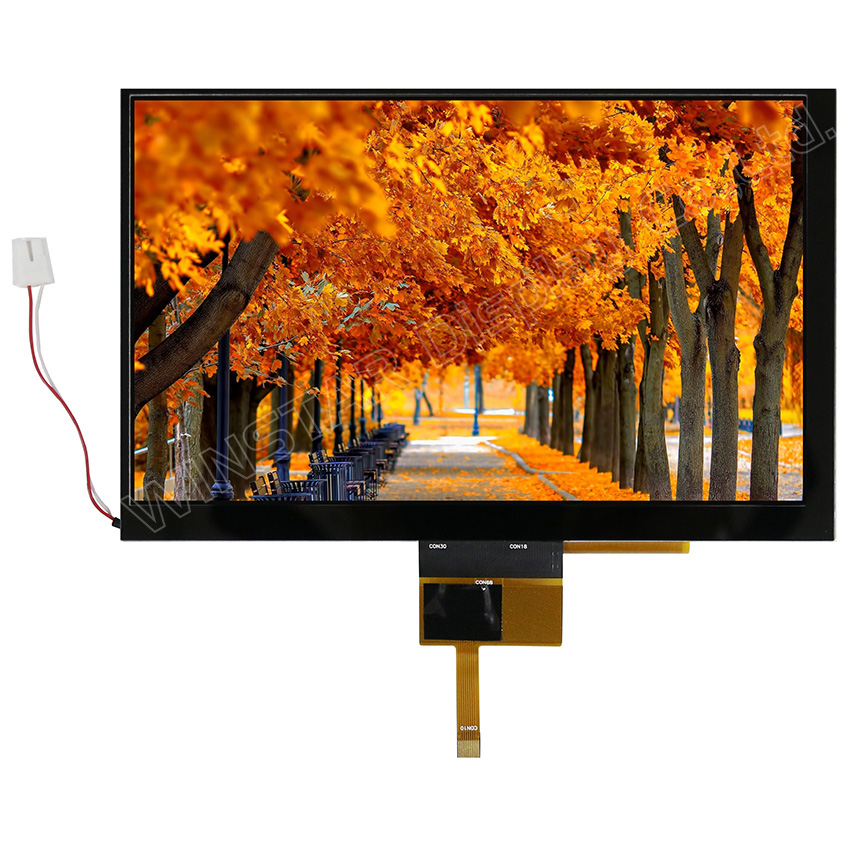

WF70A6TIAGDNG0は、7インチのカラー透過型TFT液晶ディスプレイで、プロジェクテッド容量性タッチパネルを搭載しており、解像度は800x480ピクセル、アスペクト比は16:9です。TFTディスプレイ用にはHX8262およびHX8678のドライバICが内蔵されており、プロジェクテッド容量性タッチパネル（PCAP）用にはILI2130のドライバICが内蔵されています。これにより、シームレスな統合と効率的なパフォーマンスが実現されています。モジュールにはグレア表面パネルが装備されており、視野方向は12時の方向で、グレースケール反転は6時の方向です。寸法は165.05 x 104.87 mmで、有効画面サイズは152.4 x 91.44 mmです。
WF70A6TIAGDNG0は、典型的な値で350 cd/m²の輝度と400:1のコントラスト比を提供し、さまざまな照明条件で優れた画像のクリアさを確保します。最適な輝度レベルは、クリアな画質だけでなく、エネルギー効率にも貢献し、さまざまなアプリケーションに最適な選択肢となります。電源電圧範囲は3.0Vから3.6V（典型値：3.3V）、動作温度範囲は-20°Cから+70°C、保存温度範囲は-30°Cから+80°Cであり、このTFT-LCDディスプレイはさまざまな環境で信頼性の高いパフォーマンスを提供します。
モジュールには、ILI2130ドライバICを搭載したプロジェクテッド容量性タッチパネル（PCAP）が付属しており、I2Cインターフェースと5点タッチ機能をサポートしています。この機能豊富なデザインにより、WF70A6TIAGDNG0は産業制御機器、POSシステム、テスト機器、医療機器、スマート家電など、さまざまなアプリケーションに適しています。当社のウェブサイトでPCAPタッチTFTディスプレイモジュールに関する詳細情報をご覧ください！

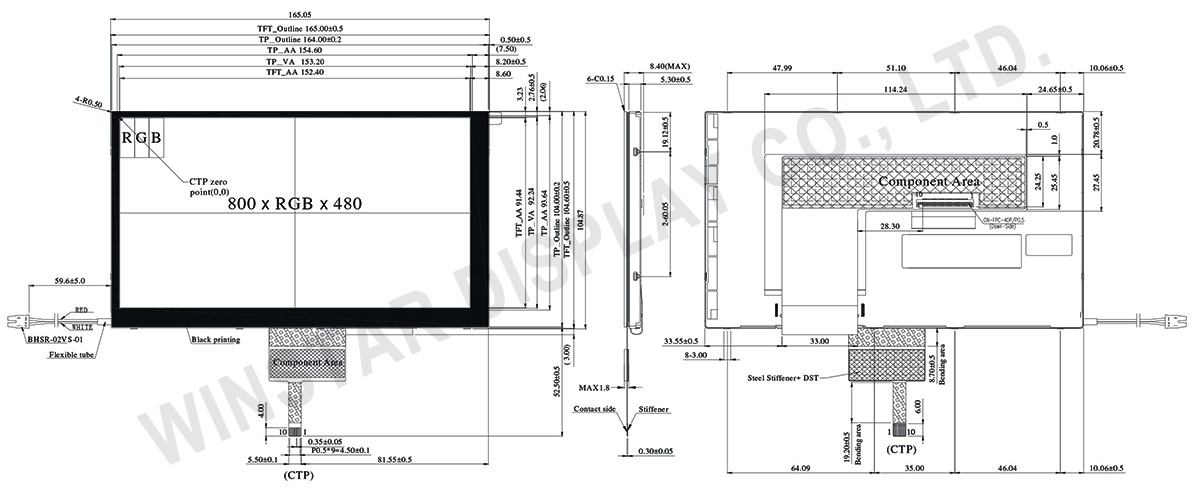

外形図
製品仕様
ピン功能定義
LCM PIN 定義
| Pin | 記号 | 説明 |
|---|---|---|
| 1 | GND | Power Ground |
| 2 | GND | Power Ground |
| 3 | NC | Not Connect |
| 4 | Vcc | Power Supply for Digital Circuit |
| 5 | Vcc | Power Supply for Digital Circuit |
| 6 | Vcc | Power Supply for Digital Circuit |
| 7 | Vcc | Power Supply for Digital Circuit |
| 8 | NC | Not Connect |
| 9 | DE | Data Enable |
| 10 | GND | Power Ground |
| 11 | GND | Power Ground |
| 12 | GND | Power Ground |
| 13 | B5 | Blue Data 5 (MSB) |
| 14 | B4 | Blue Data 4 |
| 15 | B3 | Blue Data 3 |
| 16 | GND | Power Ground |
| 17 | B2 | Blue Data 2 |
| 18 | B1 | Blue Data 1 |
| 19 | B0 | Blue Data 0 (LSB) |
| 20 | GND | Power Ground |
| 21 | G5 | Green Data 5 (MSB) |
| 22 | G4 | Green Data 4 |
| 23 | G3 | Green Data 3 |
| 24 | GND | Power Ground |
| 25 | G2 | Green Data 2 |
| 26 | G1 | Green Data 1 |
| 27 | G0 | Green Data 0(LSB) |
| 28 | GND | Power Ground |
| 29 | R5 | Red Data 5 (MSB) |
| 30 | R4 | Red Data 4 |
| 31 | R3 | Red Data 3 |
| 32 | GND | Power Ground |
| 33 | R2 | Red Data 2 |
| 34 | R1 | Red Data 1 |
| 35 | R0 | Red Data 0(LSB) |
| 36 | GND | Power Ground |
| 37 | GND | Power Ground |
| 38 | DCLK | Clock Signals ; Latch Data at the Falling Edge (CLK) |
| 39 | GND | Power Ground |
| 40 | GND | Power Ground |
Backlight Driving Part
| Pin No. | 記号 | 説明 |
|---|---|---|
| 1 | VLED+ | Red, LED_ Anode |
| 2 | VLED- | White, LED_ Cathode |
CTP PIN 定義
| Pin | 記号 | 説明 |
|---|---|---|
| 1 | VSS | Ground for analog circuit |
| 2 | VDDT | Power Supply : +3.3V |
| 3 | SCL | I2C clock input |
| 4 | NC | No connect |
| 5 | SDA | I2C data input and output |
| 6 | NC | No connect |
| 7 | /RST | External Reset, Low is active |
| 8 | NC | No connect |
| 9 | /INT | External interrupt to the host |
| 10 | VSS | Ground for analog circuit |
規格説明
| 項目 | 仕様 | 単位 |
|---|---|---|
| サイズ(対角線) | 7.0 | インチ |
| ドットマトリクス(解像度) | 800 × RGB × 480 (TFT) | dots |
| モジュールサイズ | 165.05(W) × 104.87 (H) × 8.4(D) | mm |
| 有効エリア | 152.4 × 91.44 | mm |
| ドットピッチ | 0.1905 × 0.1905 | mm |
| LCDタイプ | TFT・ノーマリ・ホワイト・透過型 | |
| 視野角 | 12時方向 | |
| グレースケール反転 | 6時方向 | |
| TFT 駆動IC | HX8262+HX8678 或いは互換性IC | |
| TFT インターフェイス | 18-bit RGB | |
| アスペクト率 | 16:9 | |
| PCAP IC | ILI2130 或いは互換性IC | |
| PCAP インターフェイス | I2C | |
| PCAP FW バージョン | 0x07.0x00.0x00.0x00.0x70.0x44.0x0A.0x02 | |
| PCAP 解像度 | 16384*16384 | |
| バックライトタイプ | LED・ノーマリ・ホワイト | |
| タッチパネルタイプ | PCAP静電容量方式タッチパネル | |
| 表面 | グレア | |
絶対最大定格
| 項目 | 記号 | 最小値 | 典型値 | 最大値 | 単位 |
|---|---|---|---|---|---|
| 動作温度 | TOP | -20 | － | +70 | ℃ |
| 保存温度 | TST | -30 | － | +80 | ℃ |
電気特性
作業条件
推奨動作条件 (GND=0V，Ta=25℃)
| 項目 | 記号 | 最小値 | 典型値 | 最大値 | 単位 | |
|---|---|---|---|---|---|---|
| 電源電圧 | Vcc | 3.0 | 3.3 | 3.6 | V | |
| 電源電流 | Icc | 200 | 260 | mA | ||
| 入力信号電圧 | 高レベル | VIH | 0.7Vcc | - | Vcc | V |
| 低レベル | VIL | 0 | - | 0.3Vcc | ||
| PCAP電源電圧 | VDDT | 3.0 | 3.3 | 3.6 | V | |
| ICTP | － | 62 | 93 | mA | ||
