ホーム 製品 LCD液晶ディスプレイモジュール グラフィック LCD モジュール WG320240D0

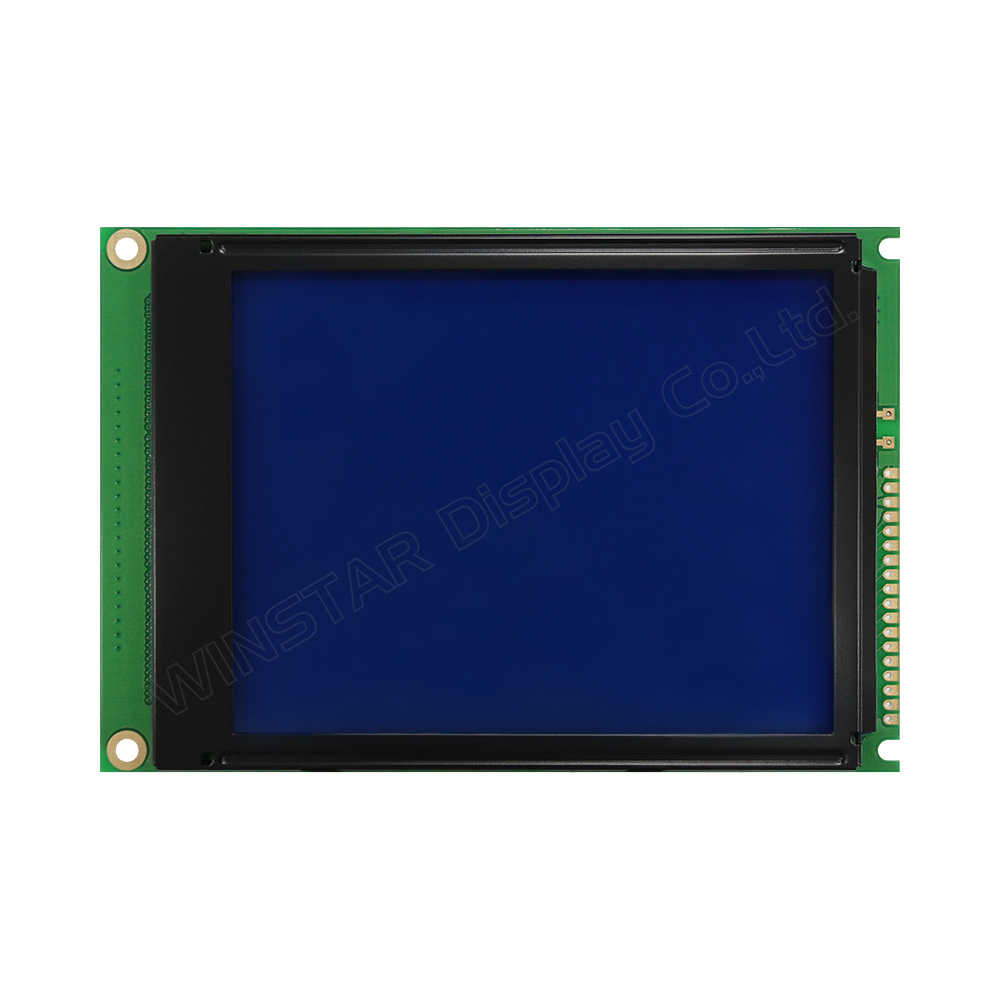

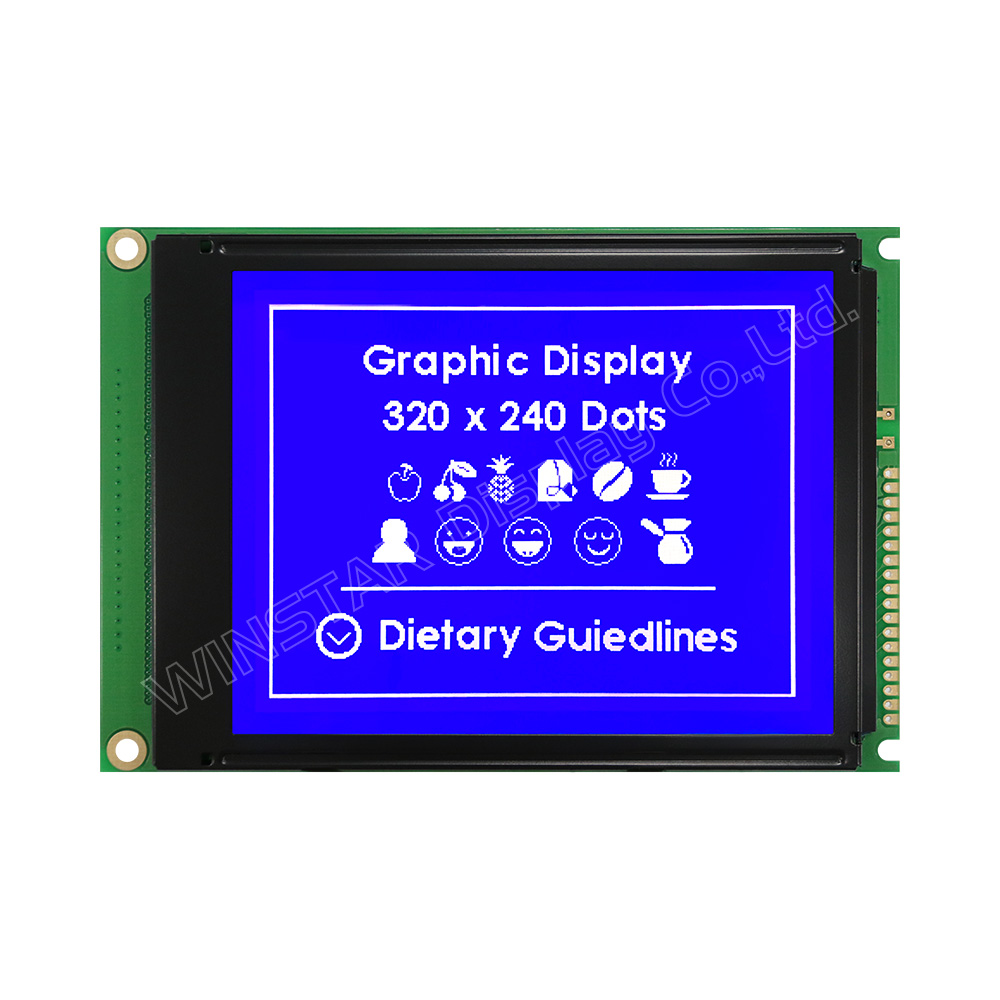

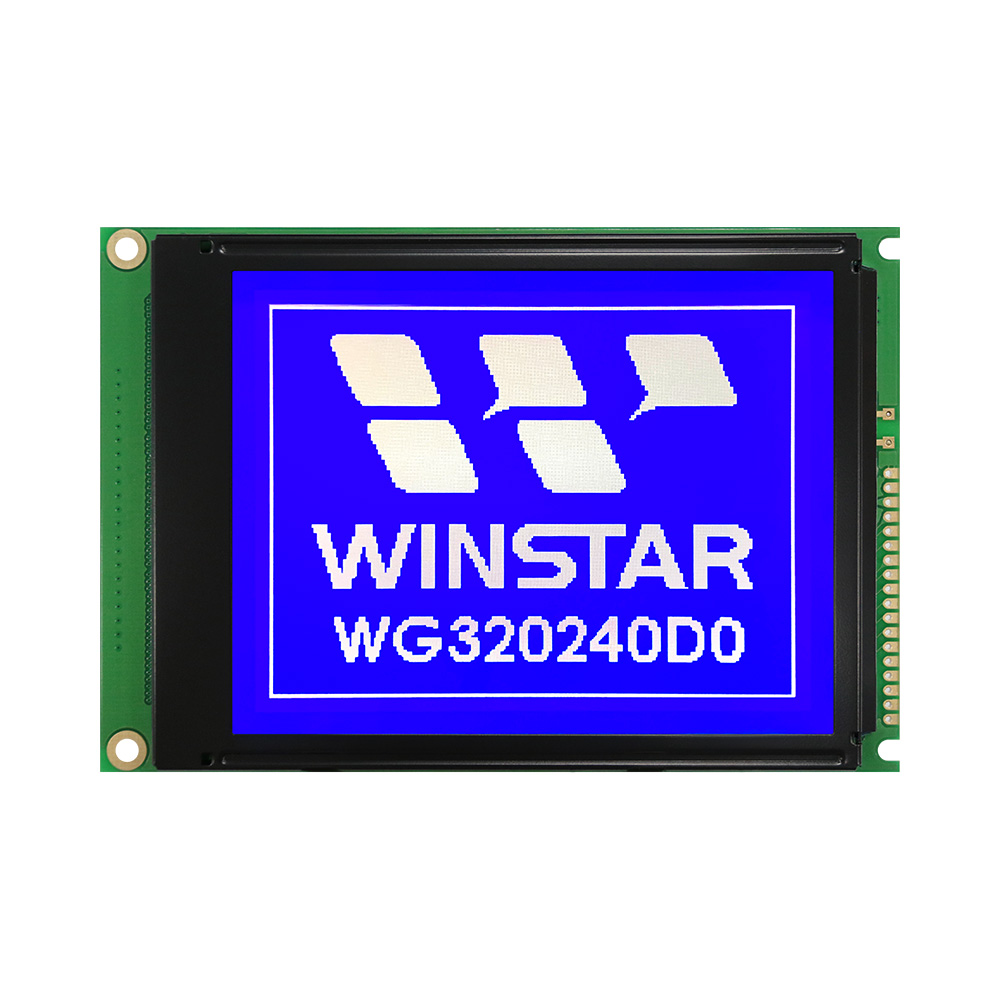

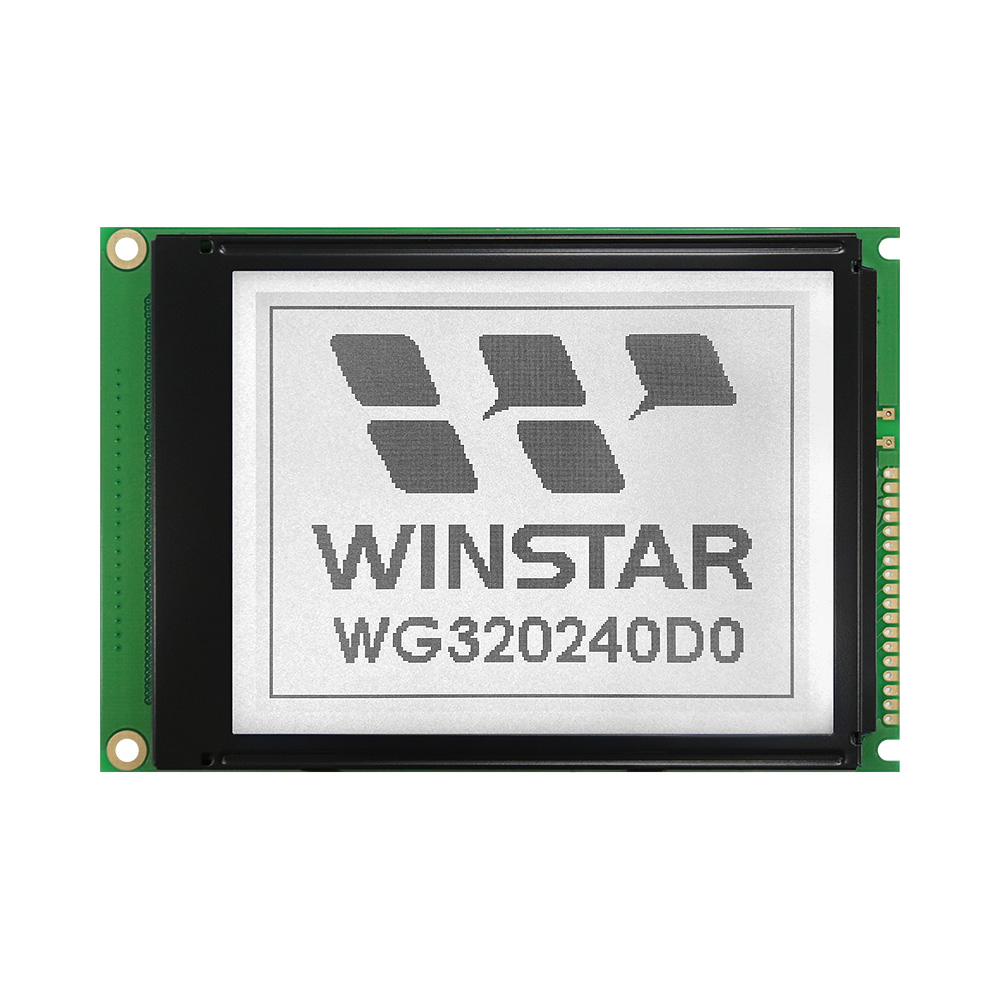

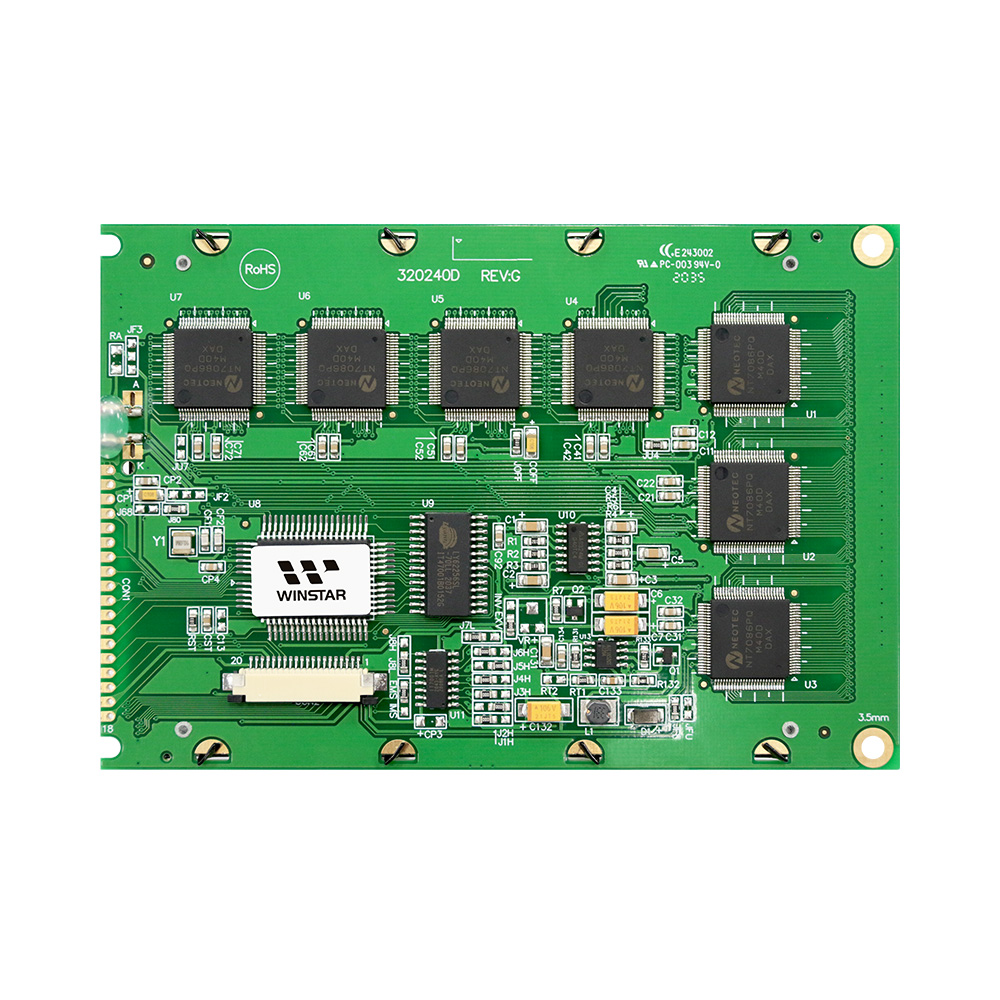

グラフィックLCDモジュール 320x240

型番 WG320240D0

►グラフィックLCDモジュール 320x240
►タイプ: グラフィック
►結構: COB
►サイズ: 4.72インチ
►320x240 ドット
►IC: RA8835
►1/240 duty cycle
►+5V電源電圧
►オプション可能:タッチパネル
►インターフェース: 6800/8080

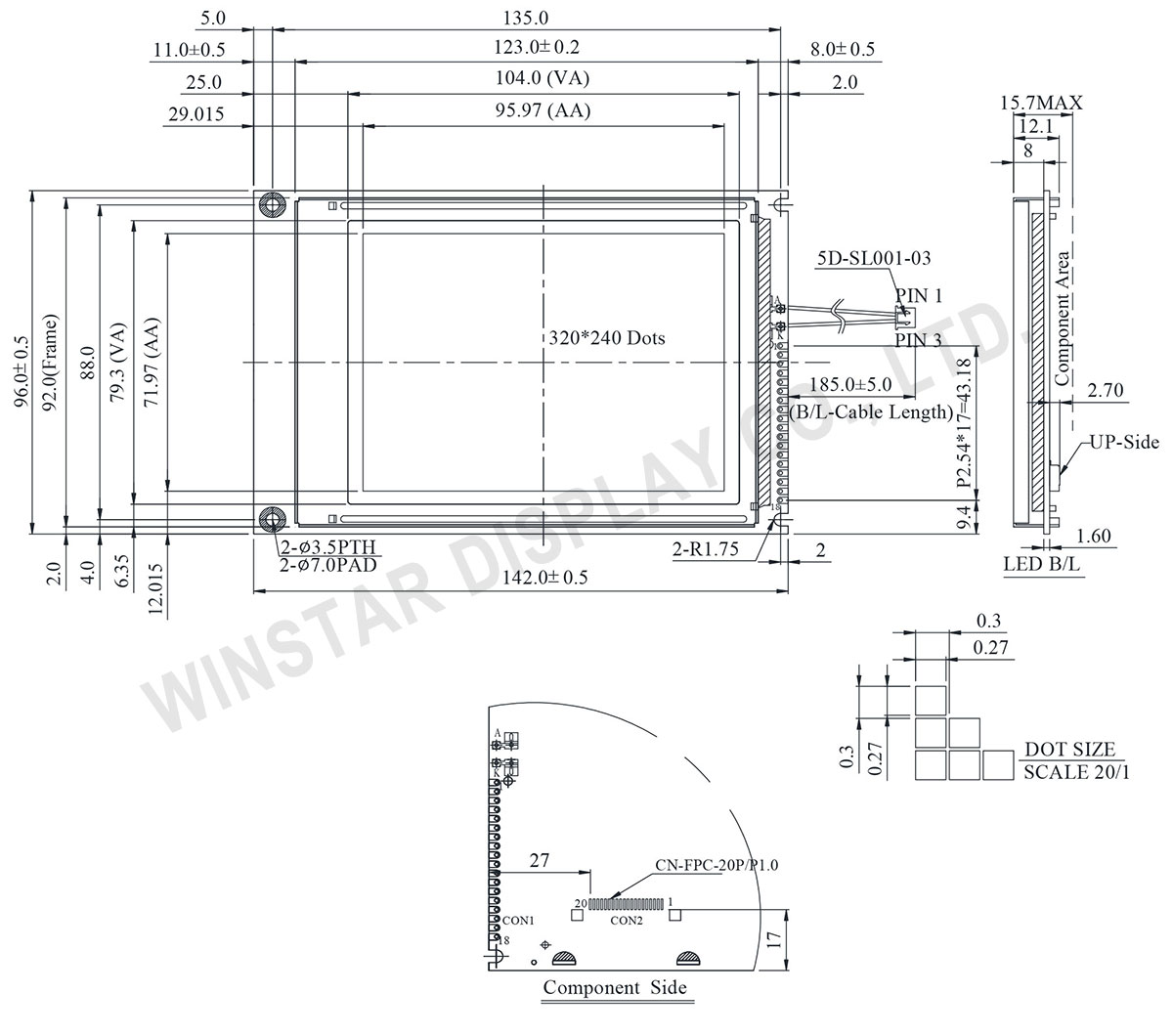

外形図

320x240 Graphic Module

Data source ref:WG320240D0-TFH-VZ#

製品仕様

ピン功能定義

CON1

Pin No. 記号 Level 説明
1 VSS 0V Ground
2 VDD 5.0V Power supply for Logic
3 VO (Variable) Driving voltage for LCD
4 A0 H/L RD=L WR=H ,A0=L :Data Read  AO=H :Status read
RD=H WR=L ,A0=L :Data Write  AO=H :Command write
5 WR H/L 8080 family MPU interface : Write signal
6 RD H/L 8080 family MPU interface: Read signal
7~14 DB0~DB7 H/L Data bus line
15 CS H/L Chip select ,Active L
16 RES H/L Controller reset signal, Active L
17 VEE   Negative voltage output (Optional)
18 DISPOFF   Display off

CON2

Pin No. 記号 Level 説明
1 VSS 0V Ground
2 VDD 5.0V Power supply for Logic
3 VO (Variable) Driving voltage for LCD
4 A0 H/L RD=L WR=H ,A0=L :Data Read  AO=H :Status read
RD=H WR=L ,A0=L :Data Write  AO=H :Command write
5 WR H/L 8080 family MPU interface : Write signal
6 RD H/L 8080 family MPU interface: Read signal
7~14 DB0~DB7 H/L Data bus line
15 CS H/L Chip select ,Active L
16 RES H/L Controller reset signal, Active L
17 VEE   Negative voltage output (Optional)
18 DISPOFF   Display off
19 A   Power supply for B/L +
20 K   Power supply for B/L -

規格説明

項目 標準値 単位
ドットマトリックス(解像度) 320 x 240
モジュールサイズ 142.0 x 96.0 x 15.7 (MAX) mm
表示エリア 104.0 x 79.3 mm
有効エリア 95.97 x 71.97 mm
ドットサイズ 0.27 x 0.27 mm
ドットピッチ 0.30 x 0.30 mm
駆動方法 1/240
バックライトタイプ LED
IC RA8835
インターフェース 8080

絶対最大定格

項目 記号 最小値 典型値 最大値 単位
操作温度 TOP -20 +70
保存温度 TST -30 +80
入力電圧 VIN -0.3 VDD+0.3 V
ロジック電源電圧 VDD-VSS -0.3 7.0 V
LCD供給電圧 VDD-V0 0 32 V

電気特性

項目 記号 条件 最小値 典型値 最大値 単位
ロジック電源電圧 VDD-VSS 4.5 5.0 5.5 V
LCD供給電圧 VDD-V0 Ta=-20℃
Ta=25℃
Ta=70℃


21.0
19.8


21.6
23.5
22.2
V
V
V
高レベル入力電圧 VIH 0.5VDD VDD V
低レベル入力電圧 VIL VSS 0.2VDD V
高レベル出力電圧 VOH VDD-0.4 VDD V
低レベル出力電圧 VOL VSS+0.4 V
供給電流 IDD VDD=5.0V 98 112 135 mA
Search Keyword: 320x240 lcd, 320 x 240 lcd, lcd 320 x240
