製品情報

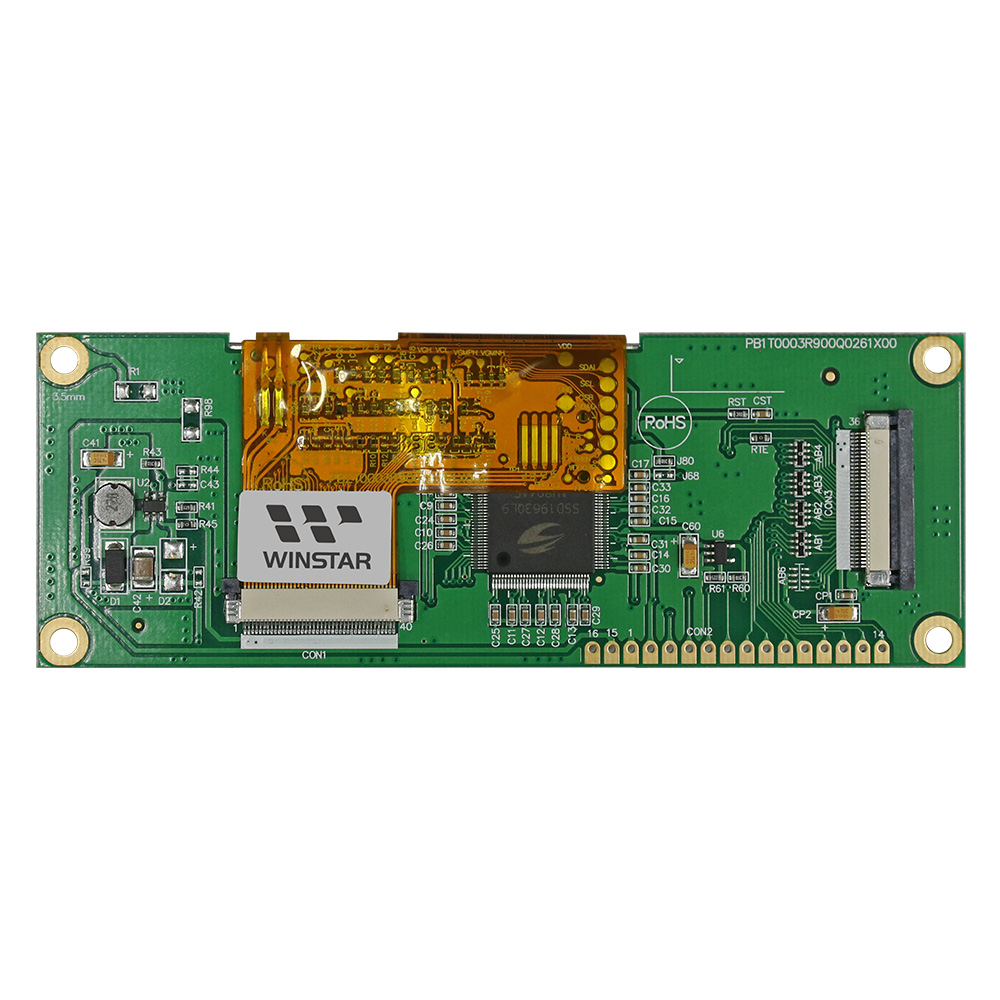

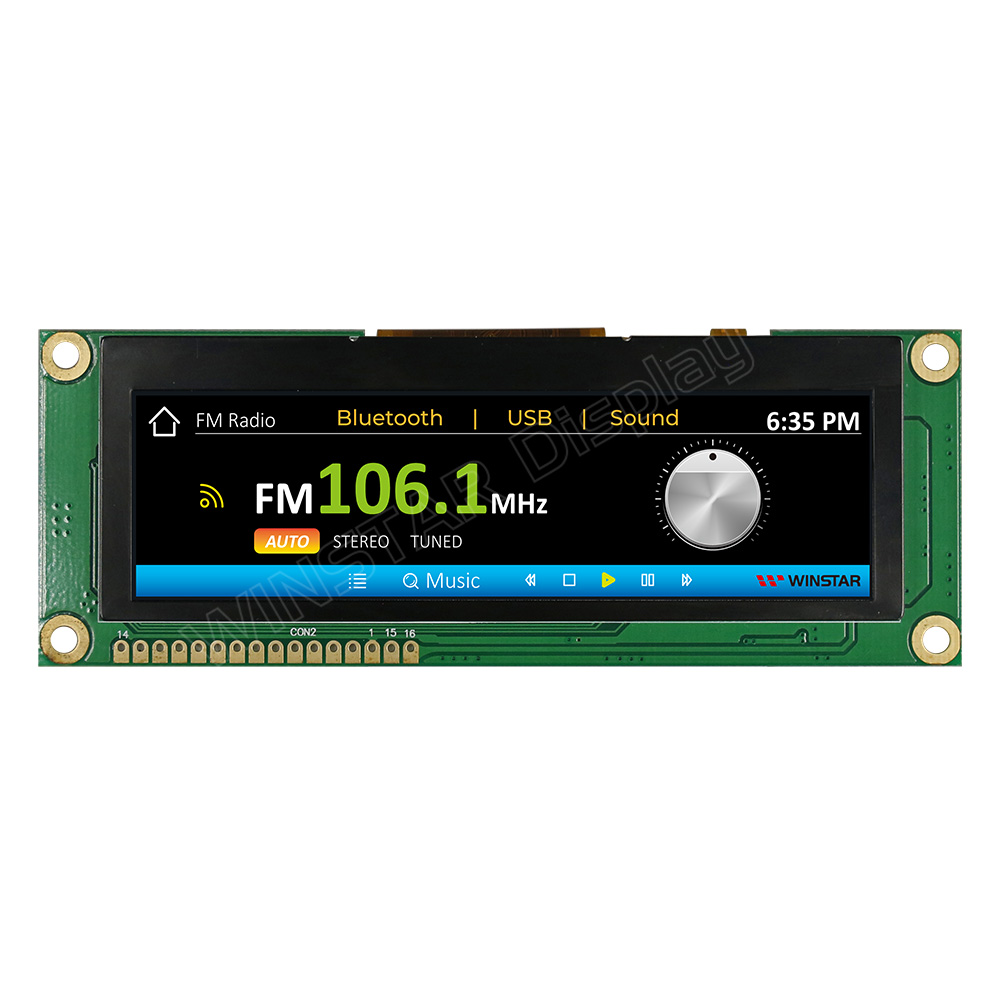

WF39QTIBSDBN0は、制御基板付きの3.9インチバータイプTFT LCDです。アンチグレア表面、12時方向の視野角、6時方向の階調反転方向を特徴としています。解像度は480x128ピクセル、モジュールサイズは122.0×44.0×7.5（最大）mmで、表示エリアは95.04×25.34 mmです。輝度は500 cd/m²です。本モジュールはSSD1963ドライバICを内蔵しており、MCUインターフェースに対応しています。
ディスプレイのLCM（VDD）電源電圧は3.0V〜3.3V（標準値：3.1V）です。本バータイプTFTは-20℃〜+70℃の動作温度範囲、-30℃〜+80℃の保存温度範囲に対応しています。

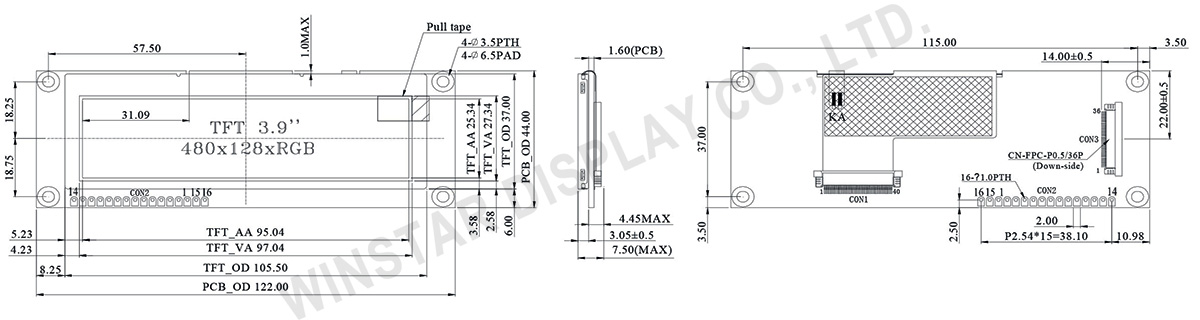

外形図
製品仕様
規格説明
| 項目 | 仕様 | 単位 |
|---|---|---|
| サイズ (対角線) | 3.9 | インチ |
| ドットマトリックス(解像度) | 480 × 128 × RGB (TFT) | dots |
| 外形寸法 | 122.0 × 44.0 × 7.5(max) | mm |
| 有効エリア | 95.04 × 25.34 | mm |
| ドットピッチ | 0.066(W) × 0.198(H) | mm |
| LCDタイプ | FT・ノーマリ・ホワイト, 透過型 | |
| 視野角度 | 12時方向 | |
| グレースケール反転 | 6時方向 | |
| 画面アスペクト比 | Bar Type | |
| ドライバIC | SSD1963 | |
| TFT インターフェイス | Digital 8080 family MPU 8bit/16bit | |
| バックライトタイプ | LED・ノーマリ・ホワイト | |
| Color arrangement | RGB-STRIPE | |
| タッチパネル | タッチパネル無し | |
| 表面処理 | アンチグレア | |
絶対最大定格
| 項目 | 記号 | 最小値 | 典型値 | 最大値 | 単位 |
|---|---|---|---|---|---|
| 操作温度 | TOP | -20 | － | +70 | ℃ |
| 保存温度 | TST | -30 | － | +80 | ℃ |
電気特性
| 項目 | 記号 | 最小値 | 典型値 | 最大値 | 単位 |
|---|---|---|---|---|---|
| LCM電源電圧 | VDD | 3.0 | 3.1 | 3.3 | V |
| LCM電源電流 | IDD | — | 200 | — | mA |
ピン功能定義
| Pin | 記号 | 説明 |
|---|---|---|
| 1 | GND | System round pin of the IC. Connect to system ground. |
| 2 | VDD | Power Supply : +3.3V |
| 3 | BL_E | Backlight control signal , H: On \ L: Off |
| 4 | D/C | Data/Command select |
| 5 | WR | Write strobe signal |
| 6 | RD | Read strobe signal |
| 7 | DB0 | Data bus |
| 8 | DB1 | Data bus |
| 9 | DB2 | Data bus |
| 10 | DB3 | Data bus |
| 11 | DB4 | Data bus |
| 12 | DB5 | Data bus |
| 13 | DB6 | Data bus |
| 14 | DB7 | Data bus |
| 15 | DB8 | Data bus (When select 8bits mode, this pin is NC) |
| 16 | DB9 | Data bus (When select 8bits mode, this pin is NC) |
| 17 | DB10 | Data bus (When select 8bits mode, this pin is NC) |
| 18 | DB11 | Data bus (When select 8bits mode, this pin is NC) |
| 19 | DB12 | Data bus (When select 8bits mode, this pin is NC) |
| 20 | DB13 | Data bus (When select 8bits mode, this pin is NC) |
| 21 | DB14 | Data bus (When select 8bits mode, this pin is NC) |
| 22 | DB15 | Data bus (When select 8bits mode, this pin is NC) |
| 23 | NC | No connect |
| 24 | NC | No connect |
| 25 | CS | Chip select |
| 26 | RESET | Hardware reset |
| 27 | DISP_ON | Display on/off control |
| 28 | NC | No connect |
| 29 | NC | No connect |
| 30 | NC | No connect |
| 31 | NC | No connect |
| 32 | NC | No connect |
| 33 | VLED- | VLED- for B/L LED inverter (GND) |
| 34 | VLED- | VLED- for B/L LED inverter (GND) |
| 35 | VLED+ | VLED+ for B/L LED inverter (+5V) |
| 36 | VLED+ | VLED+ for B/L LED inverter (+5V) |
