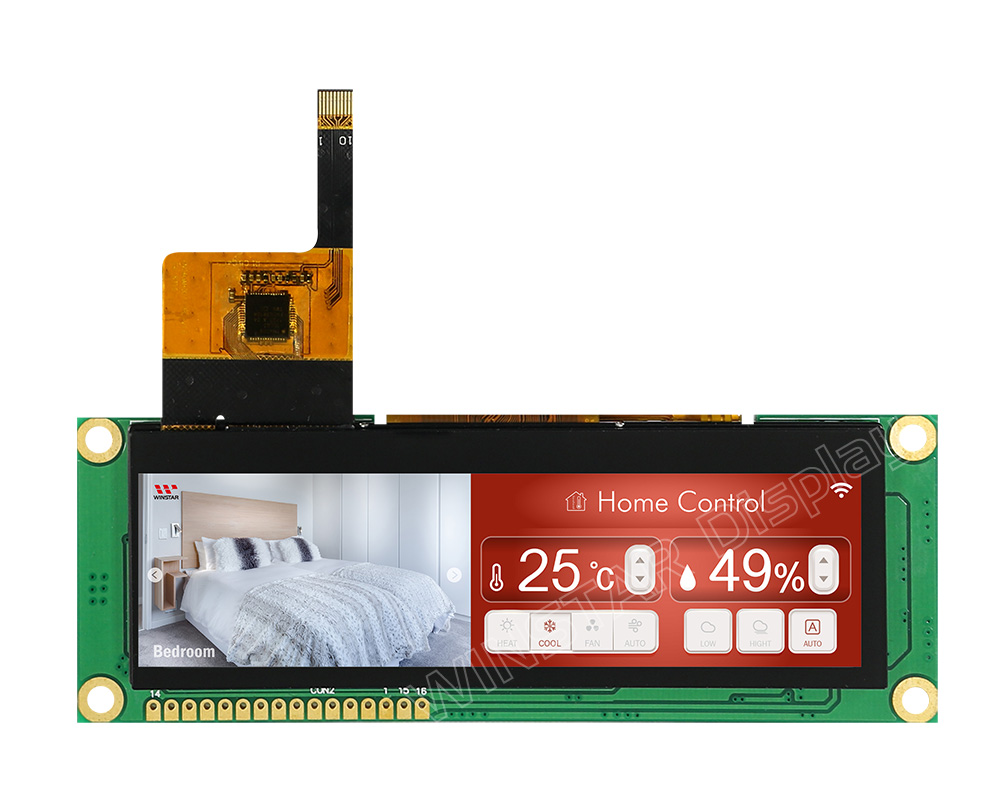

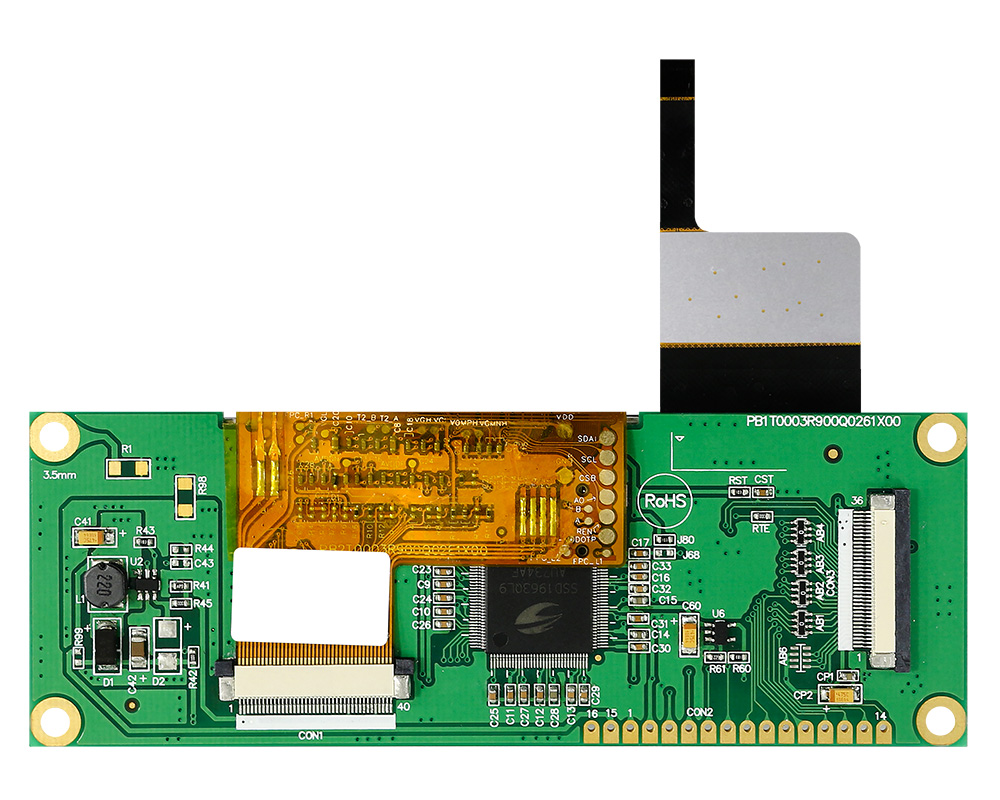

WF39QTIBSDBG0は、3.9インチWF39Bバー型TFT-LCDディスプレイの拡張モデルであり、SSD1963コントローラーボードと36ピンコネクタを統合したWINSTAR Qシリーズファミリーの一部です。本モデルは480x128ピクセルの解像度と投影型静電容量方式タッチスクリーン（PCAP）を備えています。8ビット/16ビットのデジタル8080シリーズMPUインターフェース（MCUインターフェース）をサポートしています。PCAPはCYTMA568タッチコントローラーICまたは同等品を使用しています。SSD1963コントローラーボード上のピン33〜36はバックライト電源用に定義されており、追加のバックライト回路は不要です。
WF39QはPCAPを備えたカラーTFTモジュールであり、輝度は400ニット、コントラスト比は500:1です。モノクロSTN WH1602L1からタッチ機能付きカラーTFTディスプレイへの理想的なアップグレードソリューションとして機能します。両モジュールは122.0 x 44.0 mmの類似したPCB外形寸法を共有しています。

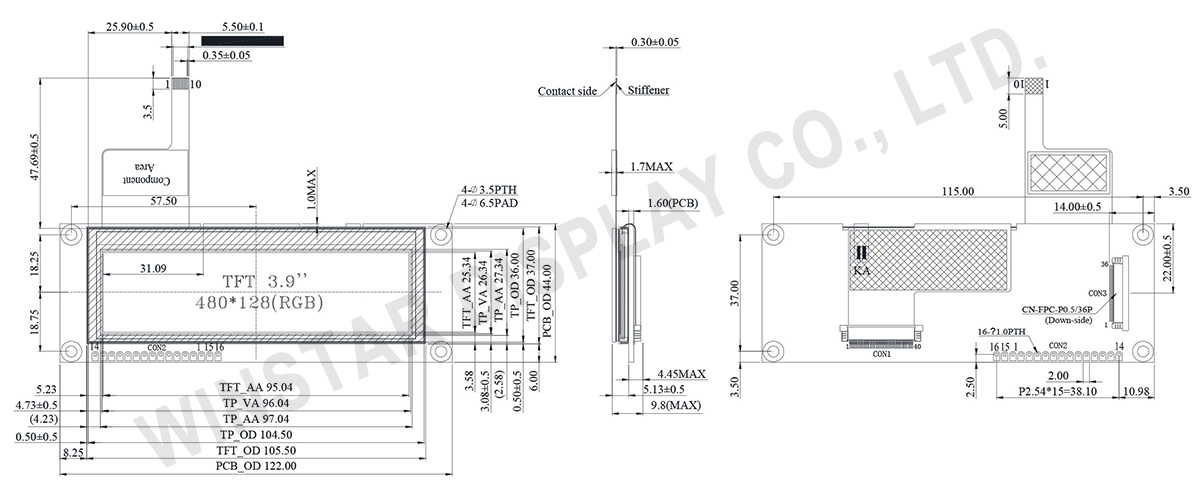

外形図
製品仕様
規格説明
| 項目 | 仕様 | 単位 |
|---|---|---|
| サイズ (対角線) | 3.9 | インチ |
| ドットマトリックス(解像度) | 480 × 128 × RGB (TFT) | dots |
| 外形寸法 | 122.0 × 44.0 × 9.8(max) | mm |
| 有効エリア | 95.04 × 25.34 | mm |
| ドットピッチ | 0.066(W) × 0.198(H) | mm |
| LCDタイプ | FT・ノーマリ・ホワイト, 透過型 | |
| 視野角度 | 12時方向 | |
| グレースケール反転 | 6時方向 | |
| 画面アスペクト比 | Bar Type | |
| ドライバ IC | SSD1963 | |
| TFT インターフェイス | Digital 8080 family MPU 8bit/16bit | |
| PCAP IC | CYTMA568 Or Equal | |
| PCAP FW バージョン | TBD | |
| バックライトタイプ | LED・ノーマリ・ホワイト | |
| Color arrangement | RGB-STRIPE | |
| タッチパネル | PCAP プティカルボンディング | |
| 表面処理 | グレア | |
絶対最大定格
| 項目 | 記号 | 最小値 | 典型値 | 最大値 | 単位 |
|---|---|---|---|---|---|
| 操作温度 | TOP | -20 | － | +70 | ℃ |
| 保存温度 | TST | -30 | － | +80 | ℃ |
電気特性
作業条件: (CON3.Pin1=GND, Pin2=VDD)
| 項目 | 記号 | 最小値 | 典型値 | 最大値 | 単位 |
|---|---|---|---|---|---|
| LCM電源電圧 | VDD | 3.0 | 3.1 | 3.3 | V |
| LCM電源電流 | IDD | — | 200 | — | mA |
| PCAP電源電圧 | VDDT | 2.8 | － | 3.3 | V |
| PCAP電源電流 | IDDT | — | 35 | — | mA |
ピン功能定義
LCM PIN 定義
| Pin | 記号 | 説明 |
|---|---|---|
| 1 | GND | System round pin of the IC. Connect to system ground. |
| 2 | VDD | Power Supply : +3.3V |
| 3 | BL_E | Backlight control signal , H: On \ L: Off |
| 4 | D/C | Data/Command select |
| 5 | WR | Write strobe signal |
| 6 | RD | Read strobe signal |
| 7 | DB0 | Data bus |
| 8 | DB1 | Data bus |
| 9 | DB2 | Data bus |
| 10 | DB3 | Data bus |
| 11 | DB4 | Data bus |
| 12 | DB5 | Data bus |
| 13 | DB6 | Data bus |
| 14 | DB7 | Data bus |
| 15 | DB8 | Data bus (When select 8bits mode, this pin is NC) |
| 16 | DB9 | Data bus (When select 8bits mode, this pin is NC) |
| 17 | DB10 | Data bus (When select 8bits mode, this pin is NC) |
| 18 | DB11 | Data bus (When select 8bits mode, this pin is NC) |
| 19 | DB12 | Data bus (When select 8bits mode, this pin is NC) |
| 20 | DB13 | Data bus (When select 8bits mode, this pin is NC) |
| 21 | DB14 | Data bus (When select 8bits mode, this pin is NC) |
| 22 | DB15 | Data bus (When select 8bits mode, this pin is NC) |
| 23 | NC | No connect |
| 24 | NC | No connect |
| 25 | CS | Chip select |
| 26 | RESET | Hardware reset |
| 27 | DISP_ON | Display on/off control |
| 28 | NC | No connect |
| 29 | NC | No connect |
| 30 | NC | No connect |
| 31 | NC | No connect |
| 32 | NC | No connect |
| 33 | VLED- | VLED- for B/L LED inverter (GND) |
| 34 | VLED- | VLED- for B/L LED inverter (GND) |
| 35 | VLED+ | VLED+ for B/L LED inverter (+5V) |
| 36 | VLED+ | VLED+ for B/L LED inverter (+5V) |
PCAP PIN 定義
| Pin | 記号 | 説明 |
|---|---|---|
| 1 | VSS | Ground for analog circuit |
| 2 | VDDT | Power Supply : +3.0V |
| 3 | SCL | I2C clock inputI2C clock input |
| 4 | NC | No connect |
| 5 | SDA | I2C data input and output |
| 6 | NC | No connect |
| 7 | /RST | External Reset, Low is active |
| 8 | NC | No connect |
| 9 | /INT | External interrupt to the host |
| 10 | VSS | Ground for analog circuit |
