160x32 グラフィック LCD モジュール (2.87インチ, COB, SBN1661G)

160x32 グラフィック LCD モジュール (2.87インチ, COB, SBN1661G)

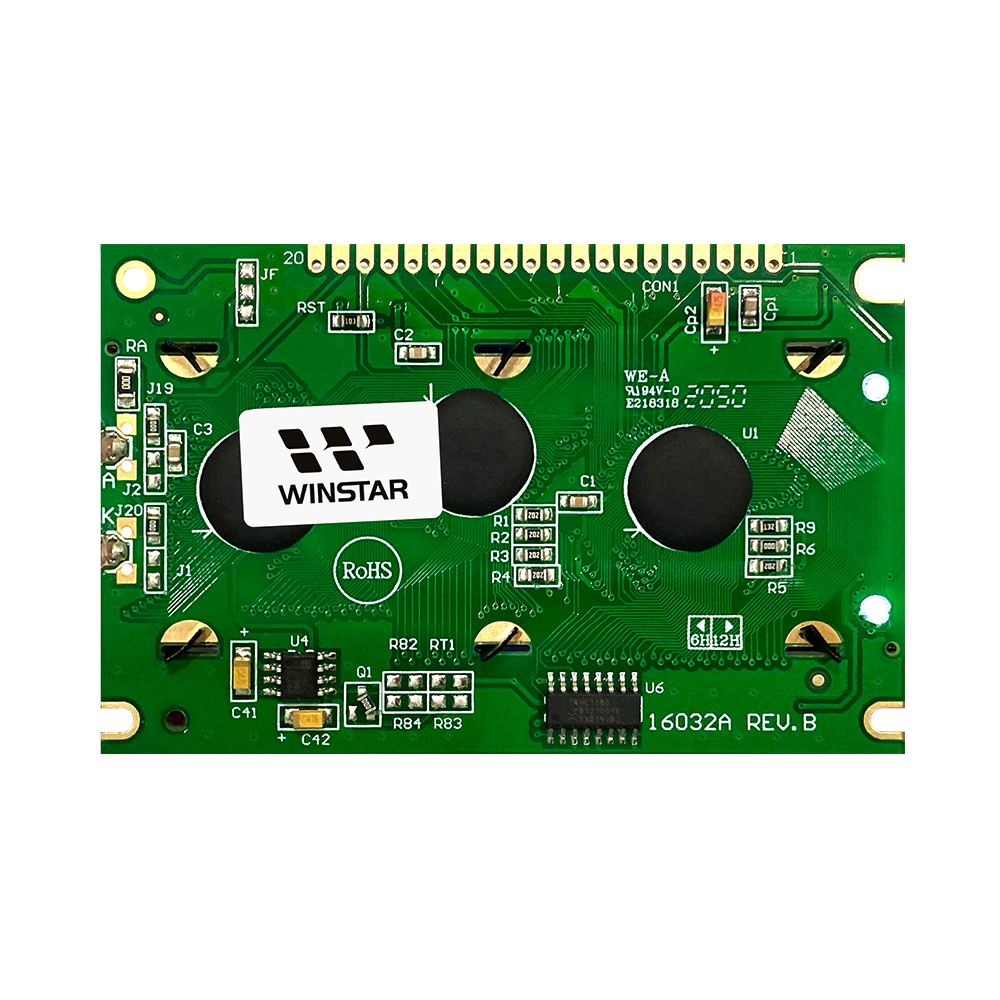

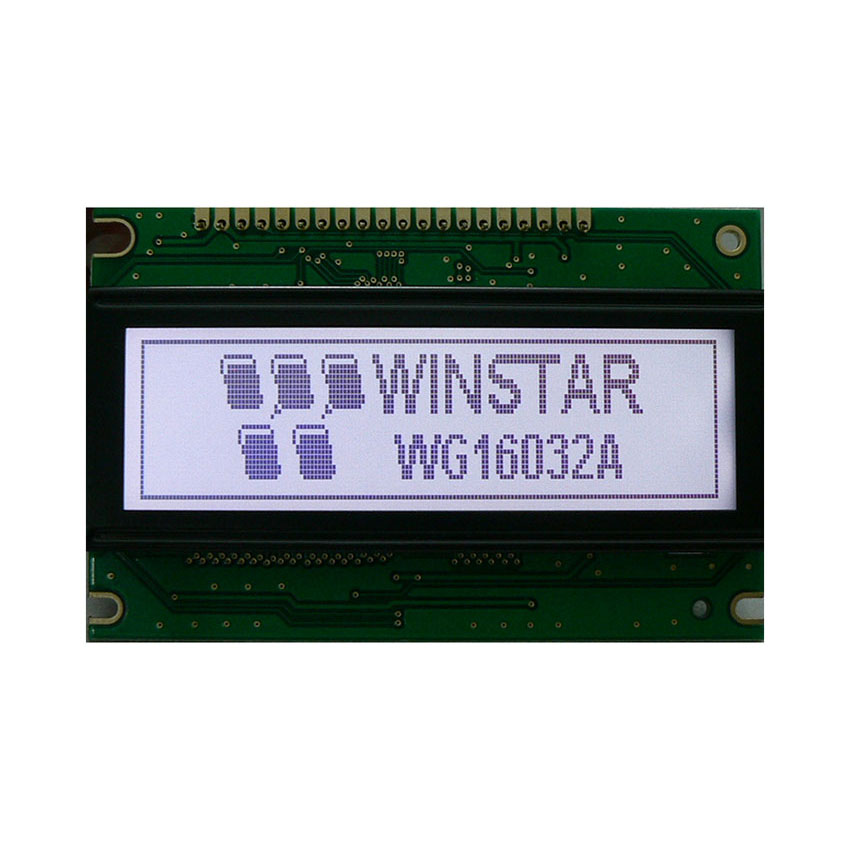

型番 WG16032A

►LCD グラフィック 160x32
►タイプ: グラフィック
►結構: COB
►サイズ: 2.87インチ
►外部発振機(Cタイプ) 使用可能 2KHz
►IC: SBN1661G
►1/32 duty cycle
►+5V電源電圧
►インターフェース: 6800/8080

PDFダウンロード

DEMO CODE お問い合わせに追加

前へ製品カテゴリ一覧へ戻る次へ

製品情報

WG16032A は、COB（Chip on Board）構造で統合されたPCBを備えた、単色160x32グラフィックLCDモジュールです。4つの取り付けネジ穴があり、アクティブエリアは0.36 x 19.47 mm、対角線サイズは2.87インチです。このモジュールはSBN1661GコントローラーICを採用し、1/32 duty cycle、+5Vの動作電圧で動作します。6800および8080パラレルインターフェースをサポートし、外部2kHzオシレーター入力オプションがあります。

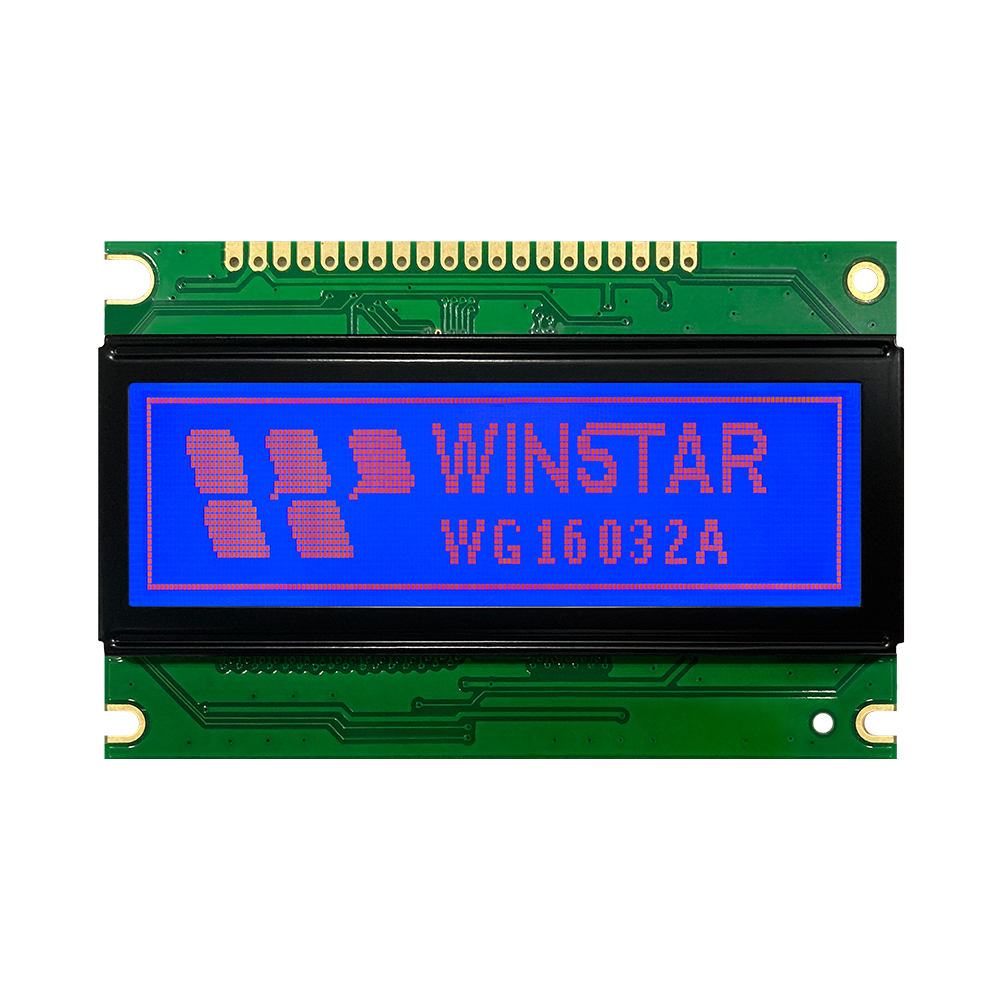

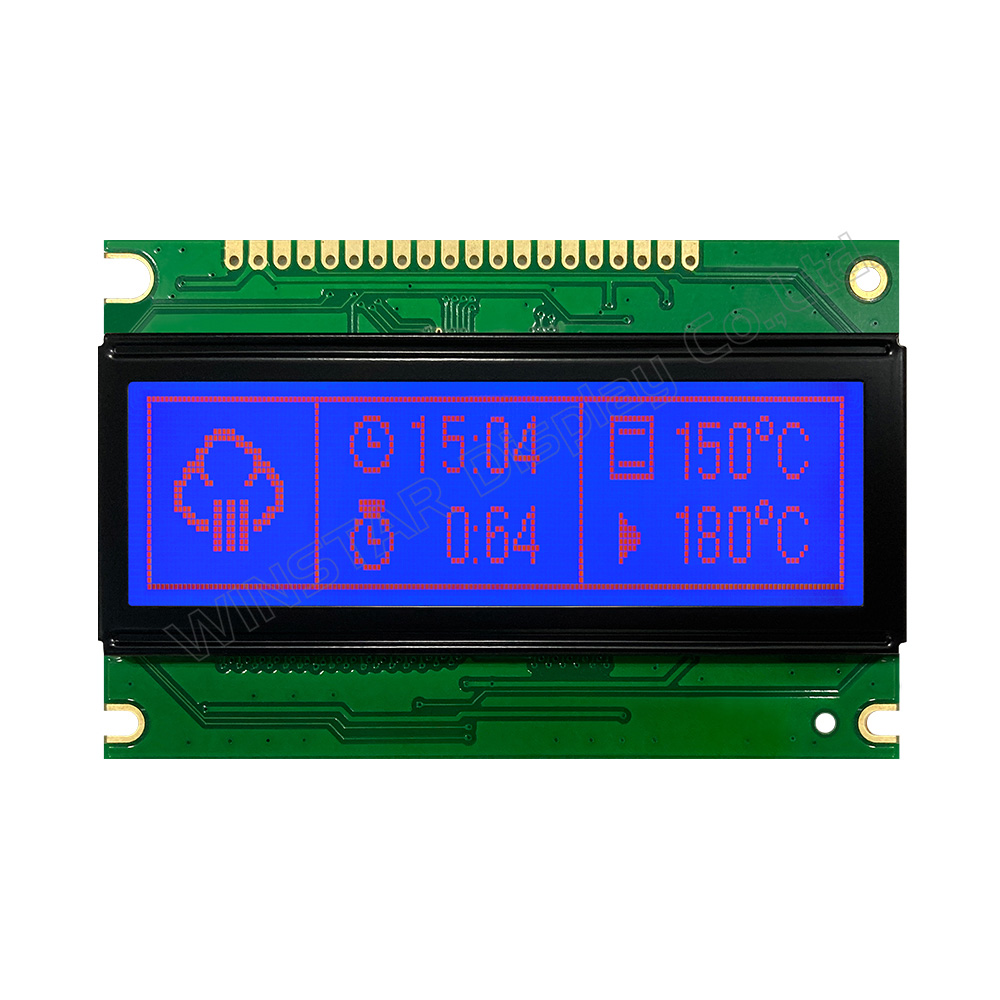

LCDはSTNネガティブ、STNポジティブ、FSTNポジティブモードが利用可能で、偏光板は透過型または半反射型が選べます。LEDバックライトは黄緑、白、青、アンバーの複数色から選択可能です。このモジュールは、信頼性の高い性能と多様なバックライトおよび表示モードを必要とするコンパクトなグラフィック表示用途に適しています。

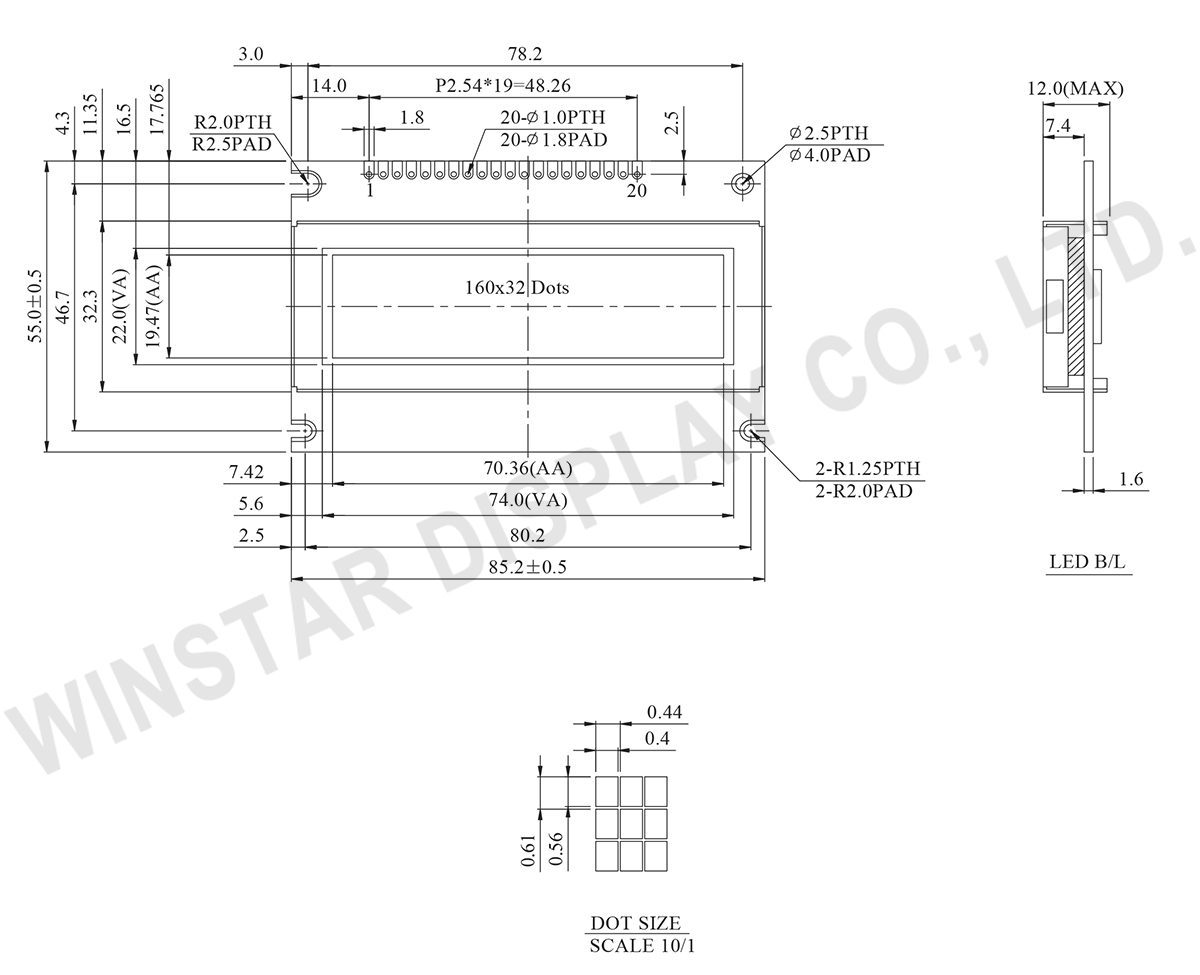

外形図

160x32 Graphic LCD Display Module (2.87 inch, COB, SBN1661G) - WG16032A

Data source ref:WG16032A-TFH-V#A

製品仕様

規格説明

項目	標準値	単位
ドットマトリックス(解像度)	160 x 32	－
モジュールサイズ	85.2 x 55.0 x 12.0(Max)	mm
表示エリア	74.0 x 22.0	mm
有効エリア	70.36 x 19.47	mm
ドットサイズ	0.56 x 0.40	mm
ドットピッチ	0.61 x 0.44	mm
駆動方法	1/32
バックライトタイプ	LED
IC	SBN1661G
インタフェース	6800/8080

絶対最大定格

項目	記号	最小値	典型値	最大値	単位
操作温度	TOP	-20	－	+70	℃
保存温度	TST	-30	－	+80	℃
入力電圧	VIN	-0.3	－	VDD+0.3	V
ロジック電源電圧	VDD-VSS	-0.3	－	+6.0	V
LCD bias voltage	VLCD	3.5	－	13	V

電気特性

項目	記号	条件	最小値	典型値	最大値	単位
ロジック電源電圧	VDD-VSS	－	4.5	5.0	5.5	V
LCD供給電圧	V0-VSS	Ta=-20℃ Ta=25℃ Ta=70℃	－ 5.3 －	－ 5.5 －	－ 5.7 －	V V V
高レベル入力電圧	VIH	VDD=5.0V	3.0	5.0	VDD+0.5	V
低レベル入力電圧	VIL	－	0	0.7	1.1	V
高レベル出力電圧	VOH	－	VDD-0.3	－	VDD	V
低レベル出力電圧	VOL	－	0	－	0.3	V
供給電流	IDD	VDD=5.0V	－	5.0	－	mA

ピン功能定義

Pin No.	記号	Level	説明
1	VSS	0V	Ground
2	VDD	5.0V	Power supply for logic
3	Vo	(Variable)	Operating voltage for LCD
4	A0	H/L	H : Data L : Instruction
5	CS1	H/L	Cs1=0 cs2=0 chip select signal for s1~s61 Cs1=0 cs2=1 chip select signal for s62~s141 Cs1=1 cs2=0 chip select signal for s142~s168
6	CS2	H/L
7	CL	-	Clock 2KHz
8	E	H,H→L	Chip Enable signal
9	R/W	H/L	H : Read ; L : Write
10	DB0	H/L	Data bus line
11	DB1	H/L	Data bus line
12	DB2	H/L	Data bus line
13	DB3	H/L	Data bus line
14	DB4	H/L	Data bus line
15	DB5	H/L	Data bus line
16	DB6	H/L	Data bus line
17	DB7	H/L	Data bus line
18	RST	H/L	H -> L: The LCM be reset
19	A	-	Power supply for B/L +
20	K	-	Power supply for B/L -
