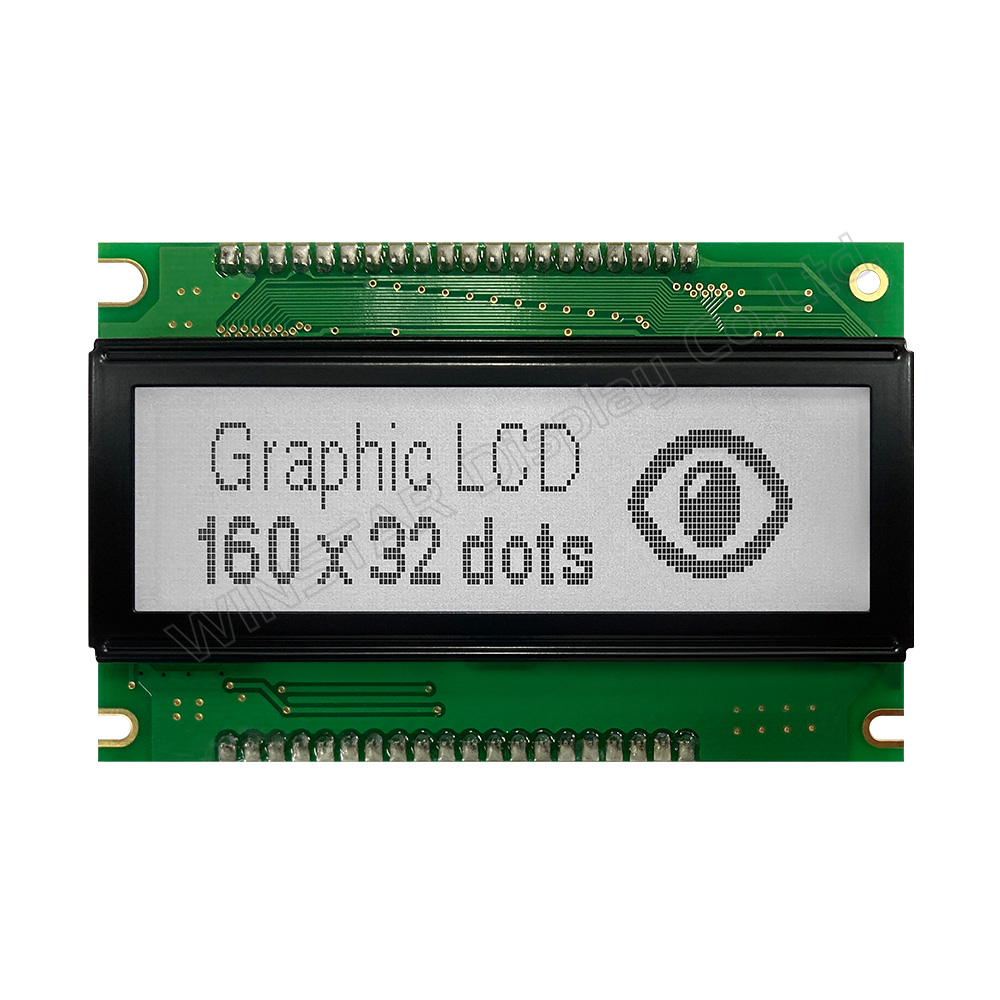

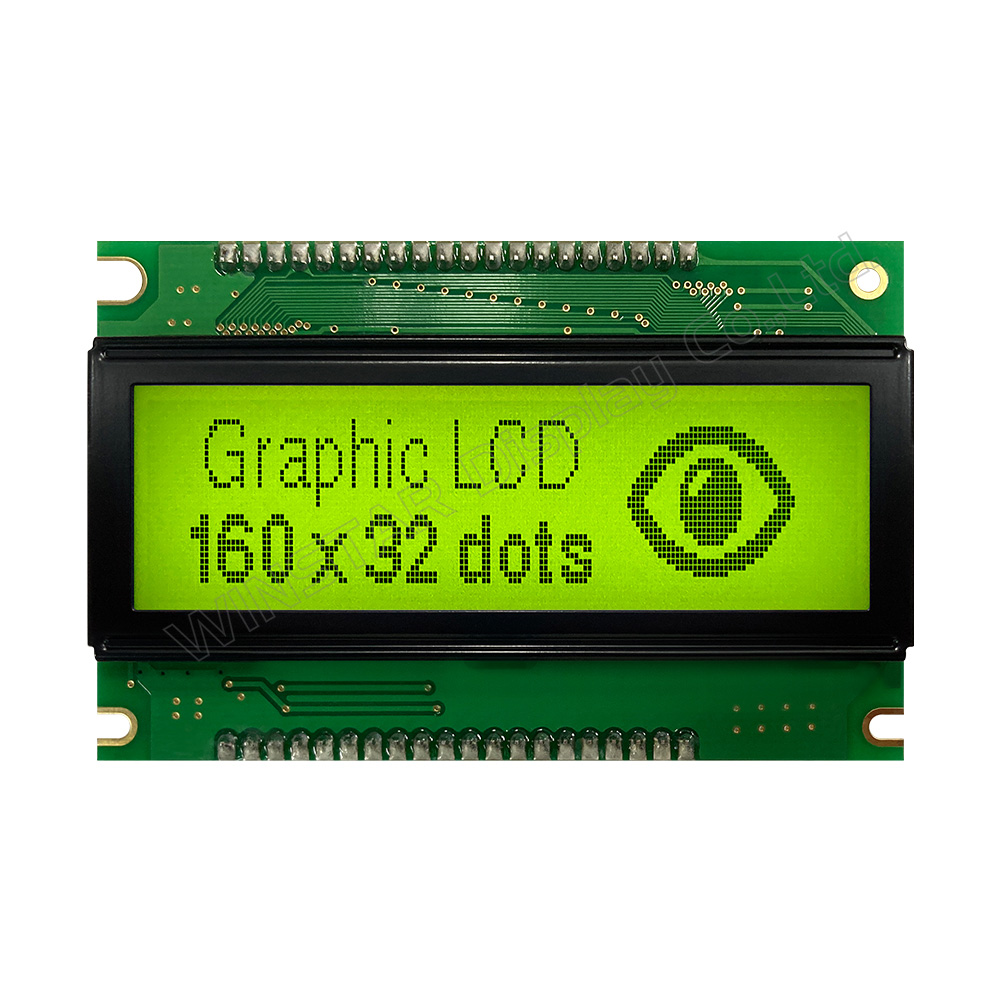

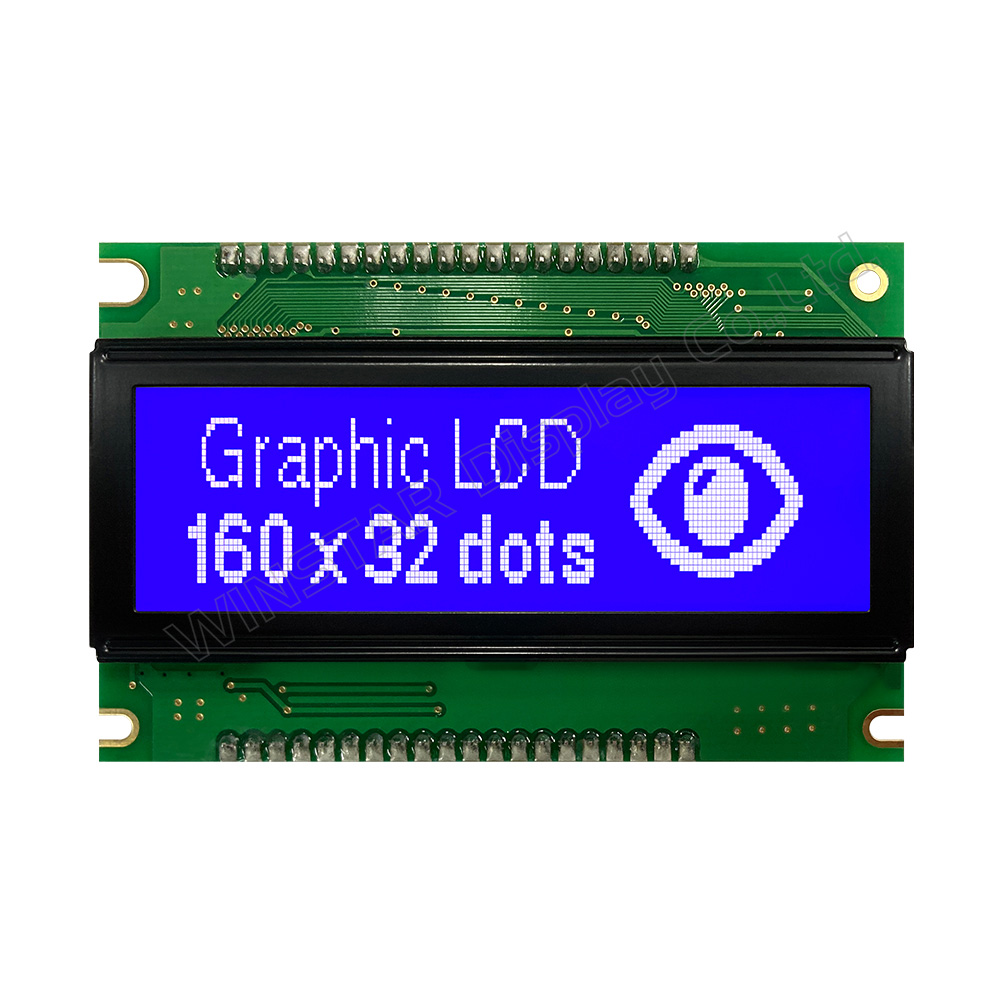

160x32 COB グラフィック LCD モジュール

型番 WG16032E

►LCD グラフィックディスプレイモジュール 160x32
►タイプ: グラフィック
►結構: COB
►サイズ: 2.87インチ
►160 x 32 ドット
►IC: RW1020
►+5V電源電圧
►1/32 duty cycle
►インターフェース: 6800

仕様書ダウンロード

DEMO CODE

お問い合わせに追加

前へ製品カテゴリ一覧へ戻る次へ

製品情報

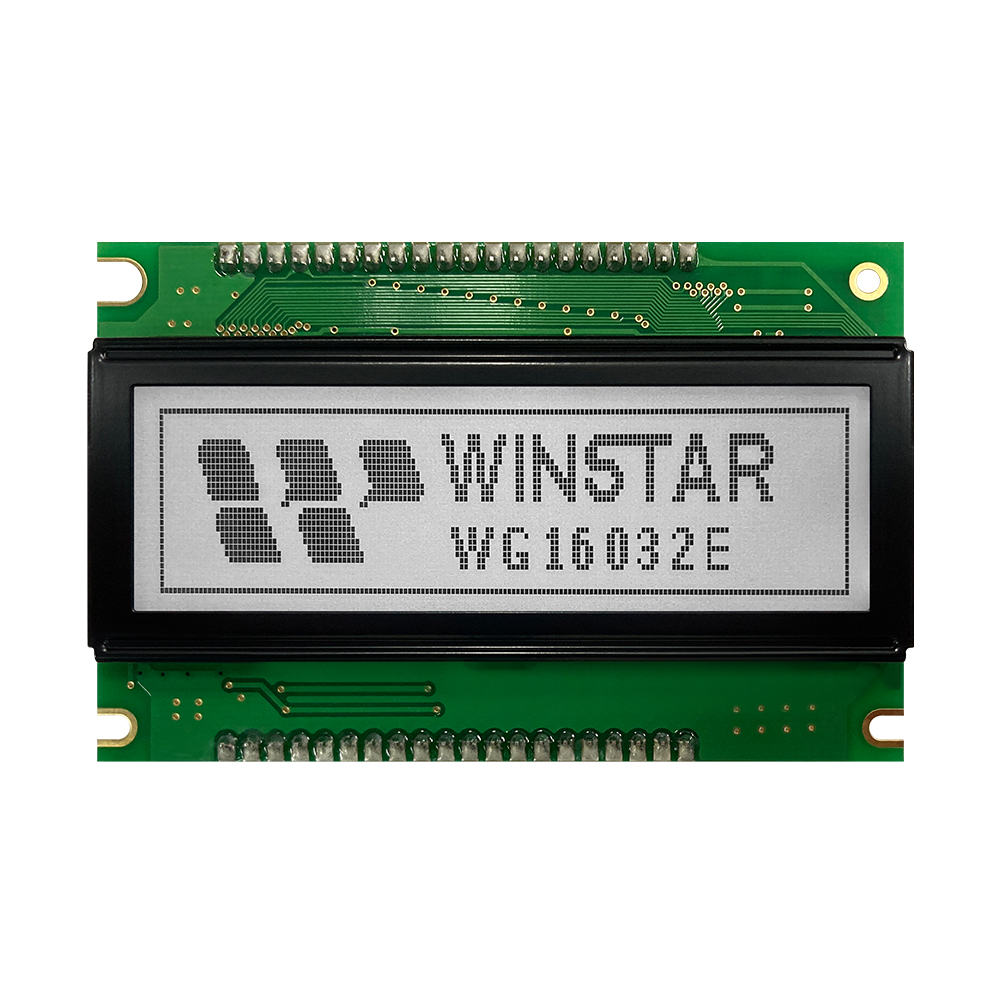

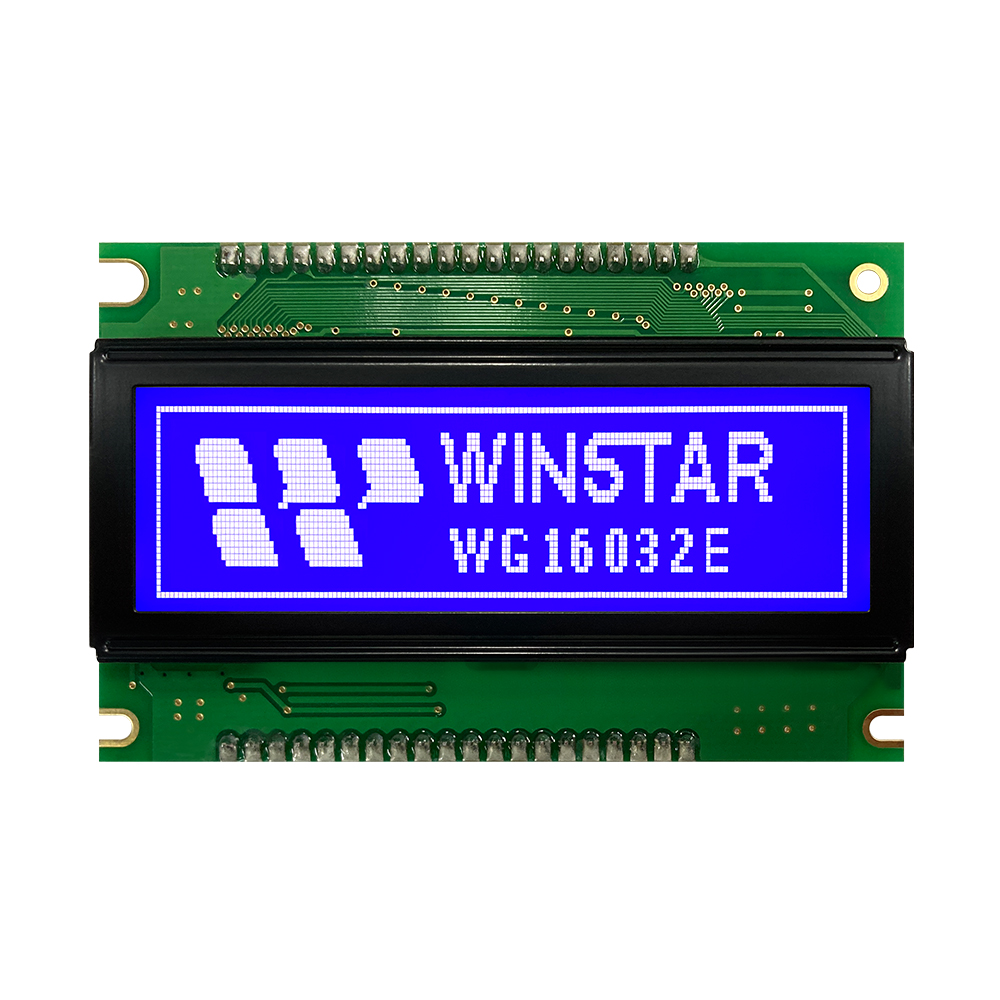

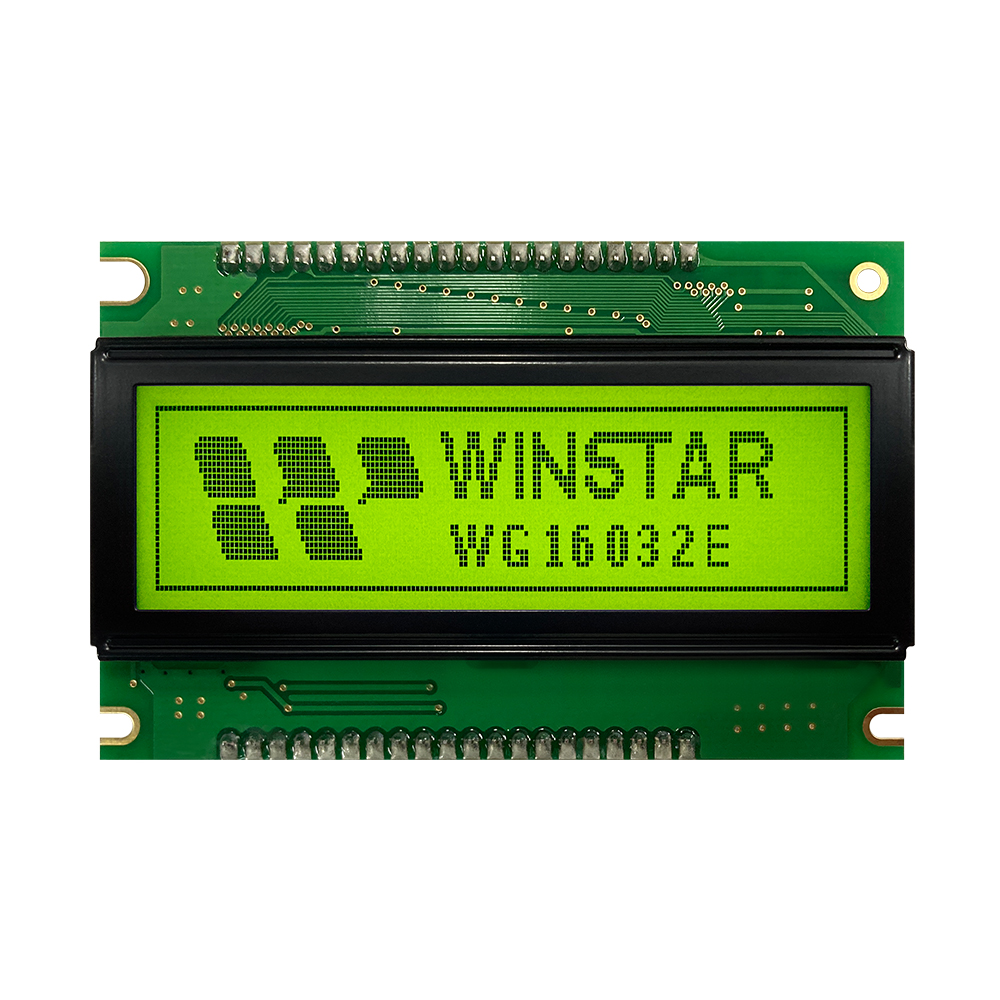

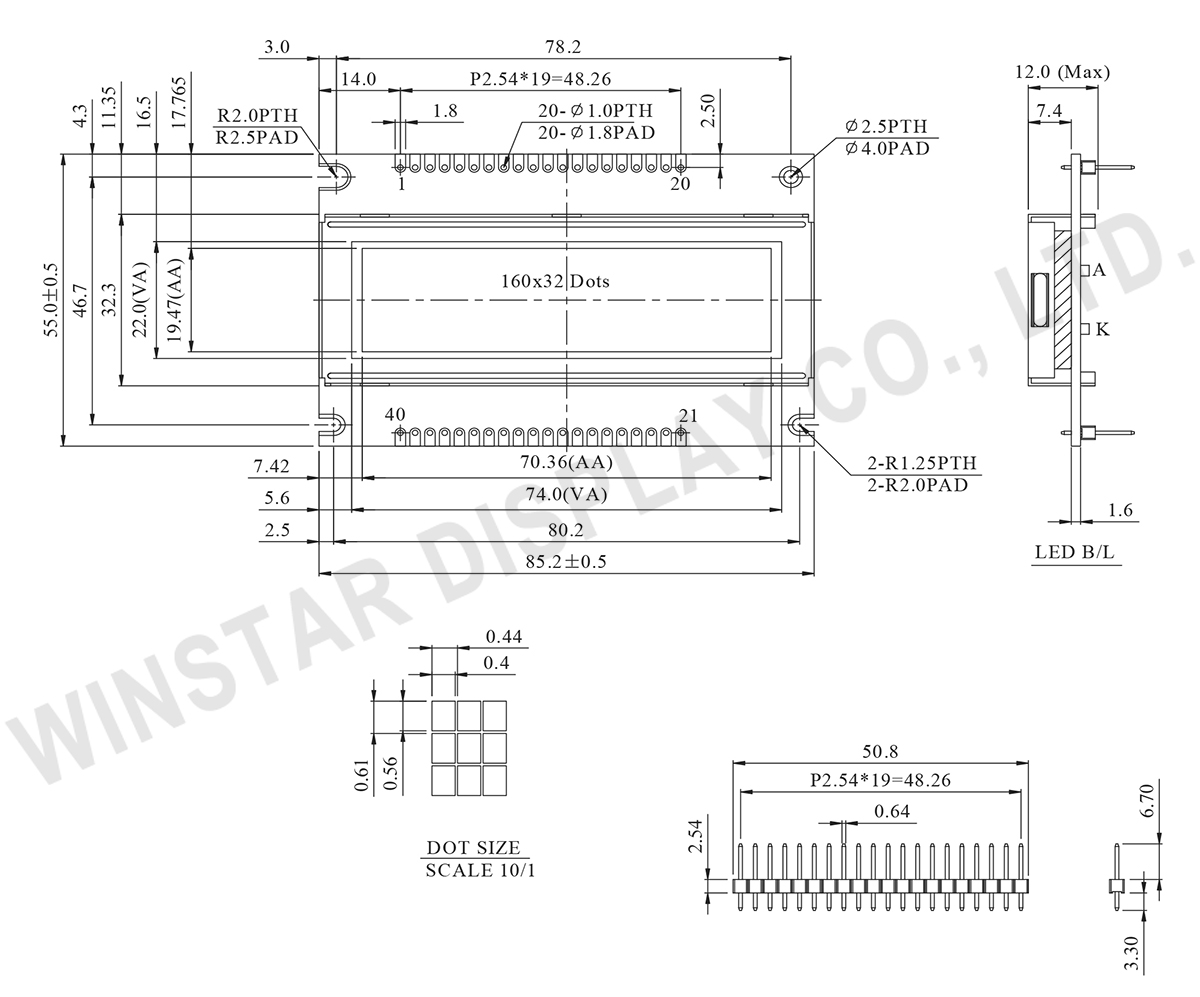

WG16032E は、160x32 ドット表示に対応したモノクログラフィック LCD モジュールです。COB（Chip on Board）構造を採用し、PCBを一体化しています。表示エリアサイズは 70.36 × 19.47 mm、対角サイズは 2.87インチです。

本モジュールは RW1020 コントローラ IC を搭載し、1/32 duty 駆動に対応しています。電源電圧は +5V、6800 パラレルインターフェースをサポートしています。

WG16032E の動作温度範囲は -20℃～+70℃、保存温度範囲は -20℃～+80℃です。制御機器、計測機器、小型グラフィック表示機器などの用途に適しています。

Data source ref:WG16032E-TMI-V#W

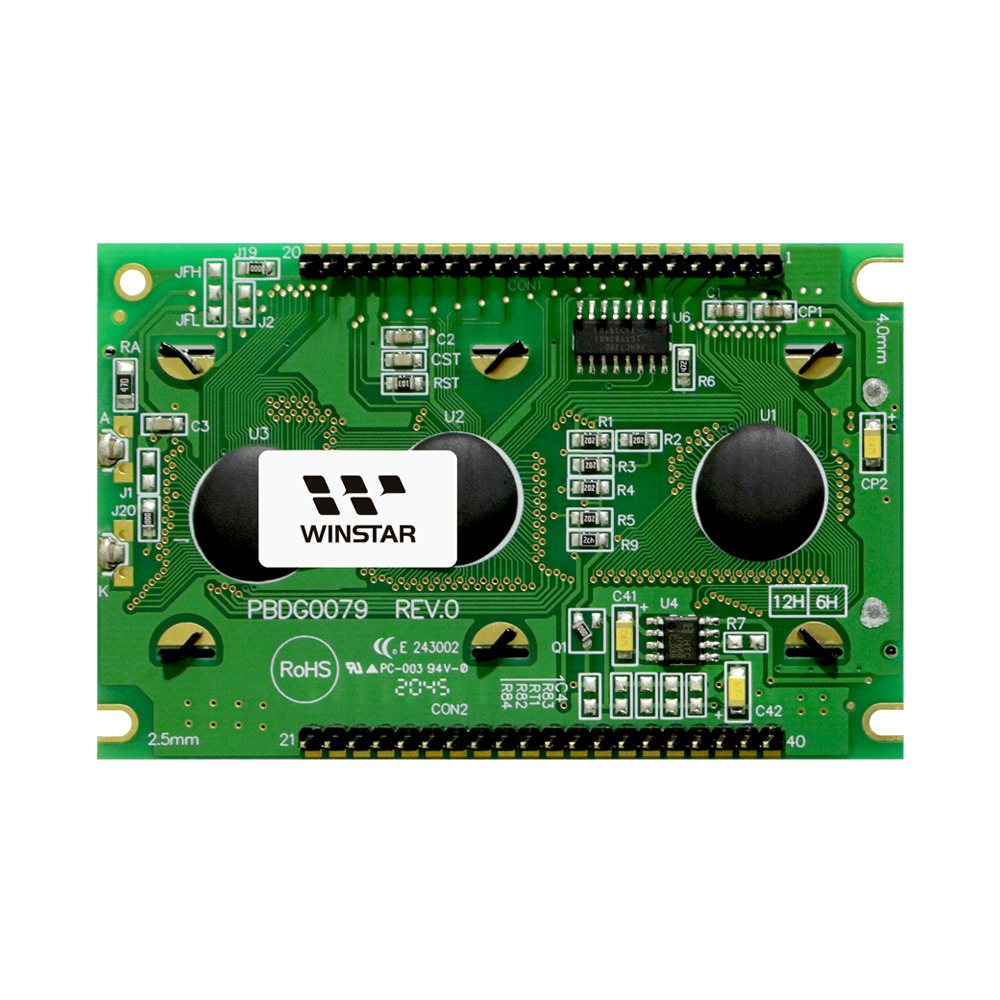

Pin No.	記号	Level	説明
1	VSS	0V	Ground
2	VDD	5.0V	Power supply for logic
3	Vo	(Variable)	Operating voltage for LCD
4	A0	H/L	H : Data L : Instruction
5	CS1	H/L	Cs1=0 cs2=0 chip select signal for s1~s61 Cs1=0 cs2=1 chip select signal for s62~s141 Cs1=1 cs2=0 chip select signal for s142~s168
6	CS2	H/L
7	CL	-	Clock 2KHz
8	E	H,H→L	Chip Enable signal
9	R/W	H/L	H : Read ; L : Write
10	DB0	H/L	Data bus line
11	DB1	H/L	Data bus line
12	DB2	H/L	Data bus line
13	DB3	H/L	Data bus line
14	DB4	H/L	Data bus line
15	DB5	H/L	Data bus line
16	DB6	H/L	Data bus line
17	DB7	H/L	Data bus line
18	RST	H/L	H -> L: The LCM be reset
19	A	-	Power supply for B/L +
20	K	-	Power supply for B/L -
21~40	NC	-	No connection
