Módulo LCD Gráfico COB 160x32 - WG16032E

Módulo LCD Gráfico COB 160x32

Modelo Nº WG16032E

►LCD Gráficos
►Tipo: Gráfico
►Estructura: COB
►Tamaño : 2,87 pulgada
►160x32 puntos
►IC: RW1020
►Fuente de alimentación de 5V
►1/32 duty cycle
►Interfaz : 6800

FICHA TÉCNICA

CÓDIGO DEMO

AÑADIR A PREGUNTA

PREV. VOLVER A LA LISTA SIGUIENTE

Descripción

WG16032E es un módulo LCD gráfico monocromo de 160x32 con estructura COB (Chip on Board) y PCB integrado. El módulo cuenta con un área activa de 2,87 pulgadas y unas dimensiones de visualización de 70,36 × 19,47 mm.

Este módulo incorpora el controlador RW1020, admite conducción 1/32 duty y funciona con alimentación de +5V. Además, es compatible con interfaz paralela 6800.

WG16032E está diseñado para operar en un rango de temperatura de -20℃ a +70℃, con temperatura de almacenamiento de -20℃ a +80℃. Resulta adecuado para paneles de control, instrumentación y otras aplicaciones de visualización gráfica compacta.

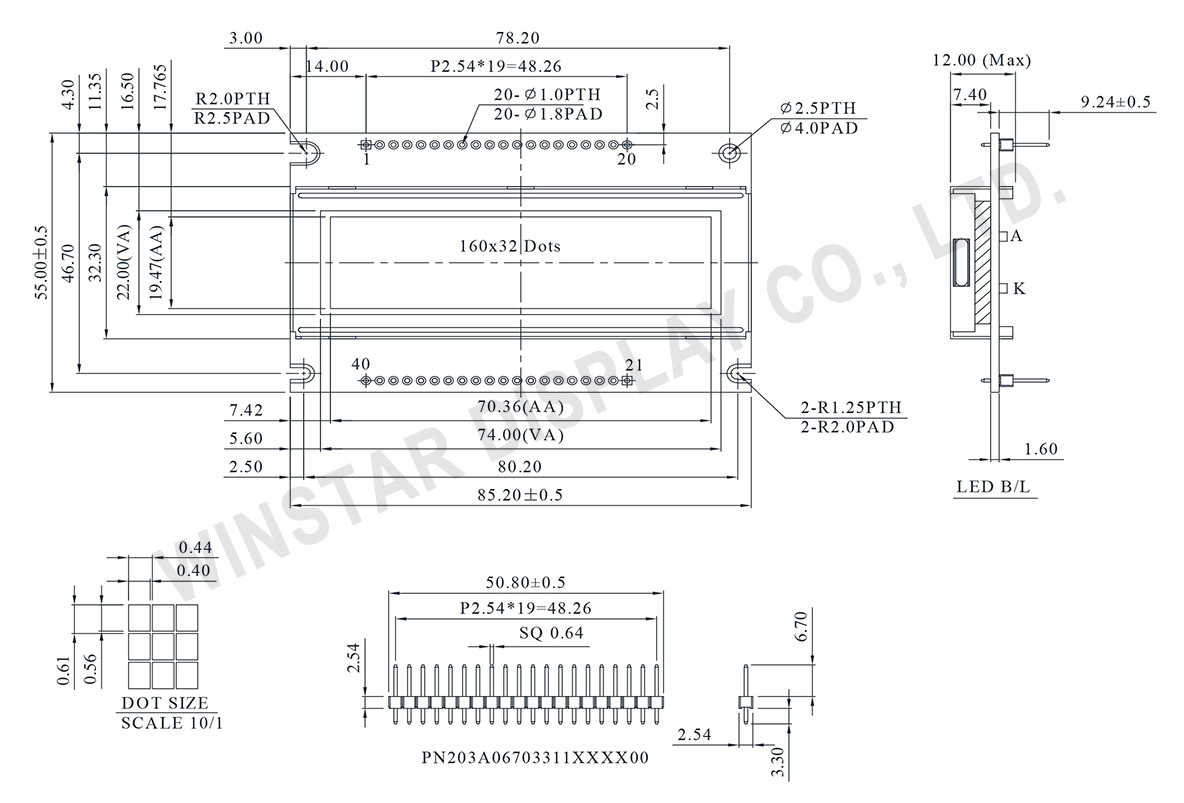

DIBUJO

160x32 LCD Module (2.87 inch, COB, RW1020) - WG16032E

Data source ref:WG16032E-TMI-V#W

ESPECIFICACIONES

Datos mecánicos

Elemento	Dimensión	Unidad
Matriz de puntos	160 x 32	－
Dimensión del módulo	85.2 x 55.0 x 12.0(Max)	mm
Área de visión	74.0 x 22.0	mm
zona activa	70.36 x 19.47	mm
Tamaño del punto	0.40 x 0.56	mm
Distancia entre puntos	0.44 x 0.61	mm
Deber	1/32
Tipo de retroiluminación	LED
IC	RW1020
interfaz	6800

Valores noValor mín.ales máximos absolutos

Elemento	Símbolo	Valor mín.	Valor típico	Valor máx.	Unidad
Temperatura de funcionamiento	TOP	-20	－	+70	℃
Temperatura de almacenamiento	TST	-30	－	+80	℃
Tensión de Entrada	VIN	-0.3	－	VDD+0.3	V
Tensión de Alimentación para Lógica	VDD-VSS	-0.3	－	+7.0	V

Características electrónicas

Elemento	Símbolo	Condición	Valor mín.	Valor típico	Valor máx.	Unidad
Tensión de Alimentación para Lógica	VDD-VSS	－	4.5	5.0	5.5	V
Tensión de alimentación para LCD	VDD-V0	Ta=-20℃ Ta=25℃ Ta=70℃	－ 3.5 －	－ 3.7 －	－ 3.9 －	V V V
Tensión de entrada alta	VIH	VDD=5.0V	0.85VDD	－	VDD	V
Tensión de entrada baja	VIL	－	0	－	0.8	V
Tensión de salida alta	VOH	－	0.8VDD	－	VDD	V
Tensión de salida baja	VOL	－	0	－	0.4	V
Corriente de alimentación	IDD	VDD=5.0V	－	2.0	2.2	mA

Función interfaz Pin

Pin No.	Símbolo	Level	Descripción
1	VSS	0V	Ground
2	VDD	5.0V	Power supply for logic
3	Vo	(Variable)	Operating voltage for LCD
4	A0	H/L	H : Data L : Instruction
5	CS1	H/L	Cs1=0 cs2=0 chip select signal for s1~s61 Cs1=0 cs2=1 chip select signal for s62~s141 Cs1=1 cs2=0 chip select signal for s142~s168
6	CS2	H/L
7	CL	-	Clock 2KHz
8	E	H,H→L	Chip Enable signal
9	R/W	H/L	H : Read ; L : Write
10	DB0	H/L	Data bus line
11	DB1	H/L	Data bus line
12	DB2	H/L	Data bus line
13	DB3	H/L	Data bus line
14	DB4	H/L	Data bus line
15	DB5	H/L	Data bus line
16	DB6	H/L	Data bus line
17	DB7	H/L	Data bus line
18	RST	H/L	H -> L: The LCM be reset
19	A	-	Power supply for B/L +
20	K	-	Power supply for B/L -
21~40	NC	-	No connection
