製品情報

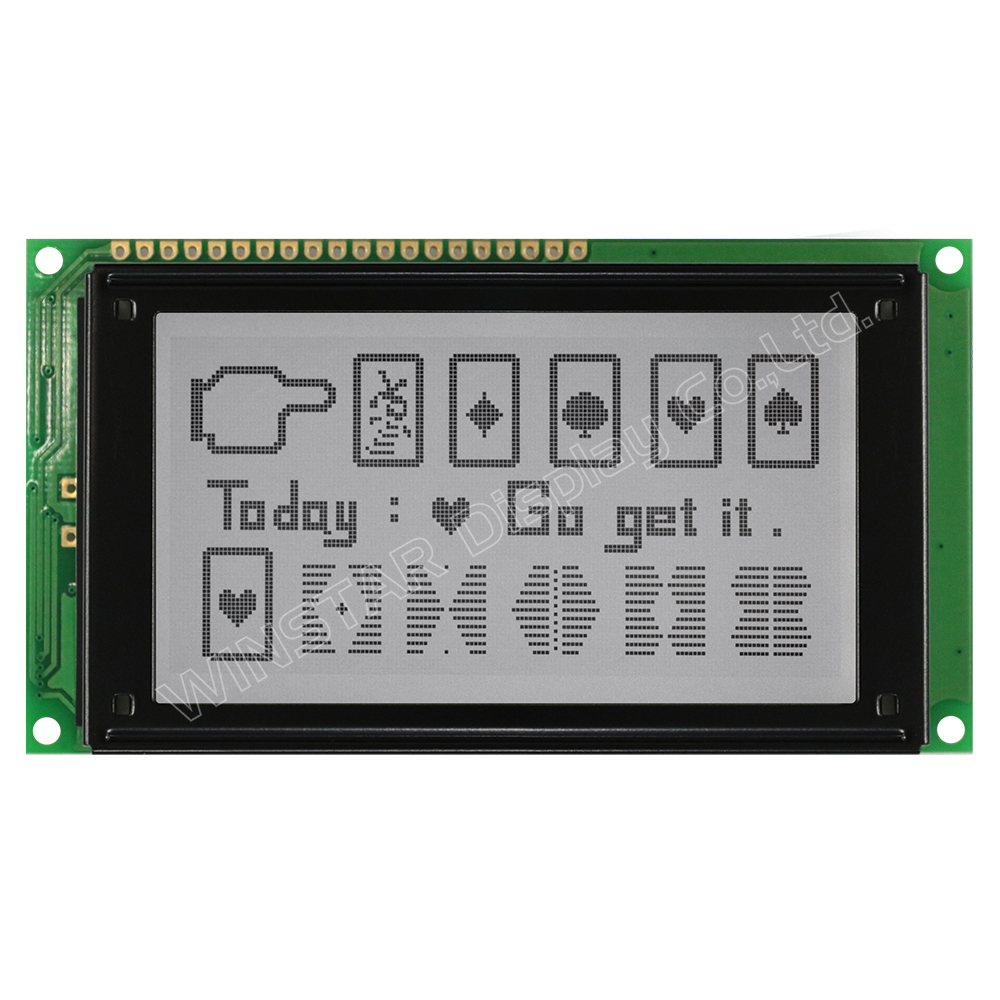

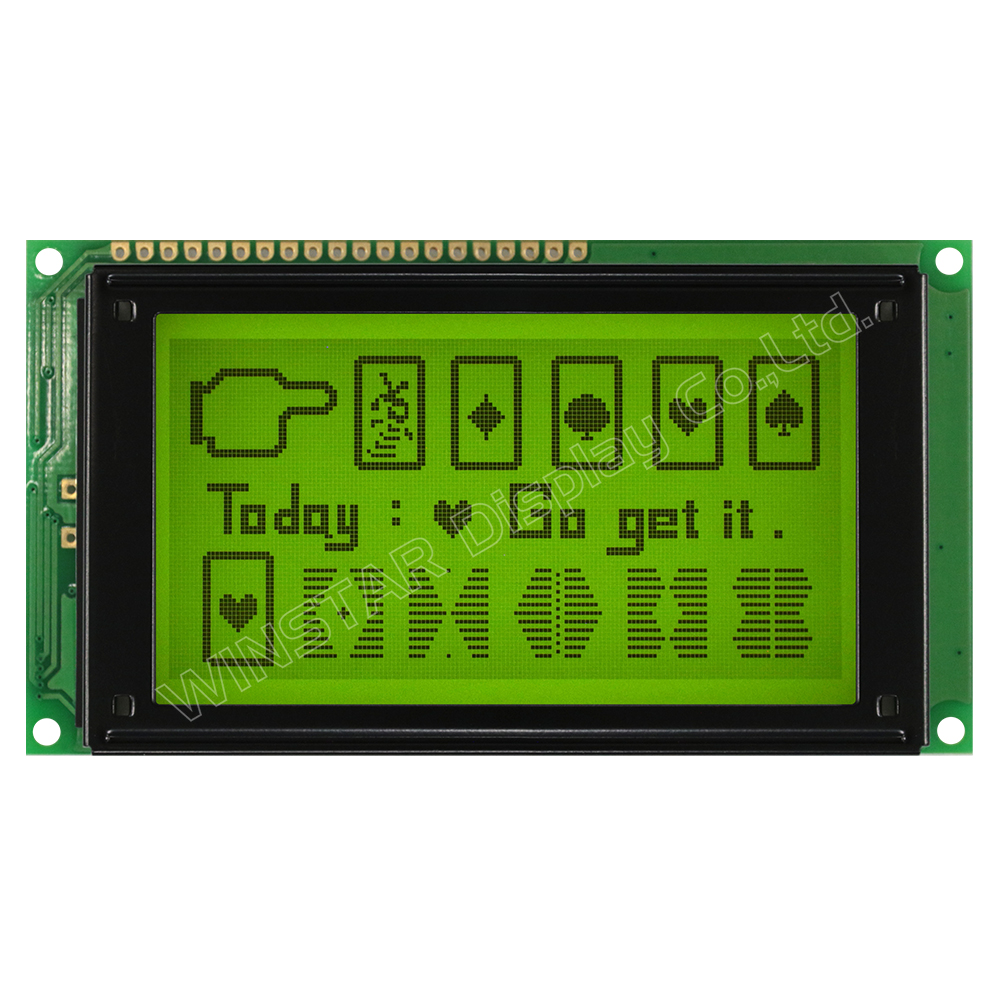

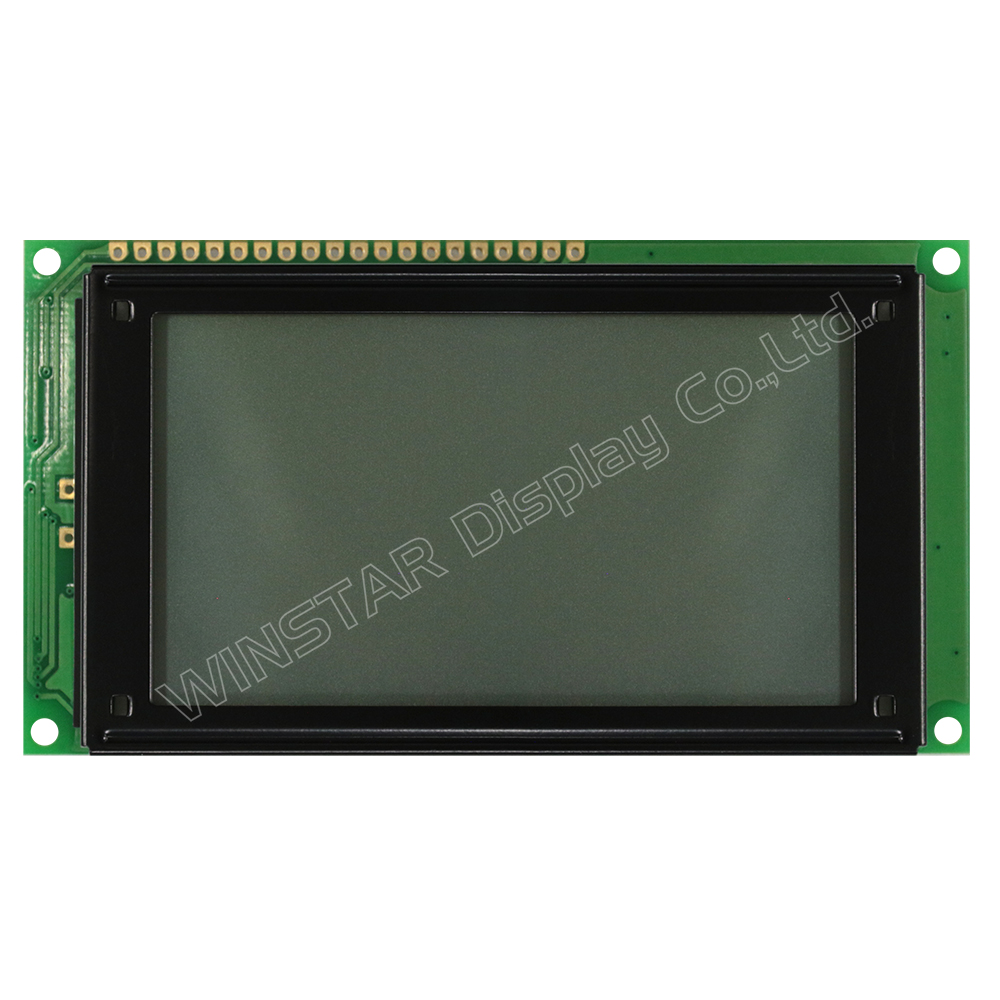

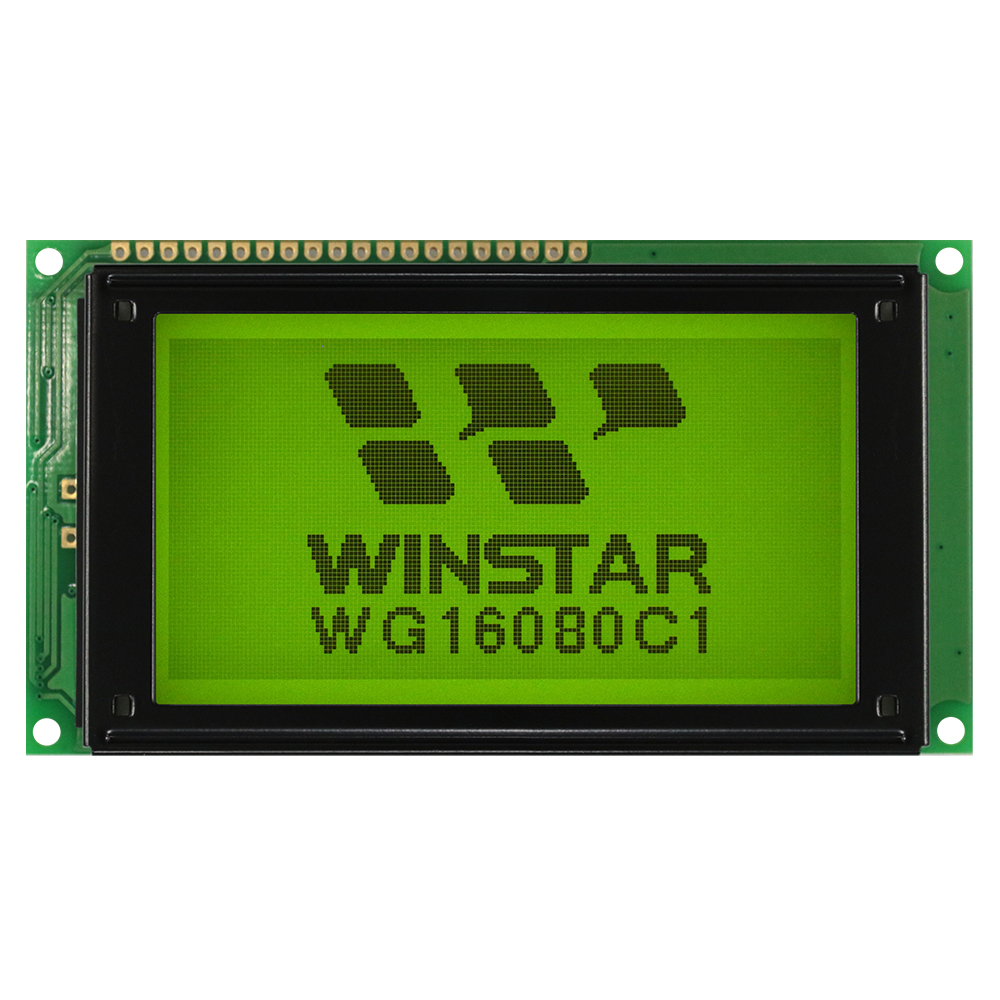

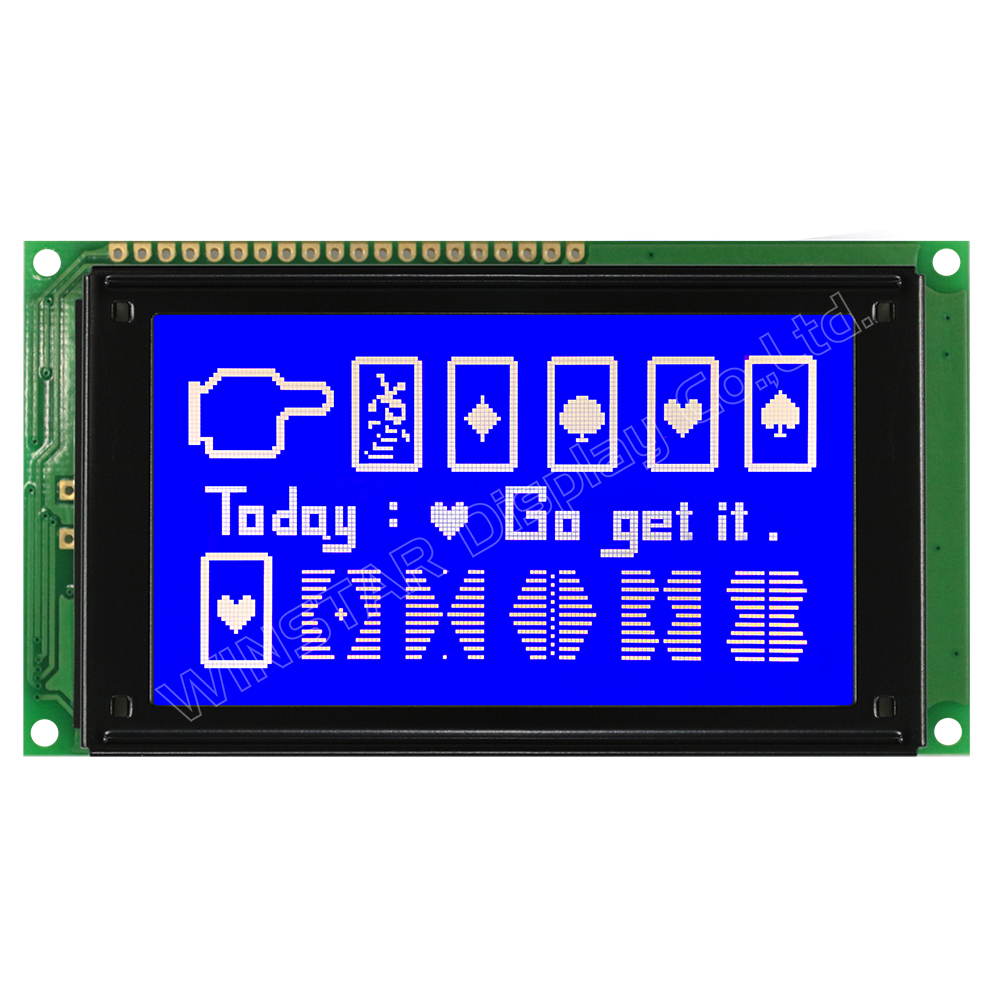

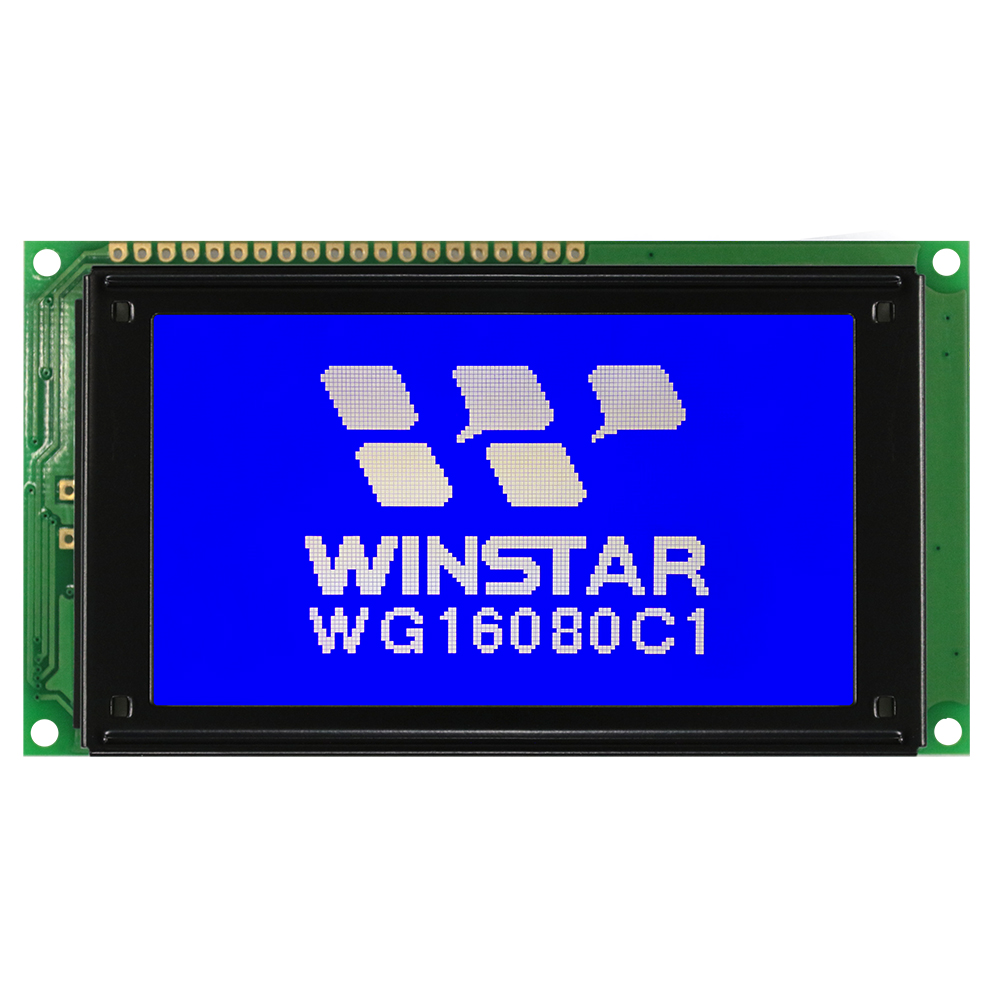

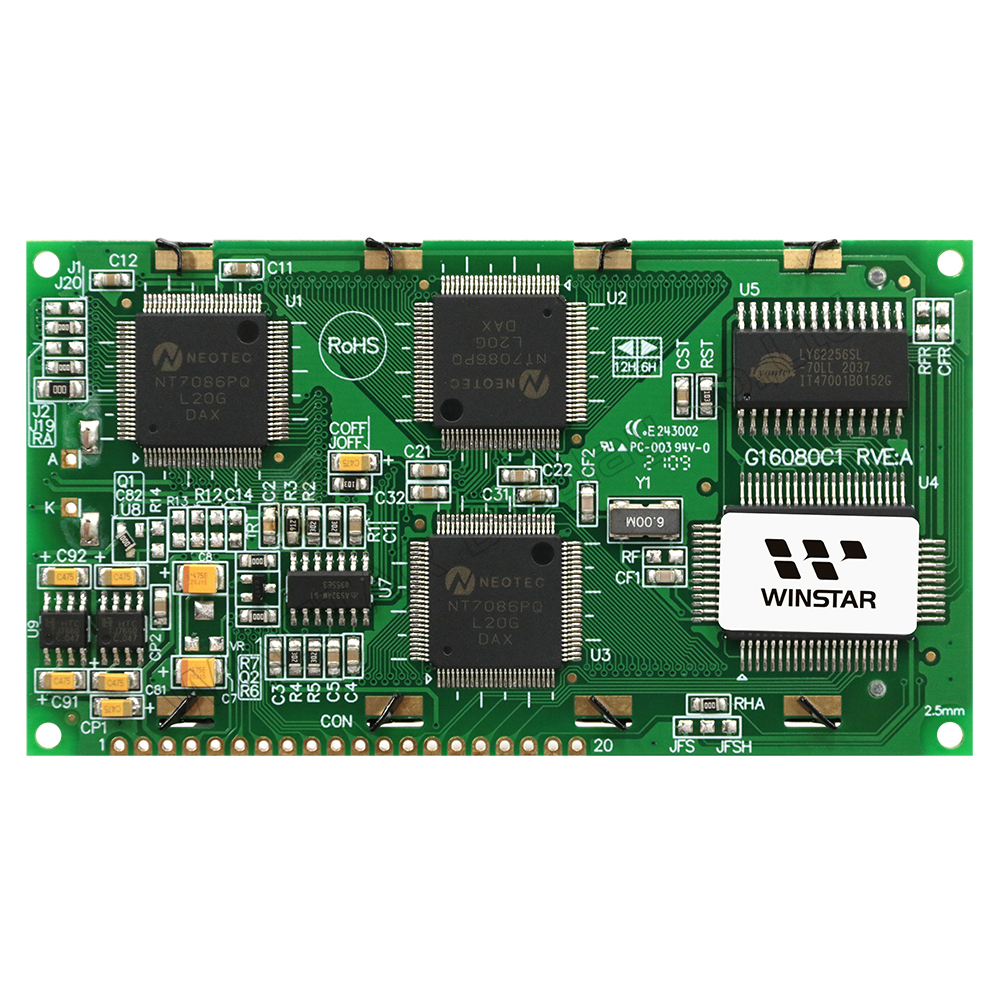

WG16080C1 は、COB（Chip on Board）構造と統合された PCB を特徴とする、モノクロ 160x80 LCD ディスプレイモジュールです。対角線サイズは 2.96 インチのアクティブ表示領域を備え、STN ネガティブ、STN ポジティブ、FSTN ポジティブの LCD 構成に対応し、透過型または半透過型偏光板と複数の LED バックライト色を選択できます。
本モジュールは RA6963 コントローラ IC を搭載し、8080 並列インターフェースに対応しています。標準電源は +5V で、+3.3V 動作も可能です。また、内蔵の負電圧発生器によりシステム統合を簡素化できます。
外形図
Data source ref:WG16080C1-TFH-VZ#
製品仕様
規格説明
| 項目 | 標準値 | 単位 |
|---|---|---|
| ドットマトリックス(解像度) | 160 x 80 | － |
| モジュールサイズ | 100.0 x 54.0 x 14.6(Max) | mm |
| 表示エリア | 72.0 x 40.0 | mm |
| 有効エリア | 67.17 x 33.57 | mm |
| ドットサイズ | 0.39 x 0.39 | mm |
| ドットピッチ | 0.42 x 0.42 | mm |
| 駆動方法 | 1/80 | |
| バックライトタイプ | LED | |
| IC | RA6963 | |
| インタフェース | 8080 | |
絶対最大定格
| 項目 | 記号 | 最小値 | 典型値 | 最大値 | 単位 |
|---|---|---|---|---|---|
| 操作温度 | TOP | -20 | － | +70 | ℃ |
| 保存温度 | TST | -30 | － | +80 | ℃ |
| 入力電圧 | VIN | -0.3 | － | VDD+0.3 | V |
| ロジック電源電圧 | VDD-VSS | -0.3 | － | +7.0 | V |
電気特性
| 項目 | 記号 | 条件 | 最小値 | 典型値 | 最大値 | 単位 |
|---|---|---|---|---|---|---|
| ロジック電源電圧 | VDD-VSS | － | 4.5 | 5.0 | 5.5 | V |
| LCD供給電圧 | VDD-V0 | Ta=-20℃ Ta=25℃ Ta=70℃ |
－ 11.0 － |
－ 11.5 － |
－ 12.0 － |
V V V |
| 高レベル入力電圧 | VIH | － | 0.8VDD | － | VDD | V |
| 低レベル入力電圧 | VIL | － | 0 | － | 0.15VDD | V |
| 高レベル出力電圧 | VOH | － | VDD-0.3 | － | VDD | V |
| 低レベル出力電圧 | VOL | － | 0 | － | 0.3 | V |
| 供給電流 | IDD | － | 13.8 | 14.2 | 16.0 | mA |
ピン功能定義
| Pin No. | 記号 | Level | 説明 |
|---|---|---|---|
| 1 | Vee | — | Negative Voltage Output |
| 2 | VSS | 0V | Ground |
| 3 | VDD | — | Power supply for logic |
| 4 | V0 | — | Power supply for LCD driver |
| 5 | /WR | H / L | Data write. Write data into RA6963 when /WR = L |
| 6 | /RD | H / L | Data read. Read data from RA6963 when RD = L |
| 7 | /CE | H / L | Chip enable the controller RA6963 |
| 8 | /CD | H / L | Command/data read/write |
| 9 | /RST | L | Reset the LCM |
| 10 | DB0 | H / L | Data bus line |
| 11 | DB1 | H / L | Data bus line |
| 12 | DB2 | H / L | Data bus line |
| 13 | DB3 | H / L | Data bus line |
| 14 | DB4 | H / L | Data bus line |
| 15 | DB5 | H / L | Data bus line |
| 16 | DB6 | H / L | Data bus line |
| 17 | DB7 | H / L | Data bus line |
| 18 | FS | H / L | Pins for selection of font ; |
| 19 | A | — | Power supply for B/L + |
| 20 | K | — | Power supply for B/L - |
