製品情報
SPI 液晶 ．6800 液晶 160x32

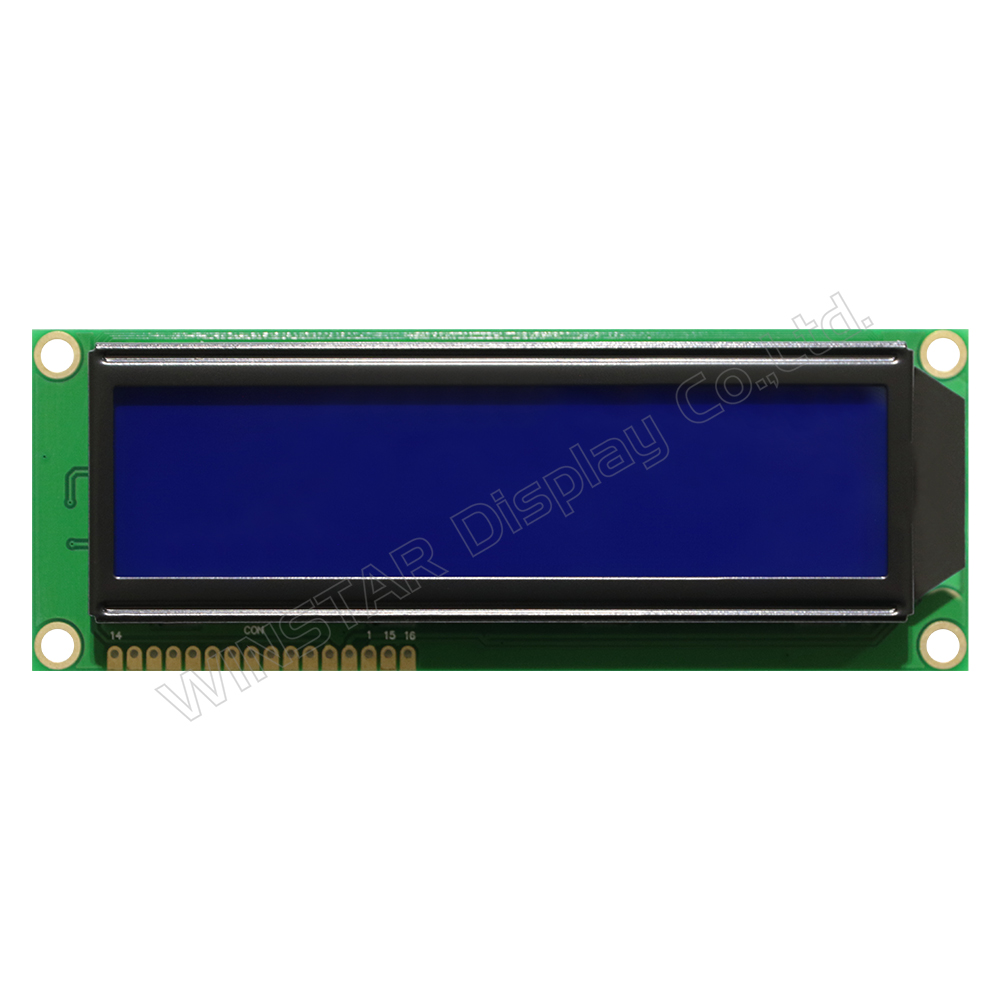

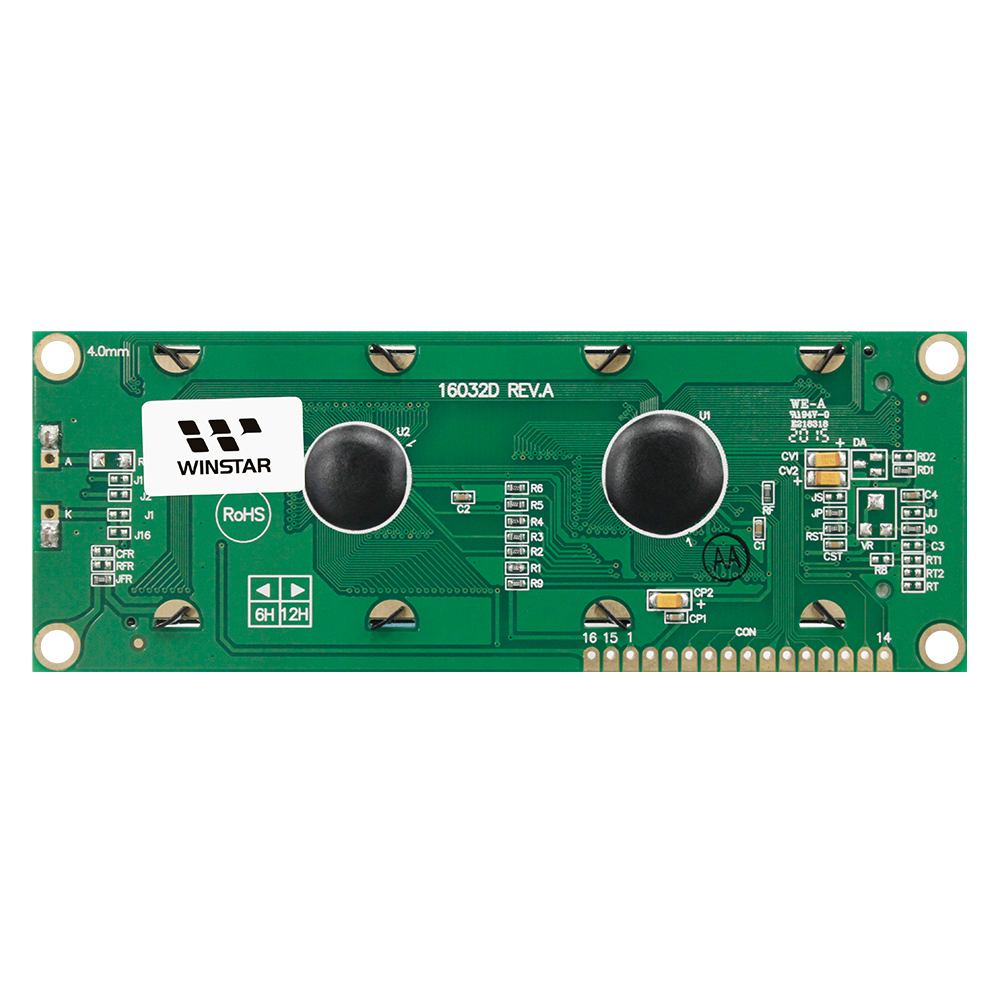

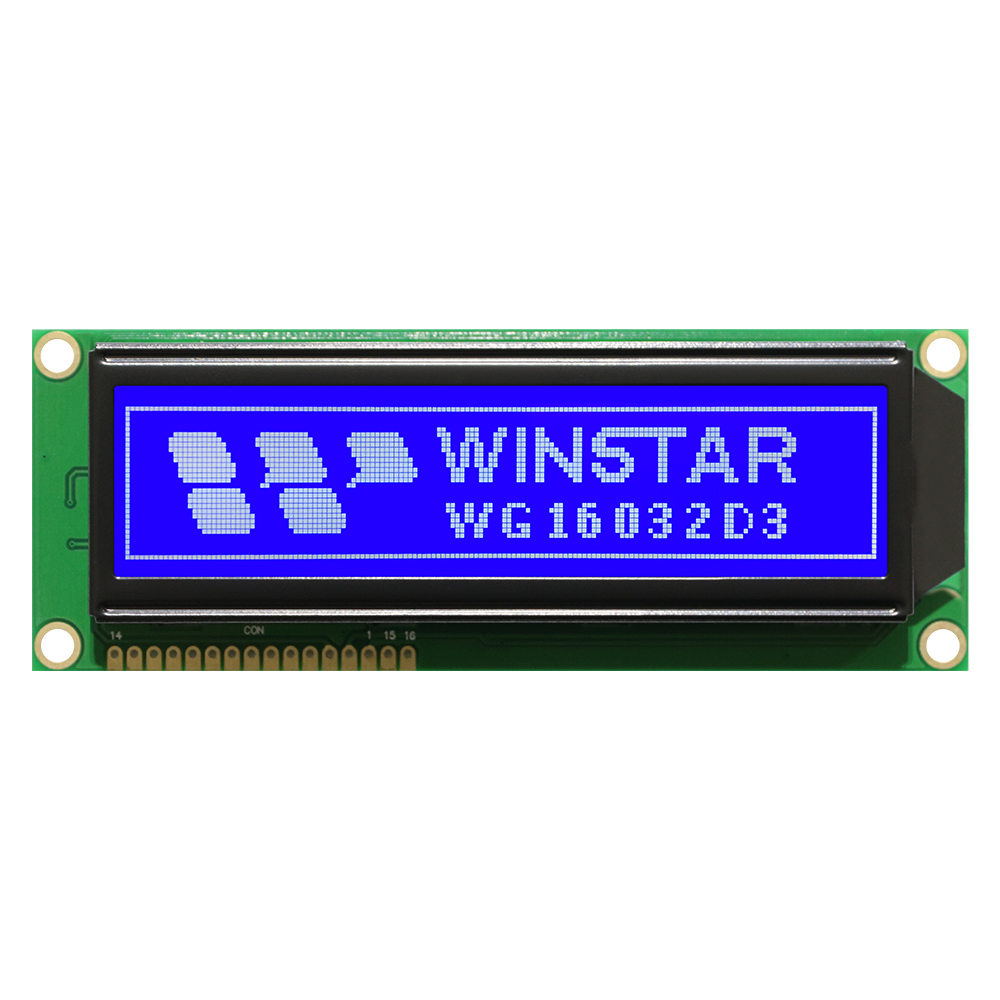

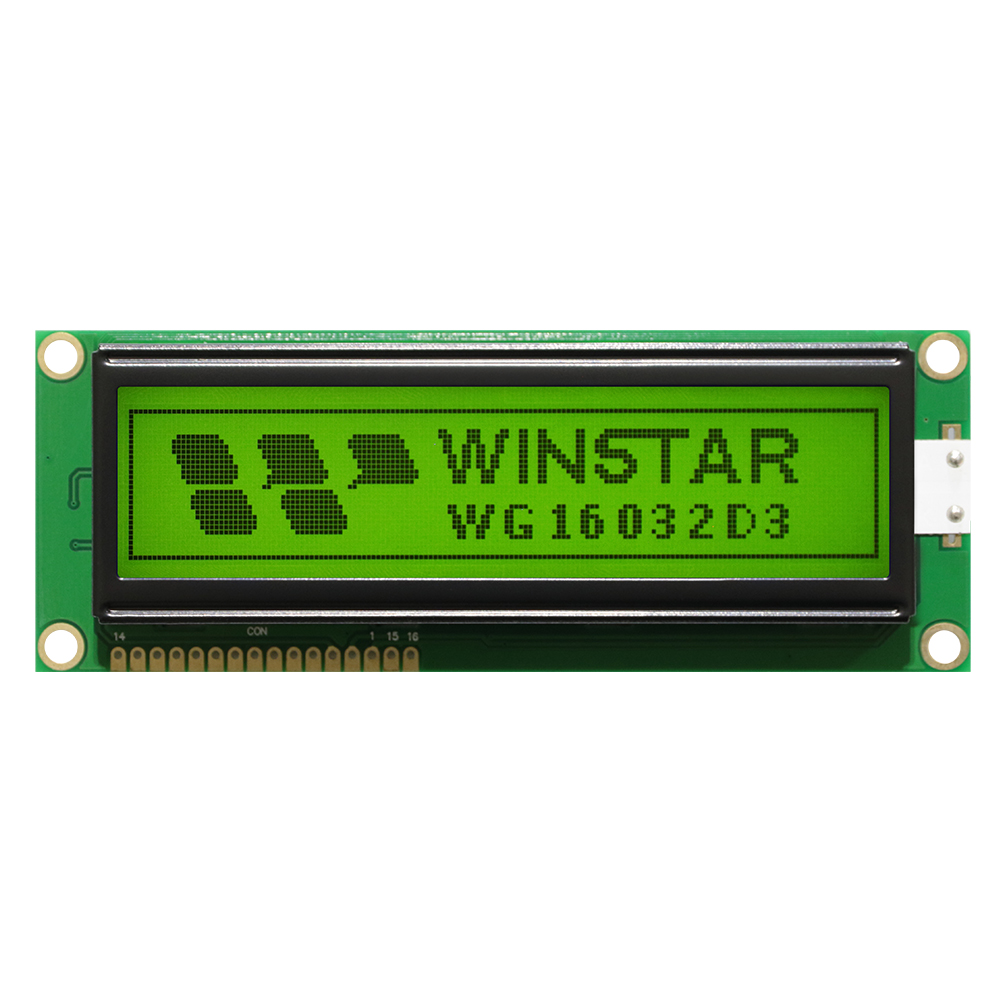

WG16032Dは160x32ドットグラフィック表示製品です。ST7920コントロールICを使用して6800パラレルとSPIシリアル(3線式/4線式)のインターフェースを支援しています。製品サイズは、キャラクタ製品WH1602Lと同じ122 x44 mmで、VA(View Area)サイズは99 x24mmで、そして、製品高さは13.6mmです。操作温度は-20℃ ~ +70℃で、保存温度は-30℃ ~ +80℃となります。中国語フォントを内臓して繁体字中国語・簡体字中国語が選択できます。WG16032D5は5V電圧駆動品で、WG16032D3は3.3V電圧駆動品です。

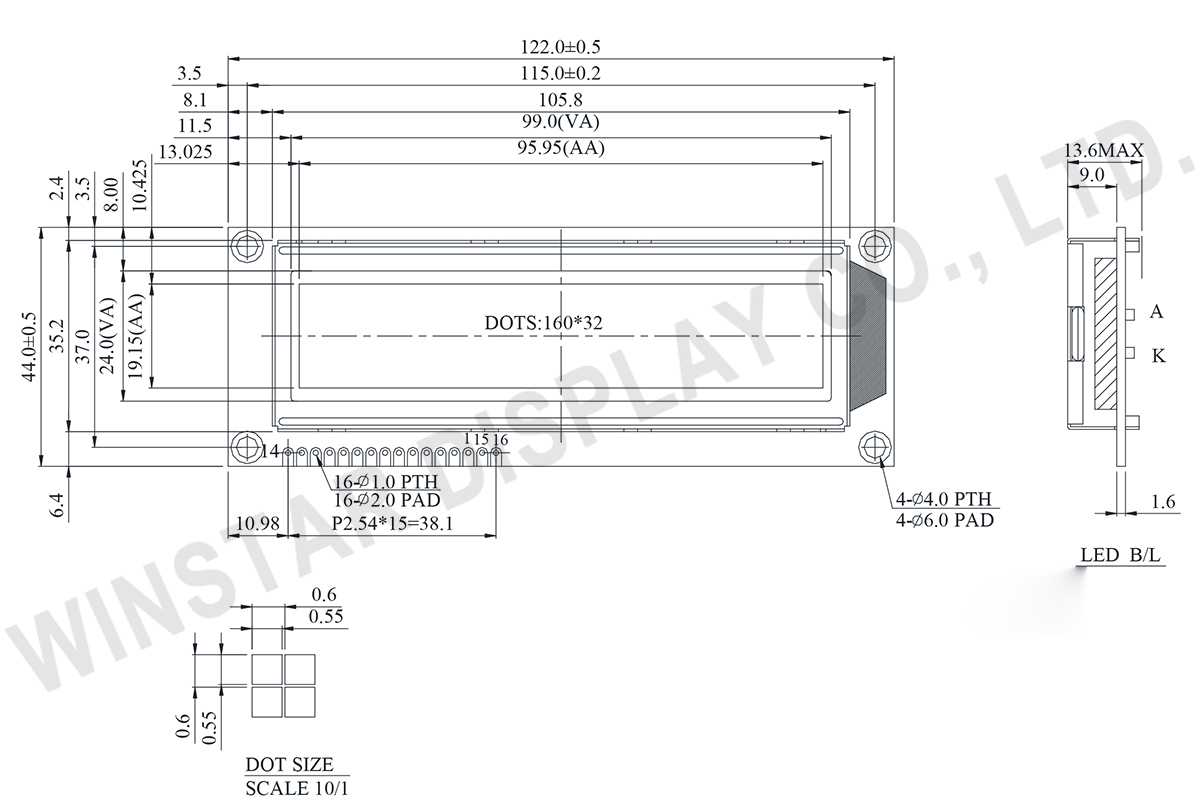

外形図
Data soutce ref:WG16032D3-TMI-V#T
製品仕様
ピン功能定義
| Pin No. | 記号 | Level | 説明 |
|---|---|---|---|
| 1 | VSS | 0V | GND |
| 2 | VDD | 3.3V | Supply voltage for logic |
| 3 | Vo | — | Contrast Adjustment |
| 4 | RS | H/L | Register select signal |
| 5 | R/W | H/L | H: read data L: write data |
| 6 | E | H/L | Enable signal |
| 7 | DB0 | H/L | Data bus line |
| 8 | DB1 | H/L | Data bus line |
| 9 | DB2 | H/L | Data bus line |
| 10 | DB3 | H/L | Data bus line |
| 11 | DB4 | H/L | Data bus line |
| 12 | DB5 | H/L | Data bus line |
| 13 | DB6 | H/L | Data bus line |
| 14 | DB7 | H/L | Data bus line |
| 15 | Vout | － | Positive Voltage Output |
| 16 | NC | － | No connection |
規格説明
| 項目 | 標準値 | 単位 |
|---|---|---|
| ドットマトリックス(解像度) | 160 x 32 | － |
| モジュールサイズ | 122.0 x 44.0 x 13.6(Max) | mm |
| 表示エリア | 99.0 x 24.0 | mm |
| 有効エリア | 95.95 x 19.15 | mm |
| ドットサイズ | 0.55 x 0.55 | mm |
| ドットピッチ | 0.60 x 0.60 | mm |
| 駆動方法 | 1/32 | |
| バックライトタイプ | LED | |
| IC | ST7920 | |
| Supply Current | 6800 | |
絶対最大定格
| 項目 | 記号 | 最小値 | 典型値 | 最大値 | 単位 |
|---|---|---|---|---|---|
| 操作温度 | TOP | -20 | － | +70 | ℃ |
| 保存温度 | TST | -30 | － | +80 | ℃ |
| 入力電圧 | VIN | -0.3 | － | VDD+0.3 | V |
| ロジック電源電圧 | VDD-VSS | -0.3 | － | +5.5 | V |
| LCD供給電圧 | VO-VSS | 0 | － | 16.7 | V |
電気特性
| 項目 | 記号 | 条件 | 最小値 | 典型値 | 最大値 | 単位 |
|---|---|---|---|---|---|---|
| ロジック電源電圧 | VDD-VSS | － | 3.0 | 3.3 | 3.6 | V |
| LCD供給電圧 | V0-VSS | Ta=-20℃ Ta=25℃ Ta=70℃ |
－ 4.6 － |
－ 4.75 － |
－ 4.9 － |
V V V |
| 高レベル入力電圧 | VIH | － | 0.7VDD | － | VDD | V |
| 低レベル入力電圧 | VIL | － | -0.3 | － | 0.6 | V |
| 高レベル出力電圧 | VOH | － | 0.8VDD | － | VDD | V |
| 低レベル出力電圧 | VOL | － | － | － | 0.1 | V |
| 供給電流 | IDD | VDD=3.3V | 4.48 | 5.15 | 5.73 | mA |
