製品情報

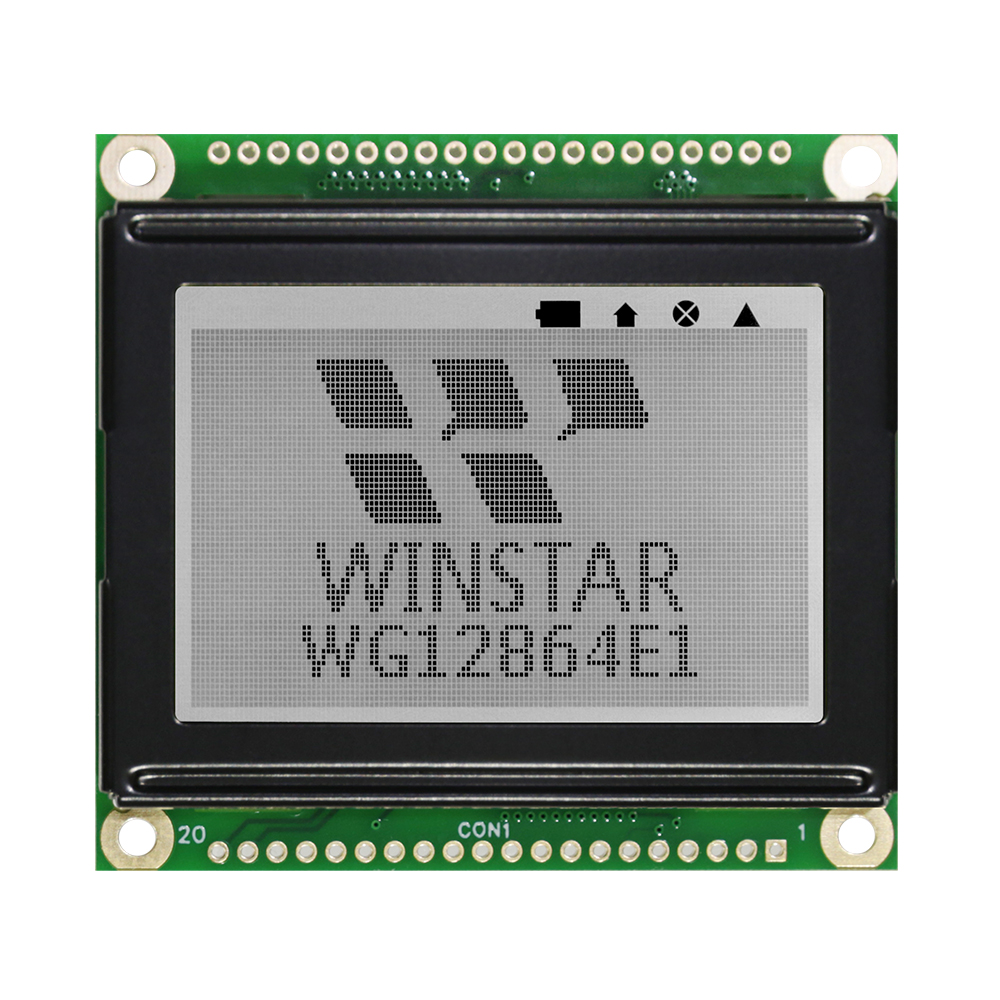

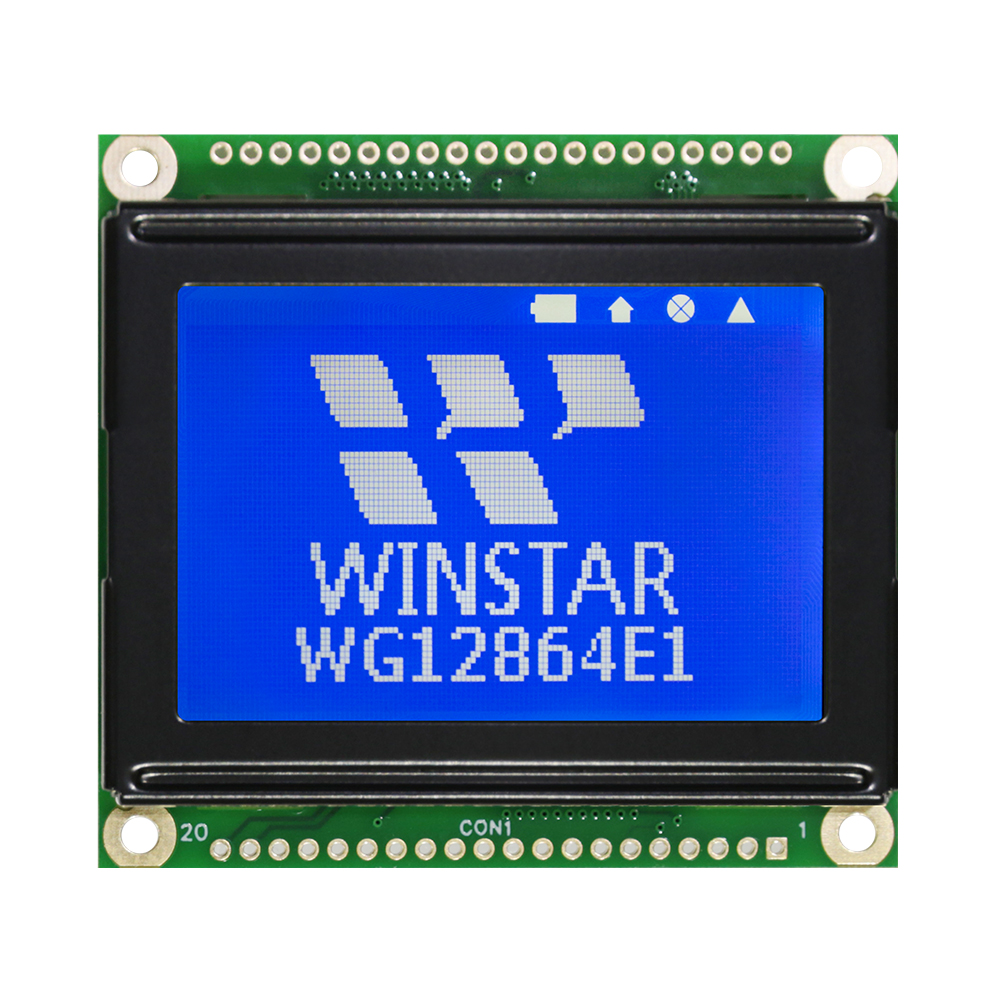

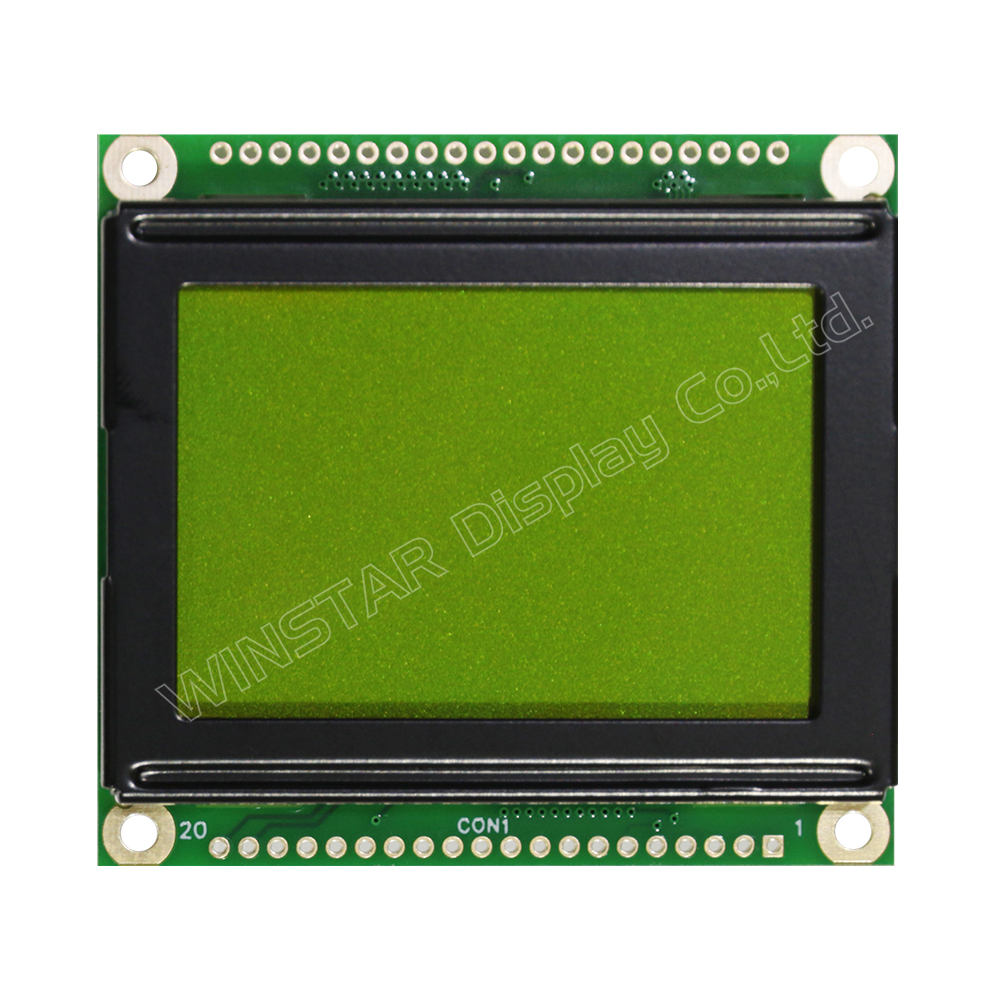

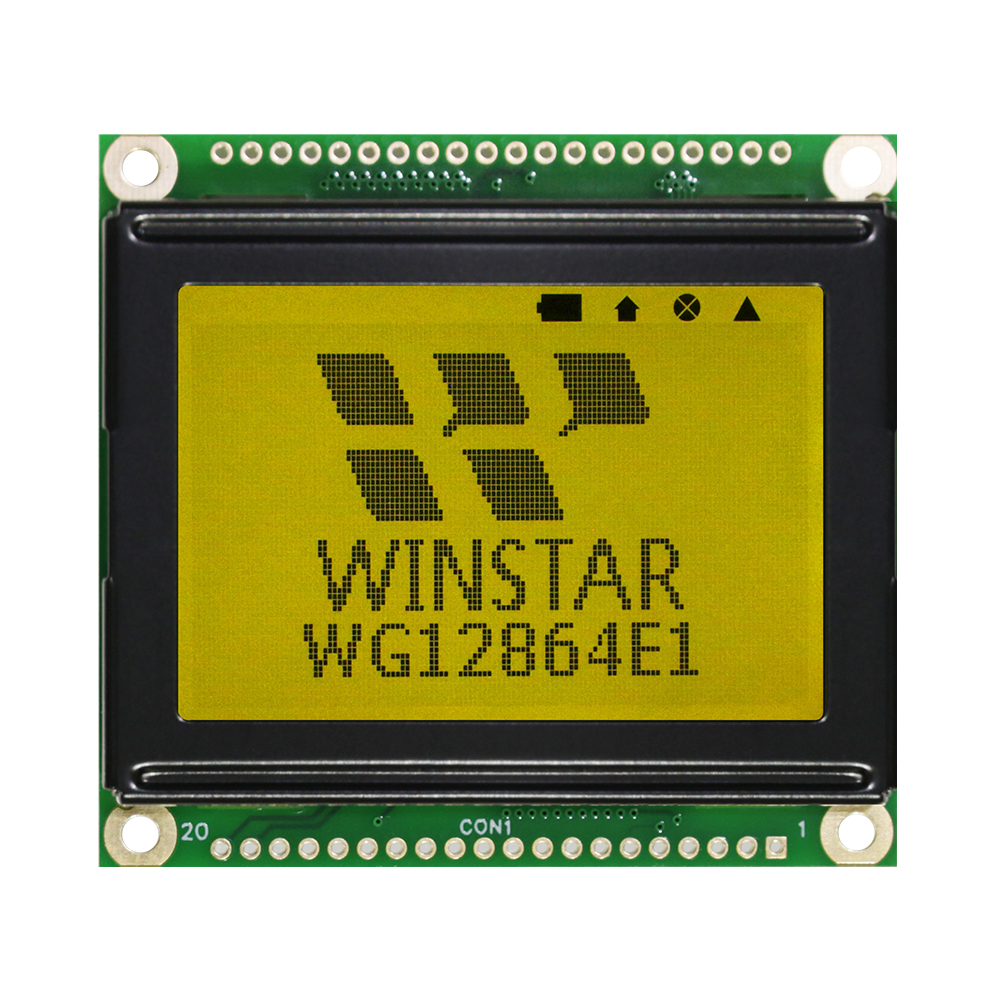

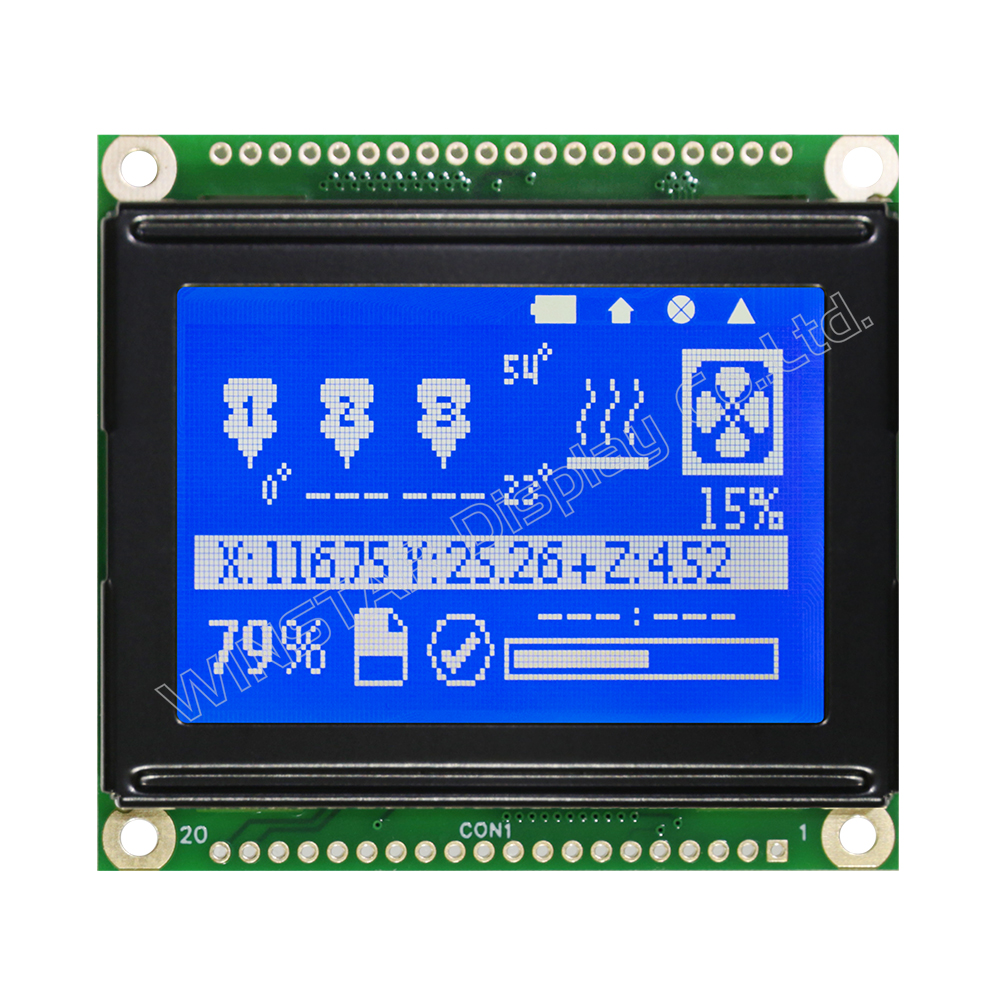

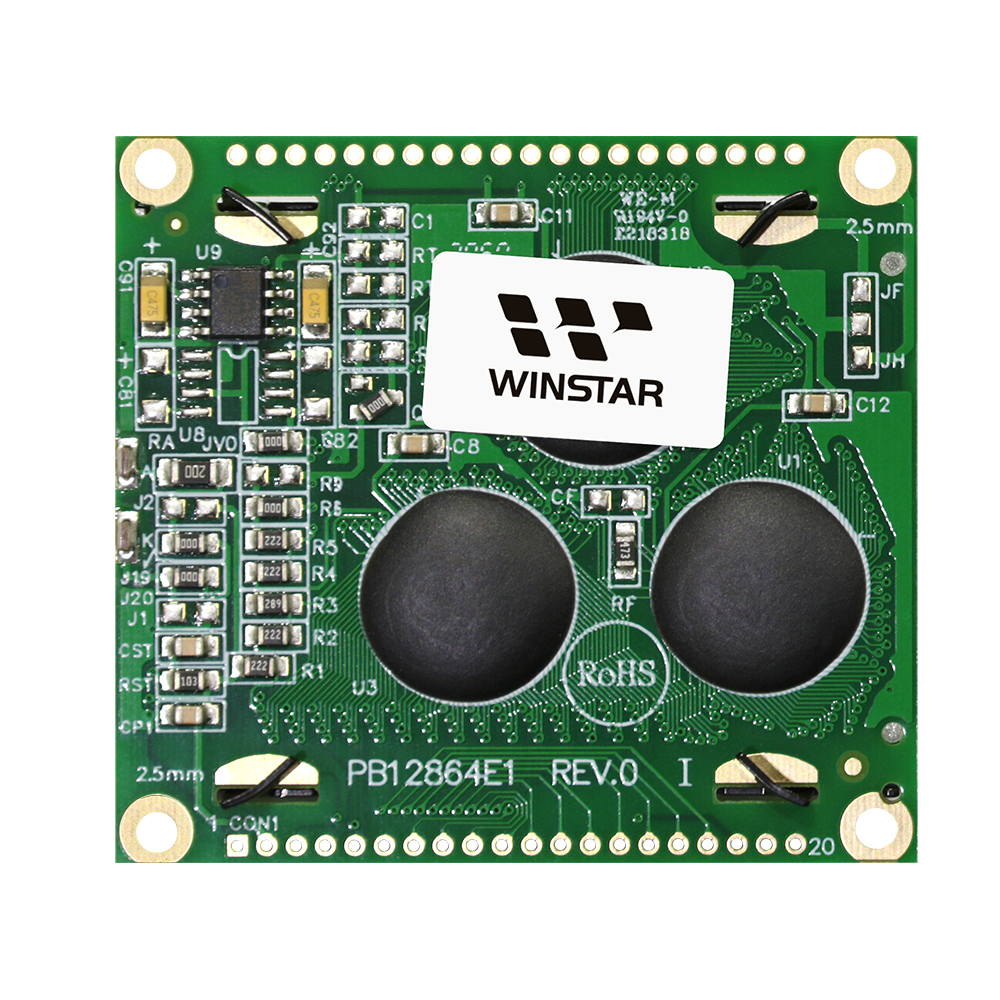

WG12864E1 128x64ドット単色グラフィック表示製品で、NT7107, NT7108コントロールIC(或いは相当IC)を使用して6800 8-bitインターフェースを支援しています。負電源生成回路を内蔵しています。また、LCDに四つのICONを保留しています(製品図面ご参照)。一方、WG12864E1はLEDバックライト対応品で、LCDに四つのICONを設計して、外形寸法は55.0x50.0mmです。操作温度は-20℃ ~ +70℃で、保存温度は-30℃ ~ +80℃となります。構成材料はRoHS/REACH適合品です。

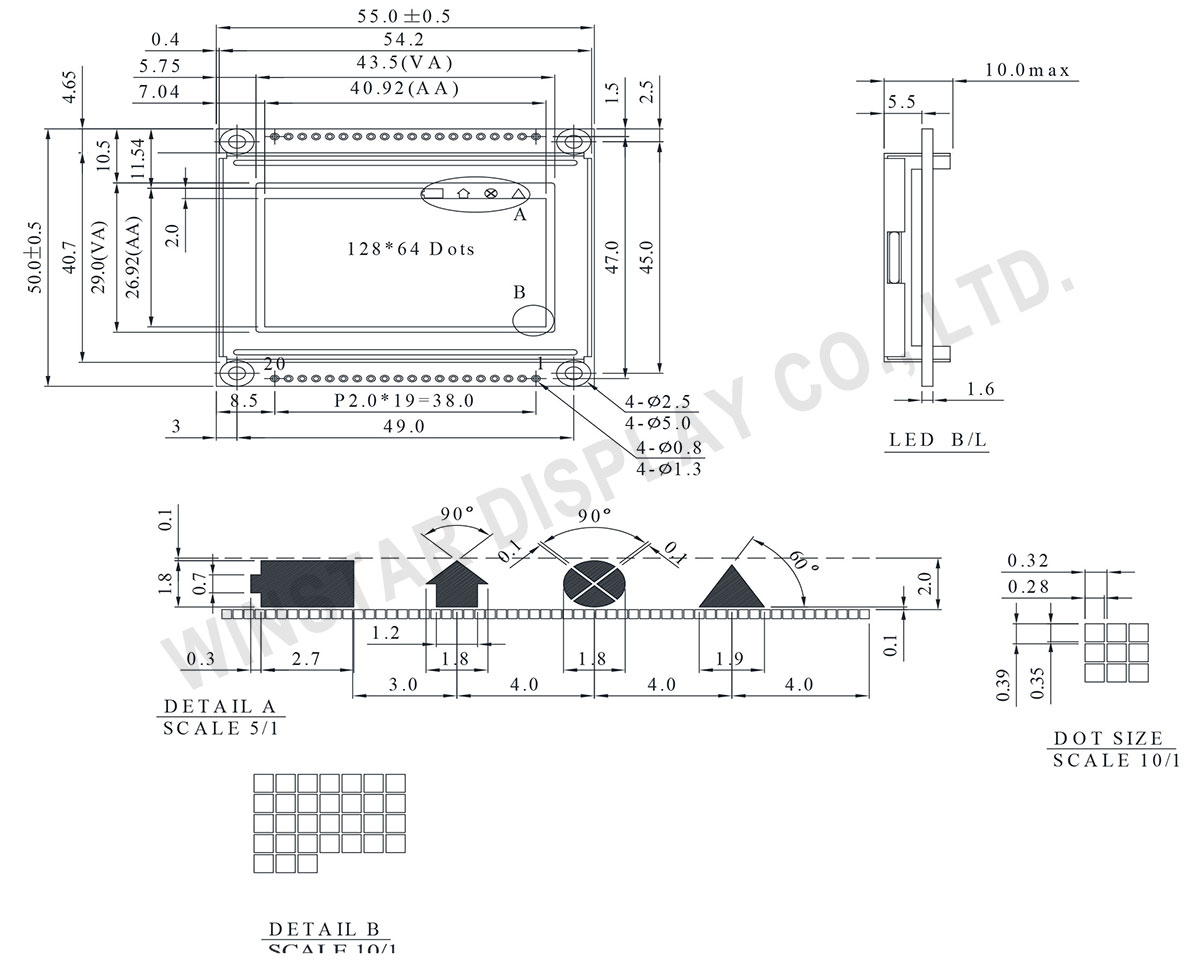

外形図
Data source ref: WG12864E1-TFH-T#N
製品仕様
規格説明
| 項目 | 標準値 | 単位 |
|---|---|---|
| ドットマトリックス(解像度) | 128 x 64 | － |
| モジュールサイズ | 55.0 x 50.0 x 10.0 (MAX) | mm |
| 表示エリア | 43.5 x 29.0 | mm |
| 有効エリア | 40.92 x 26.92 | mm |
| ドットサイズ | 0.28 x 0.35 | mm |
| ドットピッチ | 0.32 x 0.39 | mm |
| 駆動方法 | 1/64 | |
| バックライトタイプ | LED | |
| IC | NT7107,NT7108 | |
| インターフェース | 6800 | |
絶対最大定格
| 項目 | 記号 | 最小値 | 典型値 | 最大値 | 単位 |
|---|---|---|---|---|---|
| 操作温度 | TOP | -20 | － | +70 | ℃ |
| 保存温度 | TST | -30 | － | +80 | ℃ |
| ロジック電源電圧 | VDD-VSS | -0.3 | － | 7.0 | V |
| LCD供給電圧 | VLCD | VEE-0.3 | － | VDD+0.3 | V |
電気特性
| 項目 | 記号 | 条件 | 最小値 | 典型値 | 最大値 | 単位 |
|---|---|---|---|---|---|---|
| ロジック電源電圧 | VDD-VSS | － | 4.5 | 5.0 | 5.5 | V |
| LCD供給電圧 | VDD-V0 | Ta=-20℃ Ta=25℃ Ta=70℃ |
－ |
－ 8.6 － |
9.8 8.8 － |
V V V |
| 高レベル入力電圧 | VIH | － | 0.7VDD | － | VDD | V |
| 低レベル入力電圧 | VIL | － | 0 | － | 0.8 | V |
| 高レベル出力電圧 | VOH | － | 2.4 | － | － | V |
| 低レベル出力電圧 | VOL | － | － | － | 0.4 | V |
| 供給電流 | IDD | VDD=5.0V | 1.0 | 1.2 | 1.5 | mA |
ピン功能定義
| Pin No. | 記号 | Level | 説明 |
|---|---|---|---|
| 1 | VSS | 0V | Ground |
| 2 | VDD | 5.0V | Supply Voltage for logic |
| 3 | VO | (Variable) | Operating voltage for LCD |
| 4 | D/I | H/L | H: DATA, L: Instruction |
| 5 | R/W | H/L | H: Read(MPU←Module) , L :Write(MPU→Module) |
| 6 | E | H | Enable signal |
| 7 | DB0 | H/L | Data bus line |
| 8 | DB1 | H/L | Data bus line |
| 9 | DB2 | H/L | Data bus line |
| 10 | DB3 | H/L | Data bus line |
| 11 | DB4 | H/L | Data bus line |
| 12 | DB5 | H/L | Data bus line |
| 13 | DB6 | H/L | Data bus line |
| 14 | DB7 | H/L | Data bus line |
| 15 | CS1 | H | Chip Enable (Select Column 1 ~ Column 64) |
| 16 | CS2 | H | Chip Enable (Select Column 65 ~ Column 128) |
| 17 | /RST | L | Reset signal |
| 18 | VEE | － | Negative Voltage output |
| 19 | A | － | Power supply for B/L(+) |
| 20 | K | － | Power supply for B/L(-) |
