製品情報

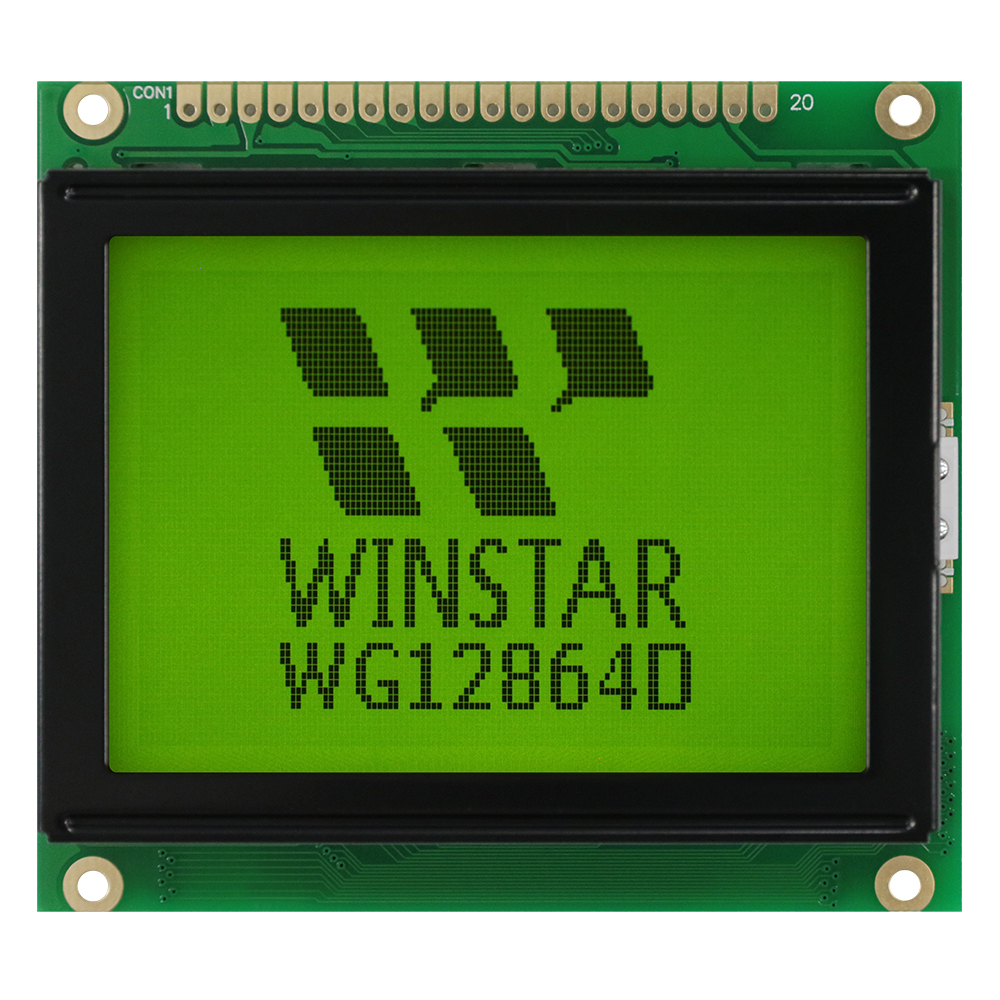

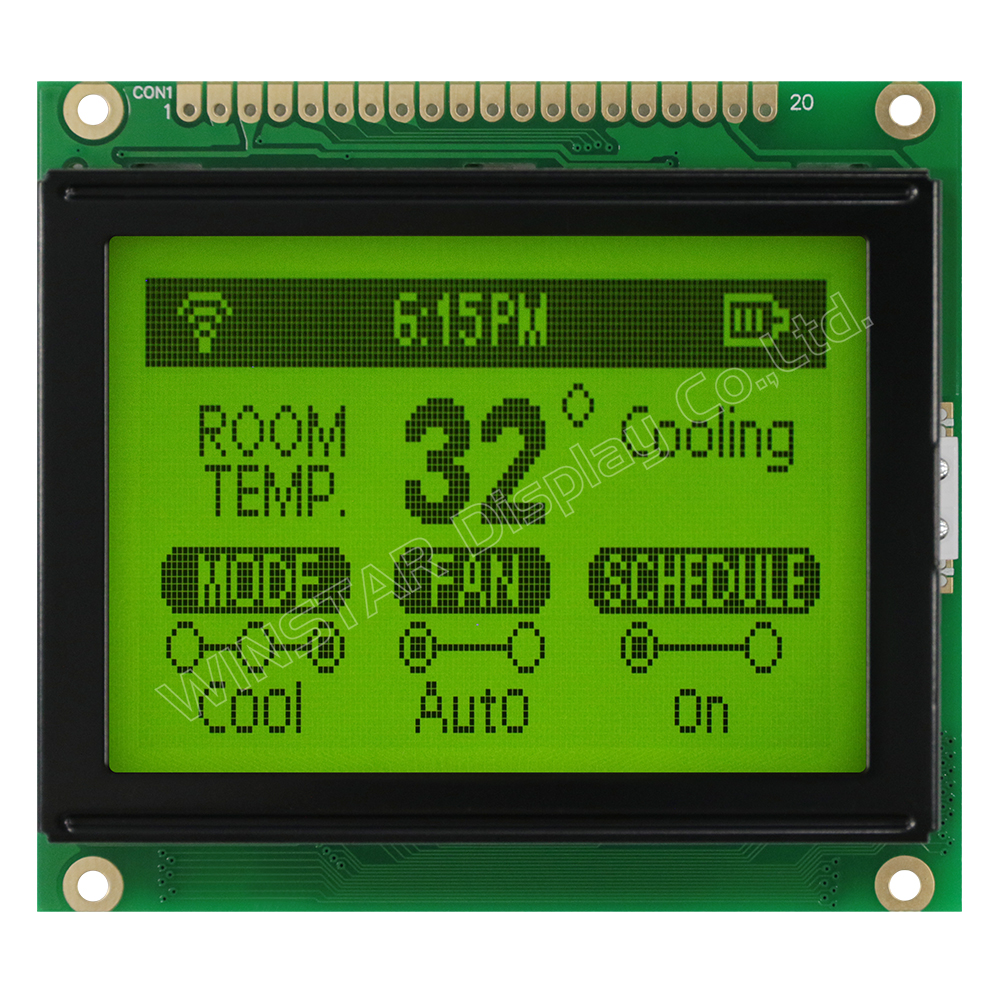

WG12864D は、機械的寸法が WG12864C と同一の 2.68 インチ 128x64 LCD 表示モジュールです。本モデルには RA6963 コントローラが内蔵されており、8080 8 ビットパラレルインターフェースに対応しています。モジュール内には負電圧生成回路を搭載しています。WG12864D は、黄緑、青、白、赤など、さまざまな LED バックライトカラーに対応しています。

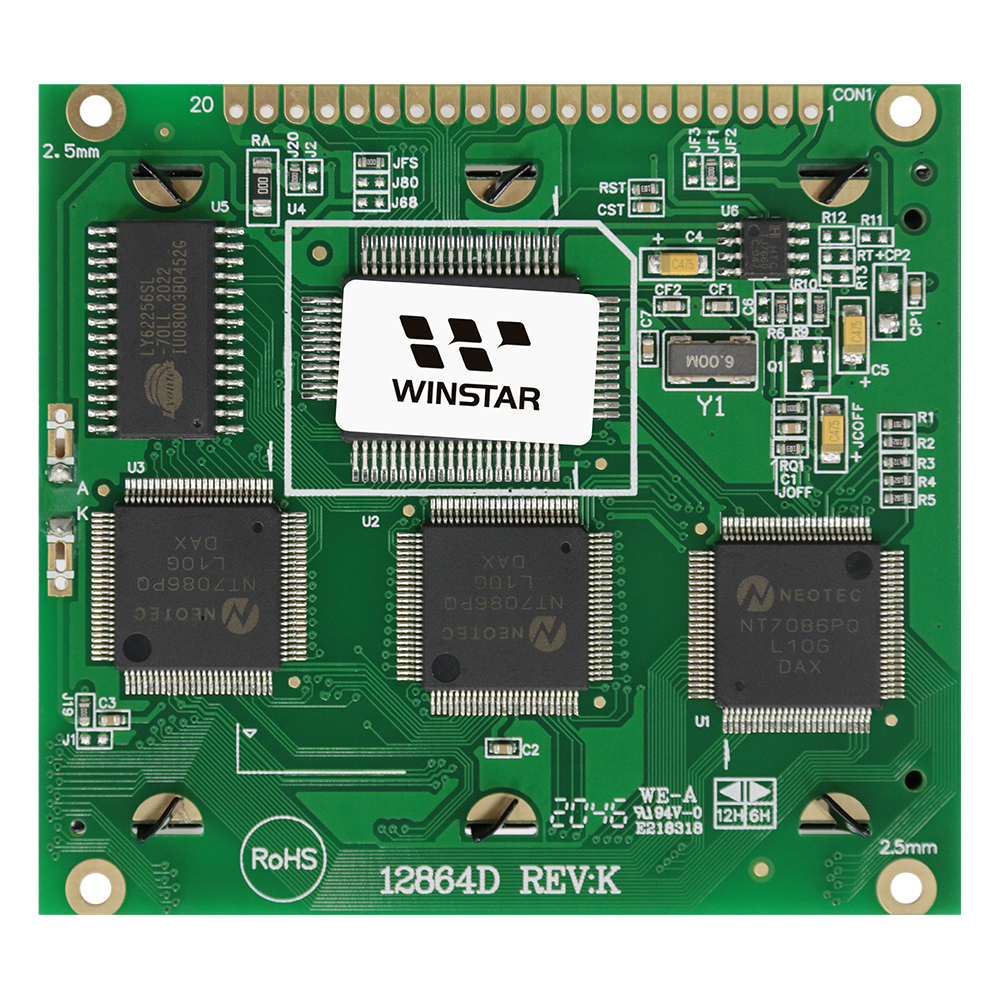

本モデルは COB（Chip on Board）構造を採用し、堅牢性と統合のしやすさを実現しています。豊富なバックライトオプションに加え、WG12864D は STN および FSTN といった LCD 表示モード、正極性／負極性の偏光フィルム、透過型・反射型・半透過型といった偏光タイプにも対応し、用途に応じた柔軟な選択が可能です。
動作温度範囲は -20℃ ～ +70℃、保存温度範囲は -30℃ ～ +80℃ です。特定の LCD モード、偏光タイプ、バックライト色の組み合わせをご希望の場合は、お気軽にお問い合わせください。カスタマイズ対応いたします。

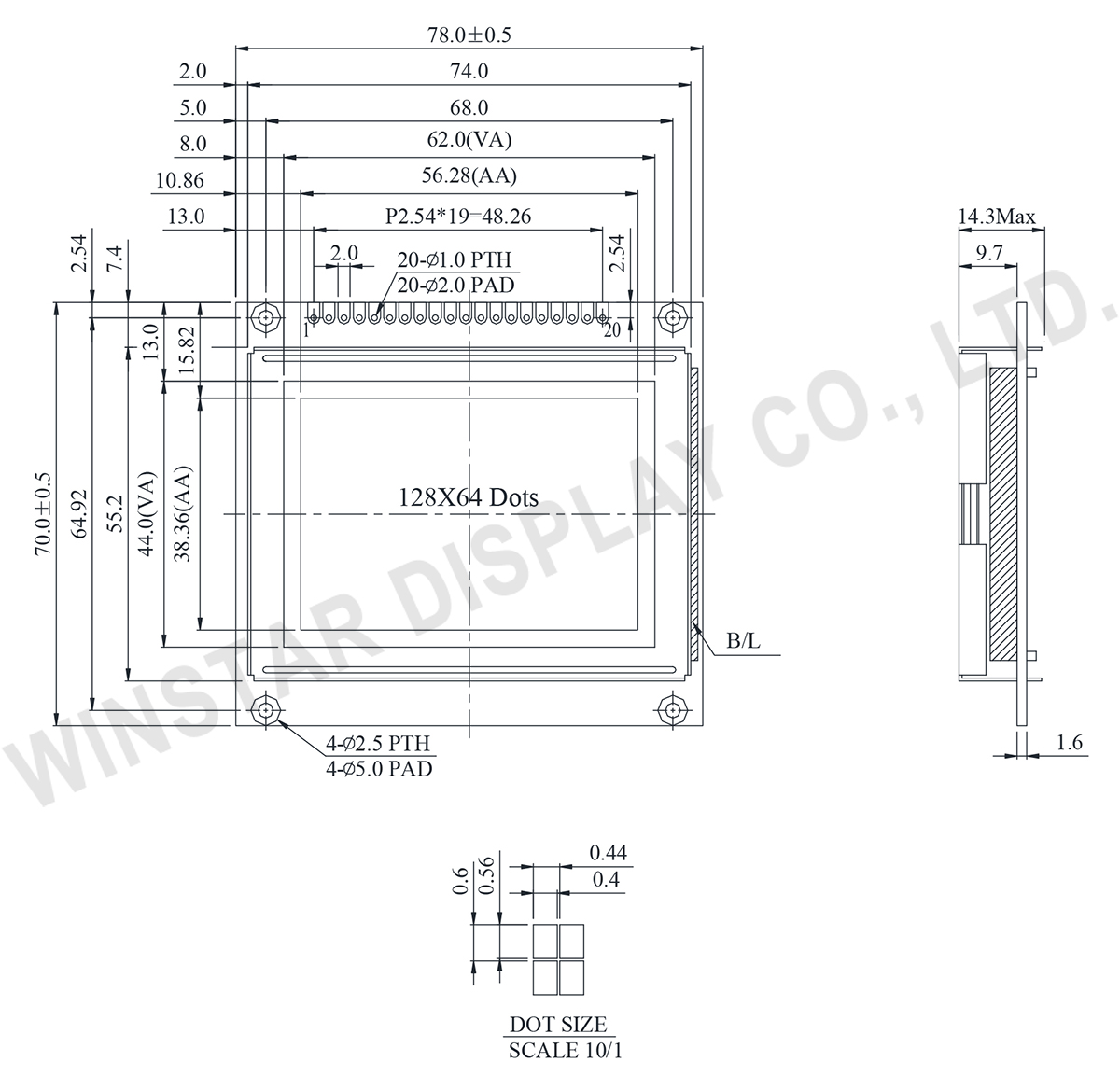

外形図
Data source ref:WG12864D-TFH-VZ#
製品仕様
規格説明
| 項目 | 標準値 | 単位 |
|---|---|---|
| ドットマトリックス(解像度) | 128 x 64 | － |
| モジュールサイズ | 78.0 x 70.0 x 14.3(Max) | mm |
| 表示エリア | 62.0 x 44.0 | mm |
| 有効エリア | 56.28 x 38.36 | mm |
| ドットサイズ | 0.40 x 0.56 | mm |
| ドットピッチ | 0.44 x 0.60 | mm |
| 駆動方法 | 1/64 | |
| バックライトタイプ | LED | |
| IC | RA6963 | |
| インタフェース | 8080 | |
絶対最大定格
| 項目 | 記号 | 最小値 | 典型値 | 最大値 | 単位 |
|---|---|---|---|---|---|
| 操作温度 | TOP | -20 | － | +70 | ℃ |
| 保存温度 | TST | -30 | － | +80 | ℃ |
| 入力電圧 | VIN | -0.3 | － | VDD+0.3 | V |
| ロジック電源電圧 | VDD-VSS | -0.3 | － | 7.0 | V |
電気特性
| 項目 | 記号 | 条件 | 最小値 | 典型値 | 最大値 | 単位 |
|---|---|---|---|---|---|---|
| ロジック電源電圧 | VDD-VSS | － | 4.5 | 5.0 | 5.5 | V |
| LCD供給電圧 | VDD-V0 | Ta=-20℃ Ta=25℃ Ta=70℃ |
－ 8.2 7.6 |
－ 8.5 － |
9.8 8.8 － |
V V V |
| 高レベル入力電圧 | VIH | － | 0.8VDD | － | VDD | V |
| 低レベル入力電圧 | VIL | － | 0 | － | 0.15VDD | V |
| 高レベル出力電圧 | VOH | － | VDD-0.3 | － | VDD | V |
| 低レベル出力電圧 | VOL | － | 0 | － | 0.3 | V |
| 供給電流 | IDD | － | 11 | 12 | 13 | mA |
ピン功能定義
| Pin No. | 記号 | Level | 説明 |
|---|---|---|---|
| 1 | VEE | — | Negative Voltage Output |
| 2 | Vss | — | GND |
| 3 | Vdd | — | Power supply |
| 4 | Vo | — | Power supply for LCD driver |
| 5 | /WR | L | Data write. Write data into RA6963WR = L |
| 6 | /RD | L | Data read. Read data from RA6963RD = L |
| 7 | /CE | L | L : Chip enable |
| 8 | /CD | H / L | WR=L , C/D=H : Command Write C/D=L: Data write RD=L , C/D=H : Status Read C/D=L: Data read |
| 9 | /RESET | H / L | H : Normal ; L : Initialize RA6963 |
| 10 | DB0 | H / L | Data bus line |
| 11 | DB1 | H / L | Data bus line |
| 12 | DB2 | H / L | Data bus line |
| 13 | DB3 | H / L | Data bus line |
| 14 | DB4 | H / L | Data bus line |
| 15 | DB5 | H / L | Data bus line |
| 16 | DB6 | H / L | Data bus line |
| 17 | DB7 | H / L | Data bus line |
| 18 | FS | H / L | Pins for selection of font ; H : 6 * 8 , L : 8 * 8 |
| 19 | K | — | Power supply for LED B/L - |
| 20 | A | — | Power supply for LED B/L + |
