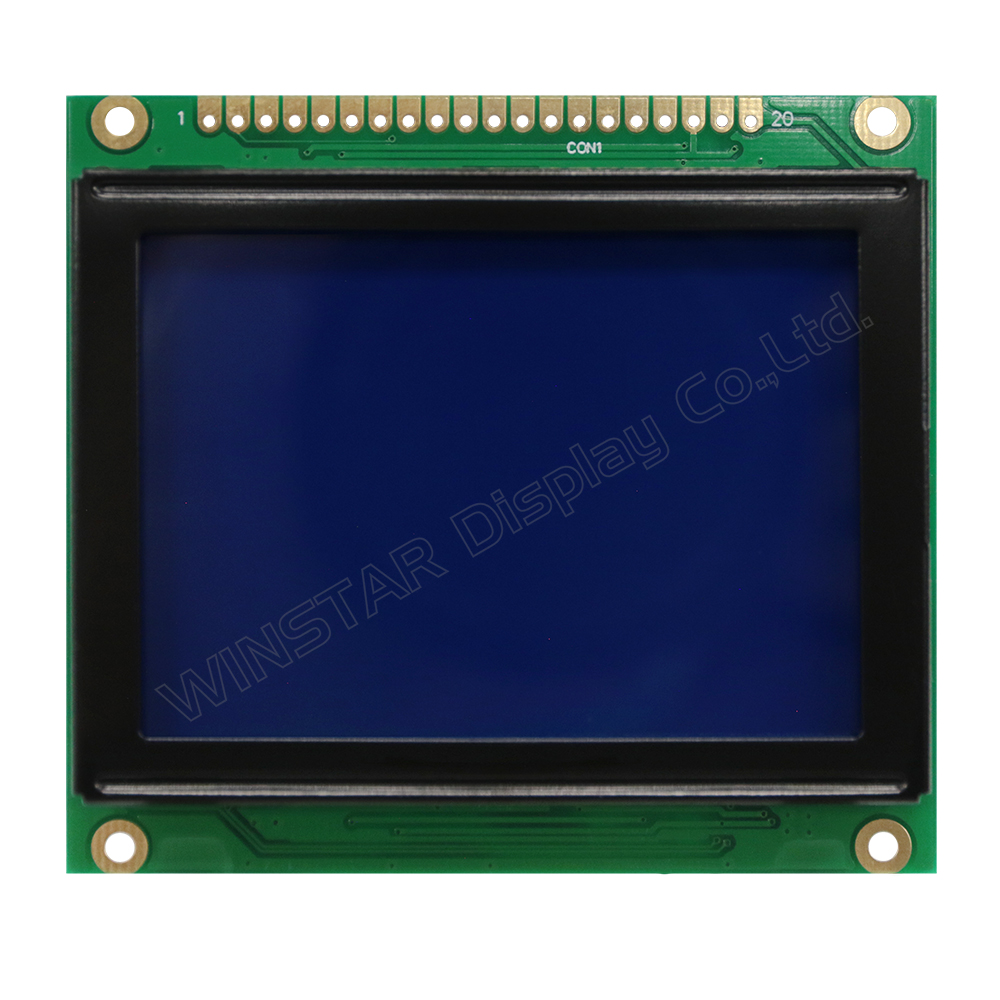

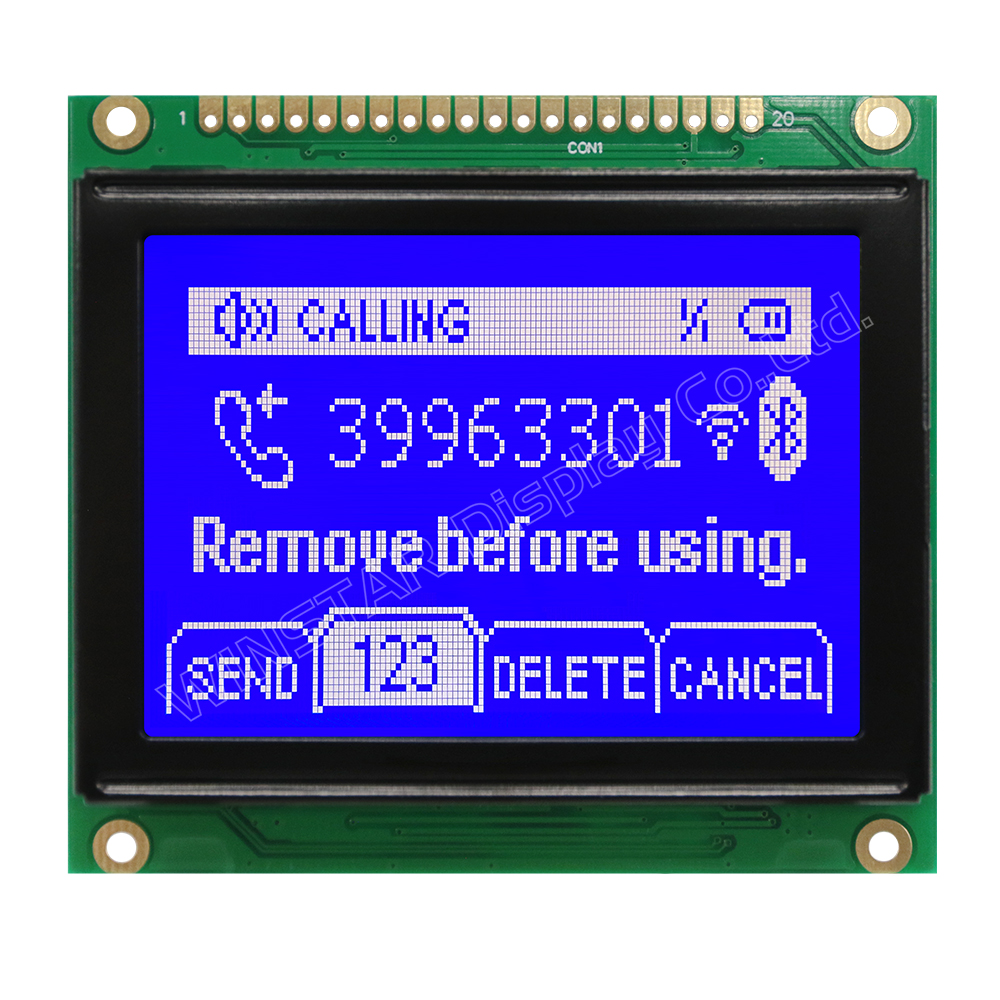

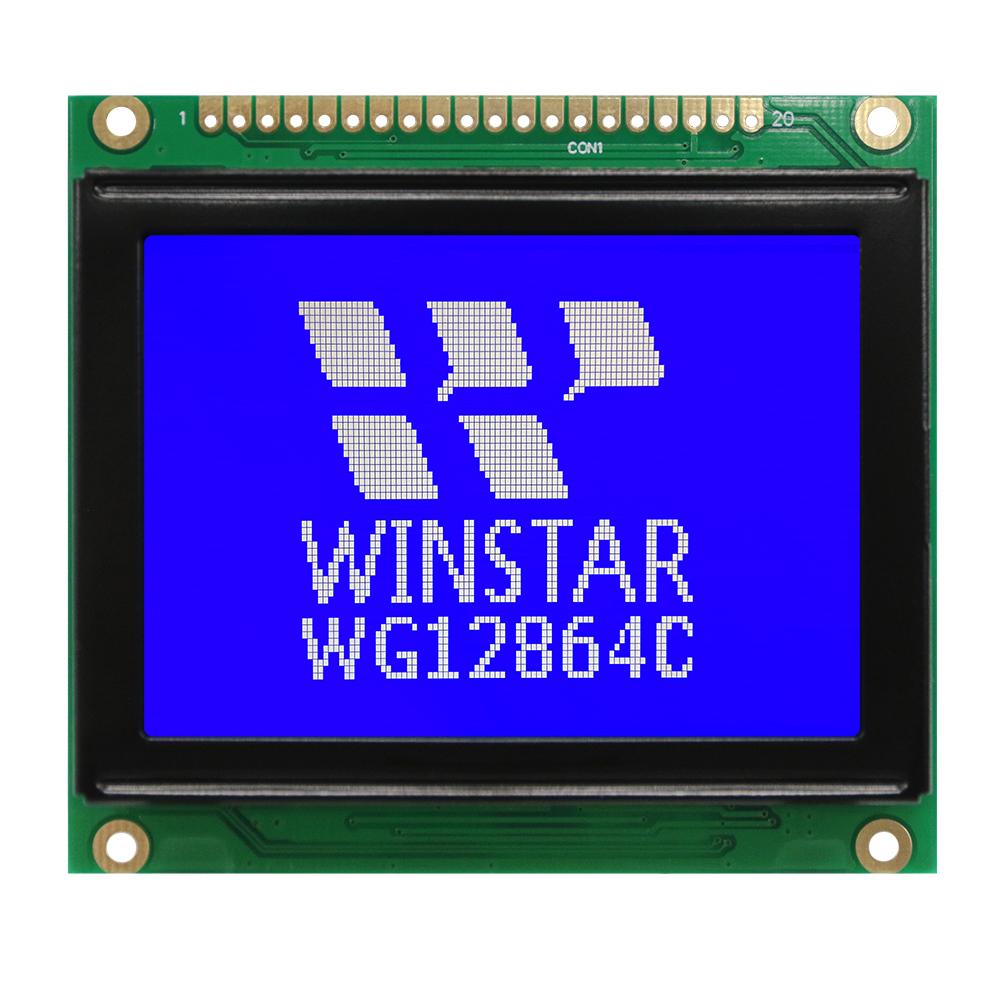

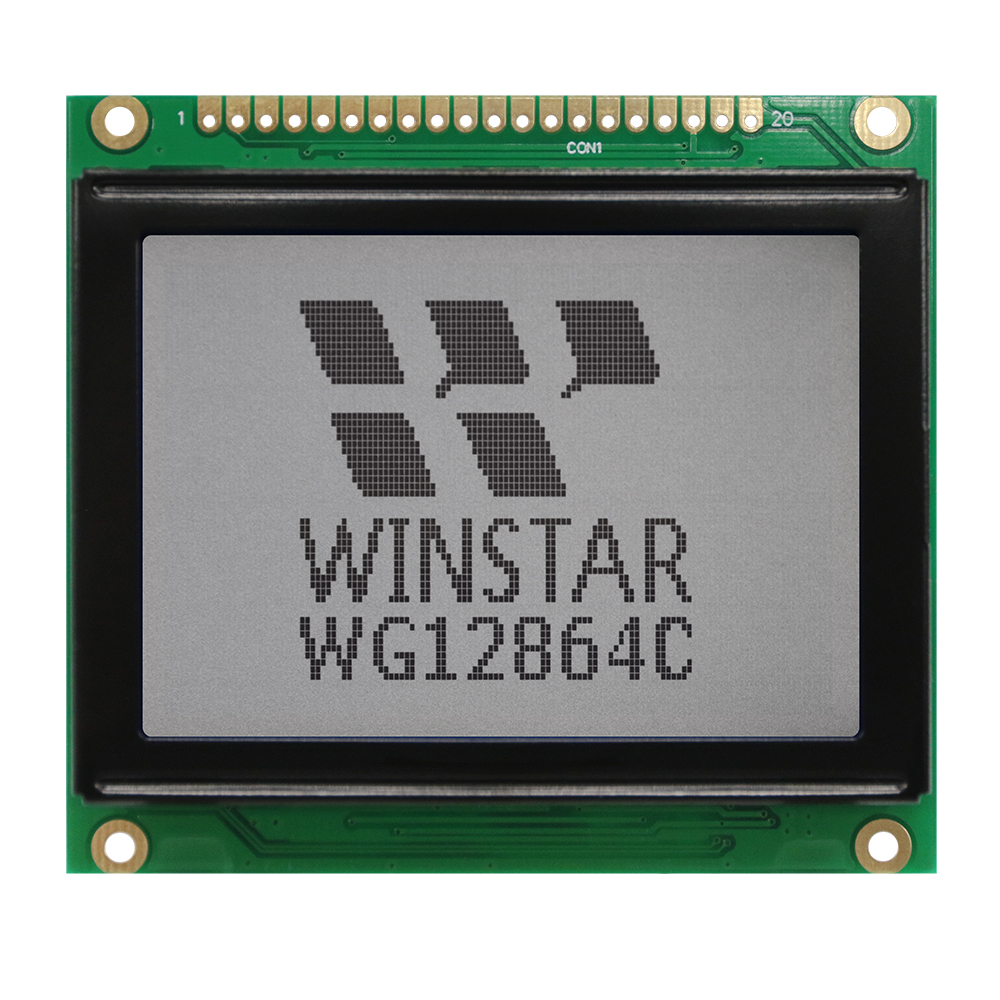

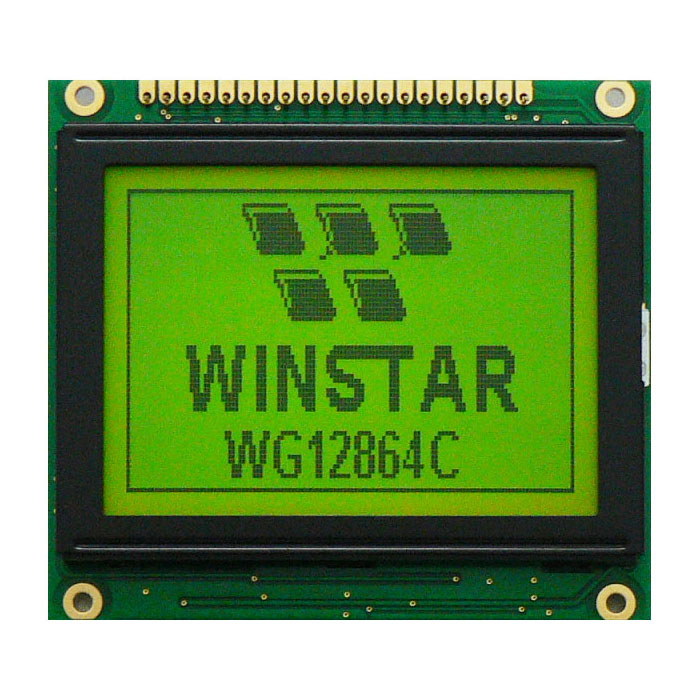

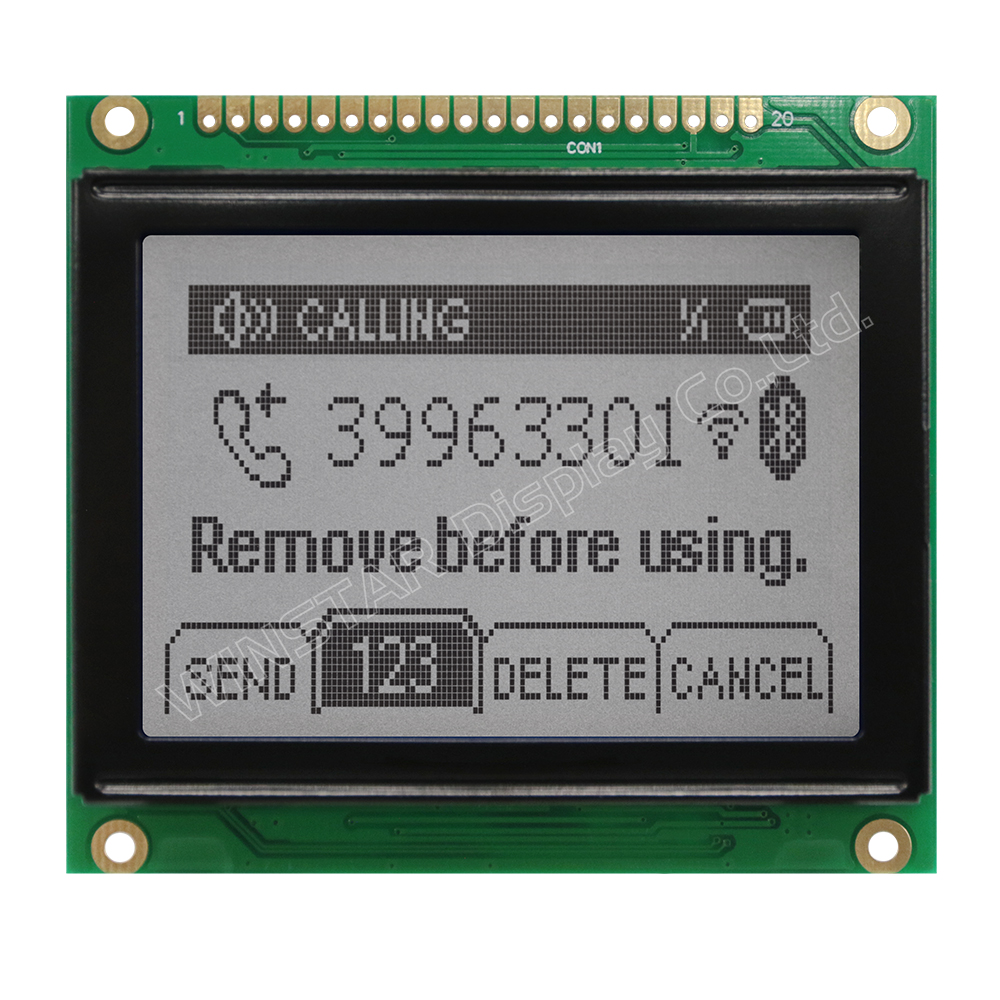

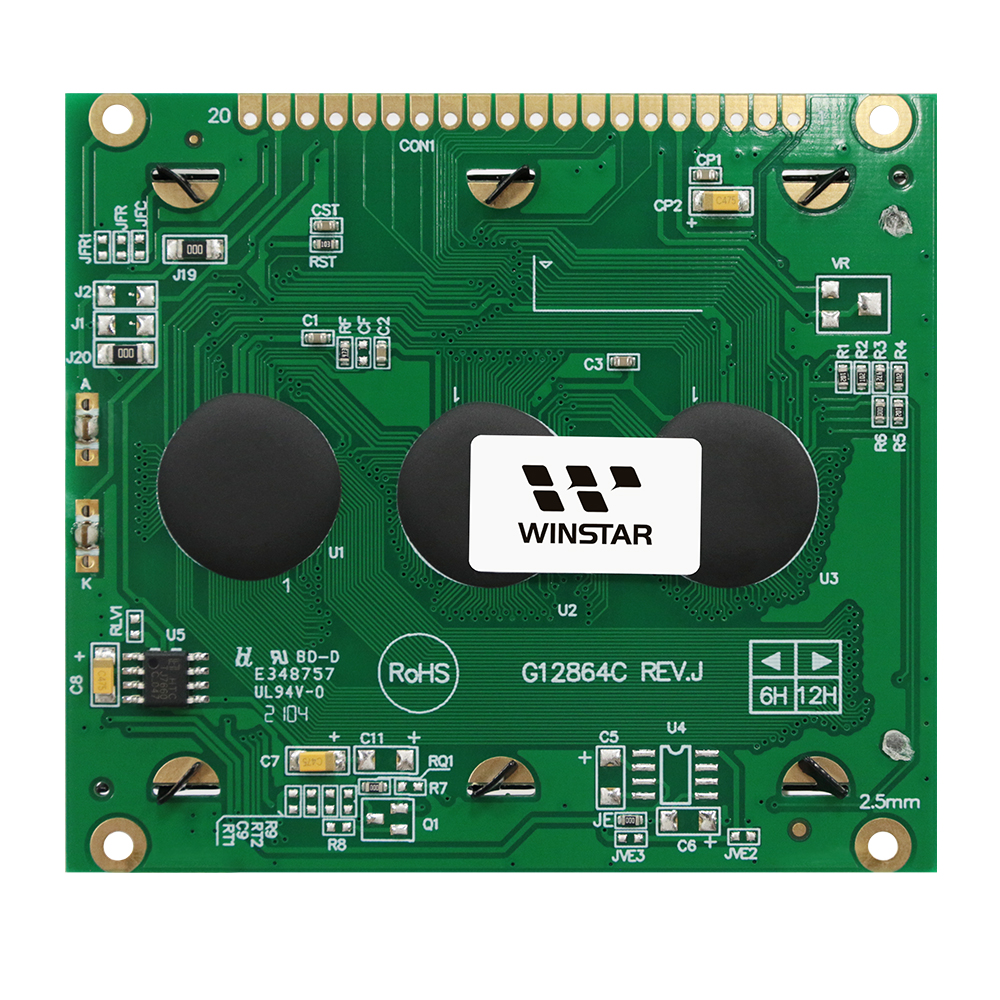

ウィンスターは業界で最も広くて多いSTN 単色グラフィックモジュール種類を提供しています。WG12864C は2.7インチの128x64ドット単色グラフィック表示製品で、NT7107, NT7108コントロールIC(或いは相当IC)を内臓して6800 8-bitインターフェースを支援しています。5V電圧駆動の他に、3.3V電圧駆動品(負電源生成回路付)もあります。数々のバックライト発光色は選択できますし、パネルはSTN/FSTNポジティプ表示とネガティブ表示があります。操作温度は-20℃ ~ +70℃で、保存温度は-30℃ ~ +80℃となります。構成材料はRoHS/REACH適合品です。

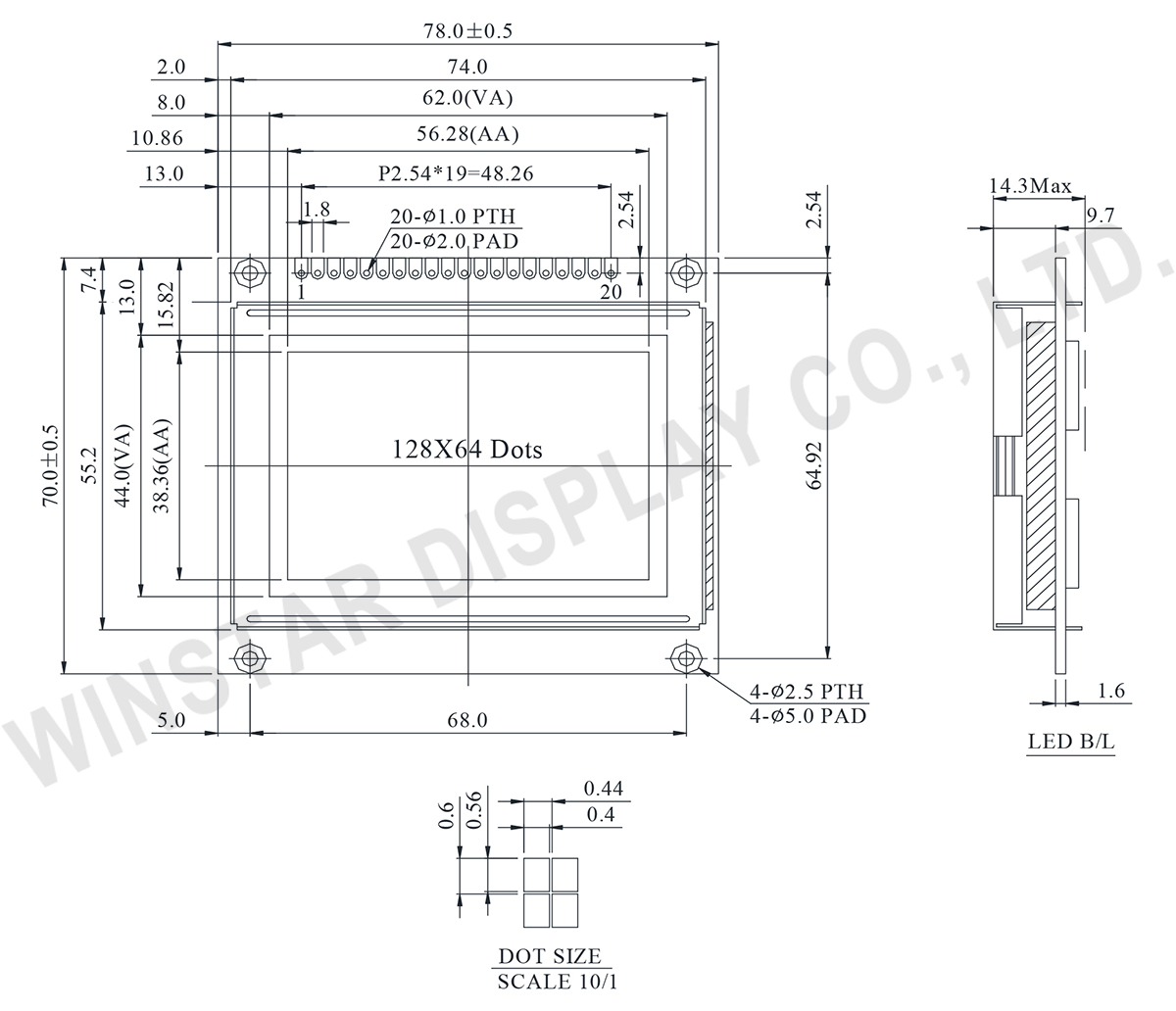

外形図
Data source ref:WG12864C-TFH-V#N
製品仕様
ピン功能定義
| Pin No. | 記号 | Level | 説明 |
|---|---|---|---|
| 1 | /CS1 | L | Select Segment 1 ~ Segment 64 |
| 2 | /CS2 | L | Select Segment 65 ~ Segment128 |
| 3 | Vss | 0V | Ground |
| 4 | VDD | 5.0V | Supply voltage for logic |
| 5 | VO | (Variable) | Operating voltage for LCD |
| 6 | D/I | H/L | H: Data , L: Instruction |
| 7 | R/W | H/L | H: Read(MPU←Module) , L :Write(MPU→Module) |
| 8 | E | H | Enable signal |
| 9 | DB0 | H/L | Data bus line |
| 10 | DB1 | H/L | Data bus line |
| 11 | DB2 | H/L | Data bus line |
| 12 | DB3 | H/L | Data bus line |
| 13 | DB4 | H/L | Data bus line |
| 14 | DB5 | H/L | Data bus line |
| 15 | DB6 | H/L | Data bus line |
| 16 | DB7 | H/L | Data bus line |
| 17 | RST | L | Reset the LCM |
| 18 | VEE | — | Negative Voltage Output |
| 19 | A | — | Power supply for B/L (+) |
| 20 | K | — | Power supply for B/L (-) |
規格説明
| 項目 | 標準値 | 単位 |
|---|---|---|
| ドットマトリックス(解像度) | 128 x 64 | － |
| モジュールサイズ | 78.0 x 70.0 x 14.3(Max) | mm |
| 表示エリア | 62.0 x 44.0 | mm |
| 有効エリア | 56.28 x 38.36 | mm |
| ドットサイズ | 0.40 x 0.56 | mm |
| ドットピッチ | 0.44 x 0.60 | mm |
| 駆動方法 | 1/64 | |
| バックライトタイプ | LED | |
| IC | NT7107,NT7108 | |
| Supply Current | 6800 | |
絶対最大定格
| 項目 | 記号 | 最小値 | 典型値 | 最大値 | 単位 |
|---|---|---|---|---|---|
| 操作温度 | TOP | -20 | － | +70 | ℃ |
| 保存温度 | TST | -30 | － | +80 | ℃ |
| ロジック電源電圧 | VDD-VSS | -0.3 | － | 7.0 | V |
| Driver Supply Voltage | VLCD |
VEE-0.3 |
－ | VDD+0.3 | V |
電気特性
| 項目 | 記号 | 条件 | 最小値 | 典型値 | 最大値 | 単位 |
|---|---|---|---|---|---|---|
| ロジック電源電圧 | VDD-VSS | － | 4.5 | 5.0 | 5.5 | V |
| LCD供給電圧 | VDD-V0 | Ta=-20℃ Ta=25℃ Ta=70℃ |
－ 8.2 8.2 |
－ 8.5 － |
9.6 8.8 － |
V V V |
| 高レベル入力電圧 | VIH | － | 0.7VDD | － | VDD | V |
| 低レベル入力電圧 | VIL | － | 0 | － | 0.8 | V |
| 高レベル出力電圧 | VOH | － | 2.4 | － | － | V |
| 低レベル出力電圧 | VOL | － | － | － | 0.4 | V |
| 供給電流 | IDD | VDD=5.0V | 2.0 | 4.0 | 8.0 | mA |
Search keyword: 128x64 lcd, 128 x 64 lcd, lcd 128x64, lcd 128 x 64
