製品情報

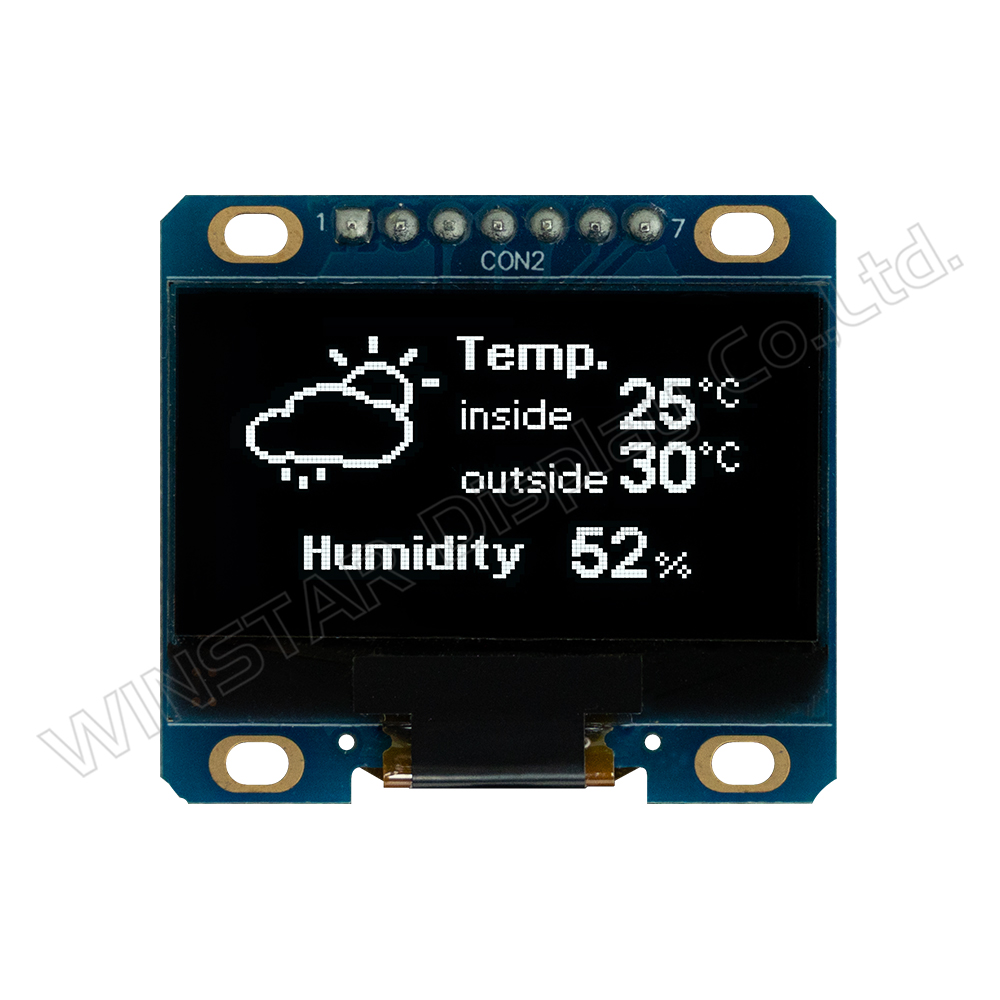

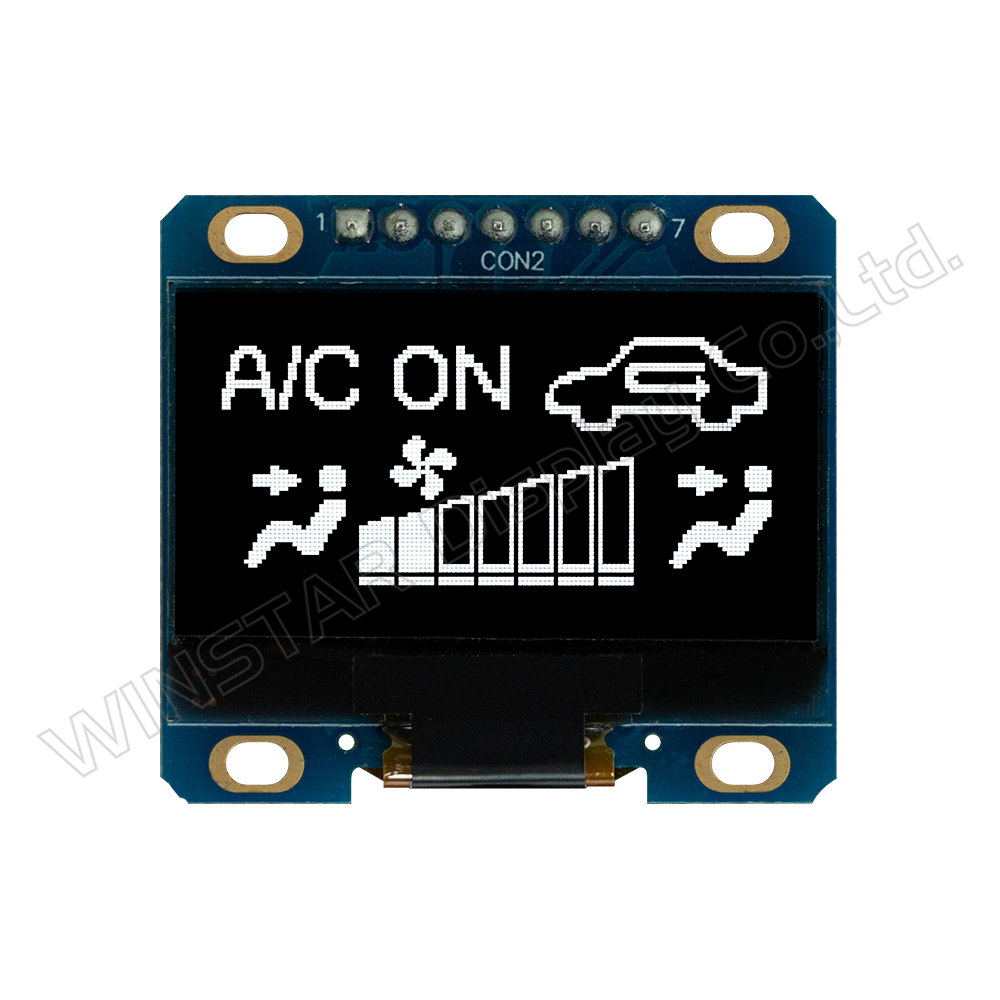

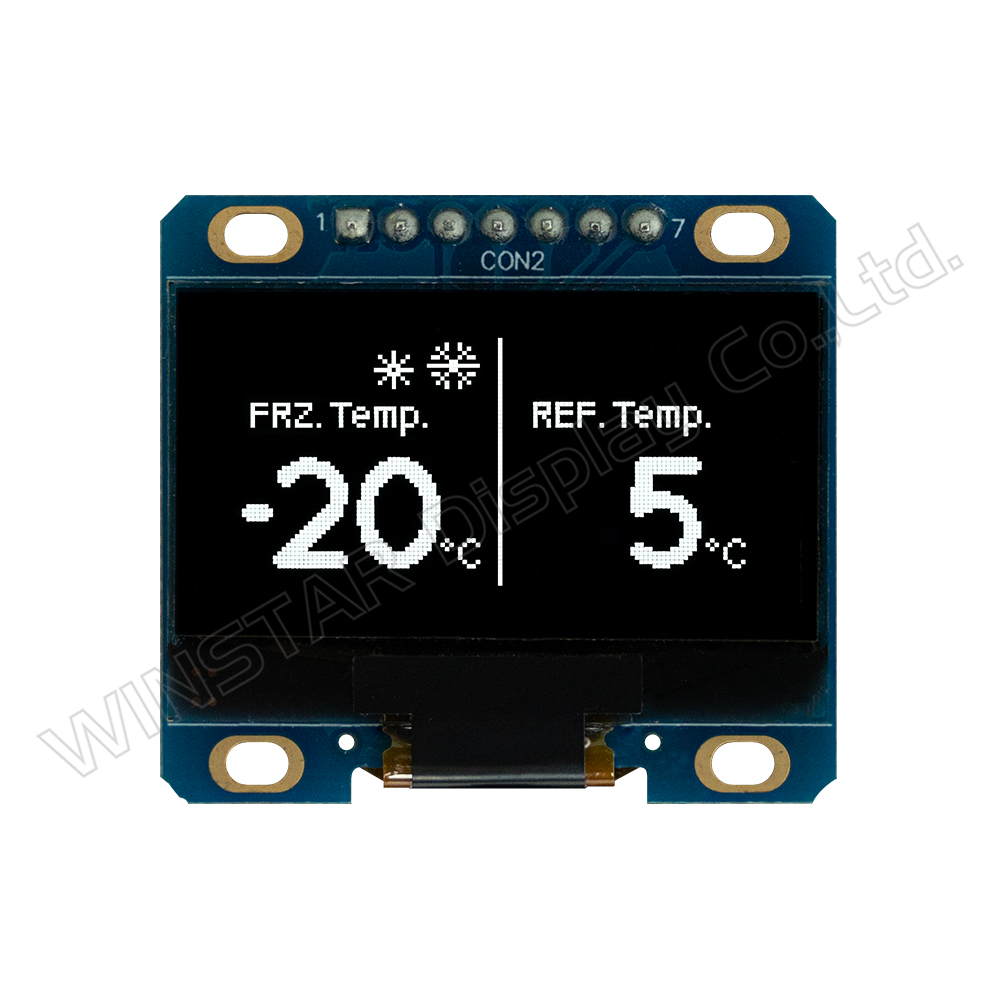

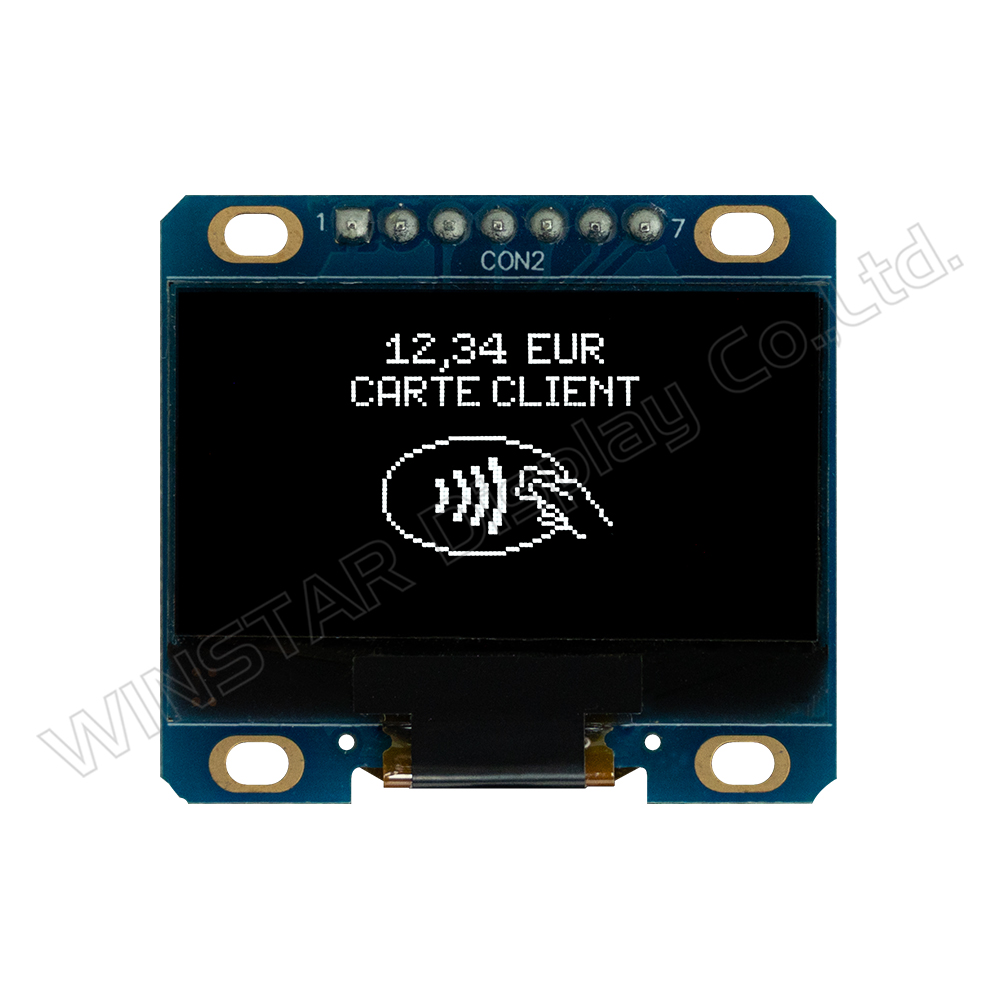

WEA012864L (SPI)は 1.28インチ128x64 ピクセルのグラフィック表示OLEDディスプレイモジュールです。COG構造で基板付きの仕様を備えています。
このモジュールは利用可能な発光色が白と黄色です。SH1106 IC が組み込まれて、1/64 駆動デューティの4-wire SPIインターフェイスをサポートします。この製品にはネジ穴付きと周辺回路を備えてたPCB基板が設けられたため、取り付けと使用が簡単になります。また、-40°C～+80°C の温度範囲で動作可能です。保管温度範囲は -40°C～+85°Cです。
このモジュールにはI2Cインターフェイスをサポートするオプションもあります。 詳細については、Model WEA012864L(I2C) をご参照願います。

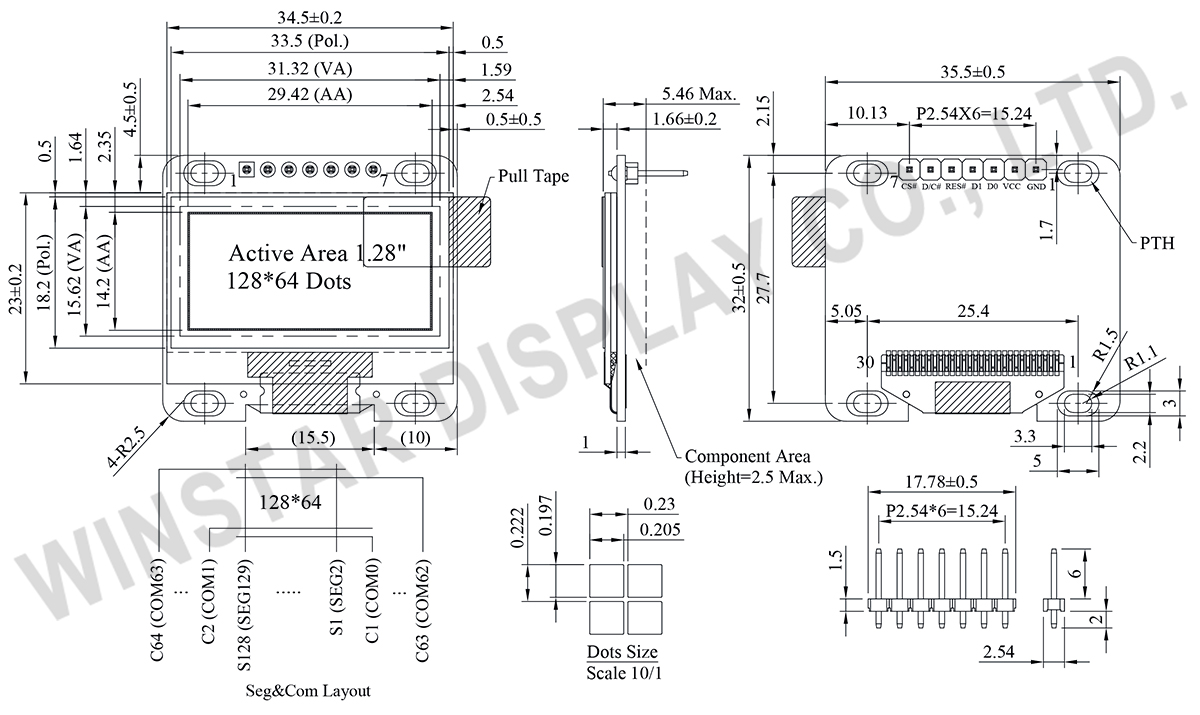

外形図
Data source ref: WEA012864LWPP3N00F00
製品仕様

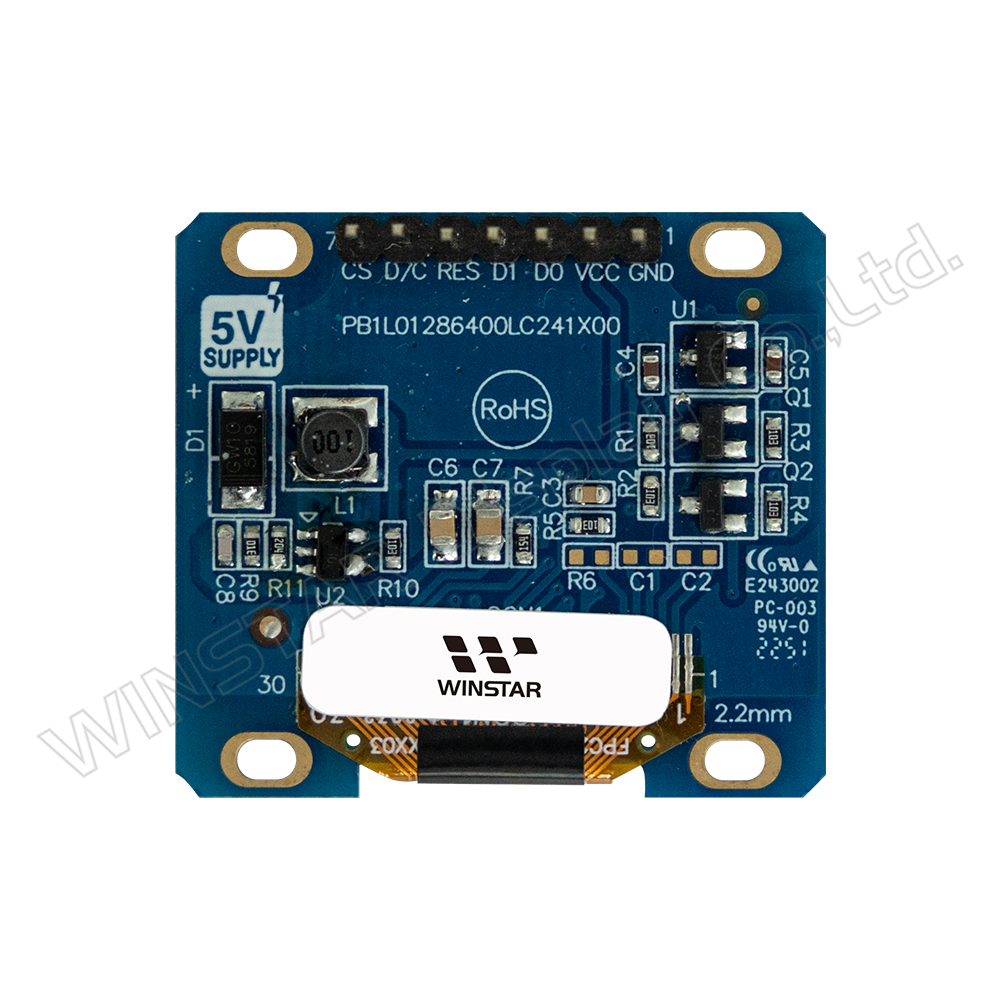

ピン功能定義
| No. | 記号 | 説明 |
|---|---|---|
| 1 | GND | Ground |
| 2 | VCC | Power supply input |
| 3 | D0 | The serial clock input |
| 4 | D1 | The serial data input |
| 5 | RES# | This is a reset signal input pad. When RES is set to "L", the settings are initialized. The reset operation is performed by the RES signal level. |
| 6 | D/C# | This is the Data/Command control |
| 7 | CS# | This pad is the chip select input |
規格説明
| 項目 | 仕様 | 単位 |
|---|---|---|
| 解像度 | 128 × 64 Dots | － |
| 外形寸法 | 35.50 × 32.00 × 5.46 Max. | mm |
| 有効エリア | 29.42 × 14.20 | mm |
| ドットサイズ | 0.205 × 0.197 | mm |
| ドットピッチ | 0.230 × 0.222 | mm |
| 表示モード | パッシブマトリクス | |
| 発光色 | モノクロ | |
| 駆動方法 | 1/64 Duty | |
| IC | SH1106 | |
| インターフェイス | 4-Wire SPI | |
| サイズ | 1.28インチ | |
絶対最大定格
| パラメーター | 記号 | 最小値 | 最大値 | 単位 |
|---|---|---|---|---|
| ロジック電源電圧 | VCC | 1.65 | 5.5 | V |
| 操作温度 | TOP | -40 | +80 | °C |
| 保存温度 | TSTG | -40 | +85 | °C |
電気特性
| 項目 | 記号 | 条件 | 最小値 | 典型値 | 最大値 | 単位 |
|---|---|---|---|---|---|---|
| ロジック電源電圧 | VCC | － | 3.0 | 3.3 | 5.2 | V |
| 高レベル入力 | VIH | － | 0.8×VCC | － | VCC | V |
| 低レベル入力 | VIL | － | 0 | － | 0.2×VCC | V |
| 高レベル出力 | VOH | － | 0.8×VCC | － | VCC | V |
| 低レベル出力 | VOL | － | 0 | － | 0.2×VCC | V |
| Display 50% Pixel on | ICC | VCC =3.3V | - | 25 | 37.5 | mA |
