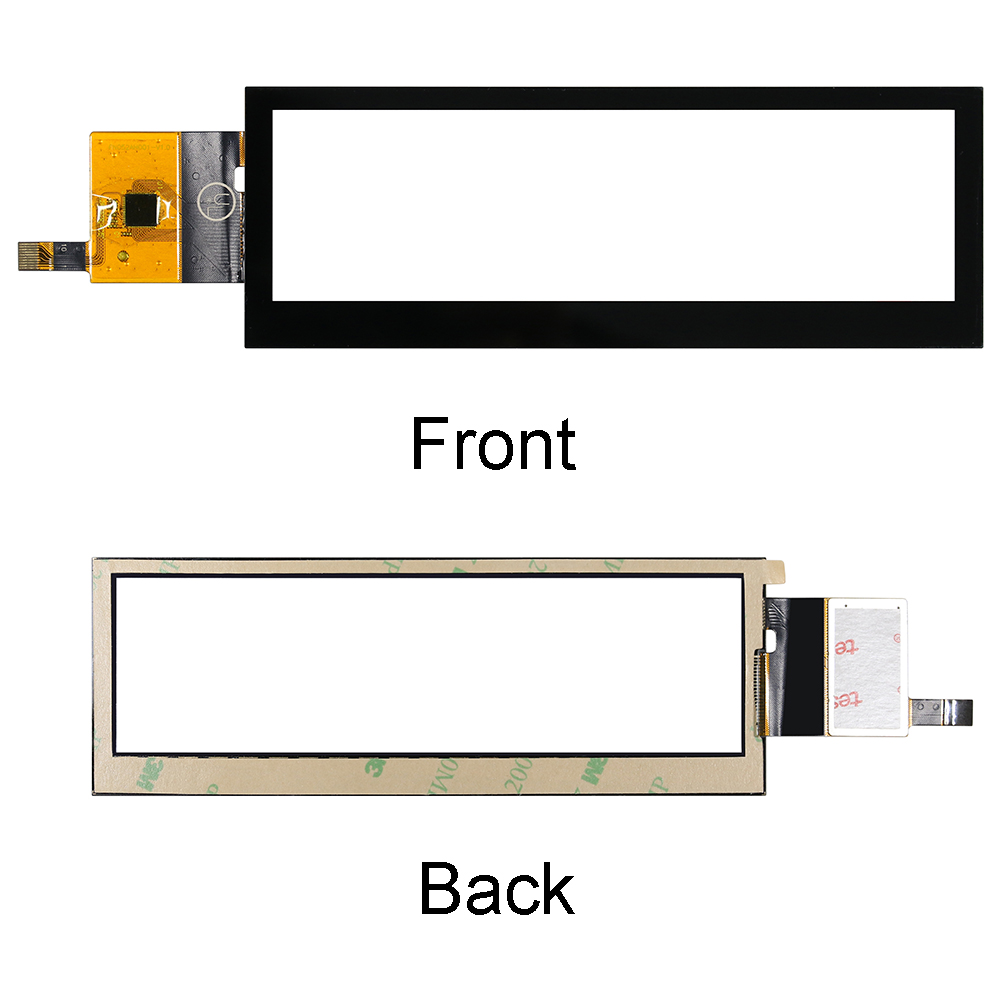

5.2 インチ 静電容量式タッチパネル

型番 TST0005R2Q4111XXXX00

►5.2 インチ タッチパネル
►静電容量式タッチパネル
►結構: G-G
►外形寸法: 139.7 x 49.17 mm
►表示エリア: 129.16 x 35.91 mm
►インターフェイス: I2C
►ビルトインコントローラー: CYTMA568
►Series: WF52A, WF52Q

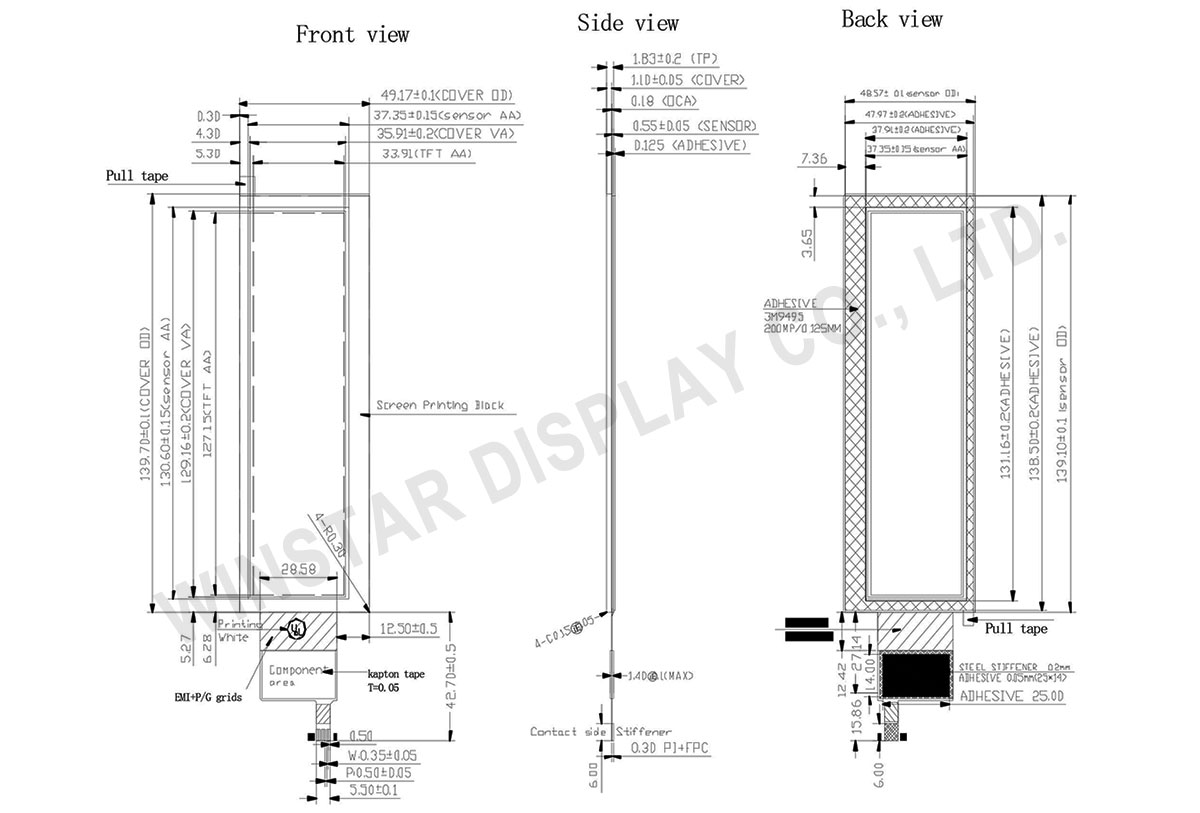

外形図

5.2" Touch Screen, 5.2 inch Touch Panel - Winstar Display

製品仕様

規格説明

NO. 項目 製品仕様 単位
1 サイズ 5.2 (対角線) インチ
2 結構 G+G
3 表示エリア 129.16(H)×35.91(V) mm
4 外形寸法 139.70(H)×49.17(V)×1.83(D) mm

ピン功能定義

Pin No. 記号 I/O 説明
1 VSS ---
2 VDD --- Power supply
3 SCL I/O I2C clock signal
4 NC --- No Connection
5 SDA I/O I2C data signal
6 NC --- No Connection
7 RST I External reset signal, active low
8 NC --- No Connection
9 INT O Interrupt signal, active low, asserted to request
Host start a new transaction
10 VSS ---
