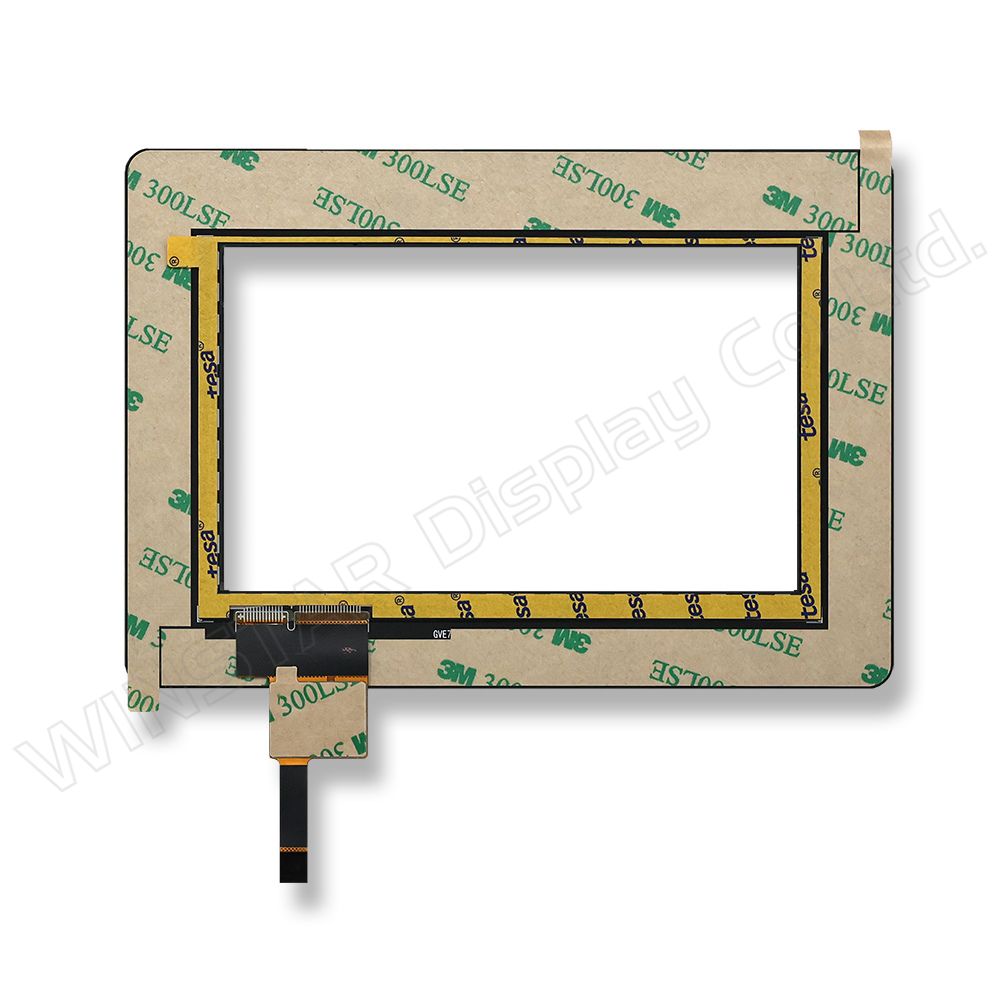

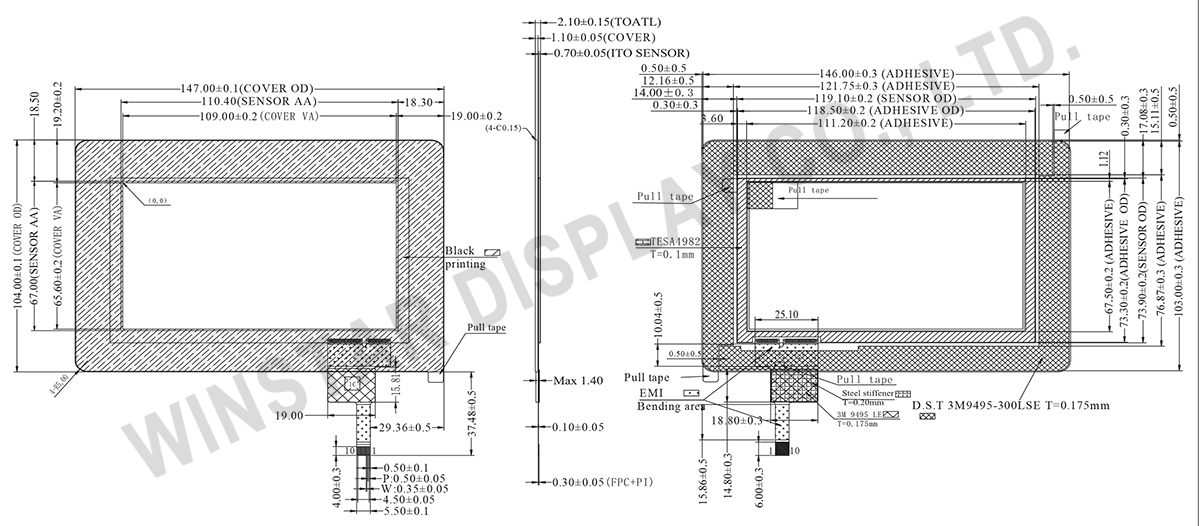

外形図
製品仕様
規格説明
特徴
| NO. | 項目 | 製品仕様 |
|---|---|---|
| 1 | タイプ | 静電容量方式タッチパネル(PCAP) |
| 2 | Input Mode | Finger |
| 3 | Connector | COF-IIC |
規格説明
| NO. | 項目 | 製品仕様 | 単位 |
|---|---|---|---|
| 1 | サイズ | 5.0(対角線) | インチ |
| 2 | 結構 | CTP | |
| 3 | 表示エリア | 109.00(H)x65.60(V) | mm |
| 4 | 外形寸法 | 119.70(H)x75.20(V)x1.68(D) | mm |
ピン功能定義
| Pin No. | 記号 | I/O | 説明 |
|---|---|---|---|
| 1 | VSS | --- | System ground |
| 2 | VDDT | --- | Power supply |
| 3 | SCL | I/O | I2C clock signal |
| 4 | NC | --- | No Connection |
| 5 | SDA | I/O | I2C data signal |
| 6 | NC | --- | No Connection |
| 7 | RST | I | External reset signal, active low |
| 8 | NC | --- | No Connection |
| 9 | INT | O | Interrupt signal, active low, asserted to request Host start a new transcation |
| 10 | VSS | --- | Ground ground |
ICの仕様
| NO. | 項目 | 仕様 |
|---|---|---|
| 1 | ドライバIC | ILI2130 |
| 2 | 検出ポイント | 5 |
| 3 | インターフェイス | I2C |
| 4 | 電源電圧 | 3.3V |
FW：FN050IGRGXX025A_ILI2130_V01_20210319.hex
Test config:FN050IGRGXX025A_ILI2130_TP_Test_MP.ini
Version: 0X07.0X00.0X00.0X00.0XA1.0X25.0X50.0X00
その他
環境条件:
| NO. | 項目 | 仕様 |
|---|---|---|
| 1 | 操作温度 | -30~80℃ |
| 2 | 保存温度 | -30~80℃ |
