5 inç Kapasitif Dokunmatik Ekran Paneli
Model No. TST0005R0B4111XXXX05
►Boyut : 5 inç
►Yapı : G-G
►Dış ölçüler : 119.7 x 75.2 mm
►Görüntüleme alanı : 109 x 65.6 mm
►Ara yüz : I2C
►Sürücü Entegresi : ILI2130
►Series : WF50B

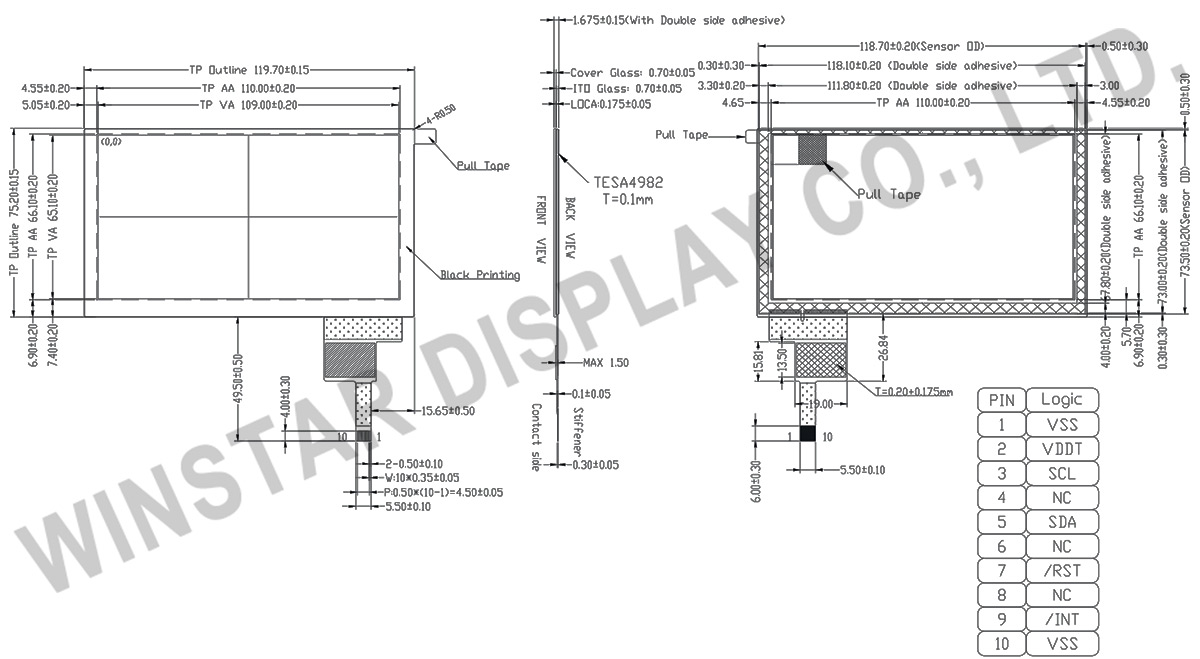

ÇIZIM
AYRINTILAR
Genel Özellikler
Feature
| NO. | Kalem | Özellikler |
|---|---|---|
| 1 | Type | Kapasitif Dokunmatik Panel(PCAP) |
| 2 | Input Mode | Finger |
| 3 | Connector | COF-IIC |
Genel Özellikler
| NO. | Kalem | Özellikler | Birim |
|---|---|---|---|
| 1 | Boyut | 5.0(Köşegen) | inç |
| 2 | Yapı | CTP | |
| 3 | Görüntüleme alanı | 109.00(H)x65.60(V) | mm |
| 4 | Dış ölçüler | 119.70(H)x75.20(V)x1.68(D) | mm |
Arayüz Pin Fonksiyonlari
| Pin No. | Sembol | I/O | Tanim |
|---|---|---|---|
| 1 | VSS | --- | System ground |
| 2 | VDDT | --- | Power supply |
| 3 | SCL | I/O | I2C clock signal |
| 4 | NC | --- | No Connection |
| 5 | SDA | I/O | I2C data signal |
| 6 | NC | --- | No Connection |
| 7 | RST | I | External reset signal, active low |
| 8 | NC | --- | No Connection |
| 9 | INT | O | Interrupt signal, active low, asserted to request Host start a new transcation |
| 10 | VSS | --- | Ground ground |
IC Specification
| NO. | Kalem | Özellikler |
|---|---|---|
| 1 | Driver IC | ILI2130 |
| 2 | Detect Points | 5 |
| 3 | Interface | I2C |
| 4 | Power Supply | 3.3V |
FW：FN050IGRGXX025A_ILI2130_V01_20210319.hex
Test config:FN050IGRGXX025A_ILI2130_TP_Test_MP.ini
Version: 0X07.0X00.0X00.0X00.0XA1.0X25.0X50.0X00
Other
Environment Conditions:
| NO. | Sembol | Özellikler |
|---|---|---|
| 1 | Saklama Sıcaklığı | -30~80℃ |
| 2 | Saklama Sıcaklığı | -30~80℃ |
