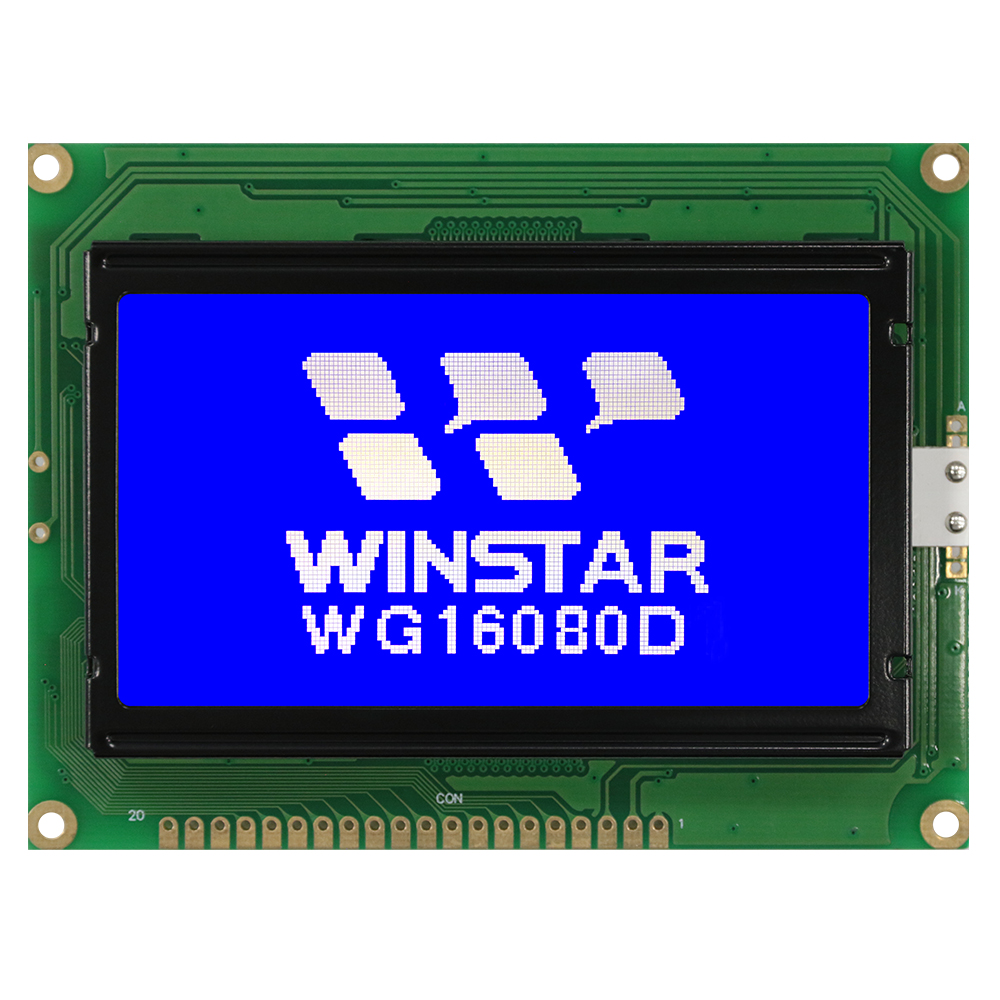

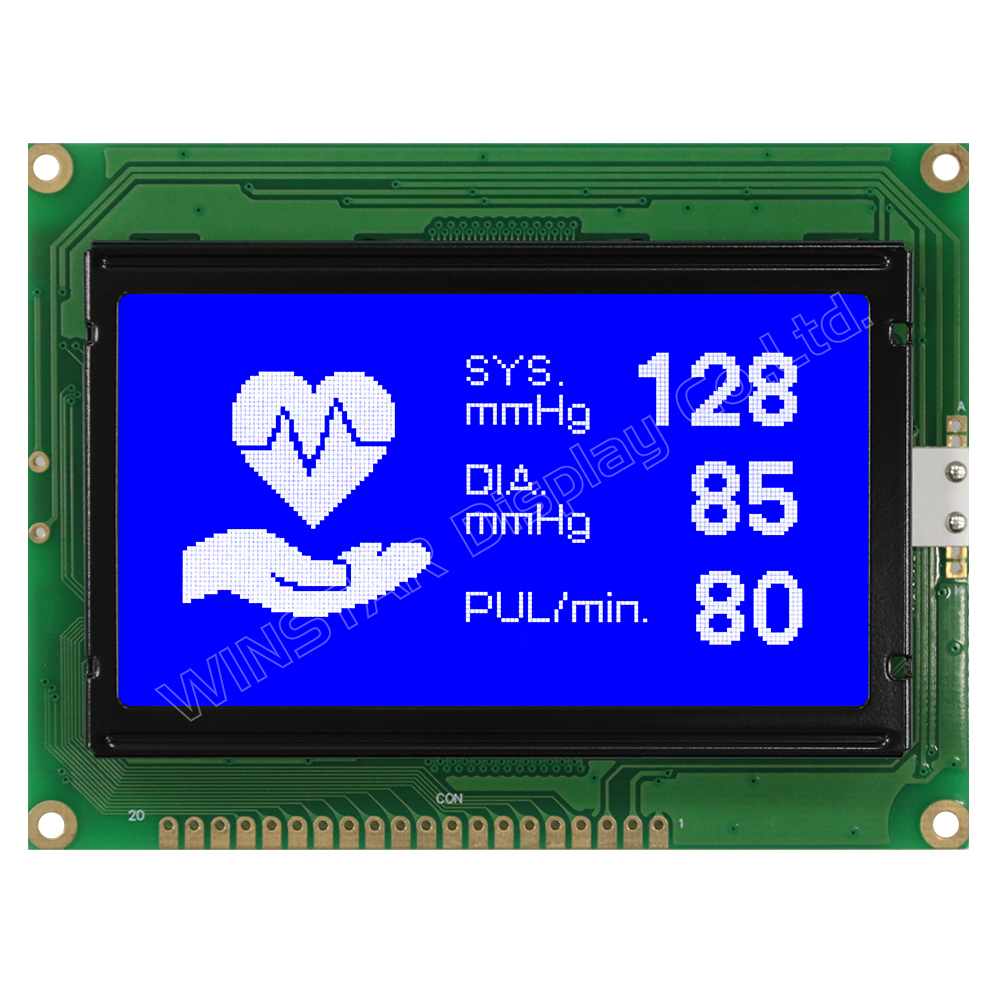

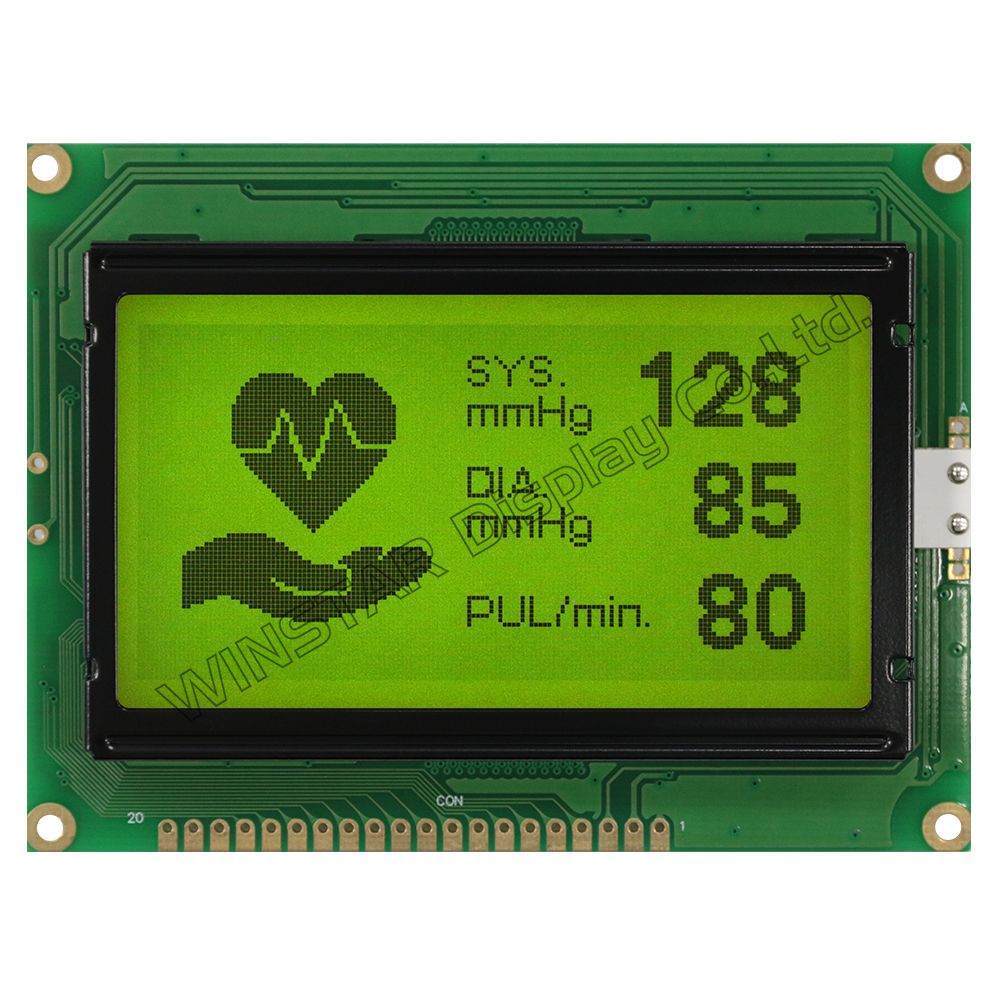

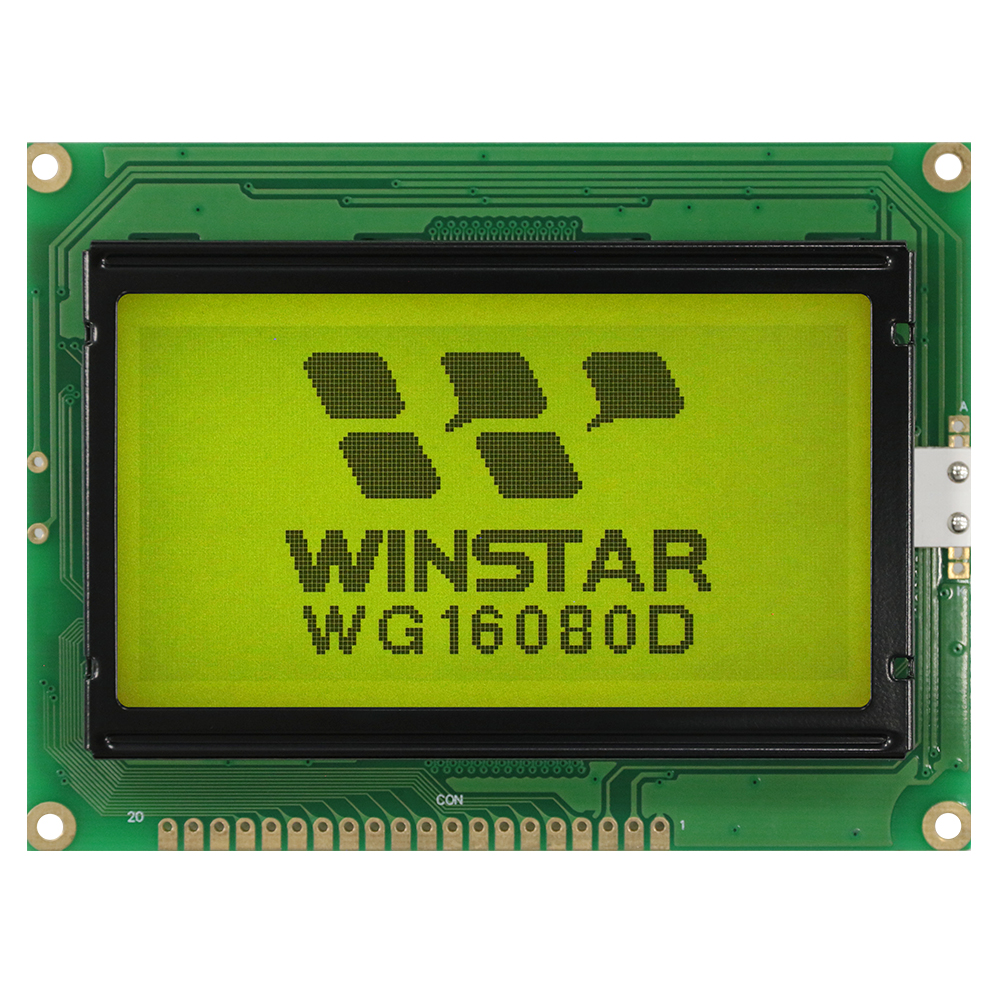

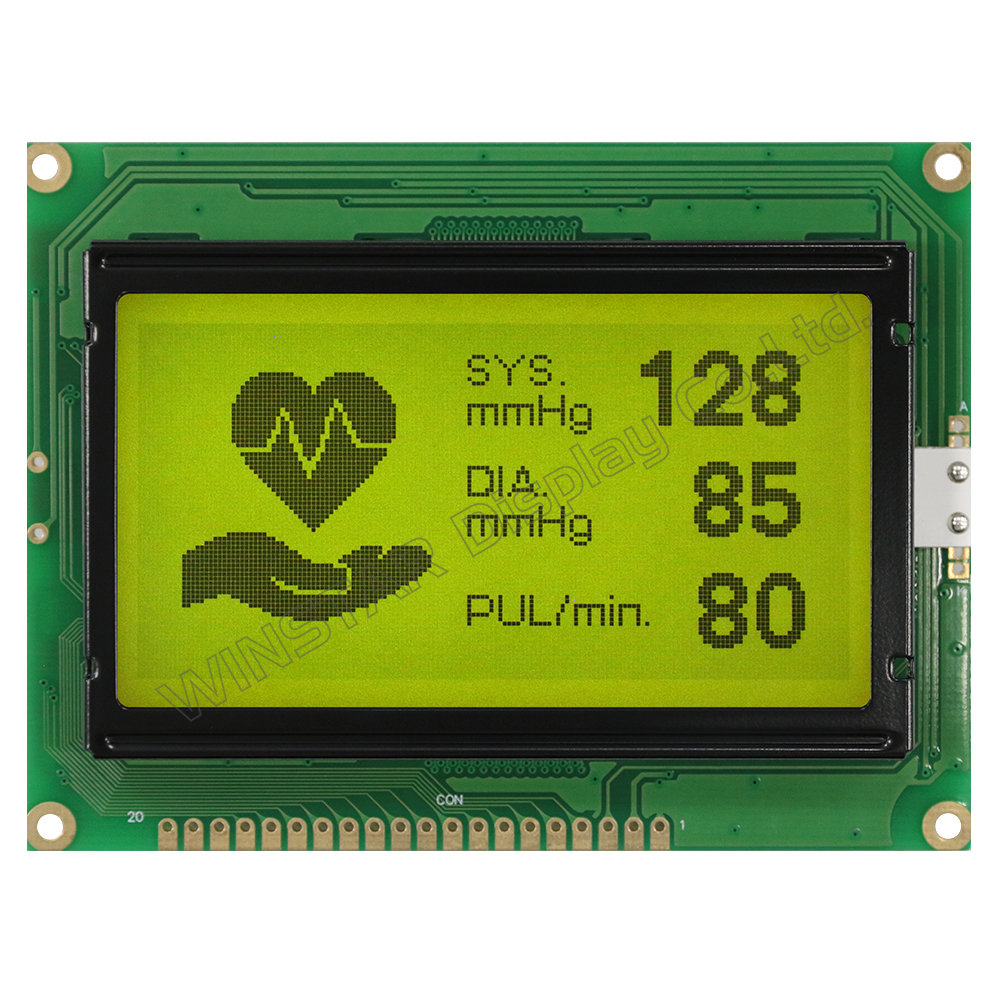

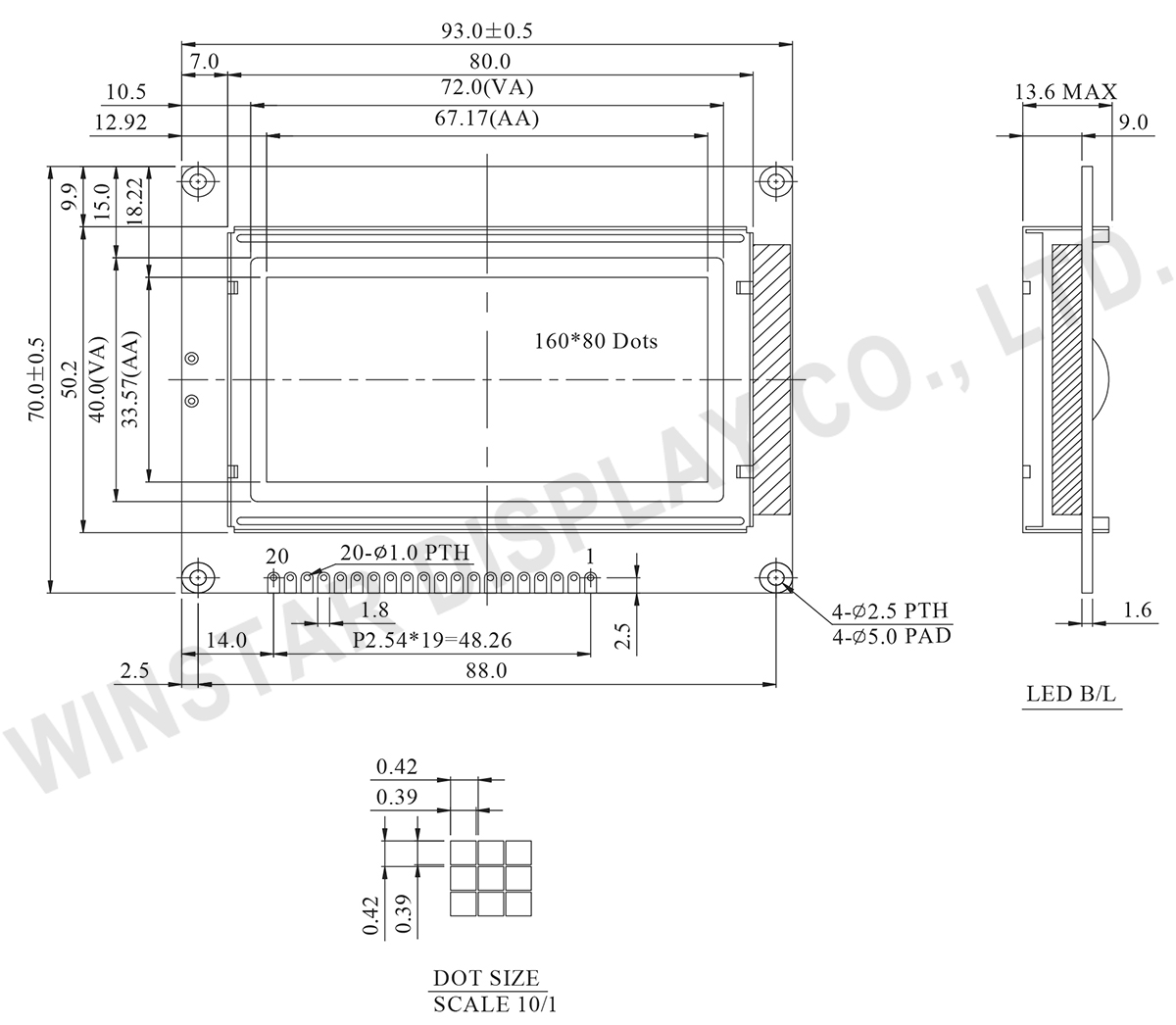

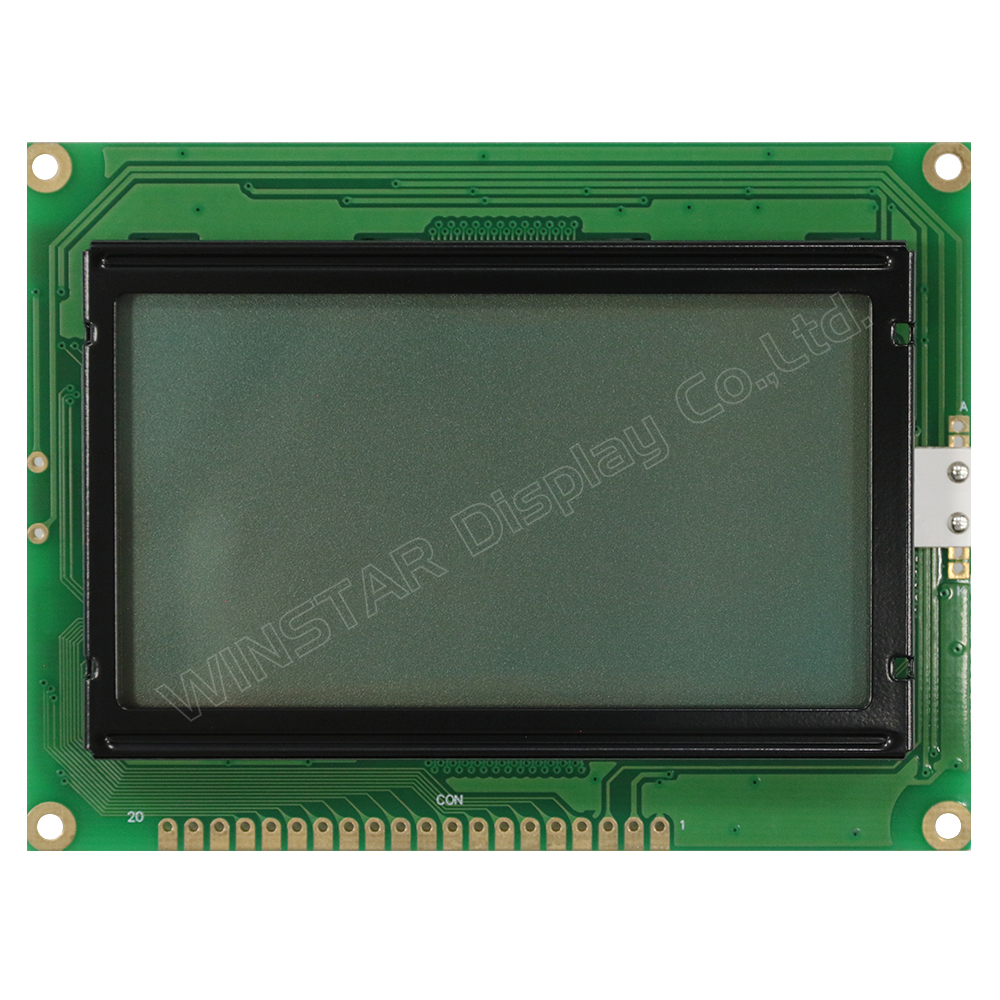

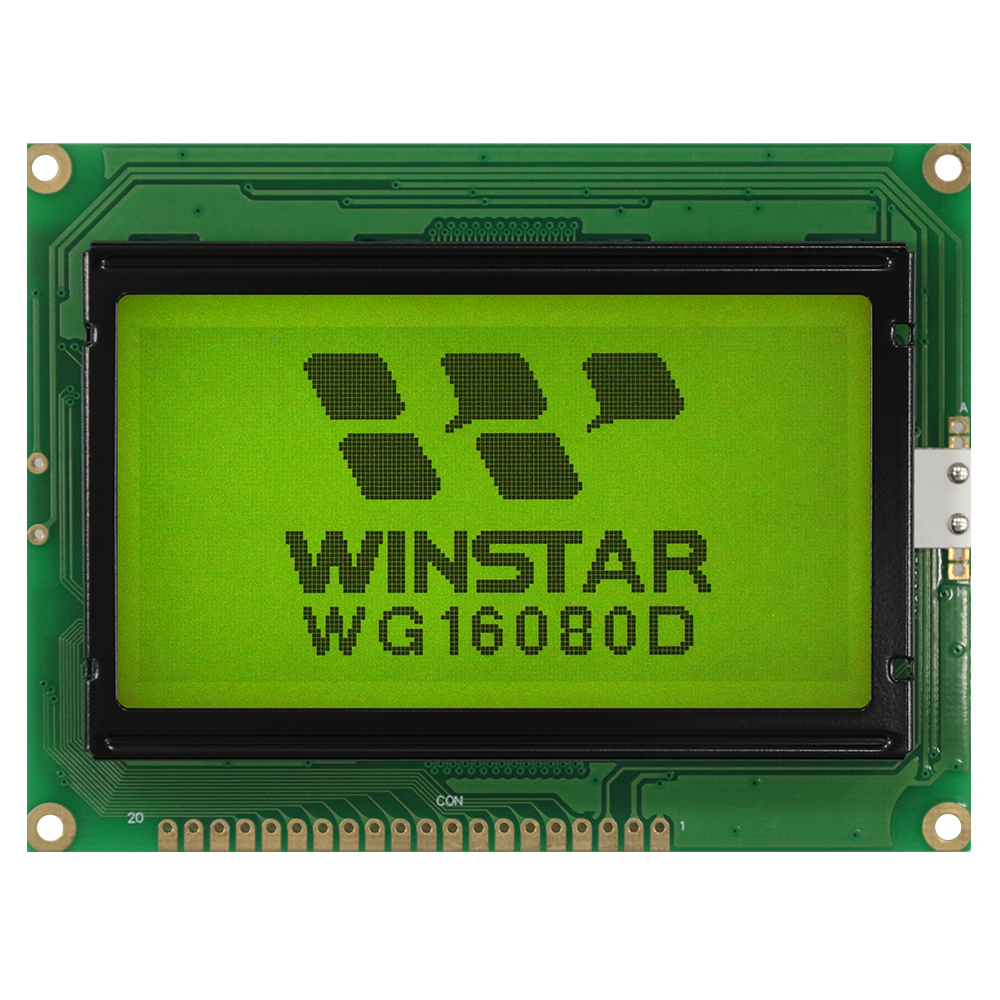

WG16080D は、160x80 ドットマトリックスの単色 3 インチ グラフィック LCD モジュールです。モジュールのサイズは 93x70 mm で、有効エリアのサイズは 66.17x33.57 mm です。対角サイズは 3 インチです。このモジュールは、複数の LED バックライト色オプションを提供しています。

WG16080D の利点は、PCB ボード上の回路レイアウトと、モジュールを顧客のアプリケーションに簡単に固定できるように設計されたビス穴の追加です。

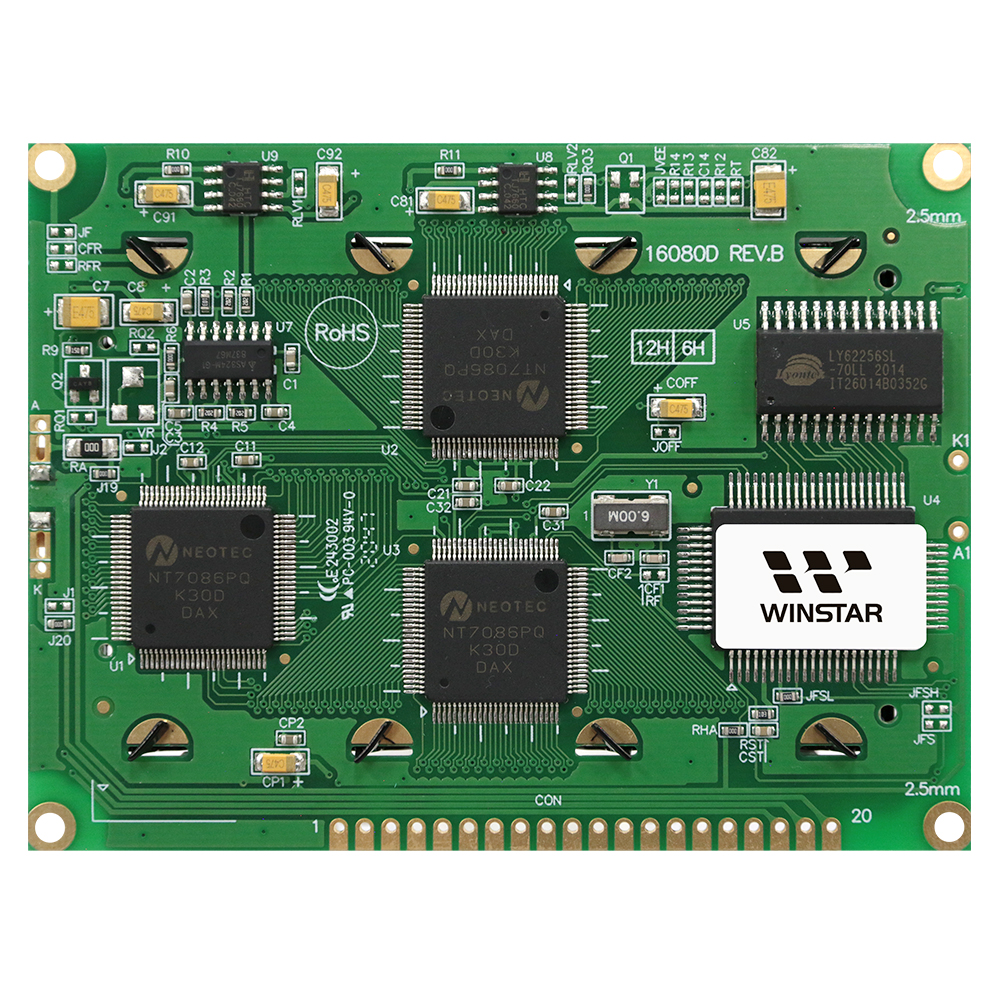

この WG16080D モデルは、RA6963 コントローラーを内蔵し、8080 8 ビット パラレルインターフェースを介して通信します。駆動電圧は 5V で、内蔵の負電圧があります。駆動方法は 1/80 duty です。このモジュールは、グラフィックモードまたはキャラクタージェネレーターモード（文字フォント）のいずれかで利用可能です。動作温度範囲は -20℃ から +70℃ までで、保存温度範囲は -30℃ から +80℃ までです。すべての材料は環境保護の RoHS 基準および EU REACH 規制に適合しています。
