WG12864M グラフィック液晶モジュール 128x64 - WG12864M

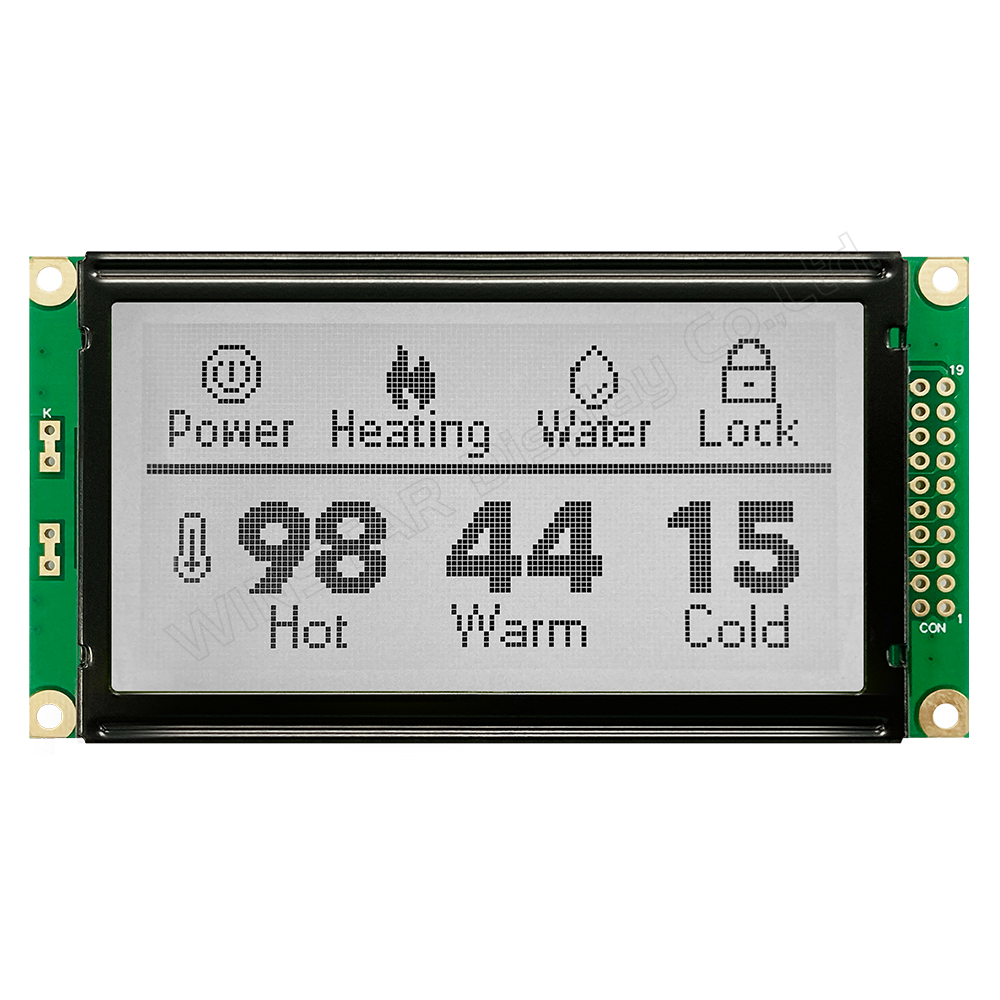

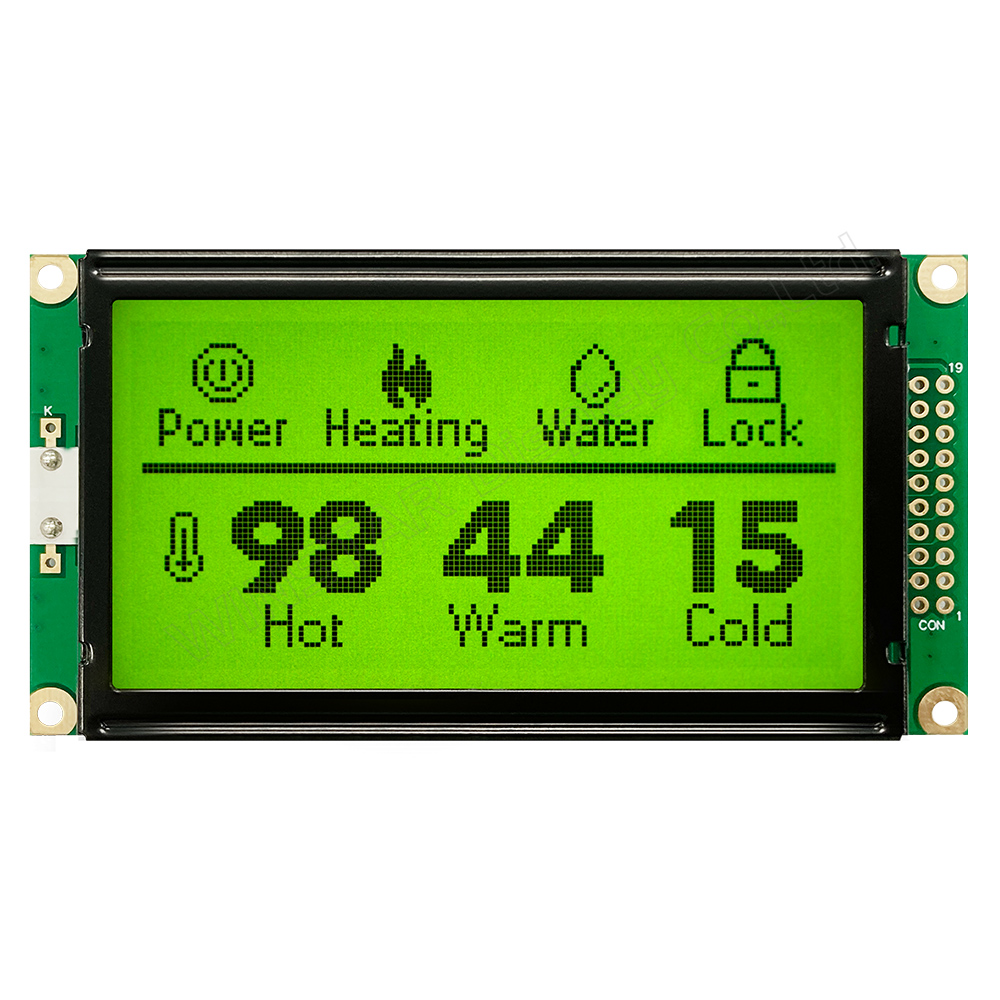

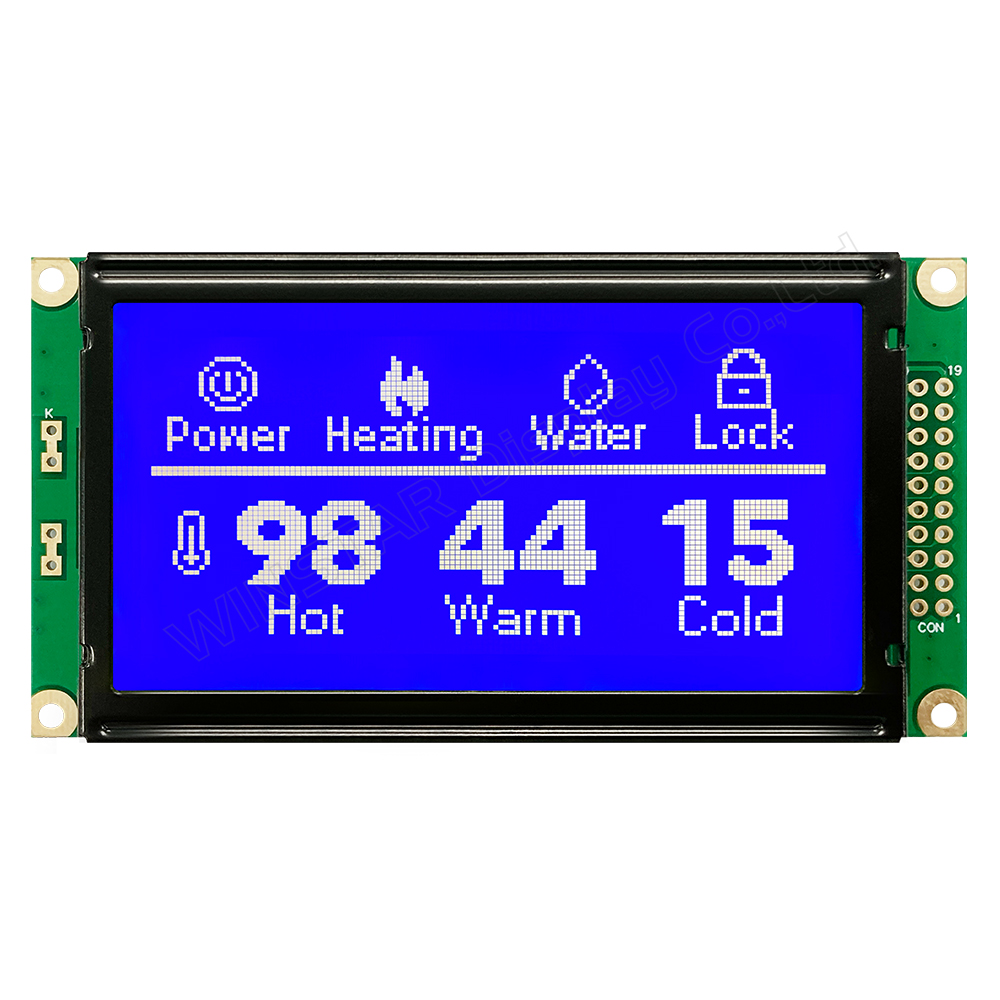

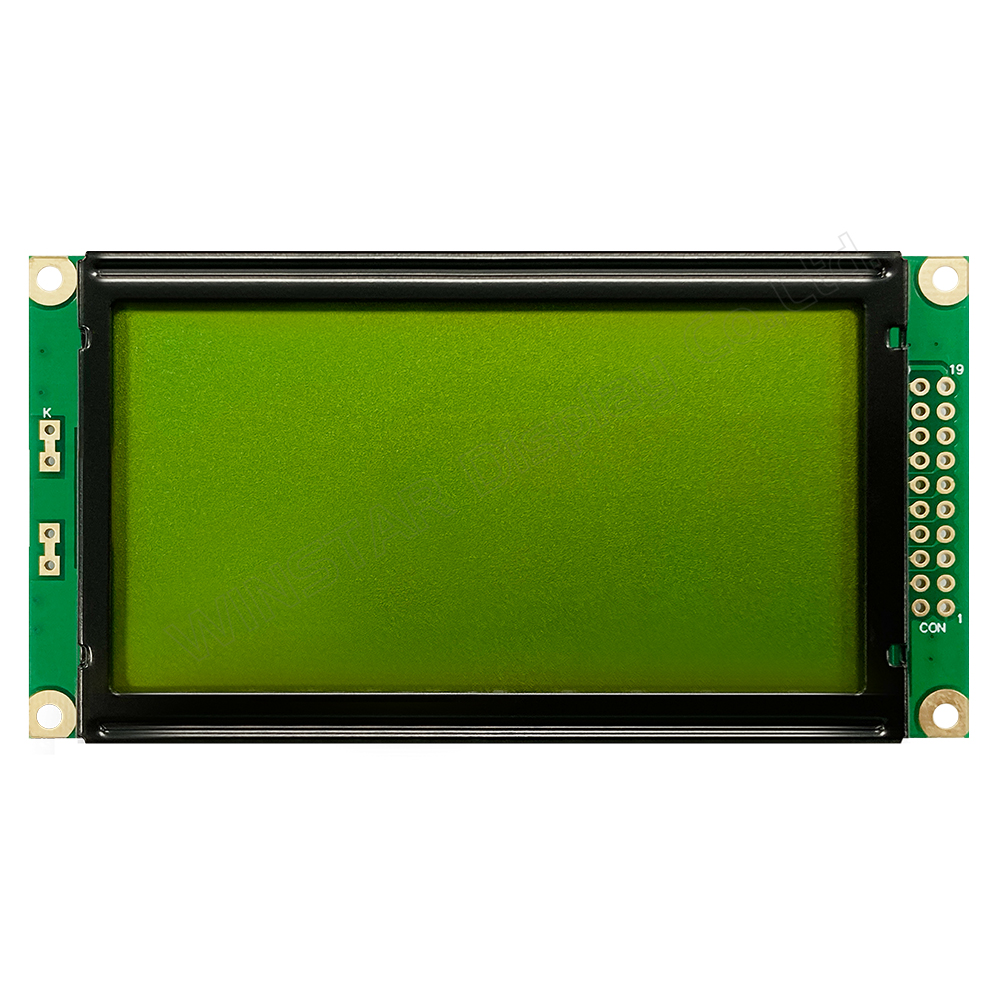

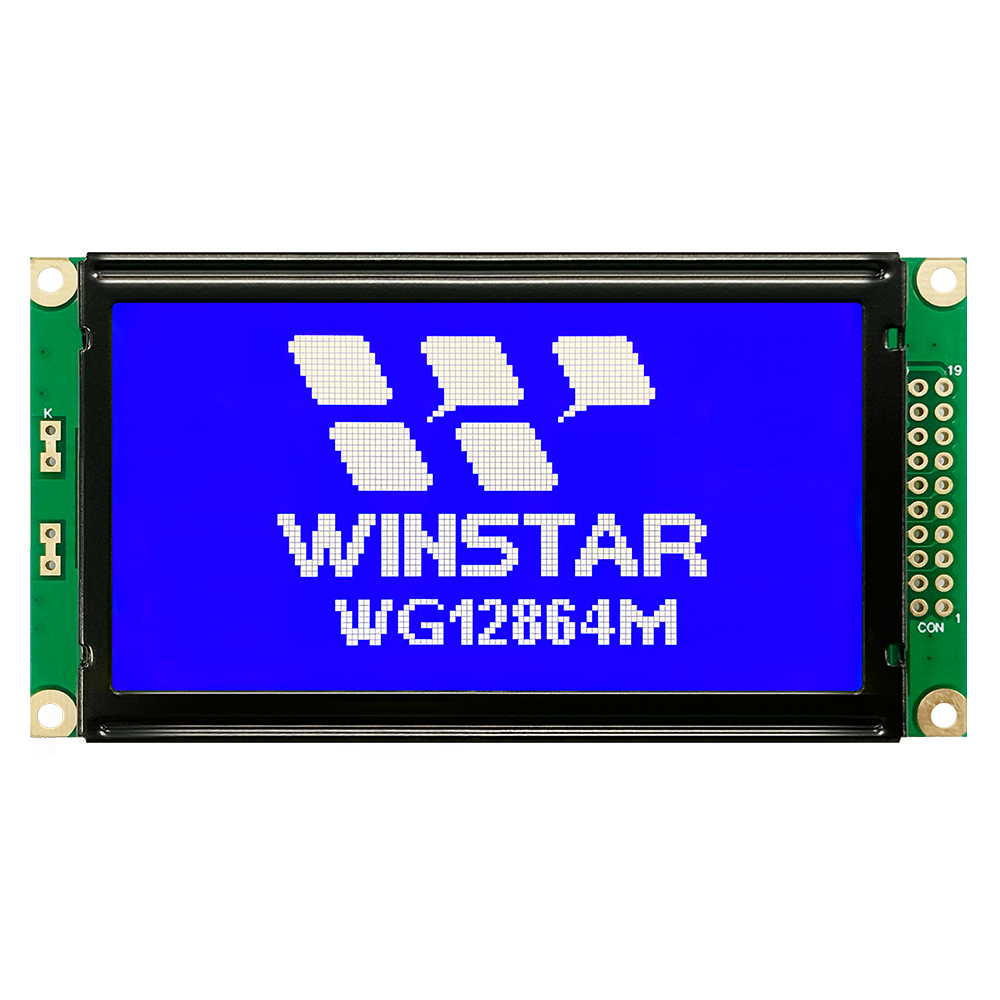

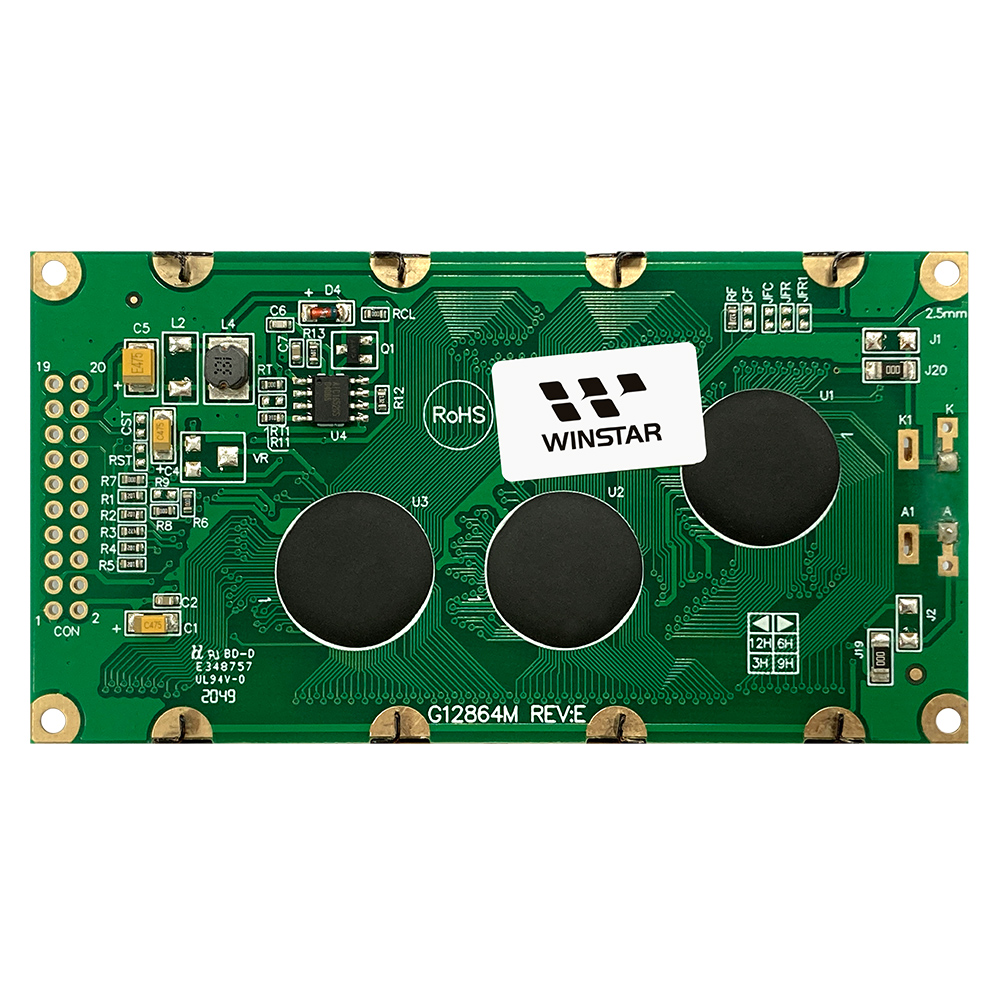

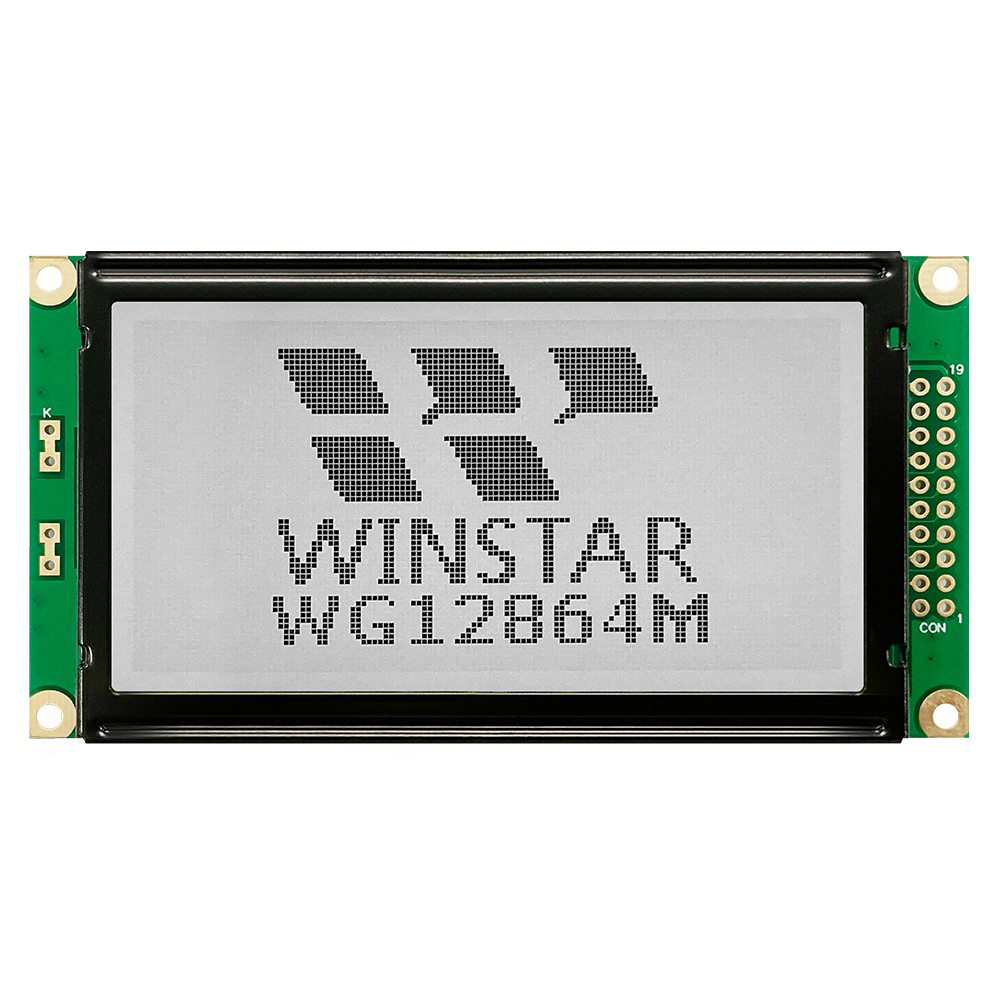

グラフィック液晶モジュール 128x64

型番 WG12864M

►グラフィック液晶モジュール 128x64
►タイプ: グラフィック
►結構: COB
►サイズ: 2.93インチ
►IC: NT7107, NT7108
►+5V電源電圧
►1/64 duty cycle
►負圧内蔵
►インターフェース: 6800
►オプションタッチパネル

PDFダウンロード

DEMO CODE お問い合わせに追加

前へ製品カテゴリ一覧へ戻る次へ

製品情報

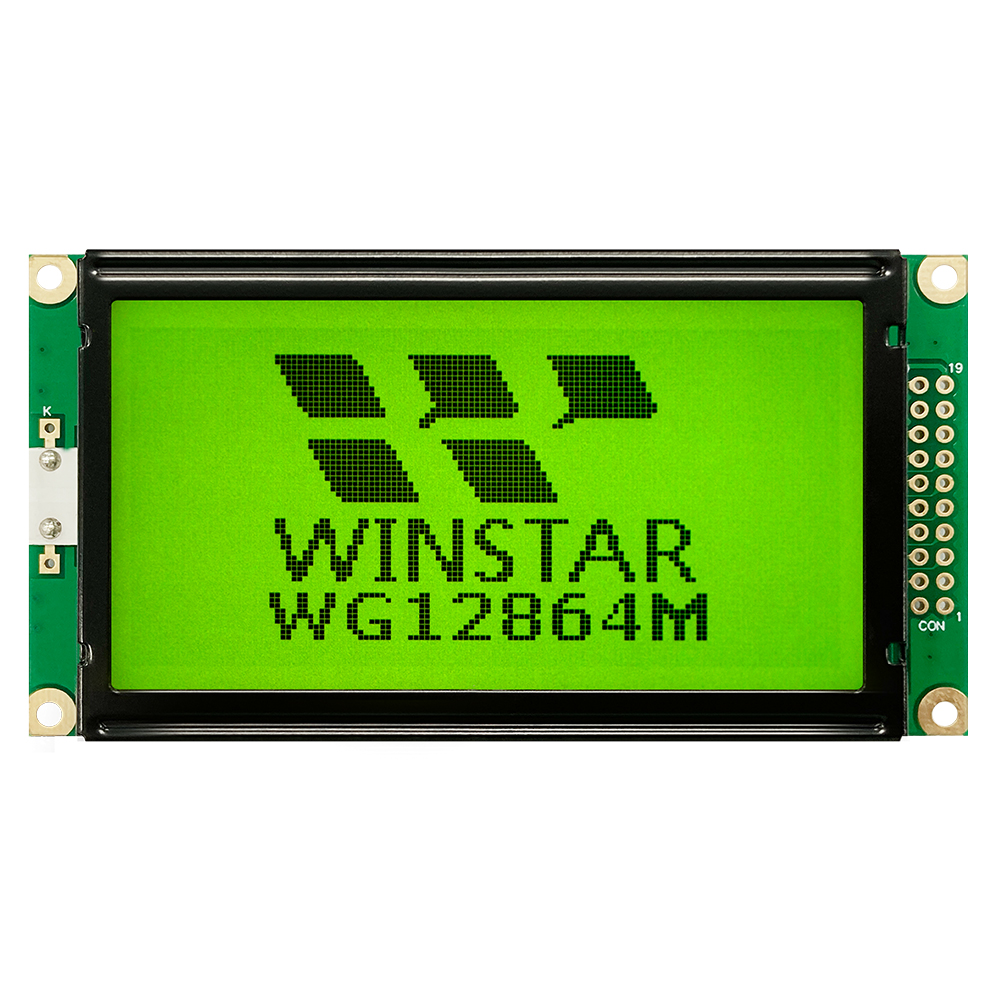

WG12864Mは2.9インチの126x64ドット単色グラフィック表示製品です。外形寸法はWG12864K より小さくて、95.5x50.2 mmにします。そして、VA(View Area)サイズは72x40mmです。ウィンスターは多種類の2.9インチ128x64 STN LCDグラフィック表示製品を提供して、様々なリクエストに対応できるように尽力しています。WG12864MはNT7107, NT7108コントロールIC(或いは相当IC)を使用して6800 8-bitインターフェースを支援しています。負電源生成回路を内蔵しています。数々のバックライト発光色は選択できますし、パネルはSTNポジティプ・ネガティブタイプとFSTNがあります。操作温度は-20℃ ~ +70℃で、保存温度は-30℃ ~ +80℃となります。構成材料はRoHS/REACH適合品です。

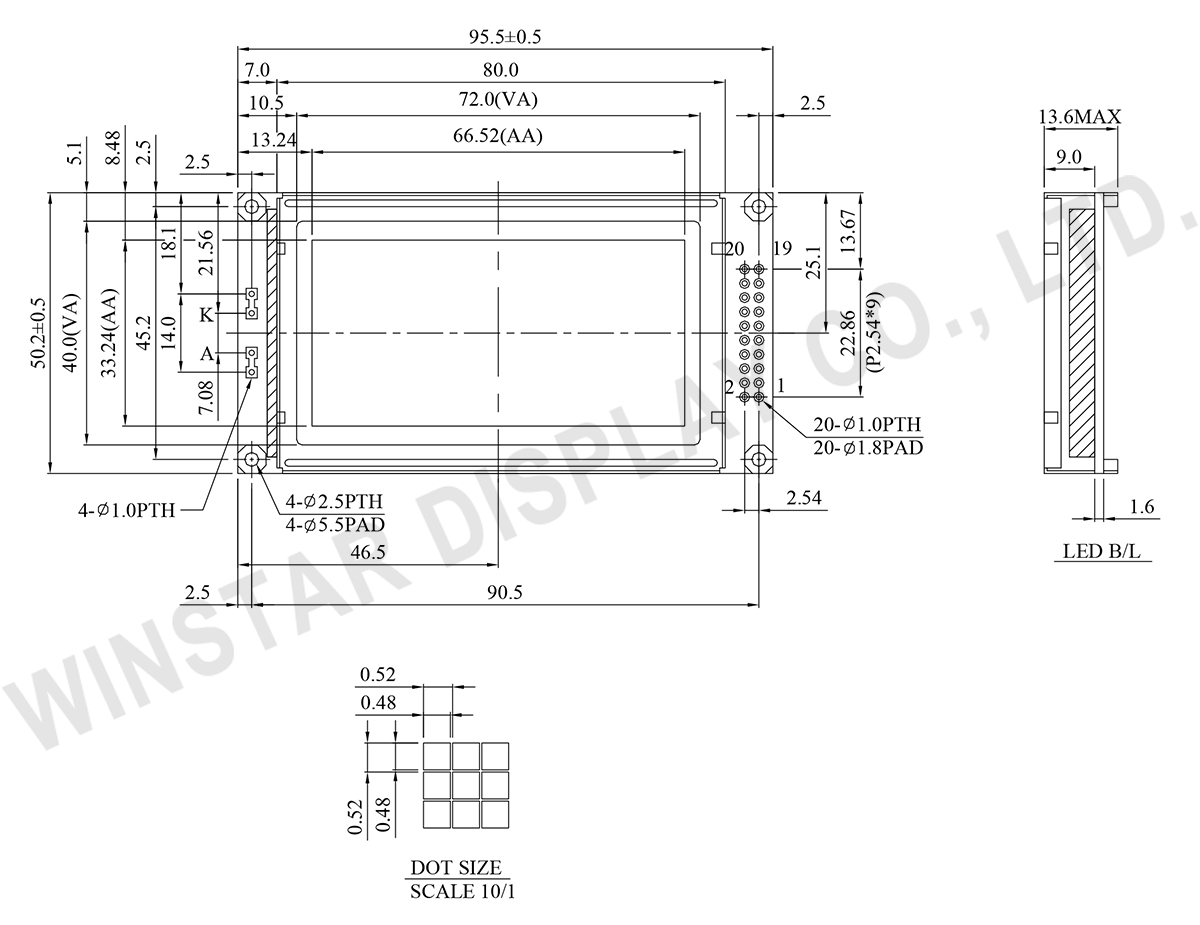

外形図

Winstar 128x64 Graphics LCD Display - WG12864M

Data source ref:WG12864M-TFH-V#N

製品仕様

ピン功能定義

Pin No.	記号	Level	説明
1	VSS	0V	GND
2	VDD	5.0V	Power Supply
3	VO	(Variable)	Contrast Adjustment
4	D/I	H/L	Data /Instruction
5	__ R/ W	H/L	Data Read/Write
6	E	H	H→L Enable signal
7	DB0	H/L	Data bus line
8	DB1	H/L	Data bus line
9	DB2	H/L	Data bus line
10	DB3	H/L	Data bus line
11	DB4	H/L	Data bus line
12	DB5	H/L	Data bus line
13	DB6	H/L	Data bus line
14	DB7	H/L	Data bus line
15	CS1	H	Chip Select for IC1
16	CS2	H	Chip Select for IC2
17	/RST	L	Reset
18	Vee	－	Negative Voltage output
19	A	－	LED+
20	K	－	LED-

規格説明

項目	標準値	単位
ドットマトリックス(解像度)	128 x 64	－
モジュールサイズ	95.5 x 50.2 x 13.6(Max)	mm
表示エリア	72.0 x 40.0	mm
有効エリア	66.52 x 33.24	mm
ドットサイズ	0.48 x 0.48	mm
ドットピッチ	0.52 x 0.52	mm
駆動方法	1/64
バックライトタイプ	LED
IC	NT7107,NT7108
Supply Current	6800

絶対最大定格

項目	記号	最小値	典型値	最大値	単位
操作温度	TOP	-20	－	+70	℃
保存温度	TST	-30	－	+80	℃
ロジック電源電圧	VDD-VSS	-0.3	－	7.0	V
Driver Supply Voltage	VLCD	VEE-0.3	－	VDD+0.3	V

電気特性

項目	記号	条件	最小値	典型値	最大値	単位
ロジック電源電圧	VDD-VSS	－	4.5	5.0	5.5	V
LCD供給電圧	VDD-VO	Ta=-20℃ Ta=25℃ Ta=70℃	－ 8.8 8.4	－ 9.1 －	10.6 9.4 －	V V V
高レベル入力電圧	VIH	－	0.7VDD	－	VDD	V
低レベル入力電圧	VIL	－	0	－	0.8	V
高レベル出力電圧	VOH	－	2.4	－	－	V
低レベル出力電圧	VOL	－	－	－	0.4	V
供給電流	IDD	VDD=5.0V	－	2.5	7.5	mA
