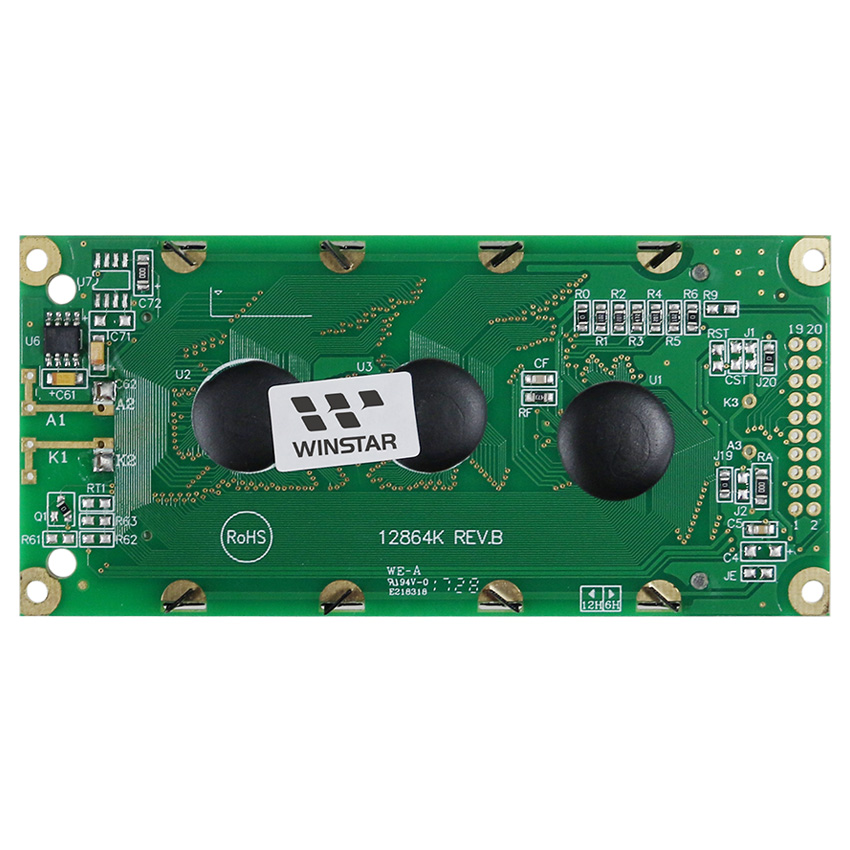

Pin No. | 記号 | Level | 説明 |
---|---|---|---|
1 | VSS | 0V | Ground |
2 | VDD | 5.0V | Supply voltage for logic |
3 | Vo | (Variable) | Operating voltage for LCD |
4 | D/I | H/L | H: Data , L : Instruction |
5 | R/W | H/L | H: Read (MPU←Module) , L: Write (MPU→Module) |
6 | E | H | Enable signal |
7 | DB0 | H/L | Data bus line |
8 | DB1 | H/L | Data bus line |
9 | DB2 | H/L | Data bus line |
10 | DB3 | H/L | Data bus line |
11 | DB4 | H/L | Data bus line |
12 | DB5 | H/L | Data bus line |
13 | DB6 | H/L | Data bus line |
14 | DB7 | H/L | Data bus line |
15 | CS1 | H | Select Column 1~ Column 64 |
16 | CS2 | H | Select Column 65~ Column 128 |
17 | /RES | L | Reset signal |
18 | Vout | - | Negative Voltage output |
19 | A | - | Power Supply for LED backlight ( + ) |
20 | K | - | Power Supply for LED backlight ( - ) |
項目 | 仕様 | 単位 |
---|---|---|

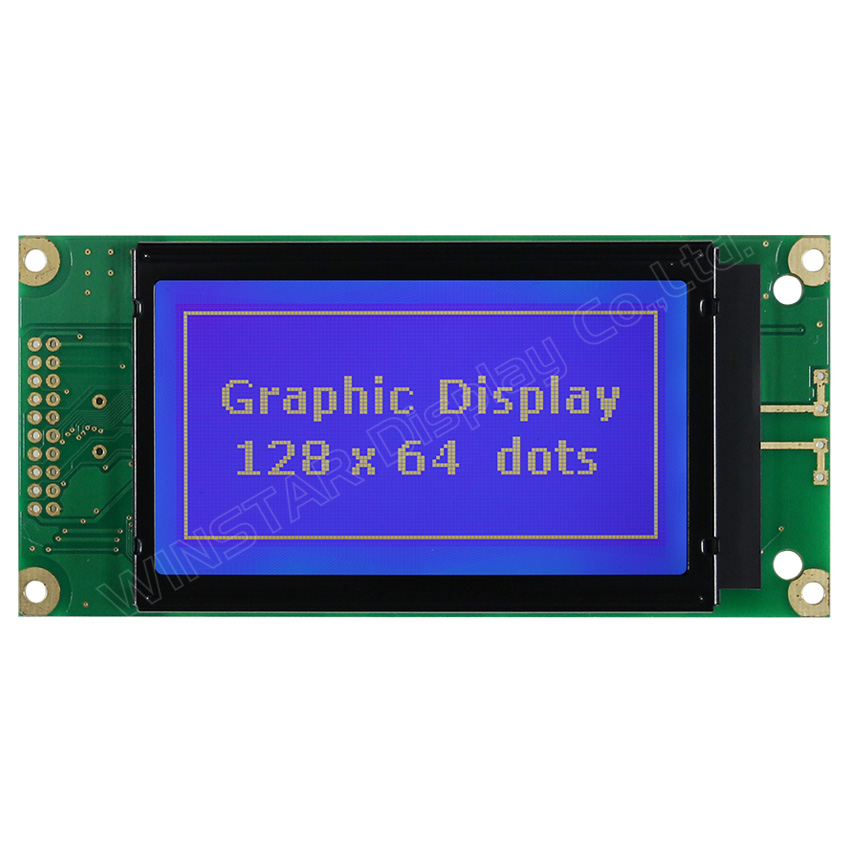

ドットマトリックス | 128 x 64 | - |

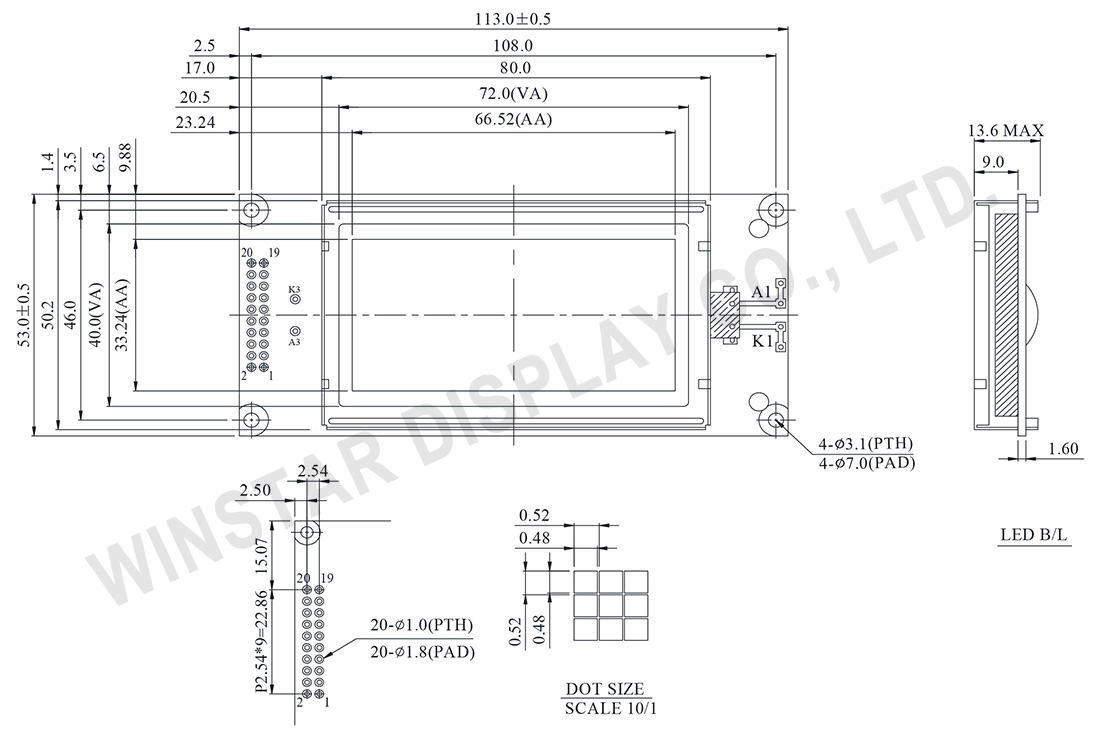

モジュールサイズ | 113.0 x 53.0 x 13.6 (MAX) | mm |
表示エリア | 72.0 x 40.0 | mm |
有効エリア | 66.52 x 33.24 | mm |
ドットサイズ | 0.48 x 0.48 | mm |
ドットピッチ | 0.52 x 0.52 | mm |
駆動方法 | 1/64 | |
バックライトタイプ | LED | |
IC | NT7107, NT7108 | |
インターフェイス | 68 series |
項目 | 記号 | 最小値 | 典型値 | 最大値 | 単位 |
---|---|---|---|---|---|
操作温度 | TOP | -20 | - | +70 | ℃ |
保存温度 | TST | -30 | - | +80 | ℃ |
ロジック電源電圧 | VDD-VSS | -0.3 | - | 7.0 | V |
ドライバ電源電圧 | VLCD | VEE-0.3 | - | VDD+0.3 | V |
項目 | 記号 | 条件 | 最小値 | 典型値 | 最大値 | 単位 |
---|---|---|---|---|---|---|
ロジック電源電圧 | VDD-VSS | - | 4.5 | 5.0 | 5.5 | V |
LCD供給電圧 | VDD-VO | Ta=-20℃ Ta=25℃ Ta=70℃ |
- 8.5 7.5 |
- 8.75 - |
10.8 9.0 - |
V V V |
高レベル入力電圧 | VIH | - | 0.7VDD | - | VDD | V |
低レベル入力電圧 | VIL | - | 0 | - | 0.8 | V |
高レベル出力電圧 | VOH | - | 2.4 | - | - | V |
低レベル出力電圧 | VOL | - | - | - | 0.4 | V |
供給電流 | IDD | VDD=5.0V | - | 8.28 | - | mA |
