製品情報

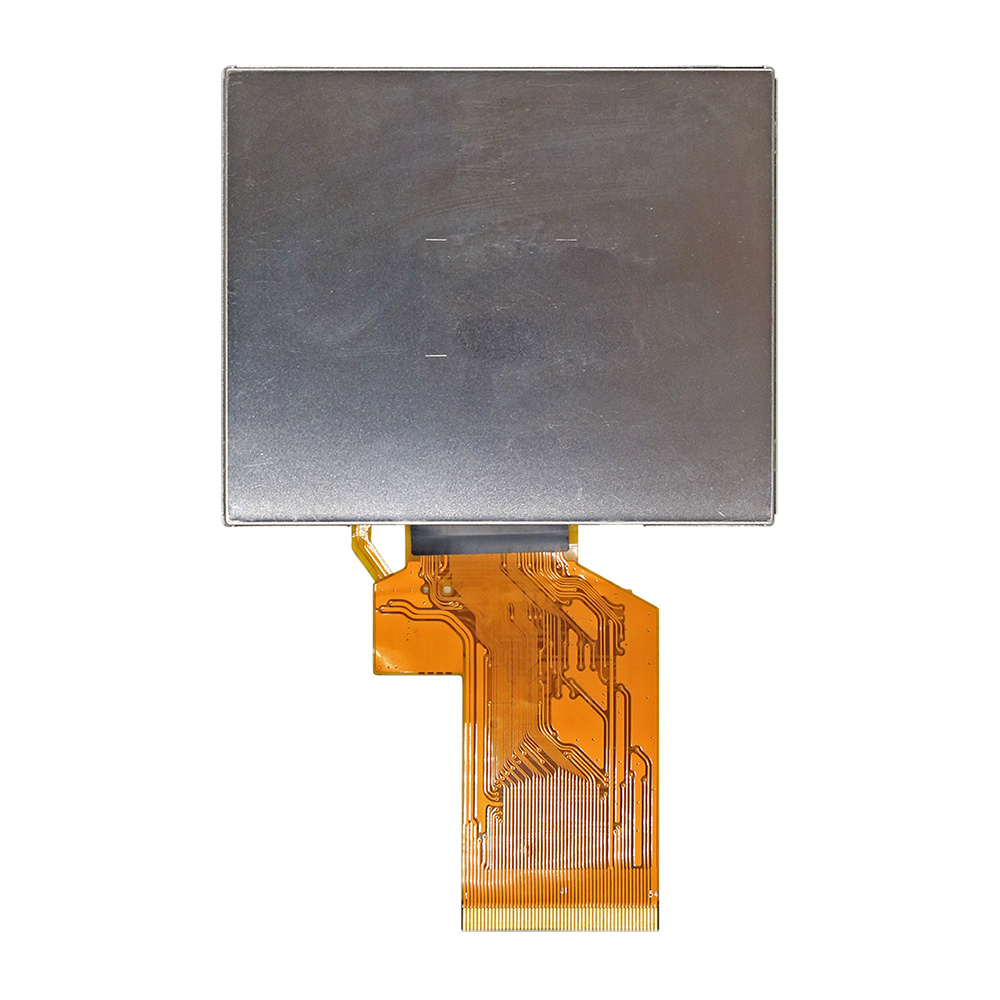

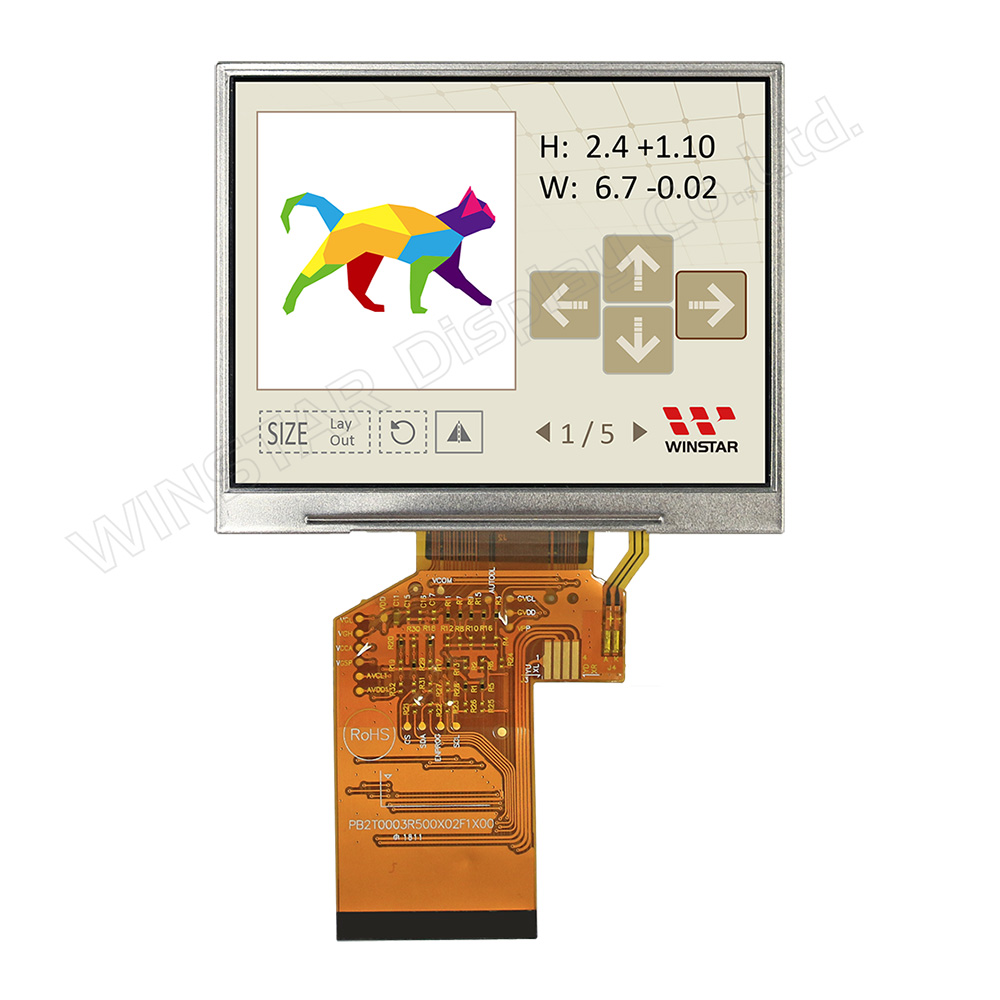

WF35XTWACDNN0は3.5インチ・320x240ピクセル・IPS TFT製品です。一般のTNパネルと比べて、IPS (In-Plane Switching)パネルはより広視野角があります(典型値：上80度・下80度・左80度・右80度)。それに、より鮮やかな色彩と画面を表示できます。
このモジュールはST7272AドライバーICを内蔵し、24-bit RGBインターフェースを支援します。輝度は500ニット(典型値)で、アスペクト比は4:3で、コントラスト比は800(典型値)で、表面処理はグレアです。抵抗膜式と静電容量式のタッチパネルを搭載可能で、操作温度範囲は-30℃~+85℃で、保存温度範囲は-40℃~+85℃です。
3.5インチTFT LCDモジュールは、さまざまな用途に適しています。これには次のものが含まれます：- 組み込みシステムディスプレイ：組み込みシステムに使用され、スマートホーム制御パネル、スマートアクセスコントロールシステムなどに適しています。
- 製品モニタリングディスプレイ：さまざまなモニタリングデバイスに適しており、環境モニタリング機器などが含まれます。
- 医療機器：医療機器に使用され、患者モニタリングデバイスなどが該当します。
- 産業制御パネル：工業制御システムに適用され、自動生産装置、PLC制御パネルなどが含まれます。
- 消費電子製品：デジタルフォトフレーム、カメラディスプレイ、携帯ゲームデバイスなどが含まれます。
- 器具および計器：さまざまな計器や計器に適用され、測定器や分析器などが含まれます。
- 車載機器：車載ディスプレイシステムに適しており、車載エンターテインメントシステム、運転支援ディスプレイなどが該当します。

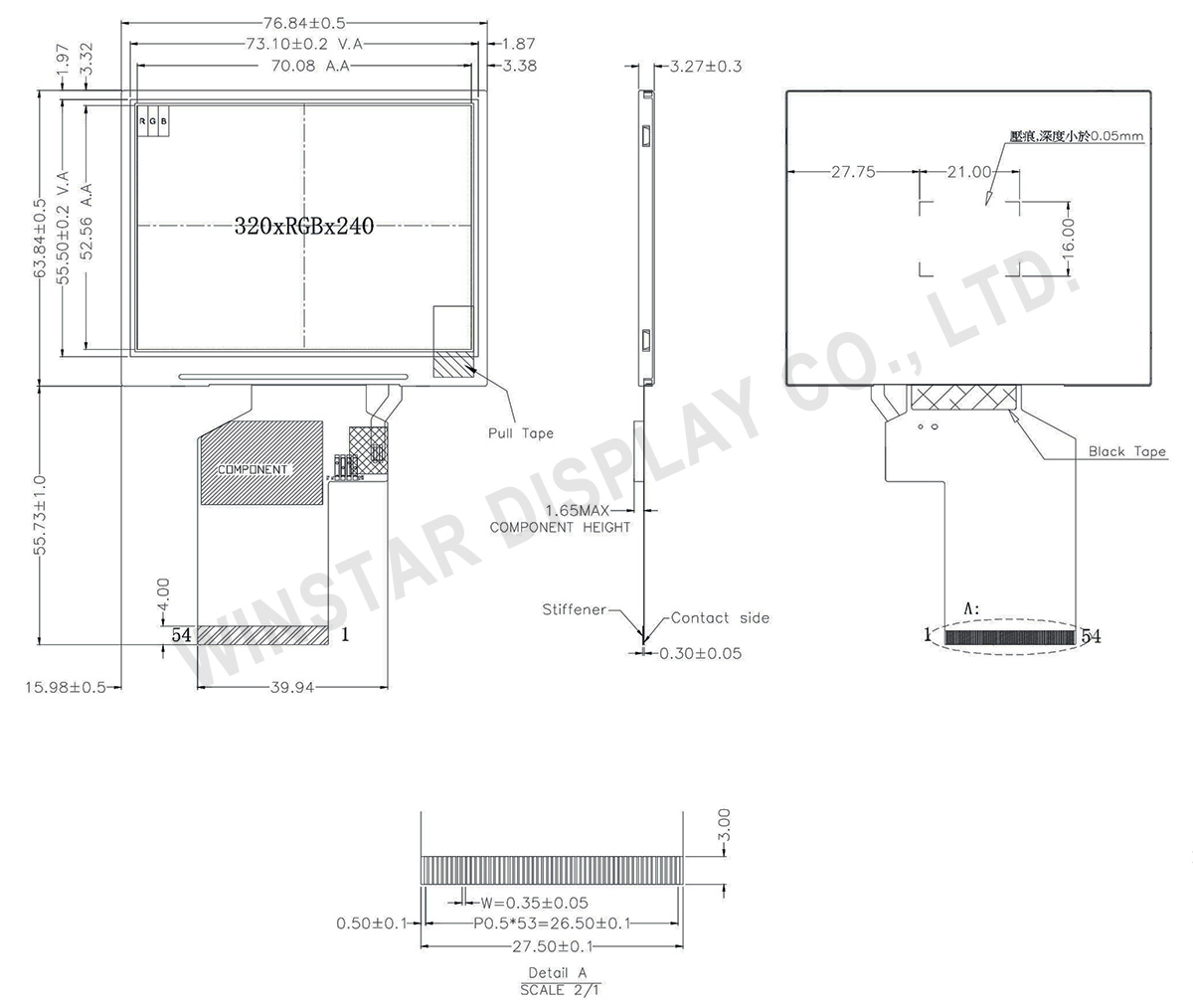

外形図
製品仕様
規格説明
| 項目 | 仕様 | 単位 |
|---|---|---|
| サイズ (対角線) | 3.5 | インチ |
| ドットマトリックス(解像度) | 320 × RGB × 240(TFT) | dots |
| 外形寸法 | 76.84(W) × 63.84(H) × 3.27(D) | mm |
| 有効エリア | 70.08 × 52.56 | mm |
| ドットピッチ | 0.073 × 0.219 | mm |
| LCDタイプ | TFT・ノーマリ・ブラック・透過型 | |
| 視野角度 | 広視野角 | |
| 駆動IC | ST7272A 或いは互換性IC | |
| インターフェイス | 24-bit RGB | |
| 画面アスペクト比 | 4:3 | |
| バックライトタイプ | LED・ノーマリ・ホワイト | |
| タッチパネル | タッチパネル無し | |
| 表面処理 | グレア | |
絶対最大定格
| 項目 | 記号 | 最小値 | 標準値 | 最大値 | 単位 |
|---|---|---|---|---|---|
| 操作温度 | TOP | -30 | － | +85 | ℃ |
| 保存温度 | TST | -40 | － | +85 | ℃ |
電気特性
作業条件
| 項目 | 記号 | 最小値 | 標準値 | 最大値 | 単位 |
|---|---|---|---|---|---|
| LCM電源電圧 | VCC | 3.0 | 3.3 | 3.6 | V |
| LCM電源電流 | ICC | — | 20 | 30 | mA |
ピン功能定義
LCM PIN 定義
| Pin | 記号 | 功能 |
|---|---|---|
| 1 | LED- | Power for LED backlight cathode |
| 2 | LED- | Power for LED backlight cathode |
| 3 | LED+ | Power for LED backlight anode |
| 4 | LED+ | Power for LED backlight anode |
| 5 | NC(YU) | No connect |
| 6 | NC(XL) | No connect |
| 7 | NC(SPI_IIC_SEL) | No connect |
| 8 | /RESET | Hardware reset |
| 9 | NC(CS) | No connect |
| 10 | NC(SDA) | No connect |
| 11 | NC(SCL) | No connect |
| 12 | B0 | Data bus |
| 13 | B1 | Data bus |
| 14 | B2 | Data bus |
| 15 | B3 | Data bus |
| 16 | B4 | Data bus |
| 17 | B5 | Data bus |
| 18 | B6 | Data bus |
| 19 | B7 | Data bus |
| 20 | G0 | Data bus |
| 21 | G1 | Data bus |
| 22 | G2 | Data bus |
| 23 | G3 | Data bus |
| 24 | G4 | Data bus |
| 25 | G5 | Data bus |
| 26 | G6 | Data bus |
| 27 | G7 | Data bus |
| 28 | R0 | Data bus |
| 29 | R1 | Data bus |
| 30 | R2 | Data bus |
| 31 | R3 | Data bus |
| 32 | R4 | Data bus |
| 33 | R5 | Data bus |
| 34 | R6 | Data bus |
| 35 | R7 | Data bus |
| 36 | HSYNC | Horizontal sync signal, default is negative polarity. |
| 37 | VSYNC | Vertical sync signal, default is negative polarity. |
| 38 | DCLK | Dot-clock signal and oscillator source |
| 39 | NC(HDIR) | No connect |
| 40 | NC(VDIR) | No connect |
| 41 | VCC | Power Supply |
| 42 | VCC | Power Supply |
| 43 | NC(YD) | No connect |
| 44 | NC(XR) | No connect |
| 45 | NC(PARA_SERI) | No connect |
| 46 | NC(BIST_EN) | No connect |
| 47 | NC(ENPROG) | No connect |
| 48 | NC | No connect |
| 49 | NC | No connect |
| 50 | NC | No connect |
| 51 | NC(DISP) | No connect |
| 52 | DE | Data input enable. Display access is enabled when DE is “H”. |
| 53 | GND | Ground |
| 54 | GND | Ground |
