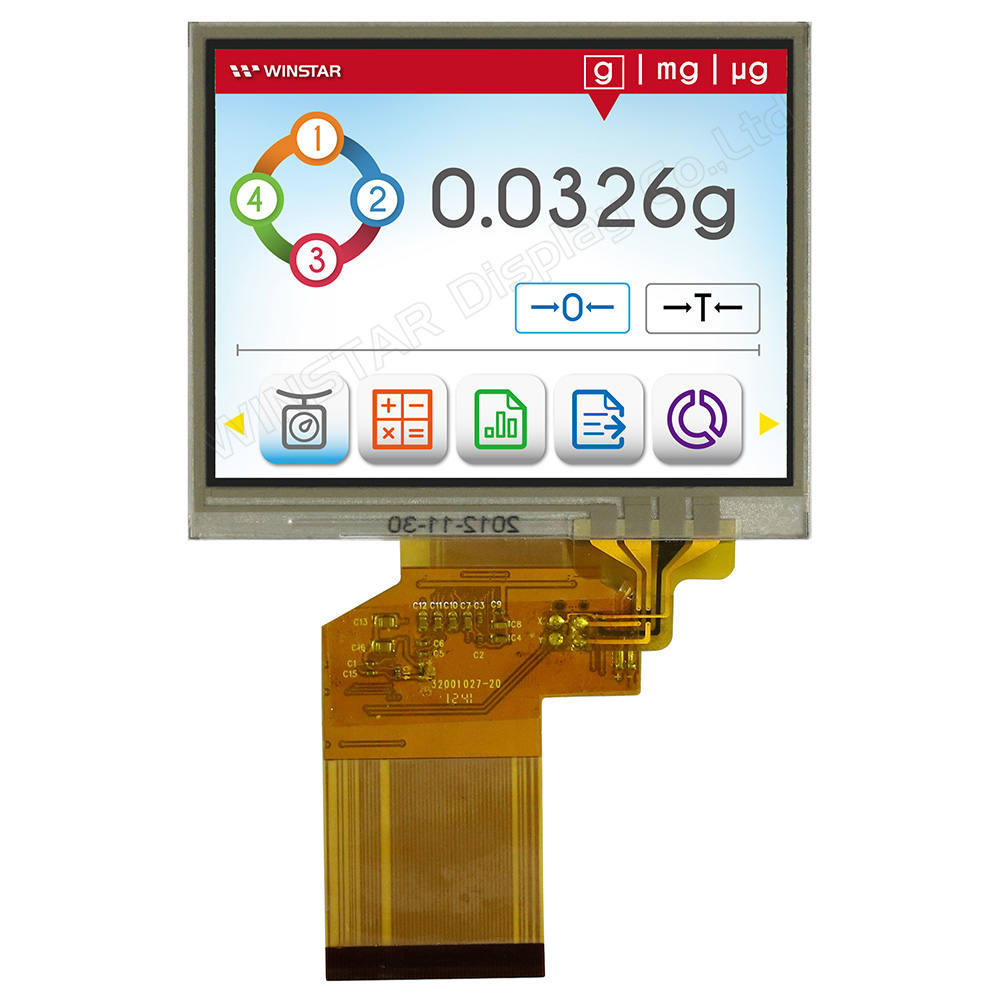

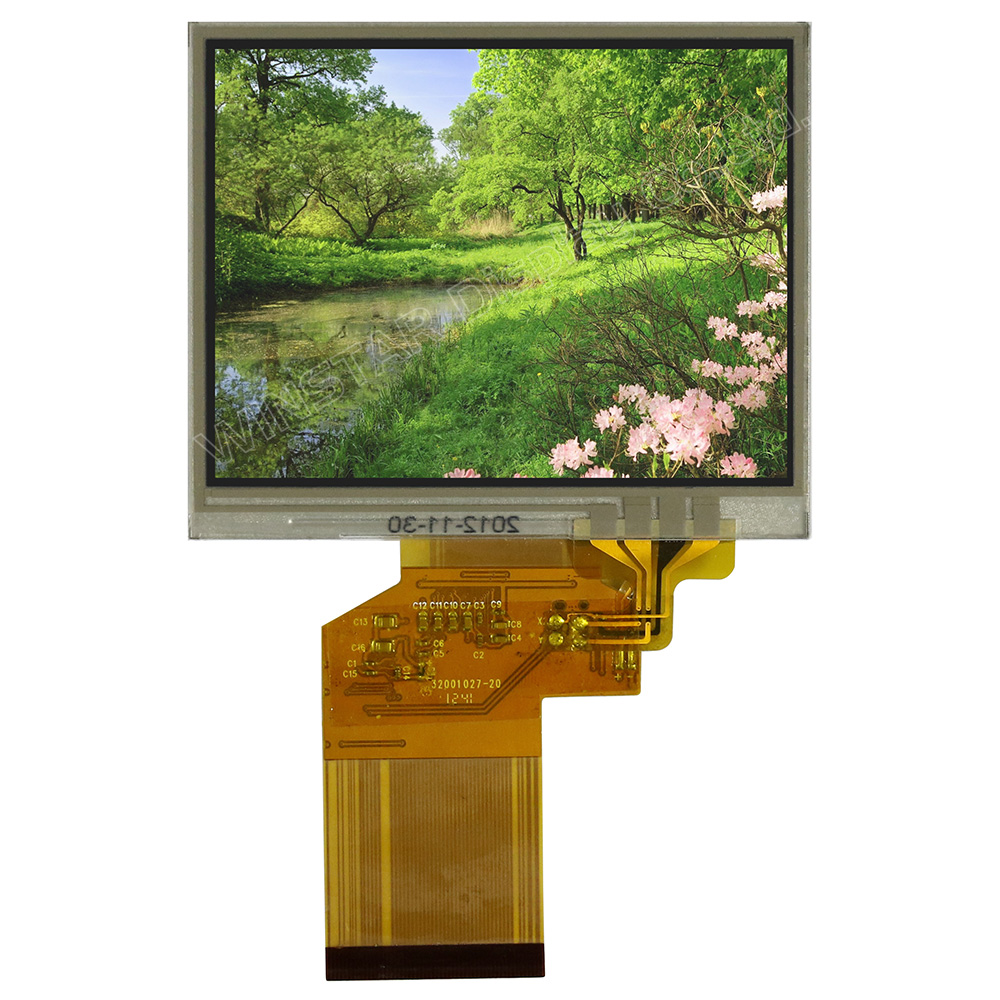

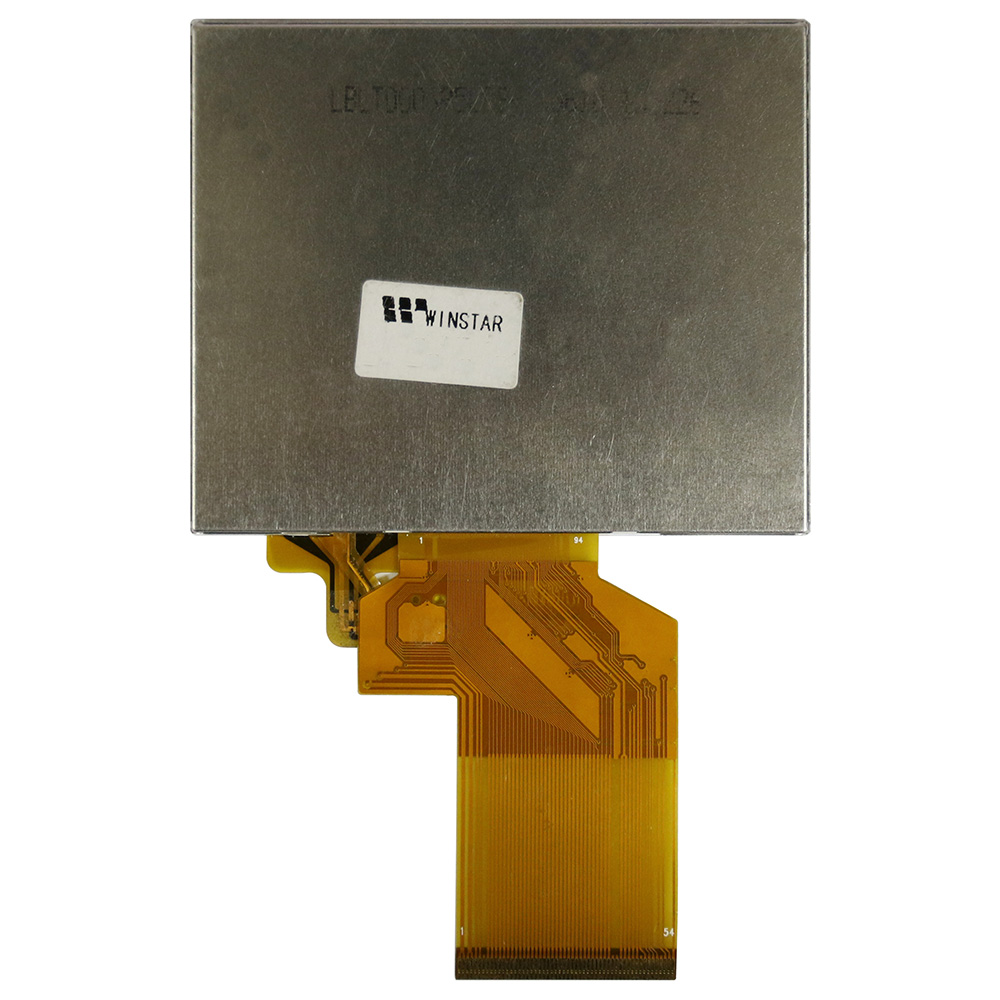

WF35XTYACDNT0は、IPS(In-Plane Switching)技術を搭載した多機能な3.5インチカラーTFT LCDディスプレイで、優れた色再現性と広い視野角を提供します。上下左右すべての方向から80度の視野角で鮮やかでクリアなビジュアルを提供します。解像度は320 x 240ピクセル、アスペクト比は4:3で、シャープで高品質な画像を表示します。
このモジュールには抵抗膜式タッチパネルが搭載されており、ユーザーとのインタラクションと機能性を向上させます。ST7272AドライバーICによって駆動され、ディスプレイはスムーズで信頼性の高い性能を提供します。24ビットRGBインターフェースをサポートし、さまざまなシステムとのシームレスな統合を実現します。
350 cd/m²の輝度と800:1のコントラスト比を備えたWF35XTYACDNT0は、鮮やかなビジュアルとクリアなテキストを提供し、さまざまな照明条件下でも優れたパフォーマンスを発揮します。LCMの供給電圧範囲は3.0Vから3.6Vで、典型的な値は3.3Vです。動作温度範囲は-20℃から+70℃、保存温度範囲は-30℃から+80℃です。
産業用制御システム、安全機器、または携帯機器を設計する際に、WF35XTYACDNT0は優れたディスプレイ品質と応答性の高いタッチ機能を提供します。鮮やかなビジュアル、視認性の向上、直感的なユーザーインタラクションで、プロジェクトを際立たせます。
項目 | 仕様 | 単位 |
---|---|---|
サイズ(対角線) | 3.5 | インチ |
ドットマトリクス(解像度) | 320 × RGB × 240 (TFT) | dots |

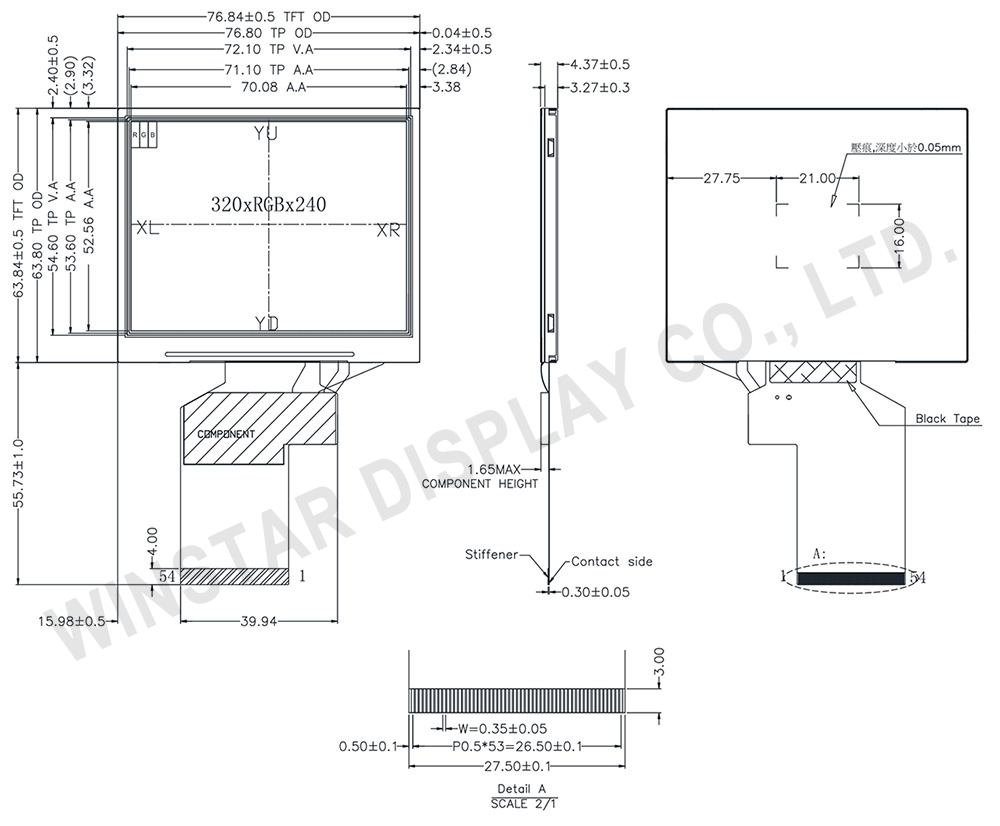

モジュールサイズ | 76.84 × 63.84 × 4.37 | mm |
有効エリア | 70.08 × 52.56 | mm |
ドットピッチ | 0.219 × 0.219 | mm |
LCDタイプ | TFT・ノーマリ・ブラック・透過型 | |
視野角 | 80/80/80/80 | |
TFT驱动IC | ST7272A | |
TFTインターフェース | 24-bit RGB | |
画面アスペクト比 | 4:3 | |
バックライトタイプ | LED・ノーマリ・ホワイト | |
タッチパネルタイプ | 抵抗膜方式タッチパネル | |
表面 | アンチグレア |
項目 | 記号 | 最小値 | 典型値 | 最大値 | 単位 |
---|---|---|---|---|---|
動作温度 | TOP | -20 | - | +70 | ℃ |
保存温度 | TST | -30 | - | +80 | ℃ |
項目 | 記号 | 最小値 | 典型値 | 最大値 | 単位 |
---|---|---|---|---|---|
LCM電源電圧 | VCC | 3.0 | 3.3 | 3.6 | V |
LCM電源電流 | ICC | - | 20 | 30 | mA |
Pin | 記号 | 説明 |
---|---|---|
1 | LED- | Power for LED backlight cathode |
2 | LED- | Power for LED backlight cathode |
3 | LED+ | Power for LED backlight anode |
4 | LED+ | Power for LED backlight anode |
5 | YU | Top electrode |
6 | XL | Left electrode |
7 | NC(SPI_IIC_SEL) | No connect |
8 | /RESET | Hardware reset |
9 | NC(CS) | No connect |
10 | NC(SDA) | No connect |
11 | NC(SCL) | No connect |
12 | B0 | Data bus |
13 | B1 | Data bus |
14 | B2 | Data bus |
15 | B3 | Data bus |
16 | B4 | Data bus |
17 | B5 | Data bus |
18 | B6 | Data bus |
19 | B7 | Data bus |
20 | G0 | Data bus |
21 | G1 | Data bus |
22 | G2 | Data bus |
23 | G3 | Data bus |
24 | G4 | Data bus |
25 | G5 | Data bus |
26 | G6 | Data bus |
27 | G7 | Data bus |
28 | R0 | Data bus |
29 | R1 | Data bus |
30 | R2 | Data bus |
31 | R3 | Data bus |
32 | R4 | Data bus |
33 | R5 | Data bus |
34 | R6 | Data bus |
35 | R7 | Data bus |
36 | HSYNC | Horizontal sync signal, default is negative polarity. |
37 | VSYNC | Vertical sync signal, default is negative polarity. |
38 | DCLK | Dot-clock signal and oscillator source |
39 | NC(HDIR) | No connect |
40 | NC(VDIR) | No connect |
41 | VCC | Power Supply |
42 | VCC | Power Supply |
43 | YD | Down electrode |
44 | XR | Right electrode |
45 | NC(PARA_SERI) | No connect |
46 | NC(BIST_EN) | No connect |
47 | NC(ENPROG) | No connect |
48 | NC | No connect |
49 | NC | No connect |
50 | NC | No connect |
51 | NC(DISP) | No connect |
52 | DE | Data input enable. Display access is enabled when DE is “H”. |
53 | GND | Ground |
54 | GND | Ground |
