製品情報

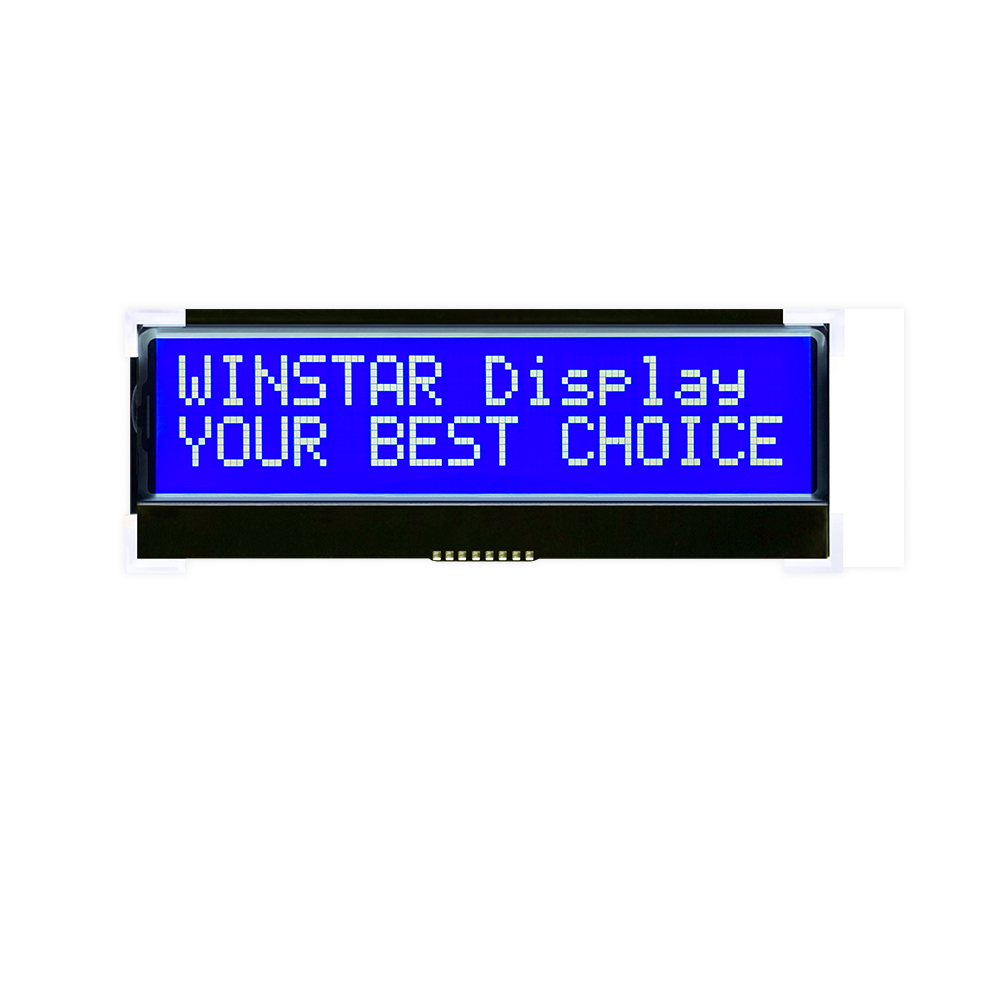

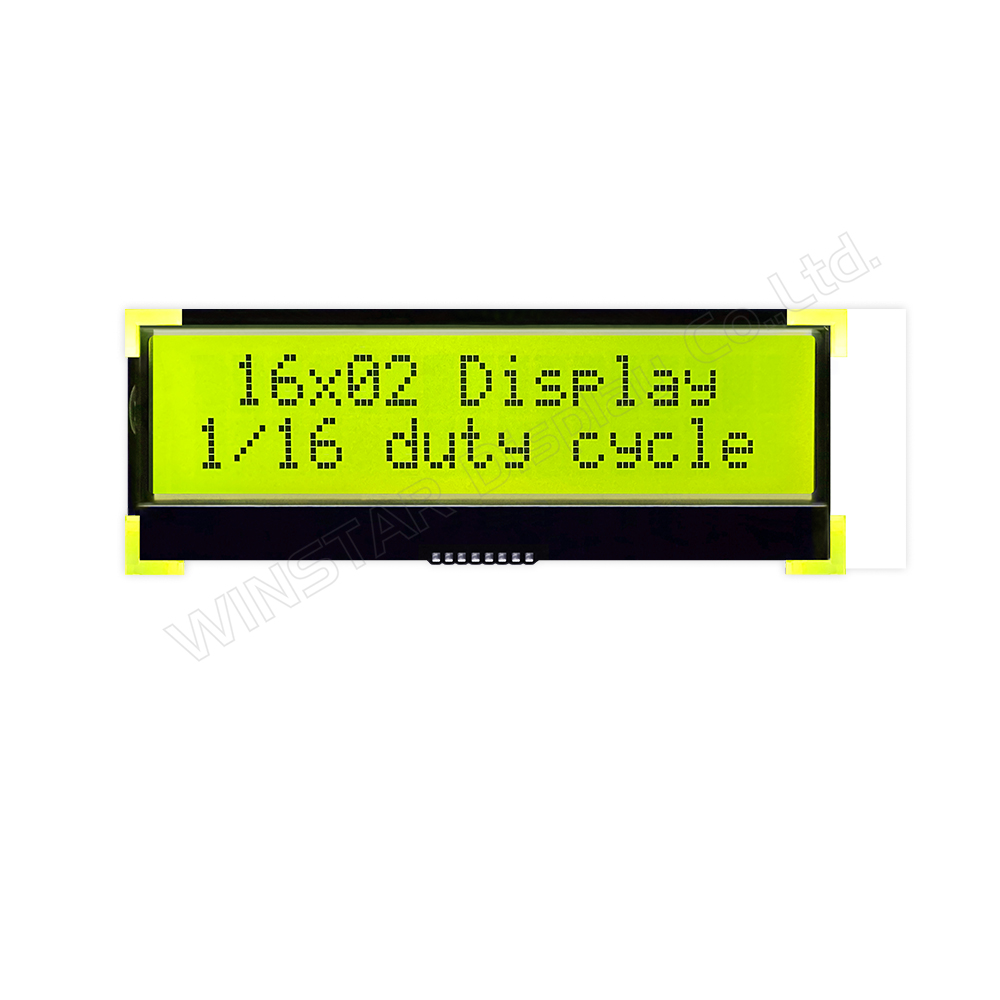

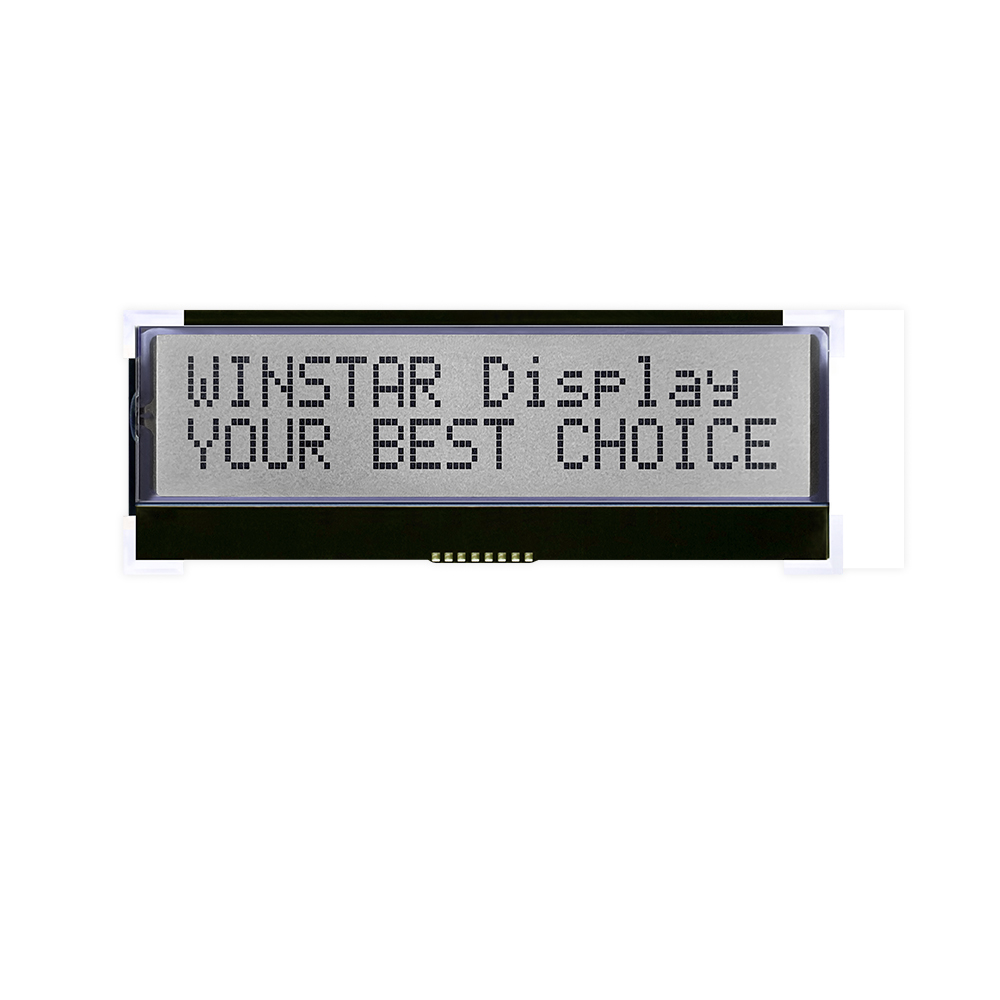

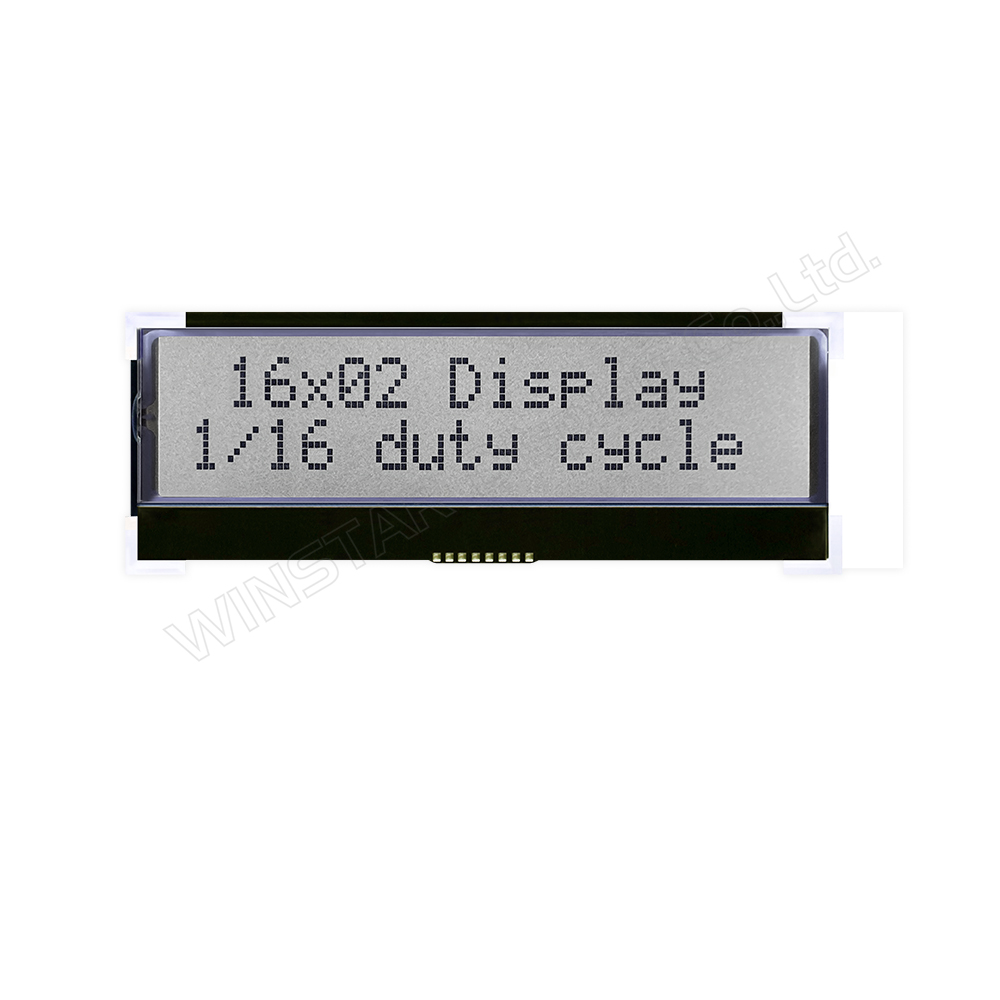

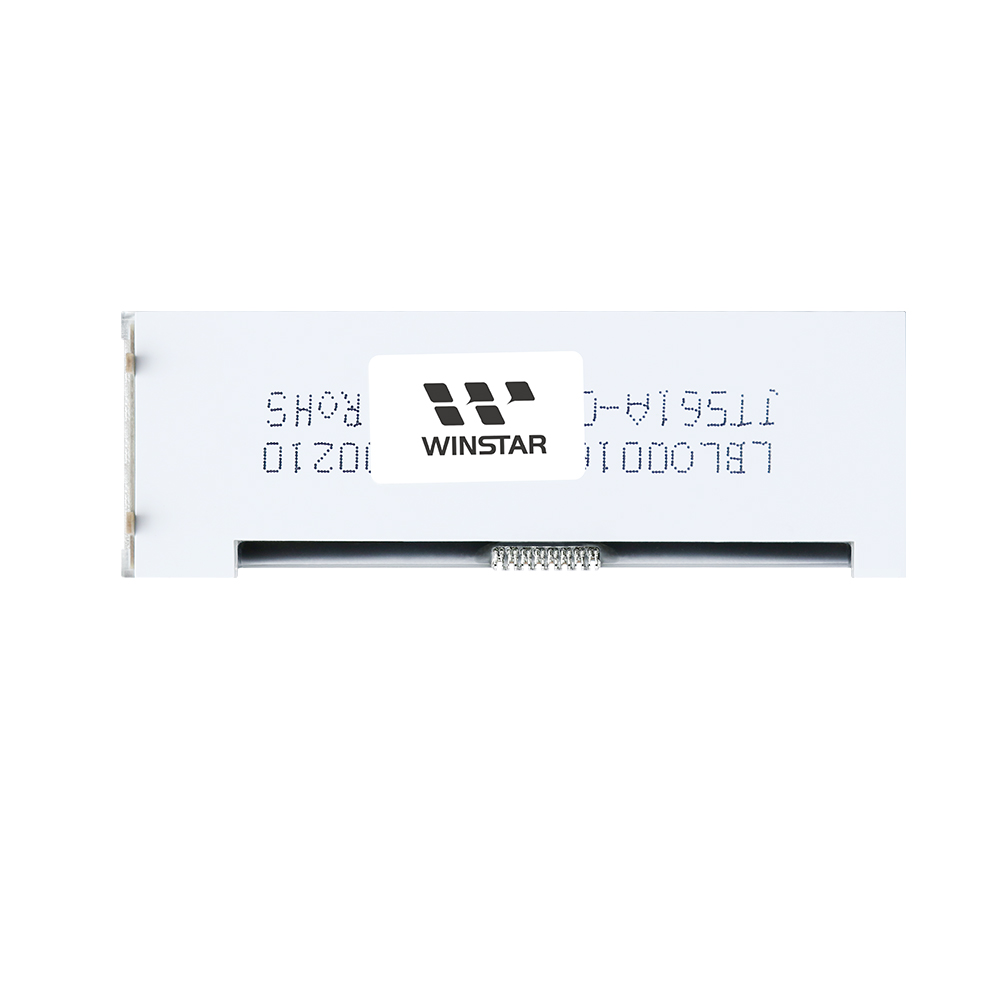

WO1602K は、金属ピン接続と I2C インターフェースを備えた 16×2 COGキャラクターLCDです。ST7032Ai コントローラ IC を搭載し、3 V および 5 V のロジック電源（VDD）に対応しています。駆動方式は 1/16 Duty です。
モジュールサイズは 74.2 x 25.2 x 6.3 mm、表示エリアは 61.0 x 15.1 mm、有効表示エリアは 56.2 x 11.5 mm です。COG（Chip-on-Glass）構造により、小型機器、携帯機器、計測機器、産業機器、組込み機器など幅広い用途に適しています。
動作温度範囲は -20℃～+70℃、保存温度範囲は -30℃～+80℃です。また、WO1602K は ST7032Ai 搭載モデルを必要とする用途や、IC の供給不足・長納期時に WO1602G の代替機種としてご利用いただけます。

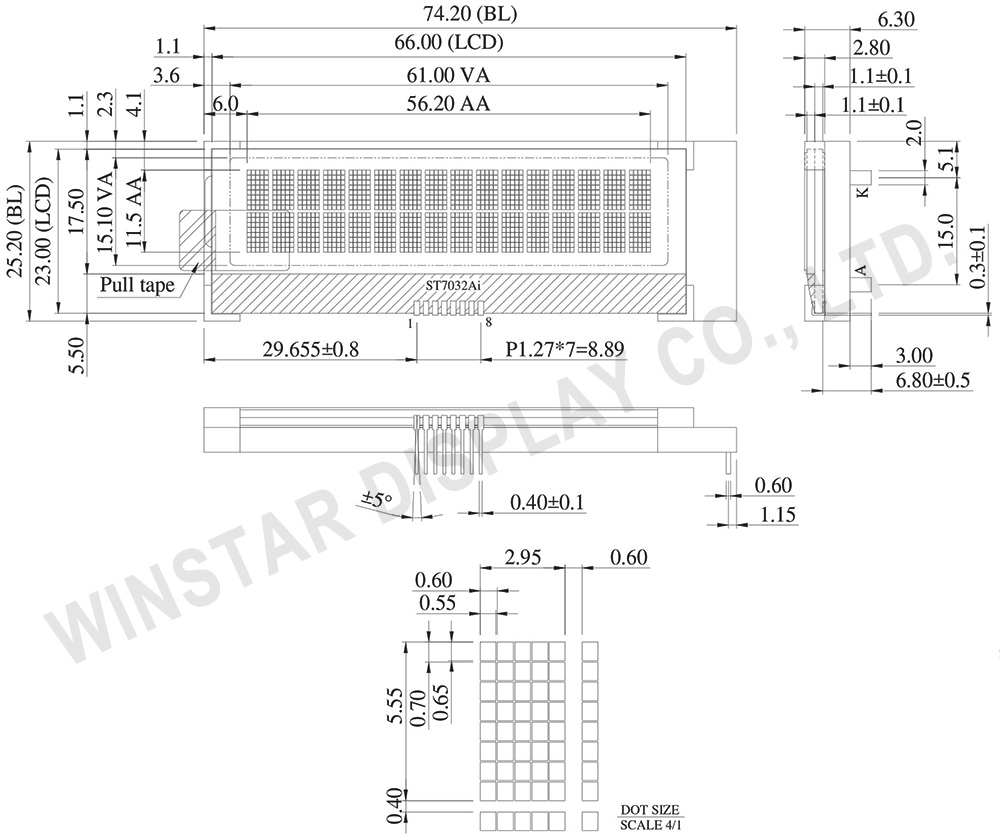

外形図
Data source ref: WO1602K-TFH-AT#
製品仕様
規格説明
| 項目 | 仕様 | 単位 |
|---|---|---|
| 表示文字数 | 16文字x2行 | － |
| モジュールサイズ | 74.2 x 25.2 x 6.3 | mm |
| 表示エリア | 61.0 x 15.1 | mm |
| 有効エリア | 56.2 x 11.5 | mm |
| ドットサイズ | 0.55 x 0.65 | mm |
| ドットピッチ | 0.60 x 0.70 | mm |
| 文字サイズ | 2.95 x 5.55 | mm |
| 文字ピッチ | 3.55 x 5.95 | mm |
| 駆動方式 | 1/16 Duty , 1/5 Bias | |
| バックライトタイプ | LED | |
| IC | ST7032Ai | |
| インターフェイス | I2C | |
絶対最大定格
| 項目 | 記号 | 最小値 | 標準値 | 最大値 | 単位 |
|---|---|---|---|---|---|
| 動作温度 | TOP | -20 | － | +70 | ℃ |
| 保存温度 | TST | -30 | － | +80 | ℃ |
| 入力電圧 | VIN | -0.3 | － | VDD+0.3 | V |
| 電源電圧 | VDD-VSS | -0.3 | － | +4.0 | V |
| LCD 驱动電圧 | VLCD | -0.3 | － | 7.0 | V |
電気特性
| 項目 | 記号 | 条件 | 最小値 | 標準値 | 最大値 | 単位 |
|---|---|---|---|---|---|---|
| ロジック電源電圧 | VDD-VSS | － | 2.7 | 3.0 | 3.3 | V |
| LCD電源電圧 | VLCD | Ta=-20℃ Ta=25℃ Ta=70℃ |
－ 4.3 － |
－ 4.5 － |
－ 4.7 － |
V V V |
| 高レベル入力電圧 | VIH | － | 0.7 VDD | － | VDD | V |
| 低レベル入力電圧 | VIL | － | VDD | － | 0.3 VDD | V |
| 供給電流 | IDD | － | － | 1.0 | － | mA |
ピン功能定義
| Pin No. | 記号 | 説明 |
|---|---|---|
| 1 | VG | VG is the LCD driving voltage for segment circuits. VGO is the output of VG regulator. VGS is the feedback of VG regulator. VGI is the VG input of segment circuits. 1.6 ≤ VG < VDD2. |
| 2 | XV0 | XV0 is the LCD driving voltage for common circuits at positive frame. XV0OUT is the output of XV0 regulator. XV0S is the feedback of XV0 regulator. XV0I is the V0 input of common circuits |
| 3 | V0 | V0 is the LCD driving voltage for common circuits at negative frame. V0OUT is the output of V0 regulator. V0S is the feedback of V0 regulator. V0I is the V0 input of common circuits. Be sure that: V0 ≥ VG > VM > VSS ≥ XV0 (under operation). |
| 4 | VDD | Power supply input. |
| 5 | VSS | Ground |
| 6 | SDA | Serial data input |
| 7 | SCL | Serial clock input |
| 8 | RST | Hardware reset input pin. When RSTB is “L”, internal initialization is executed and the internal registers will be initialized. |
