製品情報

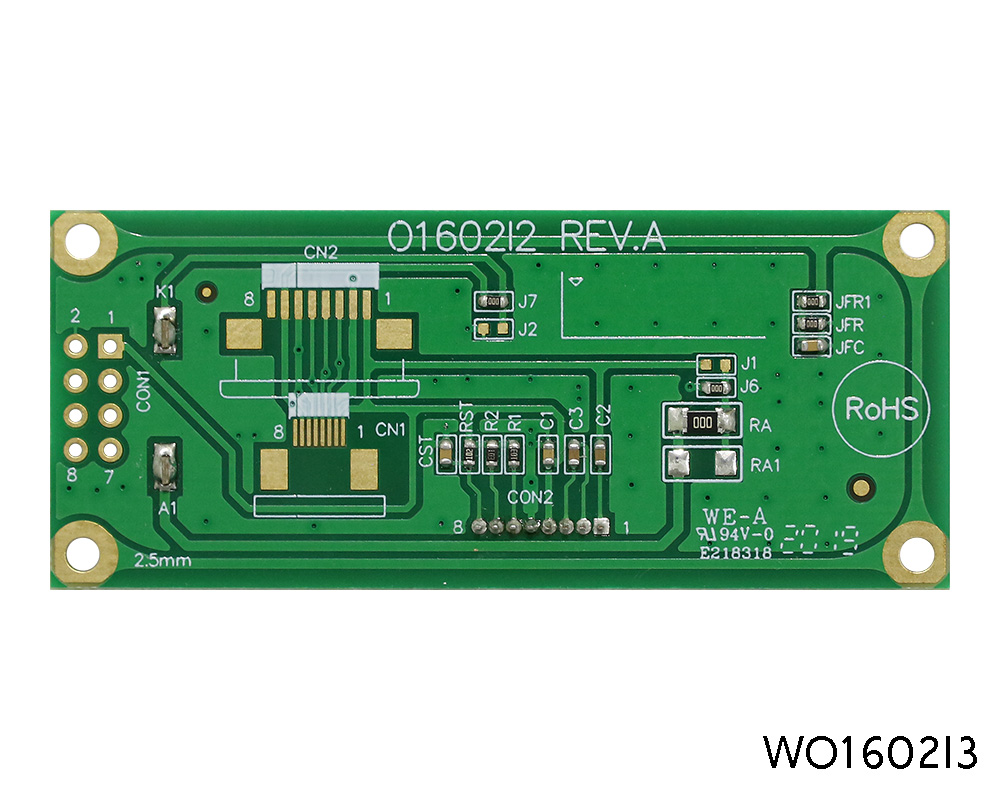

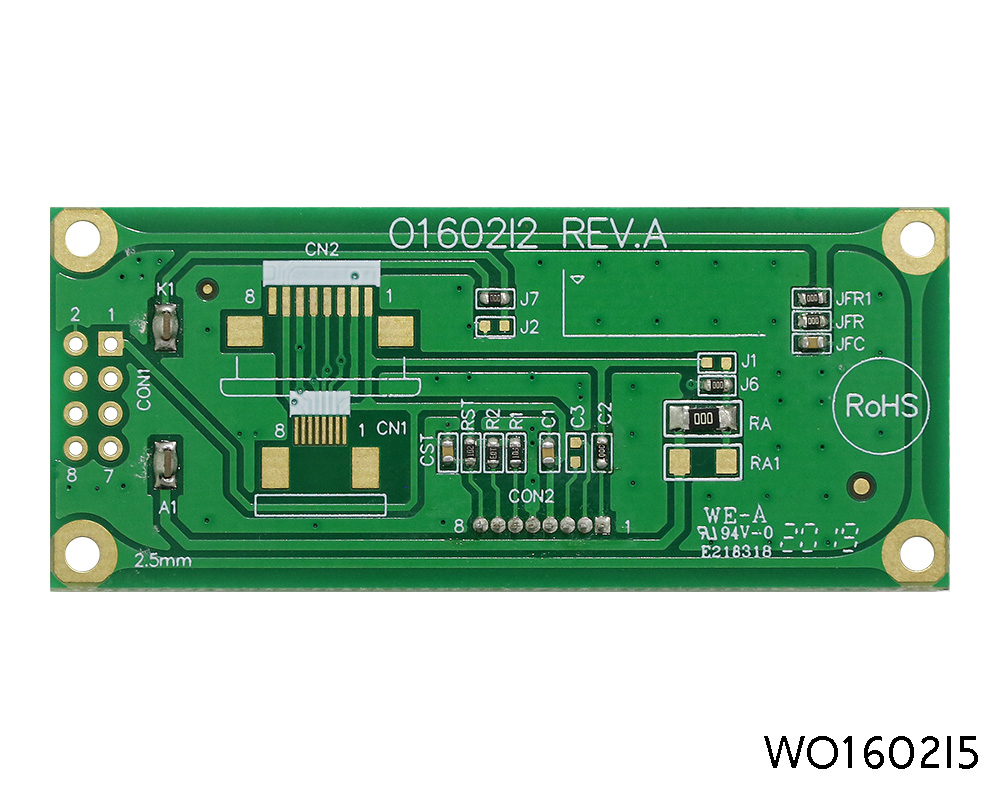

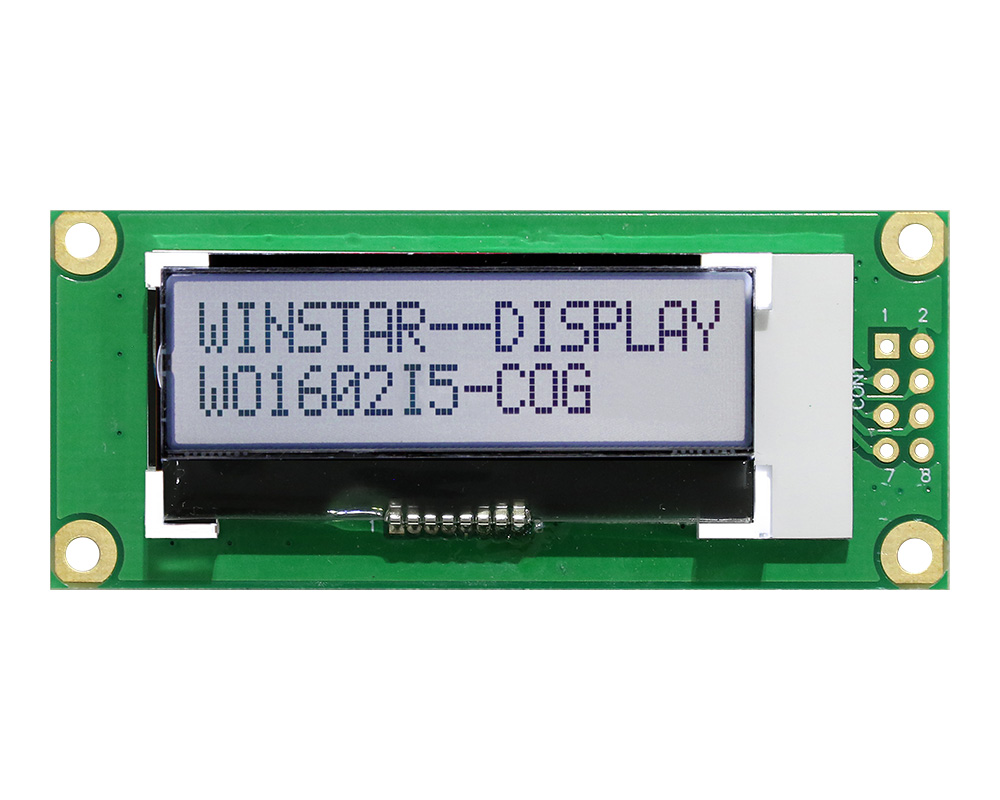

WO1602I3およびWO1602I5は、PCB搭載 16×2 COGキャラクターLCDモジュールです。ST7032iコントローラICとI2Cインターフェースを搭載し、標準的なCOG LCDモジュールと比べて、取付穴付きPCBにより機器への組み込みや取り付けが容易です。コネクタピッチは、2.54 mm（標準）、1.0 mm、0.5 mmの3種類から選択できます。
WO1602I3は3.3 V、WO1602I5は5 Vのロジック電源に対応しています。両モデルとも1/16デューティ、1/5バイアス駆動を採用し、動作温度は-20℃～+70℃、保存温度は-30℃～+80℃です。標準仕様ではFSTNポジティブ透過反射型LCDと白色LEDバックライトを採用しており、LCDタイプやLEDバックライトの組み合わせはご要望に応じて選択可能です。

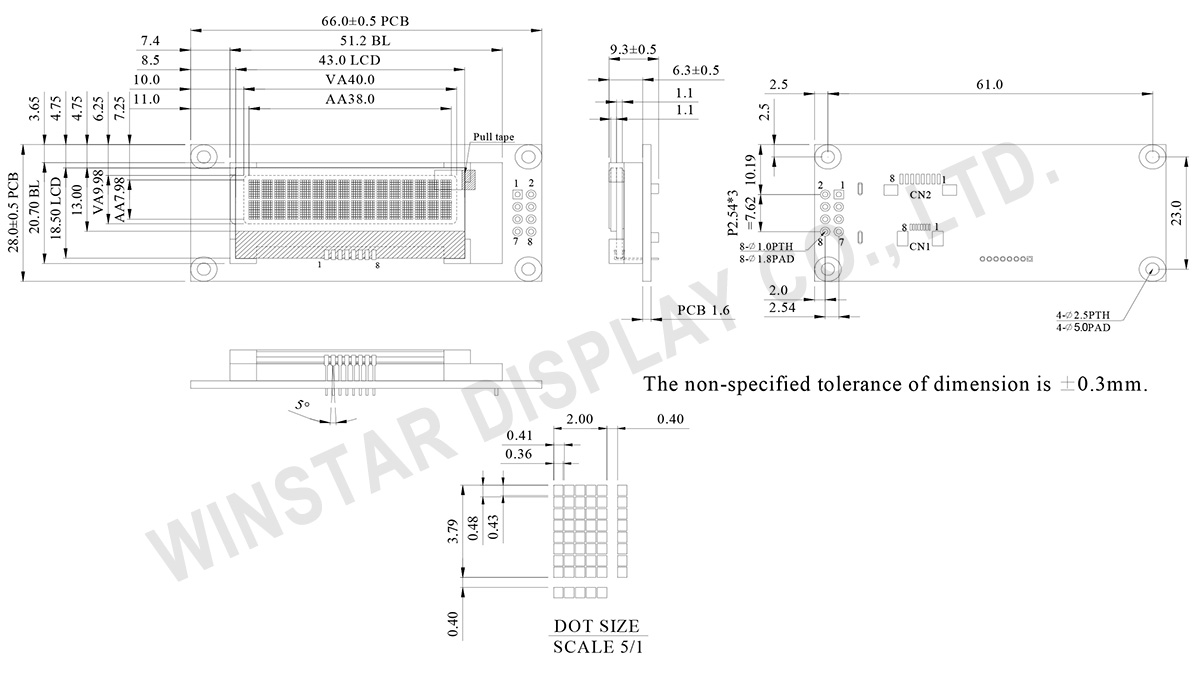

外形図
Data source ref: WO1602I3-TFH-AT#
製品仕様
規格説明
| 項目 | 標準値 | 単位 |
|---|---|---|
| 表示文字数 | 16文字x2行 | － |
| モジュールサイズ | 66.0 x 28.0 x 9.3 | mm |
| 表示エリア | 40.0 x 9.98 | mm |
| 有効エリア | 38.0 x 7.98 | mm |
| ドットサイズ | 0.36 x 0.43 | mm |
| ドットピッチ | 0.41 x 0.48 | mm |
| 文字サイズ | 2.00 x 3.79 | mm |
| 文字ピッチ | 2.40 x 4.19 | mm |
| 駆動方式 | 1/16 , 1/5 Bias | |
| バックライトタイプ | LED | |
| IC | ST7032i | |
絶対最大定格
| 項目 | 記号 | 最小値 | 標準値 | 最大値 | 単位 |
|---|---|---|---|---|---|
| 動作温度 | TOP | -20 | － | +70 | ℃ |
| 保存温度 | TST | -30 | － | +80 | ℃ |
| 入力電圧 | VIN | -0.3 | － | VDD+0.3 | V |
| 電源電圧 | VDD-VSS | -0.3 | － | 6 | V |
| LCD 驱动電圧 | VLCD | 2.7 | － | 7 | V |
電気特性
| 項目 | 記号 | 条件 | 最小値 | 標準値 | 最大値 | 単位 |
|---|---|---|---|---|---|---|
| ロジック電源電圧 | VDD-VSS | － | 3 | 3.3 | 3.5 | V |
| LCD電源電圧 | VLCD | Ta=-20℃ Ta=25℃ Ta=+70℃ |
－ 4.3 － |
－ 4.5 － |
－ 4.7 － |
V V V |
| 高レベル入力電圧 | VIH | － | 0.7 VDD | － | VDD | V |
| 低レベル入力電圧 | VIL | － | － | － | 0.2 VDD | V |
| 高レベル出力電圧 | VOH | － | 0.8 VDD | － | VDD | V |
| 低レベル出力電圧 | VOL | － | － | － | 0.2VDD | V |
| 供給電流(LEDバックライトは含まない) | IDD | － | － | 0.2 | 1 | mA |
ピン功能定義
| Pin No. | 記号 | Level | 説明 |
|---|---|---|---|
| 1 | VDD | P | Power supply |
| 2 | VSS | P | Ground |
| 3 | SDA | - | (In I2C interface DB7 (SDA) is input data. SDA and SCL must connect to I2C bus (I2C bus is to connect a resister between SDA/SCL and the power of I2C bus ). |
| 4 | SCL | - | (In I2C interface DB6 (SCL) is clock input. SDA and SCL must connect to I2C bus (I2C bus is to connect a resister between SDA/SCL and the power of I2C bus ). |
| 5 | RST | - | RESET (Low active) |
| 6 | A | - | LED+ |
| 7 | K | - | LED- |
| 8 | NC | - | No Connection |
