TFT LCD模組-Q系列

Winstar TFT - Q 系列



華凌光電TFT Q Series全系列模組尺寸包含3.5吋、4.3吋、5.7吋、7.0吋、8.0吋與10.2吋。Winstar TFT Q系列產品設計都是使用Solomon SSD1963控制版並使用36pin的connector連接器在模組上,且Q系列都是左出pin以方便客戶轉換同系列的其他尺寸。WFQ系列是由華凌現有的模組型號衍生出來的產品,8bit/16bit共用連接器,且全系列產品第33~36pin的腳位統一定義為背光電源輸入,因此客戶端不需要設計額外的背光電路。客戶容易導入Q系列模組,品質與規格佳,且供貨穩定,Winstar TFT Q系列具有以下優勢:

  • 使用SSD1963控制版並統一36 Pin Define,所有的模組connector都是左出pin,客戶不需要因為FPC位置不同而修改機構。
  • Winstar TFT Q系列都是 8 bit / 16 bit共用連接座 (option)。
  • Pin腳位第33到36 pin 均已定義為背光電源輸入。
  • 控制板內建背光IC,統一都可使用5V驅動,客戶不需因為不同TFT尺寸另外準備不同背光驅動板(例如5.7吋背光9.9V/140mA; 7吋背光9.9V/160mA,8吋背光9.9V/240mA)。另外,3.5" 與4.3" 也支援3.3V驅動。
  • 5.7" / 7.0" / 8.0" 與 10.2”的Q系列模組支援"Sleep Mode"模式關閉BIAS (VGH,VGL,AVDD) 具有省電功能。
  • Q系列模組支援4-線信號 (X1 ,Y1, X2, Y2) RTP電阻式的觸控面板,信號可以直接內接到控制板上從連接器輸出。
  • Q系列模組也支援電容式的觸控面板 (CTP)。
Winstar TFT LCD Display - Q 系列 - 3.5吋tft顯示器,4.3吋tft顯示器,5.7吋tft顯示器,7吋tft顯示器,8吋tft顯示器,10.2吋tft顯示器 3.5吋tft lcd模組,4.3吋tft lcd模組,5.7吋tft lcd模組,7吋tft lcd模組,8吋tft lcd模組,10.2吋tft lcd模組

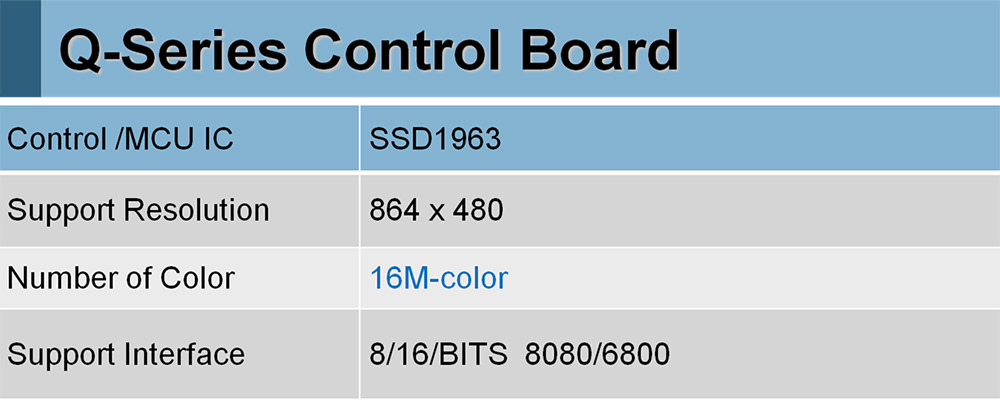

Winstar Q 系列 SSD1963 控制板規格



3.5 tft lcd, 3.5" tft lcd, tft lcd 3.5, tft lcd 3.5", 3.5 tft display, tft display 3.5, 4.3 tft lcd, 4.3 tft lcd, 4.3" tft lcd, tft lcd 4.3, tft lcd 4.3", 4.3 tft display, tft display 4.3, 5.7 tft lcd, 5.7" tft lcd, tft lcd 5.7, tft lcd 5.7", 5.7 tft display, tft display 5.7, 7 tft lcd, 7" tft lcd, tft lcd 7, tft lcd 7", 7 tft display, tft display 7, 7.0 tft lcd, 7.0 tft display, 8 tft lcd, 8" tft lcd, tft lcd 8, tft lcd 8", 8 tft display, tft display 8, 8.0 tft lcd, 8.0 tft display, 10.2 tft lcd, 10.2" tft lcd, tft lcd 10.2, tft lcd 10.2", 10.2 tft display, tft display 10.2




Winstar Q 系列介面(Interface)與Pin腳功能定義(Pin Function)








Winstar Q 系列型號表


8吋 tft lcd, 8 tft lcd, 8" tft lcd, tft lcd 8, tft lcd 8", 8 tft display, tft display 8, 8.0 tft lcd, 8.0 tft display,  10.2吋 tft lcd, 10.2 tft lcd, 10.2" tft lcd, tft lcd 10.2, tft lcd 10.2", 10.2 tft display, tft display 10.2
