TFT LCD模組-P系列

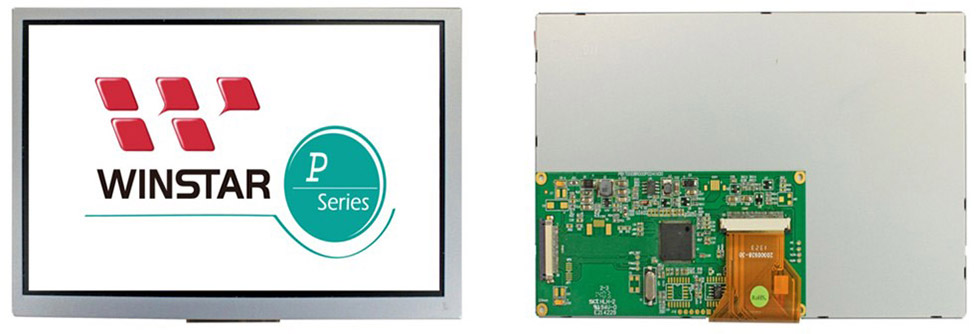

Winstar TFT - P 系列優勢與特色



華凌光電TFT P Series全系列模組尺寸包含3.5吋、4.3吋、5.7吋、7.0吋、8.0吋與10.2吋。Winstar TFT P系列產品全系列的尺寸都使用RA8875控制版並且含一36pin的connector連接器在模組上,P系列模組都是左出pin以方便客戶轉換同系列的其他尺寸。Winstar TFT P系列與Q系列一樣是由華凌現有的模組型號衍生出來的標準品,8bit/16bit共用連接器,內建背光驅動IC,第33~36pin腳位定義為背光電源輸入,因此客戶端不需要設計額外背光電路,全系列內建支援RTP與CTP觸控面板,P系列模組支援中文字、背光亮度調整、快閃記憶體以及觸控面板driver,Winstar TFT P系列客戶導入容易,品質規格佳,長期穩定供貨。如華凌研發的TFT Q Series 與P Series同時都具Pin to Pin compatible特色,Winstar TFT P系列產品具有以下的優勢:

  • 使用RA8875控制版並統一36 Pin Define,而且所有的connector都是左出pin,所以客戶不需要因為PFC位置不同而修改機構。
  • 所有Winstar TFT P系列都是 8 bit / 16 bit共用連接座 (option)。
  • Pin腳位第33到36 pin 已經定義為背光電源輸入。
  • 所有Winstar TFT P系列均內建背光驅動IC。
  • P系列模組內建支援RTP電阻式觸控面板。
  • P系列模組支援電容式觸控面板, I2C 讀/寫接口可以直接從connector輸出。
  • P系列模組支援中文字、背光亮度調整、快閃記憶體, 觸控面板驅動。
3.5吋tft顯示器,4.3吋tft顯示器,5.7吋tft顯示器,7吋tft顯示器,8吋tft顯示器,10.2吋tft顯示器 3.5吋tft lcd模組,4.3吋tft lcd模組,5.7吋tft lcd模組,7吋tft lcd模組,8吋tft lcd模組,10.2吋tft lcd模組

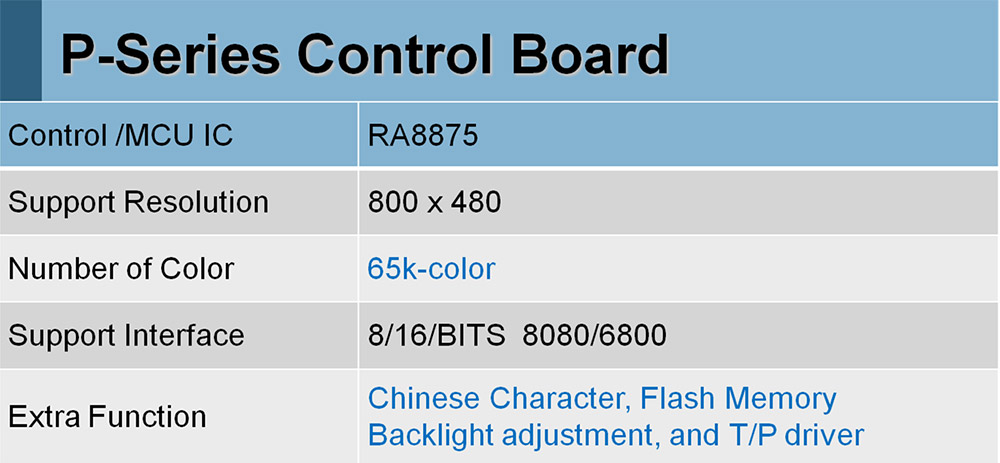

Winstar P 系列 RA8875控制板規格


3.5 tft lcd, 3.5" tft lcd, tft lcd 3.5, tft lcd 3.5", 3.5 tft display, tft display 3.5, 4.3 tft lcd, 4.3 tft lcd, 4.3" tft lcd, tft lcd 4.3, tft lcd 4.3", 4.3 tft display, tft display 4.3, 5.7 tft lcd, 5.7" tft lcd, tft lcd 5.7, tft lcd 5.7", 5.7 tft display, tft display 5.7, 7 tft lcd, 7" tft lcd, tft lcd 7, tft lcd 7", 7 tft display, tft display 7, 7.0 tft lcd, 7.0 tft display, 8 tft lcd, 8" tft lcd, tft lcd 8, tft lcd 8", 8 tft display, tft display 8, 8.0 tft lcd, 8.0 tft display, 10.2 tft lcd, 10.2" tft lcd, tft lcd 10.2, tft lcd 10.2", 10.2 tft display, tft display 10.2

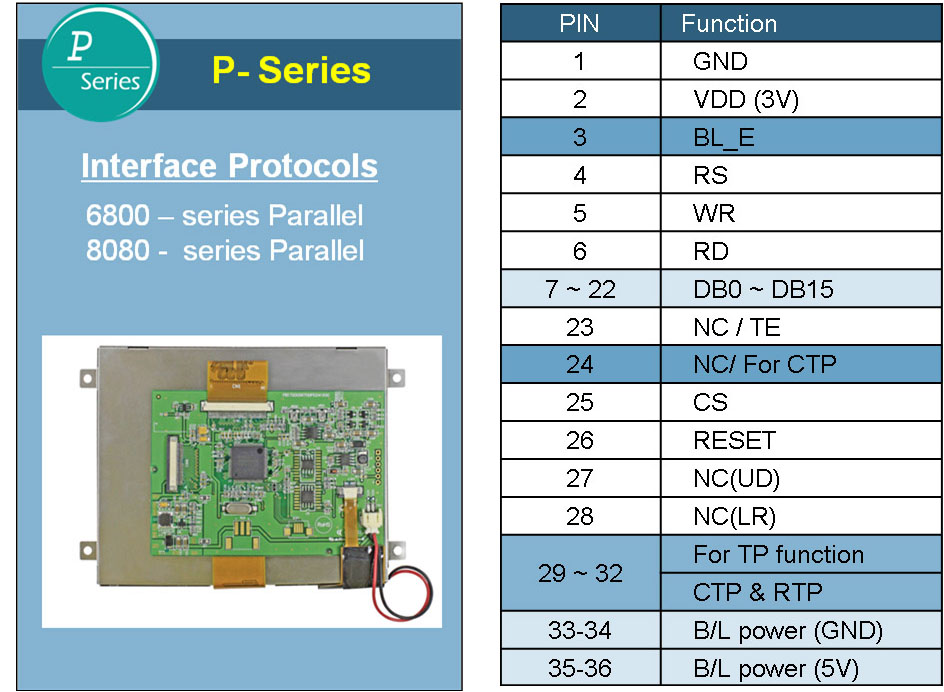

Winstar P 系列介面(Interface) 與 Pin腳功能定義 (Pin Function)

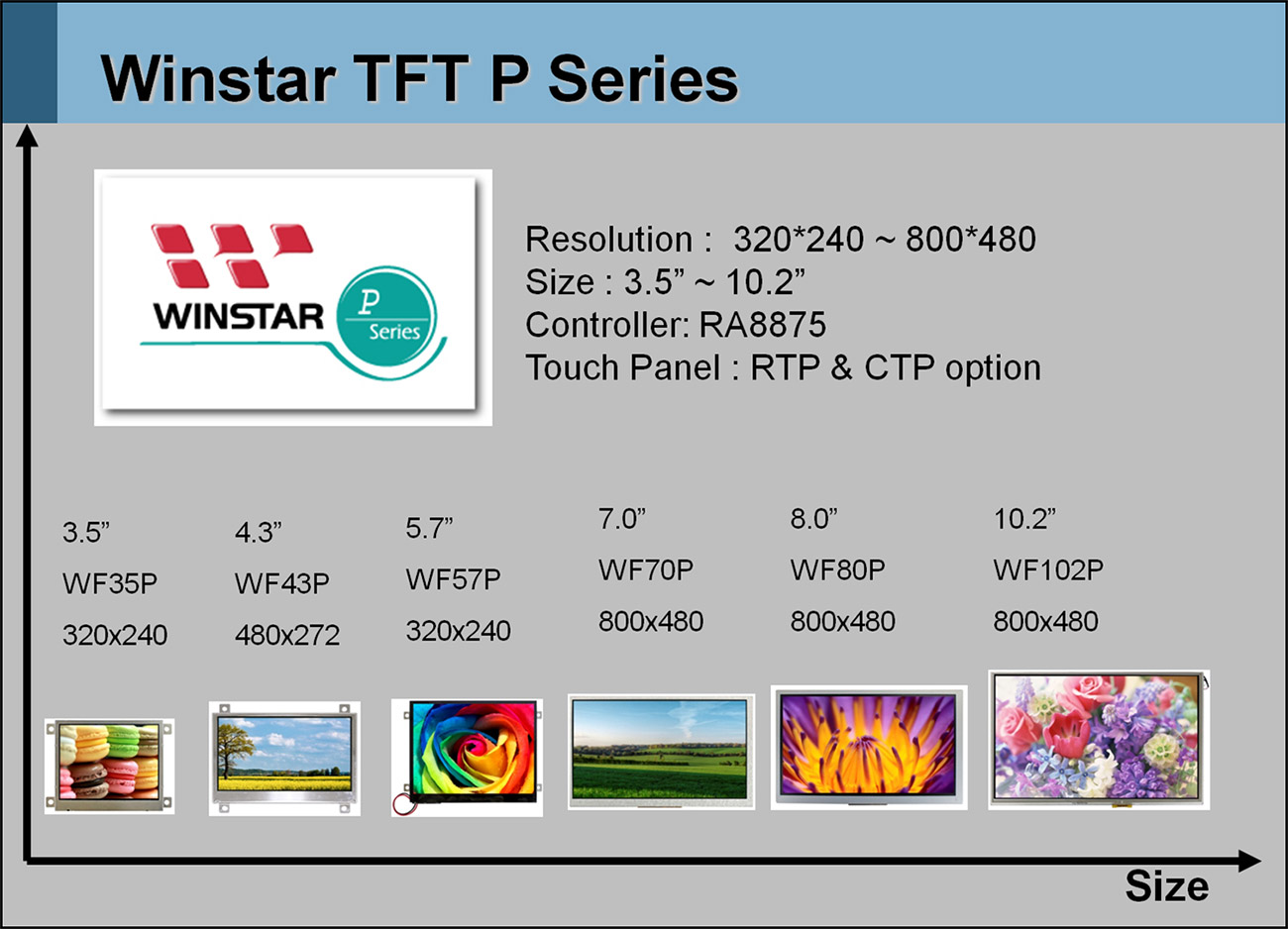

Winstar P 系列型號表




連結至TFT LCD含控制板P系列產品頁產品頁
