產品敘述

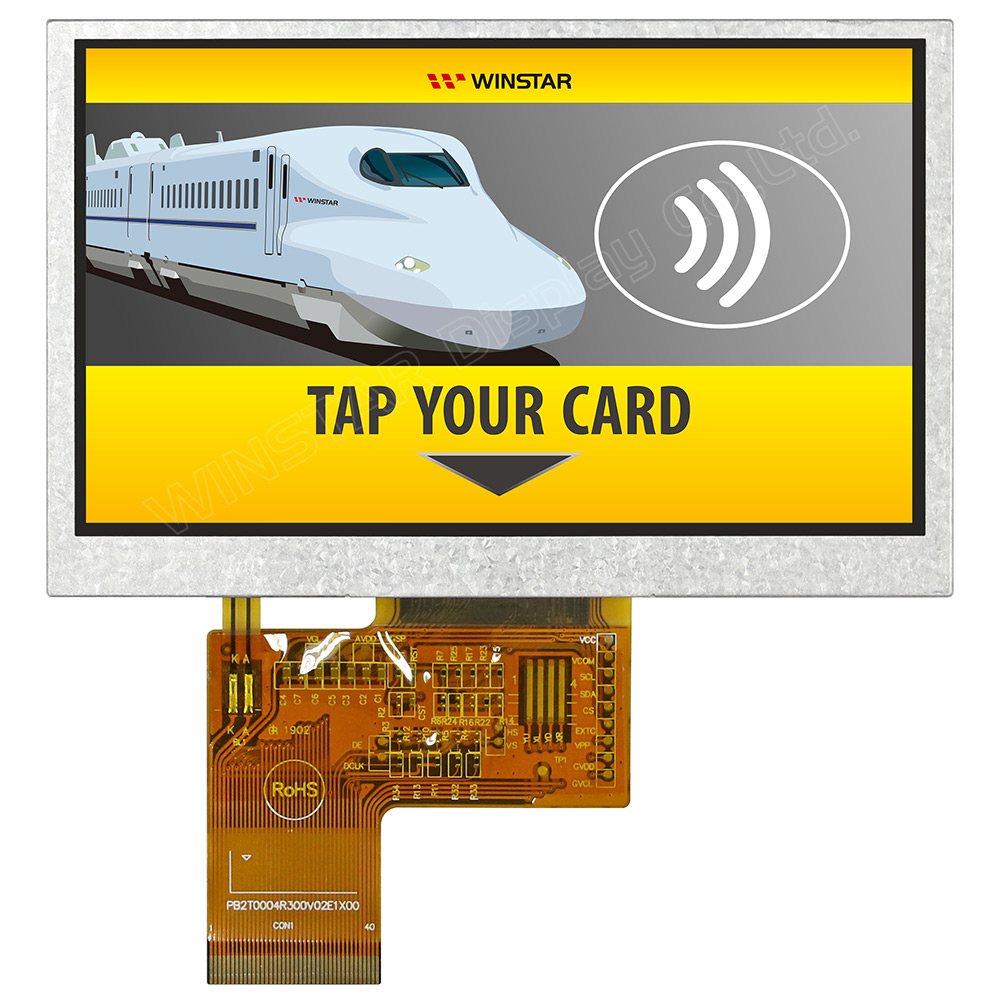

WF43VTIAEDNN0是一款彩色TFT LCD，具有WQVGA 480x272 dots 的解析度，對角線尺寸為4.3吋。此TFT型號內建ST7282驅動器IC。WF43VTIAEDNN0支援24-bit RGB介面；可選配電阻式觸控面板 (RTP) 和 投射電容式觸控面板 (PCAP) ，同時WF43V高亮型號可供客戶選擇。WF43VTIAEDNN0是WF43HTIAEDNNB的替代方案，WF43HTIAEDNNB是使用華映公司的TFT面板，目前供貨狀況不明確，WF43HTIAEDNNB已經EOL。
WF43VTIAEDNN0的邏輯供電電壓(VCC) 範圍為3.1V至3.5V，典型值為3.3V。採用亮面玻璃，視角12點鐘方向，灰階反轉6點鐘方向，螢幕長寬比為16:9。模組的對比度為500:1(典型值)，亮度為500 nits (典型值)。此款模組的工作溫度是-20℃ 至 +70℃，儲存溫度為 -30℃ 至 +80℃，此款TFT型號適用於各類工控產品應用顯示器。

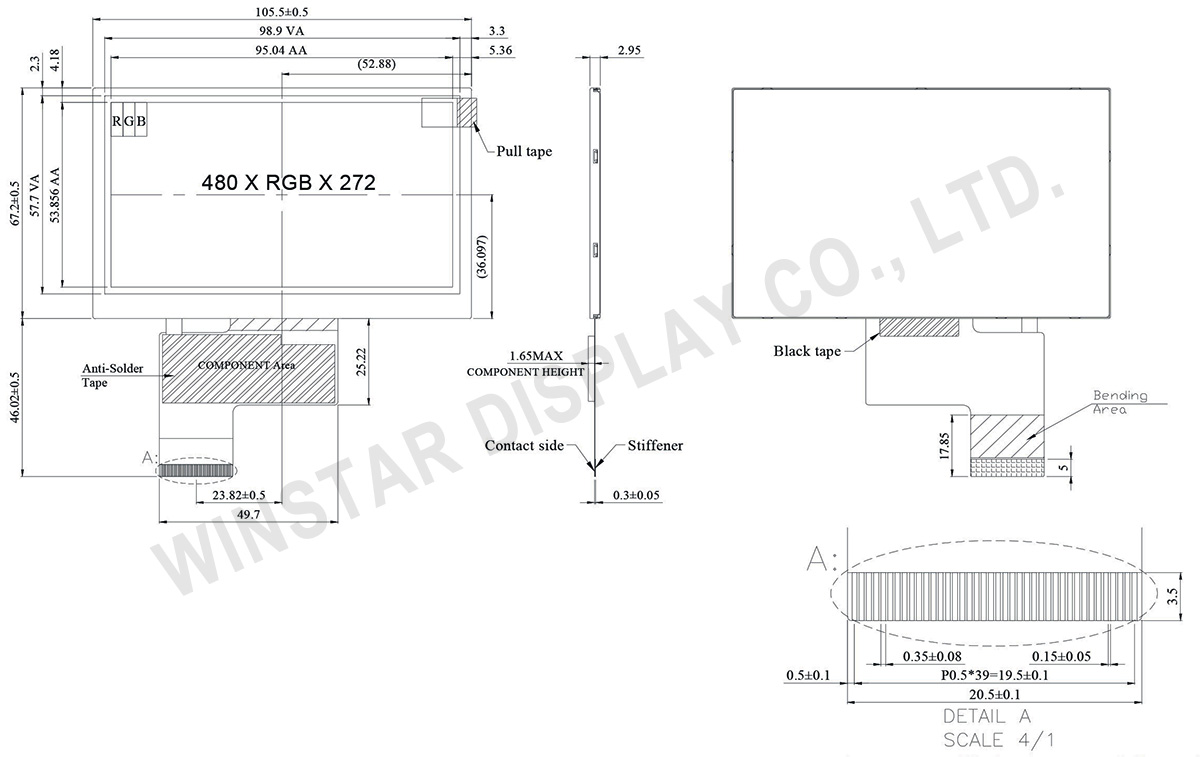

規格圖
產品規格
Pin功能定義
| Pin | 符號 | 功能說明 |
|---|---|---|
| 1 | VLED- | Power for LED backlight cathode |
| 2 | VLED+ | Power for LED backlight anode |
| 3 | GND | Power ground |
| 4 | VCC | Power voltage |
| 5 | R0 | Red data (LSB) |
| 6~11 | R1~R6 | Red data |
| 12 | R7 | Red data (MSB) |
| 13 | G0 | Green data (LSB) |
| 14~19 | G1~G6 | Green data |
| 20 | G7 | Green data (MSB) |
| 21 | B0 | Blue data (LSB) |
| 22~27 | B1~B6 | Blue data |
| 28 | B7 | Blue data (MSB) |
| 29 | GND | Power ground |
| 30 | CLK | Pixel clock |
| 31 | DISP | Display on/off |
| 32 | HSYNC | Horizontal sync signal; negative polarity |
| 33 | VSYNC | Vertical sync signal; negative polarity |
| 34 | DE | Data Enable |
| 35 | NC | No connection |
| 36 | GND | Power ground |
| 37~40 | NC | No connection |
規格說明
| 項目 | 規格 | 單位 |
|---|---|---|
| 顯示尺寸(對角線) | 4.3 | 吋 |
| 點陣(解析度) | 480 × RGB × 272 (TFT) | dots |
| 模組尺寸 | 105.5 × 67.2 × 2.95 | mm |
| 有效區域 | 95.04 × 53.856 | mm |
| 點間距 | 0.066 × 0.198 | mm |
| LCD 類型 | TFT, 平常白, 透射式 | |
| 視角 | 12 o'clock | |
| 灰階反轉 | 6 o'clock | |
| 長寬比 | 16:9 | |
| TFT驅動IC | ST7282 | |
| 介面 | 24-bit RGB | |
| 背光類型 | LED, 平常白 | |
| 觸控面板類型 | 無觸控面板 | |
| 表面 | 亮面 (Glare) | |
最大絕對額定值
| 項目 | 符號 | 最小值 | 典型值 | 最大值 | 單位 |
|---|---|---|---|---|---|
| 工作溫度 | TOP | -20 | － | +70 | ℃ |
| 儲存溫度 | TST | -30 | － | +80 | ℃ |
電氣特性
| 項目 | 符號 | 條件 | 最小值 | 典型值 | 最大值 | 單位 |
|---|---|---|---|---|---|---|
| 邏輯電源電壓 | VDD | - | 3.0 | 3.3 | 3.5 | V |
| 數位工作電流 | IDD | - | - | 22 | 33 | mA |
