產品敘述

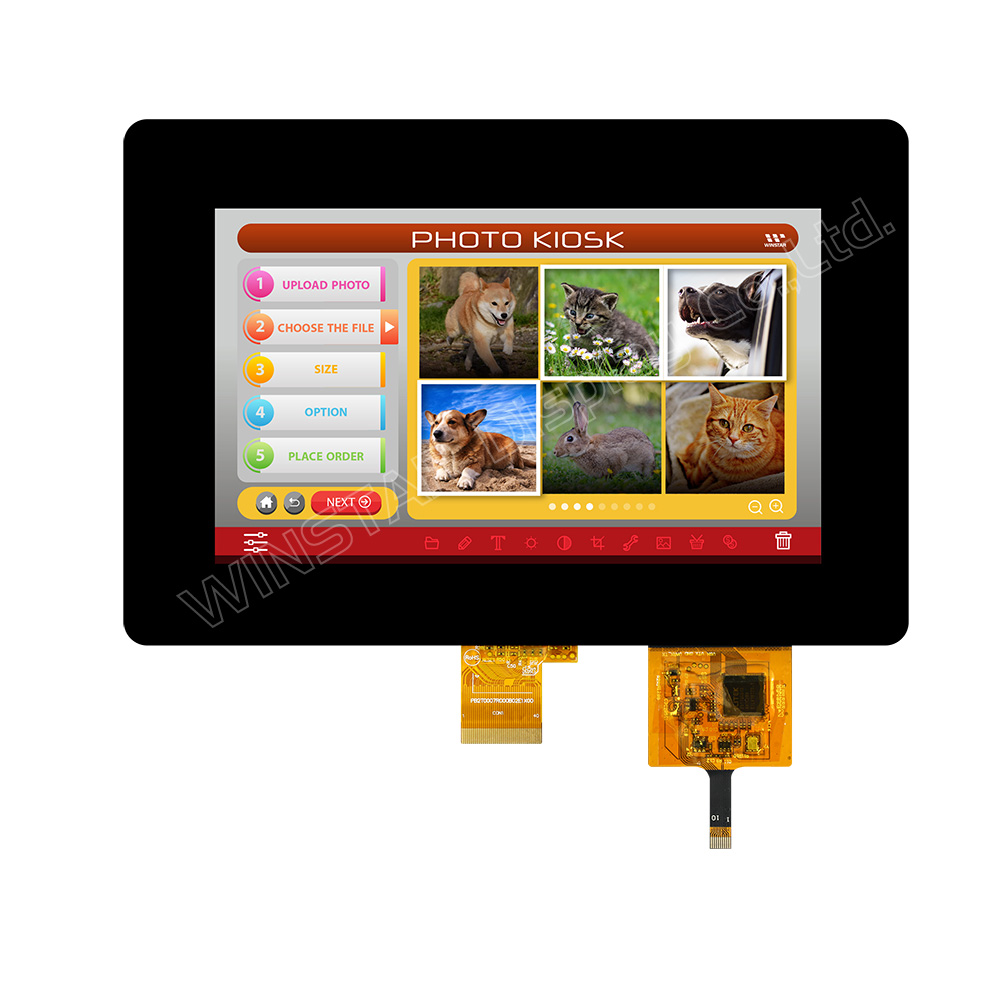

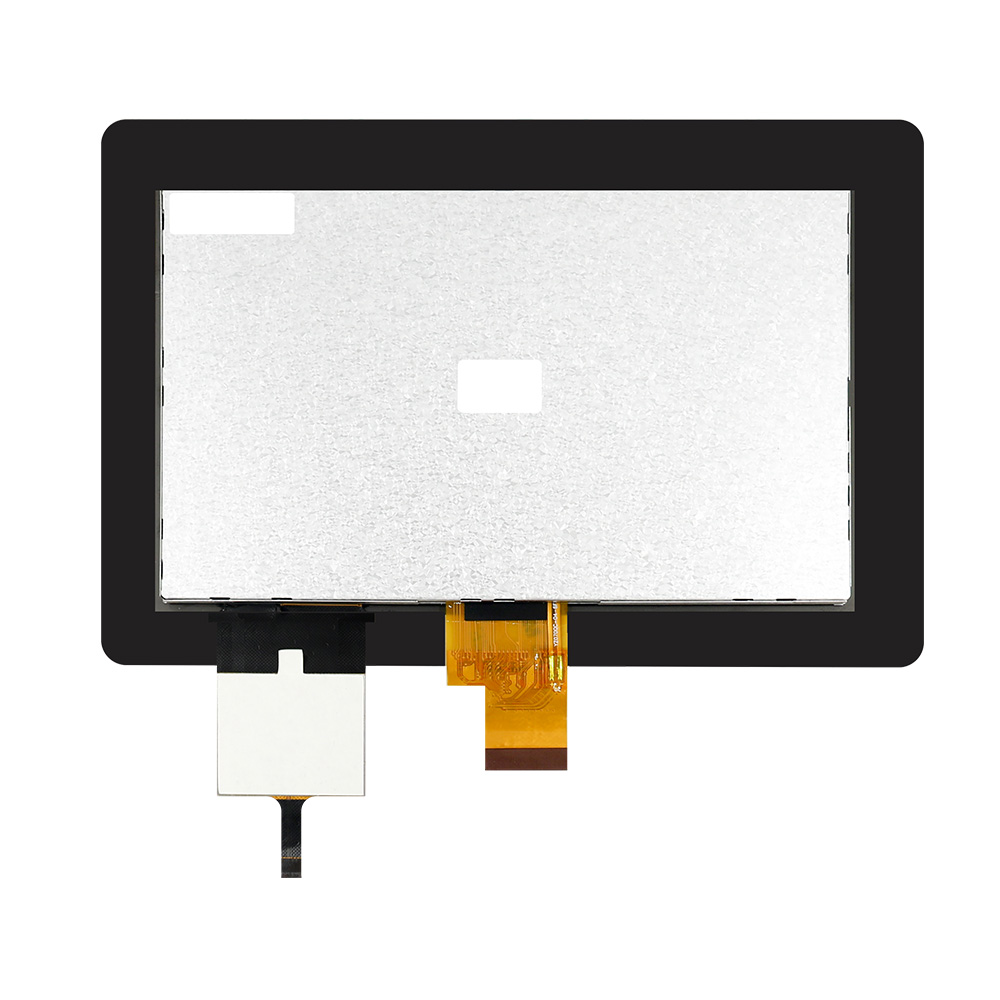

WF70A7TIAHLNB0是一款解析度1024x600像素的7吋TFT顯示器，模組上帶有含USB介面的PCAP電容式觸控面板。此款TFT模組支援LVDS介面，電容式觸控面板內建ILI2511 驅動 IC，PCAP面板支援USB介面，同步可支援I2C介面，因兩者為同一韌體，連結模組後驅動IC會自行判斷輸入的訊號是I2C或是USB訊號。此款的Cover Lens因應歐美市場需求, Lens的外觀尺寸比TFT模組大。
此款產品的模組亮度是450 nits，供電電壓(DVDD)範圍從3V~3.6V。TFT模組的面板是亮面玻璃，視角12點鐘方向，灰階反轉6點鐘方向，螢幕長寬比16:9，灰階反轉12點鐘方向。此款模組的工作溫度是-20℃ 至 +70℃，儲存溫度是 -30℃ 至 +80℃。

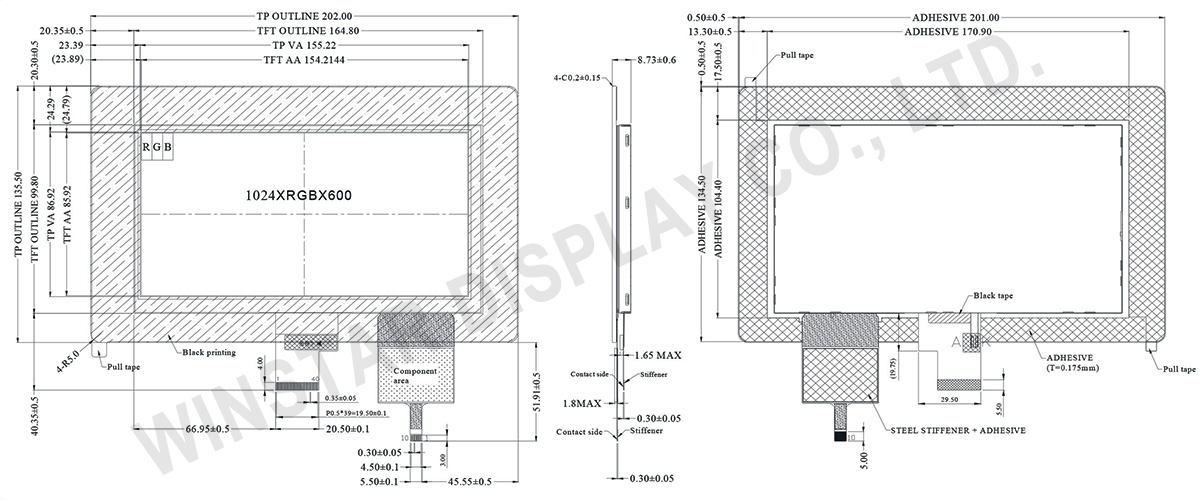

規格圖
產品規格
規格說明
| 項目 | 規格 | 單位 |
|---|---|---|
| 尺寸(對角線) | 7.0 | 吋 |
| 點陣(解析度) | 1024 × RGB × 600(TFT) | dots |
| 模組尺寸 | 202.0 (W) × 135.5 (H) × 8.73 (D) | mm |
| 有效區域 | 154.2144 × 85.92 | mm |
| 點間距 | 0.1506× 0.1432 | mm |
| LCD類型 | TFT, 平常白, 透射式 | |
| 視角 | 12 o'clock | |
| 灰階反轉 | 6 o'clock | |
| 長寬比 | 16:9 | |
| 控制 IC | -- | |
| TFT 驅動 IC | EK79001HE + EK73215BCGA | |
| TFT 介面 | LVDS | |
| 背光類型 | LED, 平常白 | |
| 觸控面板 | PCAP投射電容式觸控面板 | |
| PCAP IC | ILI2511 | |
| PCAP 介面 | USB (適用I2C) | |
| PCAP FW 版本 | V 6. 0. 0. 0. 7.65. 0. 1 | |
| 表面 | 亮面 | |
最大絕對額定值
| 項目 | 符號 | 最小值 | 典型值 | 最大值 | 單位 |
|---|---|---|---|---|---|
| 工作溫度 | TOP | -20 | － | +70 | ℃ |
| 儲存溫度 | TST | -30 | － | +80 | ℃ |
電氣特性
典型的操作條件
| 項目 | 符號 | 標準值 | 單位 | ||
|---|---|---|---|---|---|
| 最小值 | 典型值 | 最大值 | |||
| 電源電壓 | DVDD | 3.0 | 3.3 | 3.6 | V |
| AVDD | 9.4 | 9.6 | 9.8 | V | |
| VGH | 17 | 18 | 19 | V | |
| VGL | -6.6 | -6.0 | -5.4 | V | |
| 觸控電源電壓邏輯 | VDDT | 4.4 | 5.0 | 5.5 | V |
| 輸入信號電壓 | VCOM | 3.1 | 3.3 | 3.6 | V |
| 輸入邏輯高電壓 | VIH | 0.7 DVDD | - | DVDD | V |
| 輸入邏輯低電壓 | VIL | 0 | - | 0.3 DVDD | V |
電流消耗
| 項目 | 符號 | 標準值 | 單位 | ||
|---|---|---|---|---|---|
| 最小值 | 典型值 | 最大值 | |||
| 驅動電流 | IGH | - | 0.2 | 1.0 | mA |
| IGL | - | 0.2 | 1.0 | mA | |
| IDVDD | - | 4.0 | 10 | mA | |
| IAVDD | - | 20 | 50 | mA | |
背光驅動條件
| 項目 | 符號 | 標準值 | 單位 | ||
|---|---|---|---|---|---|
| 最小值 | 典型值 | 最大值 | |||
| LED 背光電壓 | VL | 8.4 | 9.8 | 10.8 | V |
| LED 背光電流 | IL | -- | 300 | -- | mA |
| LED使用壽命 | - | - | 50,000 | - | Hr |
Pin功能定義
LCM PIN 定義
| Pin No. | 符號 | I/O | 功能說明 |
|---|---|---|---|
| 1 | VCOM | P | Common Voltage |
| 2 | VDD | P | Digital circuit |
| 3 | VDD | P | Digital circuit |
| 4 | NC | --- | No connection |
| 5 | Reset | I | Global reset pin |
| 6 | STBYB | I | Standby mode, Normally pulled high STBYB = “1”, normal operation STBYB = “0”, timing controller, source driver will turn off, all output are High-Z |
| 7 | GND | P | Ground |
| 8 | RXIN0- | I | Negative LVDS differential data input |
| 9 | RXIN0+ | I | Positive LVDS differential data input |
| 10 | GND | P | Ground |
| 11 | RXIN1- | I | Negative LVDS differential data input |
| 12 | RXIN1+ | I | Positive LVDS differential data input |
| 13 | GND | P | Ground |
| 14 | RXIN2- | I | Negative LVDS differential data input |
| 15 | RXIN2+ | I | Positive LVDS differential data input |
| 16 | GND | P | Ground |
| 17 | RXCLKIN- | I | Negative LVDS differential clock input |
| 18 | RXCLKIN+ | I | Positive LVDS differential clock input |
| 19 | GND | P | Ground |
| 20 | RXIN3- | I | Negative LVDS differential data input |
| 21 | RXIN3+ | I | Positive LVDS differential data input |
| 22 | GND | P | Ground |
| 23 | NC | --- | No connection |
| 24 | NC | --- | No connection |
| 25 | GND | P | Ground |
| 26 | NC | --- | No connection |
| 27 | DIMO | O | Backlight CABC controller signal output |
| 28 | SELB | I | 6bit/8bit mode select H:6bit / L:8bit |
| 29 | AVDD | P | Power for Analog Circuit |
| 30 | GND | P | Ground |
| 31 | LED- | P | LED Cathode |
| 32 | LED- | P | LED Cathode |
| 33 | L/R | I | Horizontal inversion |
| 34 | U/D | I | Vertical inversion |
| 35 | VGL | P | Negative power for TFT |
| 36 | GND | P | Ground |
| 37 | GND | P | Ground |
| 38 | VGH | P | Positive power for TFT |
| 39 | LED+ | P | LED Anode |
| 40 | LED+ | P | LED Anode |
PCAP PIN 定義
| Pin | 符號 | 功能說明 |
|---|---|---|
| 1 | USB_VSS | System ground |
| 2 | USB_VDD 5V | Power supply |
| 3 | USB_D+ | Data + |
| 4 | USB_D- | Data - |
| 5 | VSS | System ground |
| 6 | SDA | I2C data input and output |
| 7 | SCL | I2C clock input |
| 8 | RST | External Reset, Low is active |
| 9 | INT | External interrupt to the host |
| 10 | VDDT 3.3 | Power supply |
