產品敘述
WF43VSIAEDNGA 是一款高亮度 4.3 吋 TFT LCD 模組，配備投射式電容觸控面板 (PCAP)。這是一款彩色 TFT 顯示器，擁有 480x272 的解析度和 700 cd/m² 的亮度。該模組搭載 ST7282 驅動 IC，支援 24 位 RGB 介面。投射式電容觸控面板 (PCAP) 配備 ILI2130 PCAP 驅動 IC，支援 I2C 介面並提供 5 點觸控功能。此 TFT 模組非常適合戶外測量設備、工業裝置、測試設備、測量儀器等應用。
邏輯電壓 (VCC) 範圍為 3.1V 至 3.5V，典型值為 3.3V。具備抗眩光表面，12 點鐘視角，6 點鐘灰階反轉，並擁有 16:9 的長寬比。可在 -20℃ ~ +70℃ 的溫度範圍內運行，並可在 -30℃ ~ +80℃ 的溫度範圍內儲存。

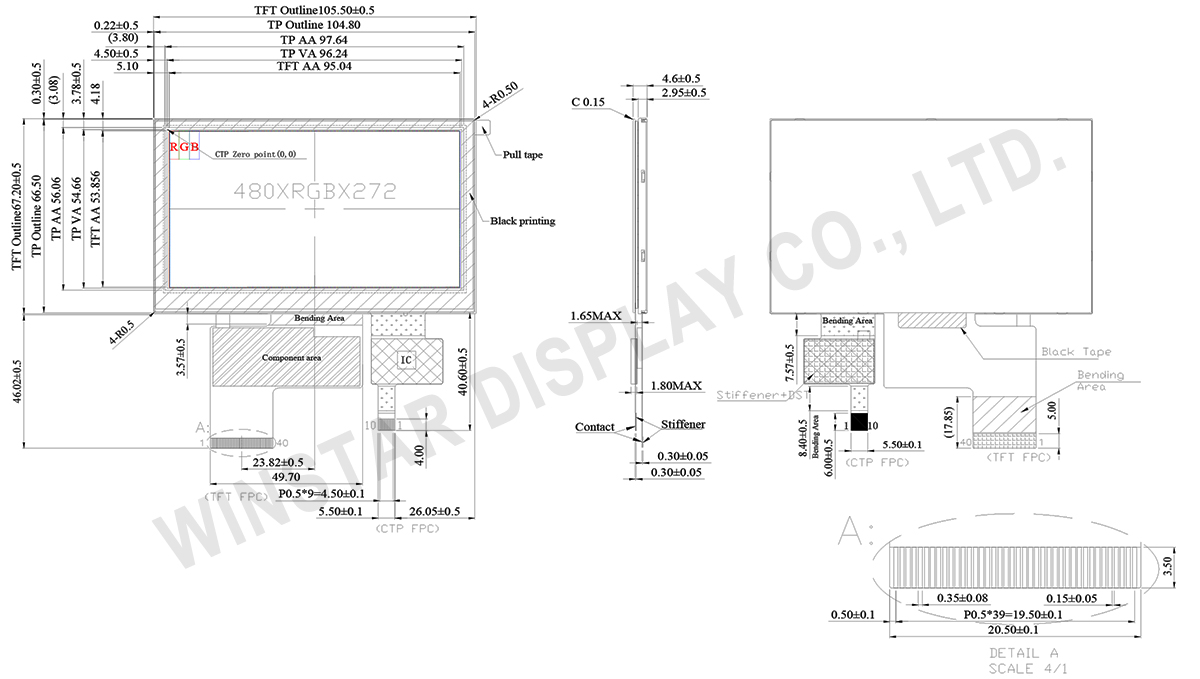

規格圖
產品規格
規格說明
| 項目 | 規格 | 單位 |
|---|---|---|
| 顯示尺寸(對角線) | 4.3 | 吋 |
| 點陣(解析度) | 480 x RGB x 272 (TFT) | dots |
| 模組尺寸 | 105.5(W) x 67.2(H) x 4.6(D) | mm |
| 有效區域 | 95.04 x 53.856 | mm |
| 點間距 | 0.066 x 0.198 | mm |
| LCD類型 | TFT, 正常白, 透射性 | |
| 視角 | 12 點鐘方向 | |
| 灰階反轉 | 6 點鐘方向 | |
| 長寬比 | 16:9 | |
| 驅動IC | ST7282 或相容IC | |
| 介面 | 24-bit RGB | |
| 背光類型 | LED, 正常白 | |
| PCAP FW 版本 | 0x07.0x00.0x00.0x00.0x01.0x0C.0x11.0x43 | |
| PCAP IC | ILI2130 或相容IC | |
| PCAP 介面 | I2C | |
| 觸控面板類型 | PCAP電容式觸控面板 | |
| 表面 | 亮面 (Glare) | |
最大絕對額定值
| 項目 | 符號 | 最小值 | 典型值 | 最大值 | 單位 |
|---|---|---|---|---|---|
| 工作溫度 | TOP | -20 | － | +70 | ℃ |
| 儲存溫度 | TST | -30 | － | +80 | ℃ |
電氣特性
工作條件
| 項目 | 符號 | 最小值 | 典型值 | 最大值 | 單位 |
|---|---|---|---|---|---|
| 邏輯供電電壓 | Vcc | 3.1 | 3.3 | 3.5 | V |
| 觸控邏輯供電電壓 | ICC | 22 | 33 | mA | |
| PCAP電源電壓 | VDDT | 3.0 | 3.3 | 3.6 | V |
| ICTP | － | 52 | 78 | mA |
Pin功能定義
LCM PIN 定義
| Pin | 符號 | 功能說明 |
|---|---|---|
| 1 | VLED- | Power for LED backlight cathode |
| 2 | VLED+ | Power for LED backlight anode |
| 3 | GND | Power ground |
| 4 | VCC | Power voltage |
| 5 | R0 | Red data (LSB) |
| 6 | R1 | Red data |
| 7 | R2 | Red data |
| 8 | R3 | Red data |
| 9 | R4 | Red data |
| 10 | R5 | Red data |
| 11 | R6 | Red data |
| 12 | R7 | Red data (MSB) |
| 13 | G0 | Green data (LSB) |
| 14 | G1 | Green data |
| 15 | G2 | Green data |
| 16 | G3 | Green data |
| 17 | G4 | Green data |
| 18 | G5 | Green data |
| 19 | G6 | Green data |
| 20 | G7 | Green data (MSB) |
| 21 | B0 | Blue data (LSB) |
| 22 | B1 | Blue data |
| 23 | B2 | Blue data |
| 24 | B3 | Blue data |
| 25 | B4 | Blue data |
| 26 | B5 | Blue data |
| 27 | B6 | Blue data |
| 28 | B7 | Blue data (MSB) |
| 29 | GND | Power ground |
| 30 | CLK | Pixel clock (DCLK) |
| 31 | DISP | Display on/off |
| 32 | HSYNC | Horizontal sync signal; negative polarity |
| 33 | VSYNC | Vertical sync signal; negative polarity |
| 34 | DE | Data Enable |
| 35 | NC | No connection |
| 36 | GND | Power ground |
| 37 | NC | No connection |
| 38 | NC | No connection |
| 39 | NC | No connection |
| 40 | NC | No connection |
PCAP PIN 定義
| Pin | 符號 | 功能說明 |
|---|---|---|
| 1 | VSS | Ground for analog circuit |
| 2 | VDDT | Power Supply : +3.3V |
| 3 | SCL | I2C clock input |
| 4 | NC | No connect |
| 5 | SDA | I2C data input and output |
| 6 | NC | No connect |
| 7 | /RST | External Reset, Low is active |
| 8 | NC | No connect |
| 9 | /INT | External interrupt to the host |
| 10 | VSS | Ground for analog circuit |
