產品敘述

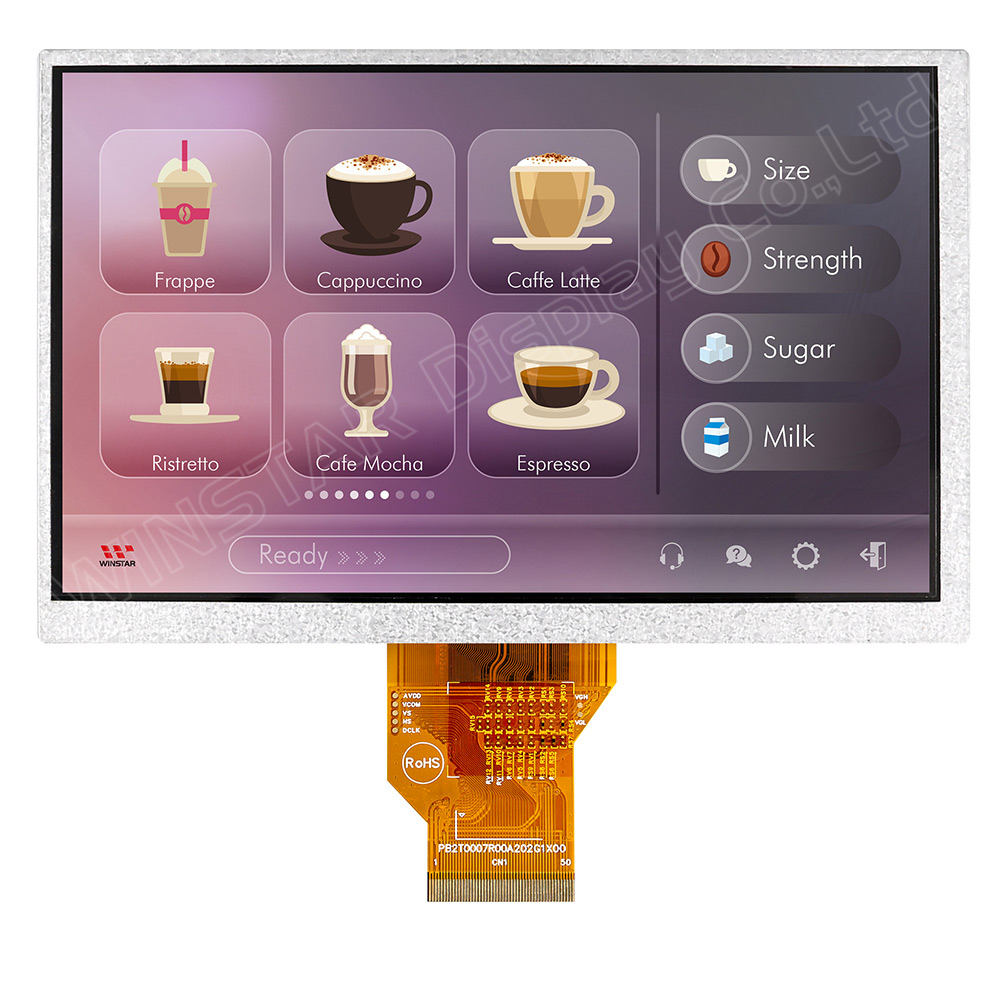

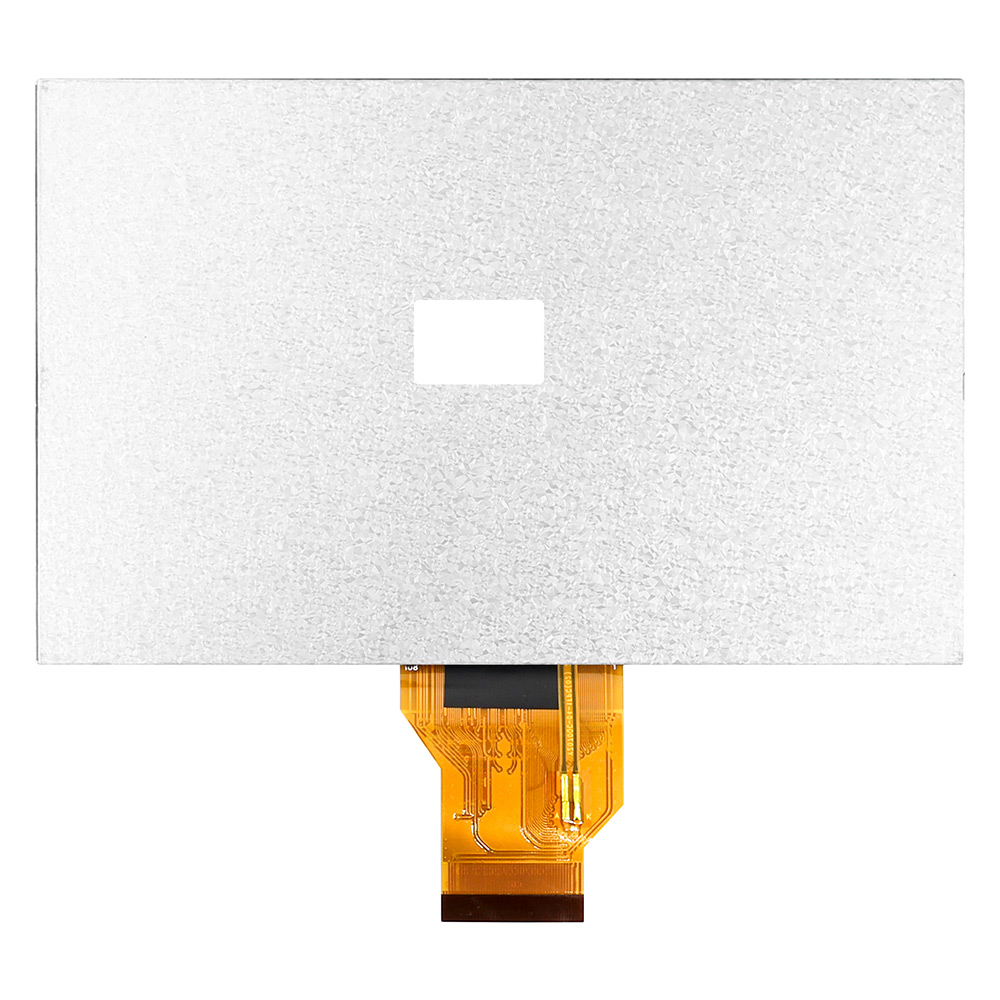

WF70A2SZAGDNN0 是一款高亮度的7吋 TFT LCD 顯示模組，搭載 O-Film 技術，提供廣視角。此TFT顯示模組解析度為 800x480 像素、750 cd/m² 的亮度、對比度800:1。O-Film 技術能夠擴大視角並且可以克服灰階反轉。此 TFT 面板內建 ST5623D 和 ST5091D 驅動 IC，支援 24-bit RGB 介面。其邏輯供電電壓(VCC)範圍為 3.0V 至 3.6V，典型值為 3.3V。模組採用防眩光表面和 16:9 的長寬比。模組工作溫度範圍 -20°C 至 +70°C，儲存溫度範圍 -30°C 至 +80°C。
此TFT顯示模組適用於廣泛的應用，包括嵌入式系統、醫療儀器、GPS導航、監控系統和各種工業控制產品。

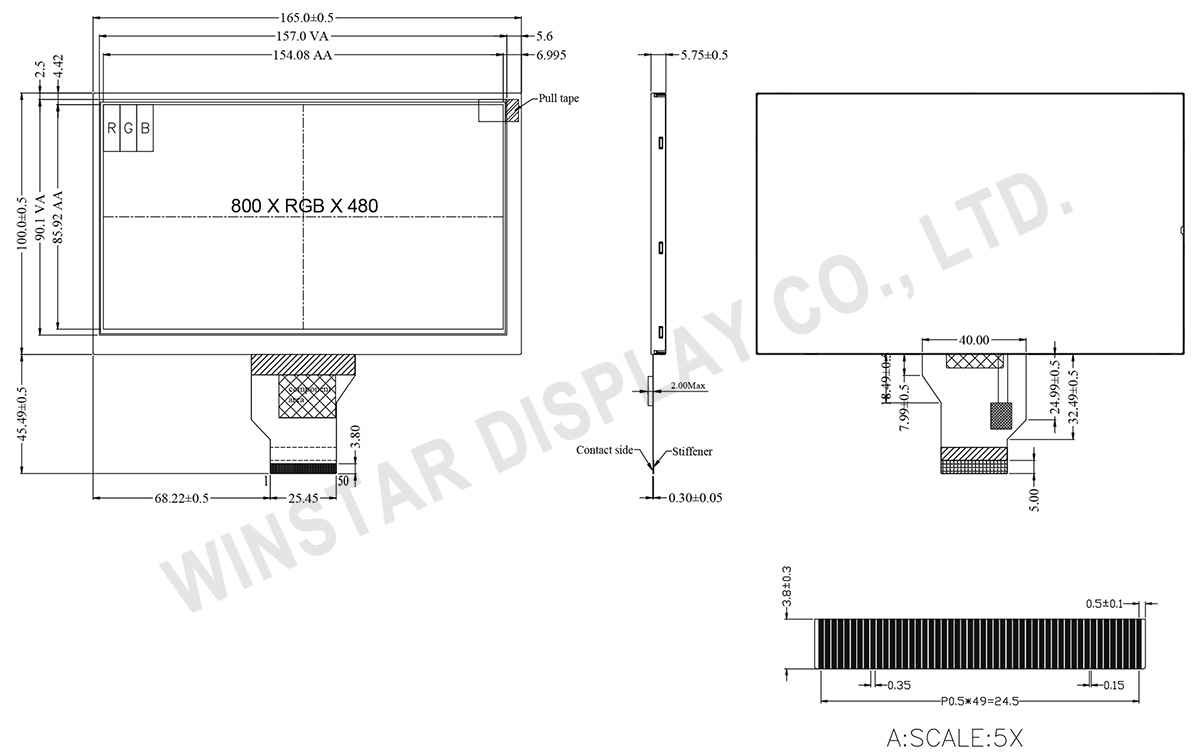

規格圖
產品規格
Pin功能定義
| Pin | 符號 | 功能說明 |
|---|---|---|
| 1 | A | Power supply for backlight |
| 2 | A | Power supply for backlight |
| 3 | K | Backlight ground |
| 4 | K | Backlight ground |
| 5 | GND | Power ground |
| 6 | VCOM | Common voltage |
| 7 | VCC | Power for Digital Circuit |
| 8 | MODE | DE/SYNC mode select |
| 9 | DE | Data Input Enable (DEN) |
| 10 | VS | Vertical Sync Input (VSD) |
| 11 | HS | Horizontal Sync Input (HSD) |
| 12 | B7 | Blue data(MSB) |
| 13 | B6 | Blue data |
| 14 | B5 | Blue data |
| 15 | B4 | Blue data |
| 16 | B3 | Blue data |
| 17 | B2 | Blue data |
| 18 | B1 | Blue data |
| 19 | B0 | Blue data(LSB) |
| 20 | G7 | Green data(MSB) |
| 21 | G6 | Green data |
| 22 | G5 | Green data |
| 23 | G4 | Green data |
| 24 | G3 | Green data |
| 25 | G2 | Green data |
| 26 | G1 | Green data |
| 27 | G0 | Green data(LSB) |
| 28 | R7 | Red data(MSB) |
| 29 | R6 | Red data |
| 30 | R5 | Red data |
| 31 | R4 | Red data |
| 32 | R3 | Red data |
| 33 | R2 | Red data |
| 34 | R1 | Red data |
| 35 | R0 | Red data(LSB) |
| 36 | GND | Power Ground |
| 37 | DCLK | Sample clock (CLK) |
| 38 | GND | Power Ground |
| 39 | L/R | Left / right selection |
| 40 | U/D | Up/down selection |
| 41 | VGH | Gate ON Voltage |
| 42 | VGL | Gate OFF Voltage |
| 43 | AVDD | Power for Analog Circuit |
| 44 | RESET | Global reset pin. |
| 45 | NC | No connection |
| 46 | VCOM | Common Voltage |
| 47 | DITHB | Dithering function |
| 48 | GND | Power Ground |
| 49 | NC | No connection |
| 50 | NC | No connection |
規格說明
| 項目 | 規格 | 單位 |
|---|---|---|
| 尺寸 (對角線) | 7 | 吋 |
| 點陣 (解析度) | 800 × RGB × 480 (TFT) | dots |
| 模組尺寸 | 165 × 100.0 × 5.75 | mm |
| 有效區域 | 154.08 × 85.92 | mm |
| 像素間距 | 0.1926 × 0.179 | mm |
| LCD 類型 | TFT, 平常白, 透射式 | |
| 視角 | 12 點鐘方向 | |
| 灰階反轉 | 6 點鐘方向 | |
| 長寬比 | 16:9 | |
| 背光類型 | LED ,平常白 | |
| 色彩排列 | RGB-STRIPE | |
| TFT 驅動IC | ST5623D + ST5091D | |
| TFT 介面 | 24-bit RGB | |
| 觸控面板 | 無觸控面板 | |
| 表面 | 防眩光 | |
最大絕對額定值
| 項目 | 符號 | 最小值 | 典型值 | 最大值 | 單位 |
|---|---|---|---|---|---|
| 工作溫度 | TOP | -20 | － | +70 | ℃ |
| 儲存溫度 | TST | -30 | － | +80 | ℃ |
電氣特性
| 項目 | 符號 | 最小值 | 典型值 | 最大值 | 單位 |
|---|---|---|---|---|---|
| 邏輯電源電壓 | VCC | 3.0 | 3.3 | 3.6 | V |
| 電源電壓 | AVDD | 10.2 | 10.4 | 10.6 | V |
| 電源電流 | VCC =3.3V | - | 7.5 | 15 | mA |
| 電源電壓 | VGH | 14.5 | 15.0 | 15.5 | V |
| 電源電壓 | VGL | -10.5 | -10 | -9.5 | V |
| 輸入信號電壓 | VCOM | 3.54 | 4.04 | 4.54 | V |
| AVDD 電源電流 | IADD | - | 25 | - | mA |
| VGH 電源電流 | IGH | - | 0.2 | - | mA |
| VGL 電源電流 | IGL | - | 0.2 | - | mA |
| VCOM 電源電流 | ICOM | - | 0.7 | - | mA |
